カスタムスプリング製造：金属プレス加工の役割

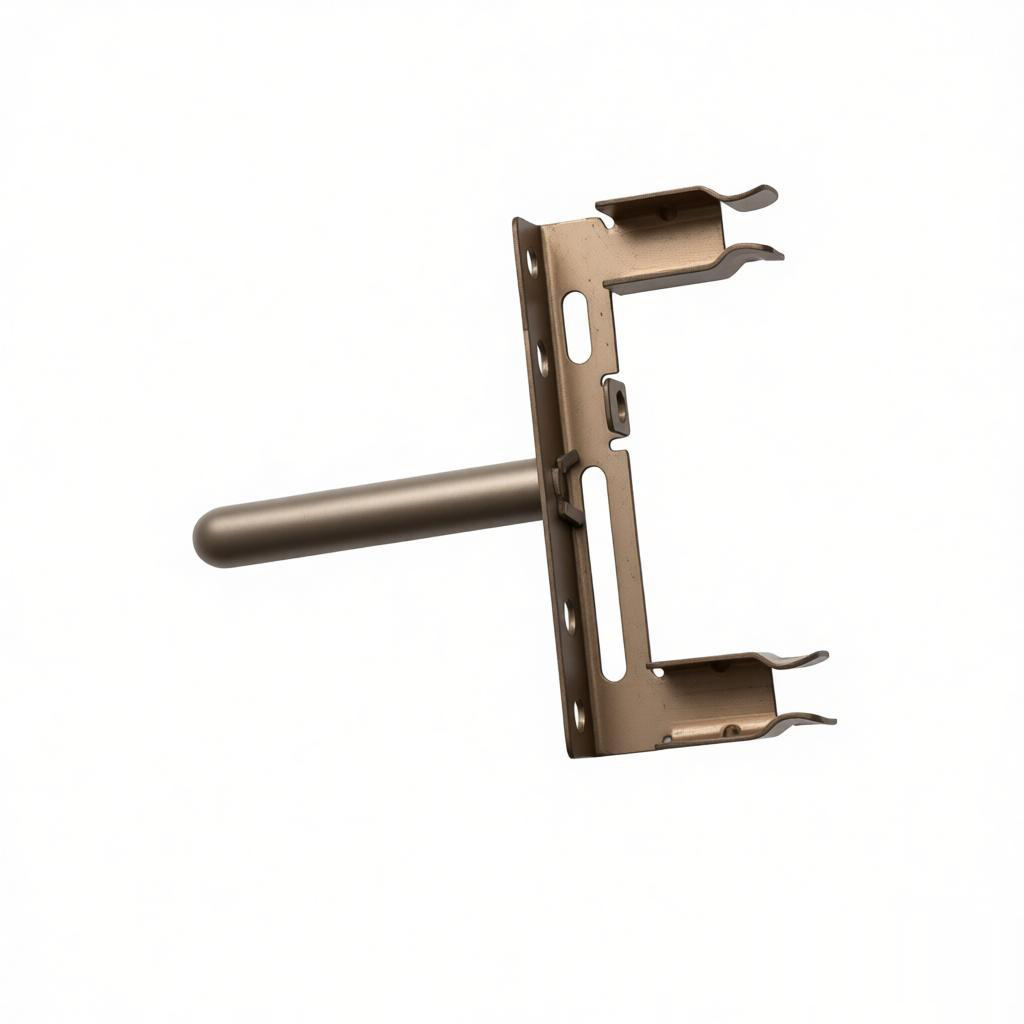

カスタムスプリング製造とメタルスタンピングの紹介
スプリングは、自動車のサスペンションから電子スイッチに至るまで、数多くの機械装置に不可欠な部品です。従来のスプリング製造ではワイヤーをコイル状に巻くことが多いですが、カスタムスプリング製造では、高精度でコスト効率の高いスプリングを生産するために、メタルスタンピング工程への依存が高まっています。メタルスタンピングは、複雑な形状、厳しい公差、大量生産能力を備えたスプリングを作成するための独自の利点を提供します。この包括的なガイドでは、材料、設計のヒント、品質管理など、カスタムスプリング製造におけるメタルスタンピングの役割について説明します。
メタルスタンピングとは？スプリングへの応用
メタルスタンピングは、プレスと金型を使用して平らな金属板を目的の形状に成形する製造プロセスです。このプロセスには、ブランキング、パンチング、曲げ、コイニング、フォーミングなどの工程が含まれます。スプリング製造において、メタルスタンピングは、板ばね、スプリングクリップ、コンタクトスプリング、シャープネル、その他の平らなまたは成形されたスプリング部品の製造に特に適しています。ワイヤースプリングとは異なり、スタンピングスプリングは板金から作られ、設計の柔軟性が高く、複数の機能を1つの部品に統合できます。
メタルスタンピングで製造されるスプリングの種類
メタルスタンピングでは、特定の用途に合わせて調整された多種多様なスプリングタイプを製造できます。
板ばね：
自動車のサスペンションや産業機械で使用される板ばねは、エネルギーを吸収して蓄える湾曲した金属の帯です。スプリングクリップ（止め輪）：
これらは、シャフトや穴に部品を固定するために使用されます。スタンピングにより、正確な寸法と一貫したばね力を実現できます。コンタクトスプリング（バネ板）：
スイッチ、リレー、コネクタに使用され、信頼性の高い電気的接触を確保します。プレス加工により複雑な形状を高い再現性で実現します。皿バネ：
限られたスペースで高い荷重容量を提供する円錐形のワッシャーです。プレス加工後、熱処理されることが多いです。カスタムフラットスプリング：
ジグザグ、ウェーブ、カンチレバーなど、あらゆるフラットスプリング形状を実現可能です。
スタンプスプリングに使用される材料
材料の選択はスプリングの性能に重要です。一般的な材料は以下の通りです：
スプリング鋼（例：1075、1095）：
高い炭素含有量により優れた弾性と疲労耐性を提供します。高応力用途に最適です。ステンレス鋼（例：301、304、316）：
耐食性があり、医療、食品、海洋環境に適しています。ステンレスは導電性が低いですが、良好なスプリング特性を持ちます。リン青銅：
良好な電気伝導性と適度なスプリング特性を兼ね備えています。電気接点に使用されます。ベリリウム銅：
高い強度、耐食性、優れた電気伝導性を提供します。高性能コネクタやスイッチに使用されます。インコネルとハステロイ：
高温・腐食環境向けニッケル基超合金（航空宇宙や化学処理など）
スタンプスプリングの設計考慮事項
スタンプスプリング設計の最適化には、以下の要素に注意が必要です：
材料厚さ：
板金の厚さは、ばね力、疲労寿命、成形性に影響します。厚い素材は高い力を提供しますが、割れを防ぐために大きな曲げ半径が必要になる場合があります。曲げ半径:
最小曲げ半径（通常、板厚の1～2倍）は応力集中と破損を防ぎます。高サイクル用途では大きな半径を使用してください。圧延方向:
圧延方向に対して垂直に曲げると強度は向上しますが、割れが発生する可能性があります。重要な部品では、圧延方向を曲げ軸と平行にしてください。ばね定数と荷重:
ばね定数は形状（幅、厚さ、長さ）と材料の弾性係数によって決まります。有限要素解析（FEA）により性能を正確に予測できます。公差の累積:
プレス金型では±0.05 mmという厳しい公差も達成可能ですが、公差が厳しくなるほどコストが増加します。重要な寸法は慎重に定義してください。バリの方向:
プレス加工では切断面にバリが発生します。バリが相手面に干渉したり応力集中の原因とならないように設計してください。
金属プレス加工によるカスタムスプリングの利点
従来のワイヤーフォーミングに代わる金属プレス加工の利点は以下の通りです：
高い生産速度：
プログレッシブ金型を使用することで、毎分数百個の部品を生産可能で、大量生産に最適です。一貫性：
各部品が同一であり、バッチ間で均一なスプリング特性を保証します。複雑な形状：
プレス加工は、穴、タブ、リブ、曲げを含む複雑な形状を1回の工程で作成でき、組立工程を削減します。材料効率：
プレス加工は最適なネスティングによりスクラップを最小限に抑え、より安価なシート材料を使用できます。コスト効率：
中量から大量生産の場合、プレス加工は機械加工や手作業による成形よりも部品単価が低くなります。
プレスばね製造における品質管理
信頼性の高いばねを確保するため、メーカーは厳格な品質管理対策を実施しています。
材料認証：
入荷材料の機械的特性と化学成分を検証します。寸法検査：
三次元測定機（CMM）や光学式投影機を使用して、重要な寸法をチェックします。荷重試験：
ロードセルやフォースゲージを使用して、指定されたたわみにおけるばね力を測定します。疲労試験：
サンプルに繰り返し荷重を加え、耐用年数を推定します。熱処理確認：
焼き入ればねの場合、硬さ（ロックウェルまたはビッカース）と脱炭深さを確認します。目視検査：
表面欠陥、バリ、割れ、変色がないか確認します。
カスタムプレスばねの用途
プレスばねはほぼすべての産業で使用されています：
| 業界 | 用途 |
|---|---|
| 自動車 | リーフスプリング、クラッチスプリング、シートベルトリトラクター、ドアロックスプリング |
| 電子機器 | バッテリー接点、SIMカードスプリング、スイッチ接点、コネクタスプリング |
| 医療機器 | 手術器具、スプリング式デバイス、カテーテル部品 |
| 航空宇宙 | アクチュエータスプリング、バルブスプリング、燃料システム部品 |
| 産業機械 | ブレーキスプリング、圧力逃しスプリング、コンベアベルトリテーナー |
| 消費財 | おもちゃ、家電ラッチ、家具ヒンジ |
カスタムスプリングメーカー選びのポイント
カスタムプレススプリングのパートナー選びでは、以下の要素を考慮してください：
経験と専門性：
スプリングプレス加工と金属成形で実績のあるメーカーを探しましょう。ケーススタディやサンプルを依頼してください。設備能力：
高速プレス機、プログレッシブ金型、CNC工具を備え、複雑さと数量に対応できることを確認してください。材料調達：
必要な材料を適切な認証付きで調達できることを確認します。設計サポート：
優れたメーカーは、製造性を考慮した設計（DFM）フィードバックを提供し、コスト削減と性能向上を図ります。品質認証：
ISO 9001またはIATF 16949は、品質システムへの取り組みを示しています。リードタイムと最小注文数量：
これらを事前に話し合い、生産スケジュールとの整合性を確保してください。二次加工：
熱処理、めっき、コーティング、または組立は提供可能ですか？ワンストップショップは物流を簡素化します。
まとめ
金属プレス加工は、カスタムスプリング製造において重要な役割を果たし、幅広い用途向けに精密で耐久性があり、コスト効率の高いスプリングの製造を可能にします。プロセス、材料、設計原則、品質要件を理解することで、プレス加工を活用してお客様の正確な仕様を満たすスプリングを作成できます。重量機械用の板ばねから電子機器用の小さな接点ばねまで、経験豊富なプレス加工業者と提携することで、信頼性の高い性能と一貫した品質が保証されます。カスタムスプリングプロジェクトについてご相談いただき、金属プレス加工がどのようにお客様の設計を実現できるかをぜひお問い合わせください。
