カスタム金属プレス電源接点スプリングバッテリークリップ工場
電子・電気機器の世界では、信頼性の高い電力伝送が極めて重要です。見落とされがちですが、不可欠な部品の一つが、プレス加工された金属製の電源接点スプリングバッテリークリップです。これらの小さくても強力な部品は、確実なバッテリー接続、安定した電力供給、そして機器の長寿命化を実現します。この包括的なガイドでは、カスタムプレス加工金属製電源接点スプリングバッテリークリップの設計から製造、そして専門工場がお客様のアプリケーションに高品質なソリューションを提供する方法について詳しく解説します。

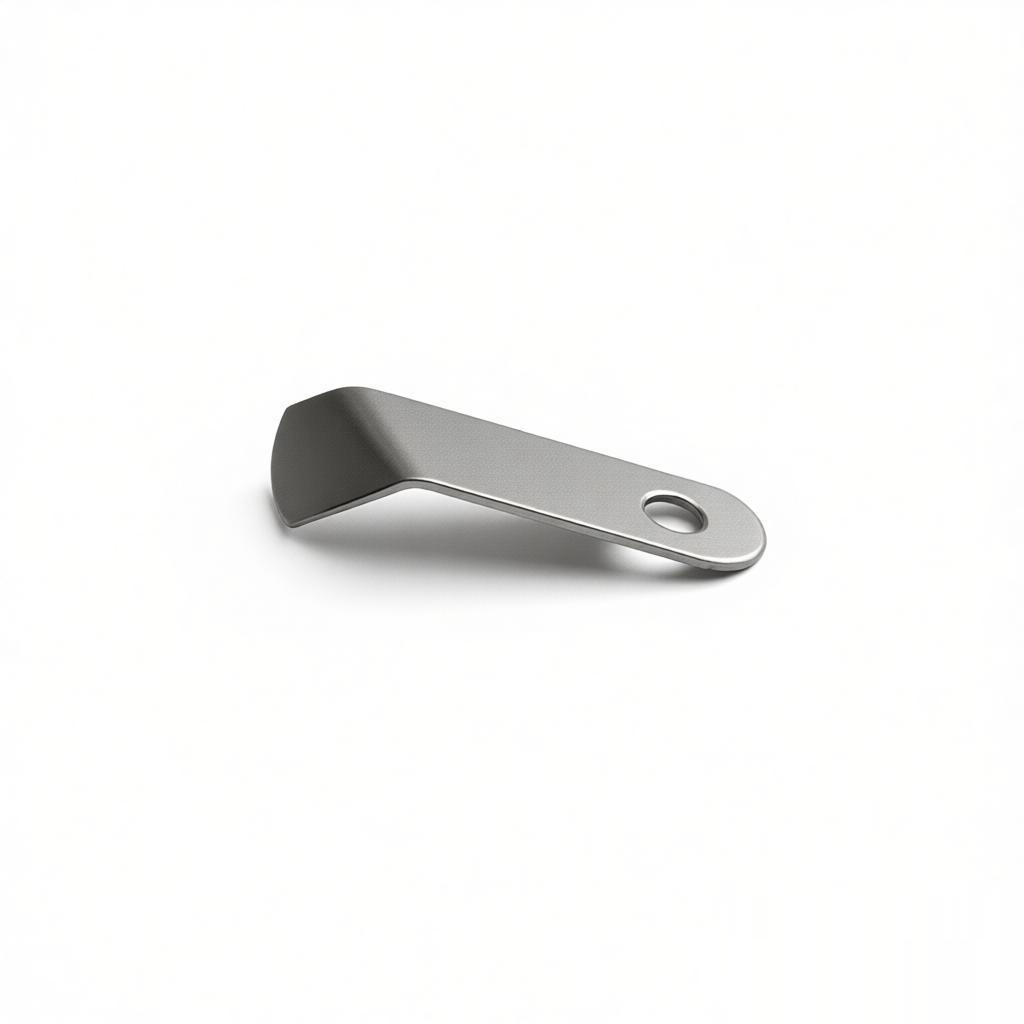

プレス加工金属製電源接点スプリングバッテリークリップとは
プレス加工金属製電源接点スプリングバッテリークリップは、バッテリーを固定し電気的接点を確立するために使用される精密加工部品です。通常、薄い金属ストリップをプレス加工、成形、場合によってはメッキ処理して、特定の機械的・電気的特性を実現します。これらのクリップはスプリングのような特性を持ち、バッテリー端子に一定の圧力を加えることで、振動や温度変化下でも低抵抗の接触を確保します。
一般的な材料には、リン青銅、ベリリウム銅、ステンレス鋼、ニッケルメッキ鋼などがあります。選択は導電性要件、耐食性、コスト制約に依存します。カスタム工場では、クリップの形状、厚さ、メッキ、バネ力を調整して、デバイスの仕様に合わせることができます。
製造プロセス
1. 設計とエンジニアリング
プロセスは、バッテリーの種類（AA、AAA、コインセル、リチウム）とデバイスの機械的・電気的要件を理解することから始まります。エンジニアはCADを使用してクリップの形状、バネのたわみ、接点を設計します。応力分布を最適化し長期的な信頼性を確保するために、有限要素解析（FEA）が採用されることもあります。
2. 材料選定
適切な材料の選定は極めて重要です。大電流用途には優れた導電性を持つ銅合金が好まれます。過酷な環境では、ステンレス鋼やメッキ処理された材料が耐食性を提供します。工場は、錫、金、銀メッキなど、幅広い材料と表面仕上げを提供する必要があります。
3. プレス加工と成形
大量生産では、一般的に順送プレス金型が使用されます。金属の帯材が、切断、曲げ、クリップの成形を行う一連のステーションを通過します。金型設計により、一貫した寸法とバネ特性が保証されます。精度が最も重要であり、公差は多くの場合、±0.05 mmから±0.1 mmの範囲です。
4. 熱処理（オプション）
ベリリウム銅などの一部の材料では、所望のバネ特性を得るために熱処理が必要です。このプロセスにより、内部応力が緩和され、材料の弾性が設定されます。
5. 表面仕上げ
メッキは導電性を高め、酸化を防ぎます。一般的な仕上げには、ニッケル、錫、金があります。工場は、接触圧力に影響を与える可能性のある寸法変化を避けるために、メッキ厚を管理する必要があります。
6. 品質検査
每批次均经过严格检验，包括尺寸检查、弹簧力测量、接触电阻测试以及外观缺陷检查。先进工厂采用自动光学检测（AOI）和三坐标测量机（CMM）。
定制冲压夹片的优势
完美贴合：
定制夹片专为您的电池仓精确设计，确保稳固固定和最佳接触。优化性能：
弹簧力、接触电阻和电流容量可根据设备的功率需求进行定制。成本效益：
大批量冲压降低单位成本，定制设计无需额外支架或五金件。可靠性：
精密制造确保每批次质量一致，减少现场故障。革新：
カスタム設計では、極性表示、キー溝、冗長接続用の二重接点などの機能を組み込むことができます。
設計上の重要な考慮事項
| パラメータ | 重要度 | ヒント |
|---|---|---|
| スプリング力 | バッテリー端子を損傷させずに接触を維持するために十分な圧力をかける必要があります。 | FEAを使用してクリップのライフサイクル全体の力をシミュレートします。 |
| 接触抵抗 | 低抵抗により発熱と電力損失を低減します。 | めっき材（例：重要な用途では金）を指定します。 |
| 挿入/抜去力 | ユーザーフレンドリーでありながら確実である必要があります。 | バネ定数とバッテリー保持のバランスを取ります。 |
| 耐久性 | 繰り返しのバッテリー交換や環境要因に耐えられること。 | 耐腐食性素材を選び、サイクル寿命をテストする。 |
| スペース制約 | コンパクトな設計が求められることが多い。 | 縦置きやサイドマウント構成を検討する。 |
実用的なヒント：
工場と早期に協力して、製造可能性設計（DFM）をレビューしてください。これにより、後で高額な金型変更を回避できます。
生産における品質管理
信頼できるカスタム金属スタンピング電源コンタクトスプリングバッテリークリップ工場は、厳格な品質管理対策を実施しています：
入荷材料検査：
材料の組成、厚さ、機械的特性を確認します。工程内監視：
スタンピングパラメータ（トン数、速度）のリアルタイムチェックと定期的なサンプリング。最終検査：
100%目視検査に加え、寸法とバネ力の統計的サンプリング。テスト：
接触抵抗測定（ミリオームメーター）、挿抜力試験、環境ストレステスト（温度、湿度）
ISO 9001認証および自動車用途向けIATF 16949を取得した工場を探す
用途
カスタムスタンプバッテリークリップは数多くのデバイスで使用されています：
家電製品：
リモコン、おもちゃ、懐中電灯、ワイヤレスキーボード医療機器：
血糖値計、補聴器、携帯型モニター（高い信頼性が求められます）。産業用ツール：
コードレス電動工具、測定機器。自動車：
キーフォブ、TPMSセンサー、非常灯。IoTデバイス：
スマートセンサー、ウェアラブル、ビーコン（小型化が求められます）。
最適なカスタム工場の選び方
カスタム金属プレス電源接点スプリングバッテリークリップの工場を選ぶ際は、以下の要素を考慮してください：
実績：
類似部品の製造実績があるかを確認しましょう。事例やサンプルを求めてください。能力：
社内での金型製作、プレス加工、メッキ処理、試験センターにより、生産の効率化とリードタイム短縮を実現します。品質認証：
ISO 9001は最低条件です。規制産業向けにはIATF 16949やISO 13485がプラスになります。コミュニケーション：
カスタムプロジェクトでは明確なコミュニケーションが不可欠です。専任のエンジニアを割り当てるよう確認してください。リードタイムと最小注文数量：
最小注文数量と標準的な納期（特に試作品の場合）を確認してください。コストの透明性：
金型費用、部品単価、セットアップ費用を明記した詳細な見積もりを依頼してください。
実用的なヒント：
本生産前に試作品を発注してください。デバイスに実装して、適合性、力、電気的性能を確認してください。
まとめ
カスタム打ち抜き金属製電源コンタクトスプリングバッテリークリップは、現代の電子機器に不可欠です。経験豊富な工場と提携することで、性能、信頼性、コスト効率を最大化する設計を実現できます。新しい医療機器や民生用ガジェットを開発する場合でも、仕様に合わせたカスタムクリップに投資することで、製品品質と顧客満足度において大きな成果が得られます。信頼できるカスタム打ち抜き加工メーカーとともに、今すぐプロジェクトを開始してください。
