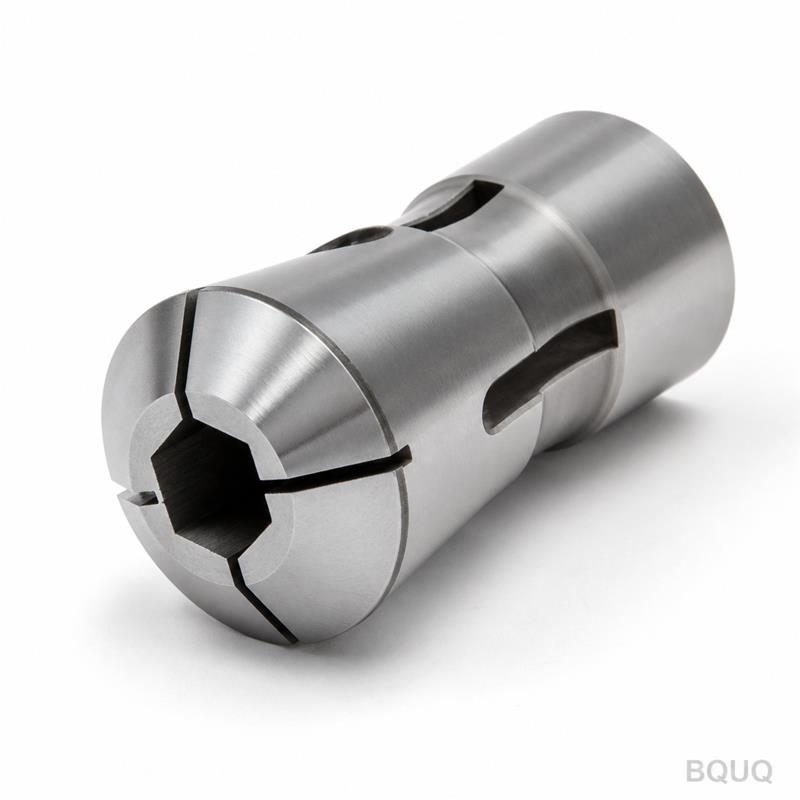

ER16、ER20、ER32コレットはどのようにCNC工作保持市場を分割するのか？
CNC工作夹持市场根据刀柄直径和所需夹紧扭矩按筒夹尺寸进行细分：ER16可处理最大10 mm的刀具，ER20可处理最大13 mm的刀具，ER32可处理最大20 mm的刀具。ER32在重型粗加工和大直径加工中占主导地位，而ER16和ER20则分别覆盖精密精加工和小型零件加工领域。它们之间的选择取决于主轴锥度、刀柄刚性和跳动精度与夹持力之间的平衡。
ER16、ER20和ER32筒夹的精确尺寸限制是多少？
ER筒夹采用标准化公制系统，其中数字表示标称孔径（以毫米为单位）。ER16筒夹可夹持1.0 mm至10.0 mm的刀柄，每个筒夹尺寸的标准夹持范围为1.0 mm（例如，4 mm筒夹可夹持3.0至4.0 mm）。ER20筒夹覆盖1.0 mm至13.0 mm，而ER32筒夹覆盖2.0 mm至20.0 mm。夹持长度差异显著：ER16的夹持长度为7.5 mm，ER20为9.5 mm，ER32为13.5 mm。这一尺寸差异直接影响最大刀具扭矩传递能力：在全夹紧状态下，ER16额定扭矩约为30 Nm，ER20为50 Nm，ER32为110 Nm。
ER16、ER20和ER32的跳动公差如何比较？
筒夹前端的精密跳动是市场上的主要区分因素。标准ER16筒夹在4xD悬伸量下可实现0.015 mm的跳动，ER20达到0.018 mm，ER32达到0.020 mm。高精度版本（通常带有红色标记）可分别将这些数值提升至0.005 mm、0.008 mm和0.010 mm。然而，生产中真正重要的是系统跳动（筒夹加刀柄加主轴）：ER16刀柄在前端通常可实现0.010 mm TIR，ER20为0.012 mm，ER32为0.015 mm。对于直径小于3 mm的刀具的微加工，ER16是唯一可行的选择，因为ER32较大的质量和夹持力可能导致刀具偏摆。
哪种筒夹尺寸在生产运行中提供最佳的成本性能比？
对于典型的车间CNC铣削作业，单个筒夹的成本与生产量成反比。单个ER16筒夹的价格为8至15美元，ER20为10至18美元，ER32为12至22美元，具体取决于精度等级和品牌。然而，刀柄本体的成本更高：ER16刀柄平均45美元，ER20刀柄平均55美元，ER32刀柄平均75美元。在性能比方面，ER20更适合一般加工，因为它可以用一个刀柄覆盖最常见的刀柄尺寸（6 mm、8 mm、10 mm），从而减少库存。ER32仅在加工直径超过16 mm的刀具时才具有成本效益，此时其更高的扭矩容量可防止打滑和刀具拉出。
为什么ER32筒夹在重型粗加工应用中占主导地位？
ER32在重型粗加工中的市场主导地位源于其13.5 mm的夹持长度，该长度将夹紧力分布在更大的接触面积上，减少了刀柄上的局部应力。ER32螺母的最大推荐锁紧扭矩为90 Nm至120 Nm，而ER20为50 Nm，ER16为35 Nm。这种更高的预紧力形成了摩擦配合，可抵抗高达4500 N的轴向拉出力，这对于钢和钛的高速加工至关重要。此外，ER32筒夹具有更厚的壁（最小2.2 mm），可在重切屑载荷下抵抗径向变形，在超过2.5 mm的切削深度下保持尺寸精度。在实际应用中，ER32刀柄是BT40和CAT40主轴的标准配置，其主轴锥度提供了与筒夹夹持力相匹配的刚性。
每种筒夹类型的扭矩和转速限制是多少？
平衡型ER16刀柄的最大推荐主轴转速为30,000 RPM，ER20为25,000 RPM，ER32为15,000 RPM。这些限制由作用于筒夹瓣上的离心力决定；在更高转速下，筒夹会膨胀并失去夹持力。螺母设计也很重要：标准螺母将ER32限制在8,000 RPM，而精密平衡螺母可将其扩展至15,000 RPM。对于铝材的高速加工，带有平衡刀柄的ER16是首选，因为它能在25,000 RPM下保持夹持完整性，同时提供低跳动。以下是每种筒夹类型的关键操作参数。
| 参数 | ER16 | ER20 | ER32 |
| 夹持范围（mm） | 1.0至10.0 | 1.0至13.0 | 2.0至20.0 |
| 夹持长度（mm） | 7.5 | 9.5 | 13.5 |
| 标准跳动（mm） | 0.015 | 0.018 | 0.020 |
| 精密跳动（mm） | 0.005 | 0.008 | 0.010 |
| 最大锁紧扭矩（Nm） | 35 | 50 | 120 |
| 最大主轴转速（RPM） | 30,000 | 25,000 | 15,000 |
| 最大轴向拉出力（N） | 1500 | 2500 | 4500 |
| 筒夹价格（美元） | 8至15 | 10至18 | 12至22 |
| 刀柄价格（美元） | 45 | 55 | 75 |
机械加工车间应如何为新项目选择ER16、ER20和ER32？
选择首先基于主轴锥度和刀柄直径，而非筒夹品牌。对于BT30主轴，ER16是最大实用尺寸，因为主轴孔径仅为30 mm；ER20和ER32刀柄在不降低主轴刚性的情况下无法安装。对于BT40和BT50主轴，ER32是12 mm以上刀具的默认选择，而ER20用于中等负荷加工。决策矩阵还取决于材料：加工淬硬钢（HRC 45+）需要ER32以获得更高的夹持力，而加工铝或塑料可使用ER16以获得更好的表面光洁度。一个实用的规则是：直径不超过6 mm的刀具使用ER16，6至12 mm使用ER20，12至20 mm使用ER32。该规则可最大限度地减少刀具偏摆并延长刀具寿命。
每种筒夹类型的常见失效模式有哪些？如何预防？
最常见的失效模式是筒夹前端的磨损，导致跳动超过0.03 mm，从而引起表面光洁度差和刀具断裂。ER16筒夹在超过40 Nm的扳手过度锁紧时会过早失效，导致槽口变形。ER20筒夹常因污染而失效；切屑进入筒夹锥面会导致夹持不均匀和径向跳动。ER32筒夹在最大扭矩下经过约10,000次夹紧循环后，会因槽根部的疲劳裂纹而失效。为防止这些失效，插入前务必用压缩空气清洁筒夹锥面和刀柄，并使用针对特定筒夹类型校准的扭矩扳手。任何出现明显划痕或跌落过的筒夹都应更换，因为内部几何结构容易受损。
哪种筒夹系统为现有CNC机床提供最佳升级路径？
对于拥有配备BT40主轴的旧CNC机床的车间，从ER20升级到ER32在加工能力方面提供了最直接的收益。使用相同刀具直径时，ER32刀柄相比ER20可将金属去除率提高多达40%，因为更高的夹持力允许在不产生振颤的情况下进行更深的切削。然而，升级需要检查主轴的最大扭矩和转速额定值；如果主轴限制在8,000 RPM，ER32是安全的，但超过15,000 RPM的高速主轴应继续使用ER20。升级一套刀柄的成本为300至600美元，通常可在加工500个零件的一批中通过缩短循环时间收回。对于新机床采购，将ER32指定为标准配置可降低未来刀具成本并简化库存。
常见问题解答
如何通过目视判断筒夹是ER16、ER20还是ER32？
测量最大点处的外径（不包括螺母）：ER16为28 mm，ER20为34 mm，ER32为50 mm。数字也印在筒夹本体上，通常在前端面或侧面。如果标记磨损，使用卡尺测量孔径是确定的方法。
我可以在ER32刀柄中使用带缩径套的ER16筒夹吗？
不可以，不建议这样做，因为筒夹座几何结构不同；ER16筒夹具有8度锥角，外径为28 mm，而ER32具有相同的锥角但外径为50 mm。某些系统存在缩径套，但它们会增加跳动并降低刚性。建议为小刀具购买专用的ER16刀柄。
ER20筒夹在铝材加工中的最大切削深度是多少？
使用10 mm硬质合金立铣刀加工6061-T6铝材时，ER20在12,000 RPM转速和每齿0.05 mm进给量下可承受1.5 mm的切削深度。超过此深度有将刀具从筒夹中拉出的风险。对于更深的切削，请改用ER32或使用热缩刀柄。
ER32筒夹适用于钻孔作业还是仅适用于铣削？
ER32筒夹非常适合钻孔，尤其是直径在10 mm至20 mm之间的钻头，因为高夹持力可防止啄钻过程中钻头打滑。主要限制是0.020 mm的跳动，这对于标准孔是可以接受的，但不适用于需要0.005 mm精度的铰孔作业。铰孔时请使用精密ER32筒夹。
何时应更换筒夹而非继续使用？
当测量到刀尖跳动超过0.03 mm，或看到槽口处有明显裂纹、锈蚀或变形时，应更换筒夹。在加工过程中发生刀具被拉出的事故后也应更换，因为这很可能使筒夹发生拉伸变形。更换筒夹的成本远低于报废零件的成本。
哪种筒夹类型最适合走心式CNC车床？
对于具有20 mm棒料能力的走心式车床，ER16和ER20是导套和副主轴夹持的行业标准。ER32很少使用，因为机床的主轴孔径太小。对于直径小于6 mm的刀具选择ER16，对于最大12 mm的刀具选择ER20，与机床的刀塔工位相匹配。
BQUQ是否为非标准刀柄提供定制筒夹尺寸？
是的，BQUQ可以在ER20和ER32筒夹中加工定制孔径，适用于9.525 mm或15.875 mm等特殊尺寸的刀柄。最小起订量为10件，交期为5个工作日。定制筒夹研磨至0.008 mm跳动，并热处理至58-60 HRC。
结论
ER16、ER20和ER32筒夹按刀具直径、扭矩容量和主轴转速要求划分了CNC工作夹持市场，没有一种尺寸能适用于所有应用。ER16是微刀具的精度之选，ER20是通用性强的中间选择，ER32是重型加工的主力。对于任何加工项目，请根据主轴锥度和计划使用的最大刀柄直径来选择筒夹，并在精加工操作中优先考虑跳动而非成本。
