金属プレス加工がヒートシンク効率を向上させる方法

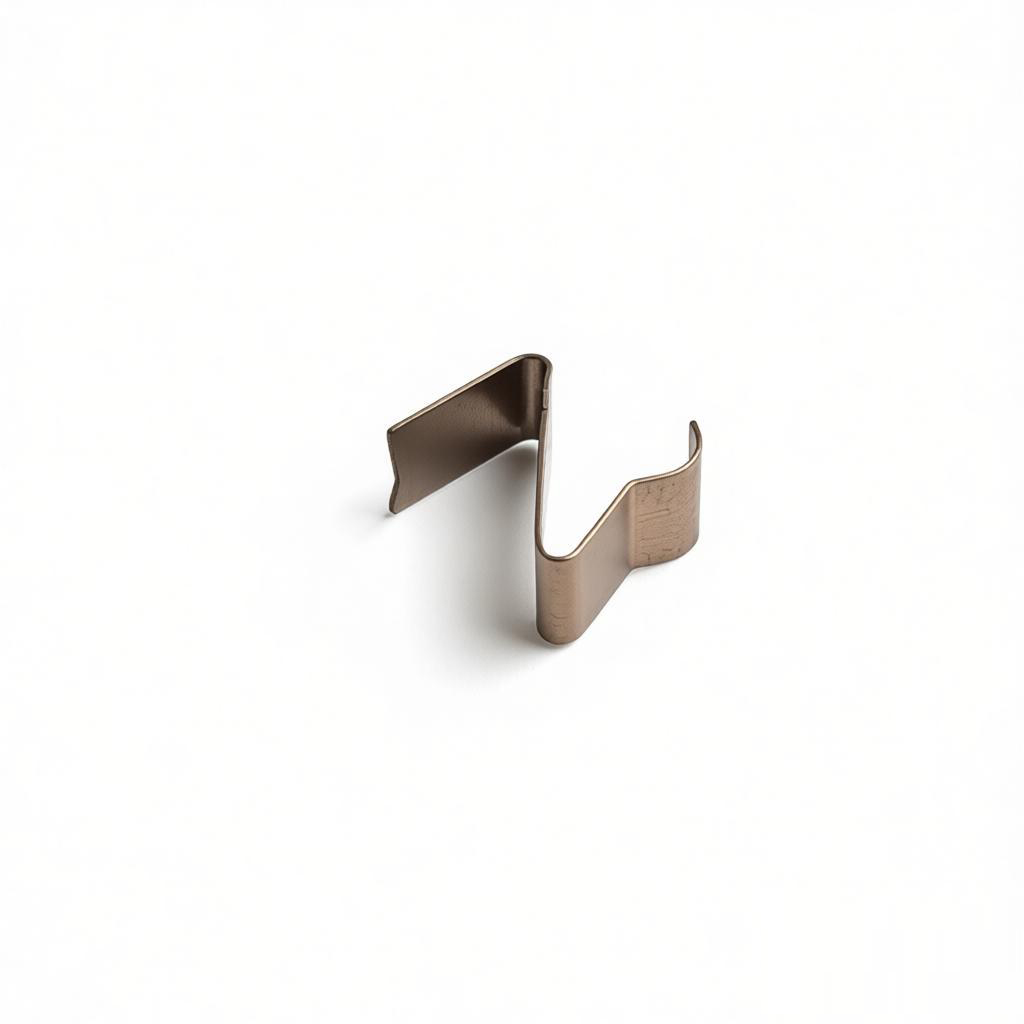

金属スタンピングによるヒートシンク製造入門
ヒートシンクは、CPU、LED、電源モジュールなどのデバイスから熱を放散する電子機器の重要なコンポーネントです。需要を満たすには、効率的な製造が鍵となります。高速成形プロセスである金属スタンピングは、精度、拡張性、コスト効率を提供することで、ヒートシンク生産に革命をもたらしました。このガイドでは、設計から納品までの各段階で金属スタンピングがどのように効率を向上させるかを解説します。
ヒートシンク向け金属スタンピングの利点
速度と量
金属スタンピングはプログレッシブ金型を使用して、毎分数百個の部品を生産します。ヒートシンクの場合、機械加工や押出成形と比較してサイクルタイムが短縮されます。1台のプレスで、アルミニウムや銅のヒートシンクを1日あたり数千個出力でき、リードタイムを短縮します。
精度と一貫性
スタンピングは、再現性のある精度で厳しい公差（例：±0.1 mm）を実現します。フィン付きヒートシンクの場合、一貫したギャップサイズにより、均一な空気流と熱性能が保証されます。このプロセスは、人的ミスやばらつきを排除します。
材料利用率
スタンピングでは、部品をストリップ上に密に配置してスクラップを最小限に抑えることがよくあります。高度な金型設計により、80%以上の材料利用率を達成でき、特に銅などの高価な金属では原材料コストを削減できます。
コスト効率
大量生産において、金型コストは数百万個の部品に分散されます。1個あたりのコストはCNC加工よりも大幅に低く、量産に最適です。初期の金型製作後は段取り時間も最小限です。
ヒートシンク製造におけるプレス工程
工程1：材料選定とコイル準備
熱伝導性と成形性に優れたアルミニウム（例：6061、5052）または銅のコイルを選定します。コイルは矯正機と送り装置を備えたプレスに供給されます。
工程2：順送プレス加工
多ステーション金型により、ブランキング、曲げ、コイニング、切断を順次行います。ヒートシンクの場合、フィン、ベースプレート、取り付け穴などの形状が順に形成され、1ストロークごとに完成部品が生産されます。
ステップ3：フィンの形成
フィンは、ルーバーやジグザグパターンでベースから上向きに曲げられることが多いです。プレス加工により、二次加工なしでフィンの密度や高さを変更できます。
ステップ4：表面仕上げ
プレス加工後、部品はバリ取り、洗浄、または耐食性と放射率向上のための陽極酸化処理が施される場合があります。
プレス加工ヒートシンクの設計上の考慮事項
フィンの高さと厚さ
：より高いフィンは表面積を増やしますが、より厚い材料と深い絞りが必要です。破れを防ぐためにアスペクト比を制限してください。抜き勾配
：わずかなテーパー（1～3°）により、金型からの取り出しが容易になります。最小限の特徴
ジオメトリを簡素化してダイコストを削減。マウンティングタブをプレス加工の一部として統合。材料ゲージ
厚い材料（0.5～2.0 mm）は剛性を向上させるが、プレス力を増加させる。
他の製造方法との比較
| 方法 | 速度 | 精度 | 高ロット単価 | 材料廃棄 |
|---|---|---|---|---|
| 金属プレス | 高（100～400ppm） | 高（±0.1mm） | 低 | 低 |
| CNC加工 | 低（1～10ppm） | 非常に高（±0.01mm） | 高 | 高 |
| 押出成形 | 中 (10–20 ppm) | 中 (±0.5 mm) | 中 | 中 |
| ダイカスト | 中程度（10～30 ppm） | 中程度（±0.3 mm） | 中 | 中 |
ヒートシンクプレス効率を最適化するためのヒント
高速プレス機を使用する
：サーボ駆動プレスは速度制御を向上させ、サイクルタイムを短縮します。潤滑
：マイクロ潤滑を適用して摩擦を低減し、金型寿命を延ばします。金型メンテナンス
：定期的な刃先の点検と研磨によりバリを防止します。シミュレーションソフトウェア
: FEAを活用して材料流動を予測し、試行回数を最小化します。自動部品ハンドリング
: コンベアやロボットを統合して手作業を削減します。
品質管理とテスト
プレス加工されたヒートシンクは、CMM、光学コンパレータ、およびリークテスト（密閉タイプの場合）による寸法チェックを受けます。熱抵抗はASTM D5470に従って測定されます。センサーによる工程内監視で割れや位置ずれを検出し、リアルタイム調整を可能にします。
プレス加工ヒートシンクの将来トレンド
進歩には、複雑な3D形状に対応するマルチスライドプレス加工、小型電子機器向けのマイクロプレス加工、そして高密度化を実現するプレス加工と冷間鍛造を組み合わせたハイブリッドプロセスが含まれます。持続可能性の観点から、リサイクル金属や省エネプレス機の使用が推進されています。
まとめ
金属プレス加工は、ヒートシンク製造においてスピード、コスト、一貫性の面で比類のない効率性を提供する革新的な技術です。設計とプロセスパラメータを最適化することで、メーカーはエレクトロニクス分野における熱管理ソリューションへの高まる需要に応えることができます。経験豊富なプレス加工業者と提携し、この技術の可能性を最大限に引き出しましょう。
