プログレッシブ金型 vs トランスファー金型：最適なプレス加工の選び方

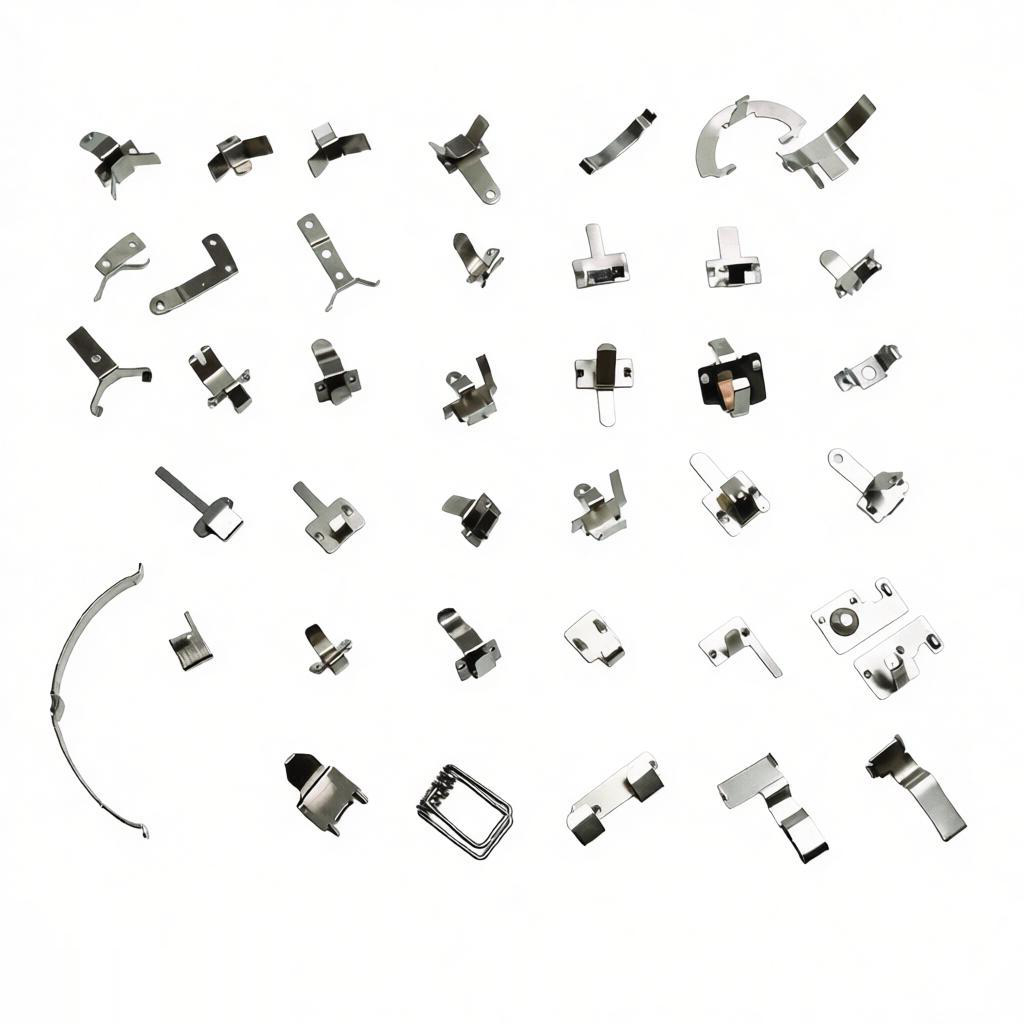

はじめに
金属プレス加工の世界では、コスト、スピード、品質、部品の複雑さのバランスを取るために適切な製造プロセスを選ぶことが重要です。広く使用されている2つの方法—プログレッシブダイスタンピングとトランスファーダイスタンピング—は、プロジェクトの要件に応じて異なる利点を提供します。この記事では、生産ニーズに最適なプレス加工プロセスを決定するための詳細な比較を提供します。
プログレッシブダイスタンピングとは？
プログレッシブダイスタンピングでは、1つのダイセット内に複数のステーションが連続して配置されます。金属ストリップがダイに送り込まれ、各ステーションで異なる加工（例：切断、曲げ、コイニング、絞り）が行われます。ストリップは段階的に進み、最終ステーションで完成部品が排出されます。このプロセスは高度に自動化されており、複雑な形状の中小部品の大量生産に最適です。
プログレッシブダイスタンピングの利点
高速かつ高効率：1回のプレスストロークで複数の加工を行い、部品を迅速に生産。
一貫した品質：すべての部品が同じ工程を経るため、ばらつきを最小化。
省人化：自動化により工程間の手作業を排除。
材料効率の向上：連続ストリップにより精密な材料使用が可能。
プログレッシブダイスタンピングの欠点
初期金型コストが高い：複雑な金型には多額の投資が必要です。
小型部品に限定：金型サイズがワークピースの寸法を制限します。
柔軟性が低い：設計変更には高額な金型修正が必要です。
トランスファーダイスタンピングとは？
トランスファーダイスタンピングは、複数の独立した金型を使用し、それぞれが特定の工程を実行します。機械式搬送システムにより、個々のブランクや半成形部品を金型間で移動させます。この方法は、プログレッシブダイでは容易に生産できない大型または複雑な部品によく使用されます。
トランスファーダイスタンピングの利点
更大的零件尺寸能力：可处理更大更重的零件。
灵活性：单个模具可以更容易地更换或修改。
复杂形状：可实现多次深拉或复杂成型。
与级进模相比，每工位模具成本更低。
传递模冲压的缺点
较慢的循环时间：传递机构在操作之间增加时间。
更高的废品率：每个坯料独立，导致更多材料浪费。
更多维护：传递系统有更多运动部件需要保养。
级进模与传递模：主要区别
| 特点 | プログレッシブダイスタンピング | トランスファーダイスタンピング |
|---|---|---|
| 金型の複雑さ | 複数のステーションを持つ単一の統合金型 | 複数の個別金型 |
| 生産速度 | 非常に高い（最大1500ストローク/分） | 中程度（最大200ストローク/分） |
| 部品サイズ範囲 | 小～中（通常12インチ未満） | 小～大（60インチ以上まで） |
| 材料利用率 | 優良 – 連続ストリップ、最小限のスクラップ | 低い – 個別ブランク、スケルトン廃材が多い |
| 初期金型コスト | 複雑な金型構造により高額 | 中程度から高程度、ただしステーションあたりでは低め |
| 部品の複雑さ | 中程度の複雑さ、複数の工程を順次実行 | 高い複雑さ、特に深絞りや複雑な形状 |
| 段取りと切り替え | 長い – 金型全体の交換または調整が必要 | 高速化 – 個別のダイスを交換可能 |
| 容量適合性 | 大量生産（10万個以上） | 中〜大量生産（1万〜50万個） |
プログレッシブダイスタンピングを選ぶタイミング
プログレッシブダイスタンピングは、部品が比較的小型で複数の工程を要する大量生産用途に優れています。一般的な用途には、電気コネクタ、自動車部品、クリップ、スプリングなどがあります。以下のニーズがある場合にプログレッシブダイを選びましょう：
高い生産速度
一貫した再現性のある公差
最小限の手作業
ストリップ上で搬送可能な部品
トランスファーダイスタンピングを選ぶタイミング
トランスファーダイスタンピングは、ストリップで搬送できない大型・複雑な部品や深絞りが必要な部品に適しています。自動車のボディパネル、家電のドア、航空宇宙の構造部品などの業界でよく使用されます。以下の場合にトランスファーダイを選択してください：
大型部品サイズ（例：6インチ以上）
複雑な幾何学的形状、特に深絞り
個別工程の変更が可能な柔軟性
中程度の生産量
詳細比較表
以下は、プログレッシブ金型とトランスファー金型の選択時に考慮すべき重要な要素の比較表です。
| 要素 | プログレッシブ金型 | トランスファー金型 |
|---|---|---|
| サイクルタイム（部品/分） | 100～300以上 | 10–60 |
| 金型寿命（ストローク数） | 適切なメンテナンスで1,000,000以上 | 500,000–1,000,000 |
| スクラップ率 | 5–15% | 10–30% |
| セットアップ時間 | 数時間から数日 | 時間（ステーションあたり） |
| 最小実用数量 | 50,000以上 | 5,000–10,000 |
| オペレータースキル要件 | Low (automated) | Moderate to high |
| Ideal part example | Small electronic terminals | Car door panel |
Recommendation from Our Experts
At
Your Company Name
, we manufacture metal stamping parts, CNC precision lathe parts, heat sinks, springs, and more. Based on decades of experience, we recommend the following guidelines:
Choose progressive die stamping
年間生産量が100,000個を超え、部品が12インチのストリップに収まり、高速で一貫した品質が必要な場合に適しています。これは、当社の標準的なヒートシンクやスプリングの生産に最適です。トランスファーダイスタンピングを選択する
部品が大きく、深絞りが必要、または単一のストリップでは実現できない複雑な形状を持つ場合に適しています。また、金型コストを管理する必要がある低ロット生産にも適しています。
ご不明な点がございましたら、当社のエンジニアリングチームにご相談ください。部品の設計、材料、生産量を分析し、最もコスト効率の高いスタンピング工程をご提案します。当社の設備はプログレッシブダイとトランスファーダイの両方に対応しており、幅広いプロジェクトに対応できます。
まとめ
プログレッシブダイスタンピングとトランスファーダイスタンピングは、どちらも金属スタンピング業界において重要な技術です。選択は最終的に、部品のサイズ、複雑さ、生産量、予算に依存します。プログレッシブダイは、大量生産の小型部品に比類のない速度と効率を提供し、トランスファーダイは、より大型で複雑な部品に柔軟性とサイズ対応力を提供します。それぞれの強みを理解することで、当社のようなメーカーと協力し、高品質な金属部品を効率的に生産することができます。
