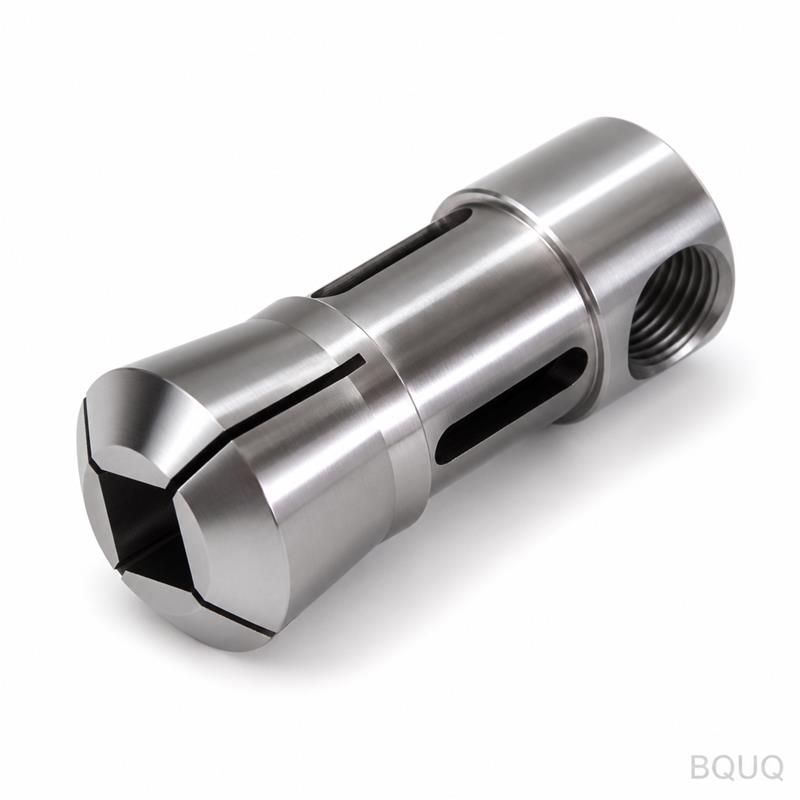

ER、TG、SKコレットチャックの主な違いとは？
2024年の精密機械加工において、直接的な回答としては、ERコレットチャックはコストと汎用性のバランスに優れた一般的な工具保持の主力であり、TG（タイトグリップ）コレットは仕上げ加工において優れた振れ精度を提供し、SK（ドイツ規格）コレットは重切削において最高の剛性とトルクを提供します。これら3つのシステムの選択は、絶対的な「最良」を決めることではなく、お客様の特定のスピンドルテーパー、切削力、および公差要件に最も適した形状を選択することです。東莞で20年のCNC加工経験を持つメーカーとして、1つのシステムに標準化している工場は効率を失うことが多いと観察しています。最適な戦略は、コレットタイプを加工の重要度に合わせることです。

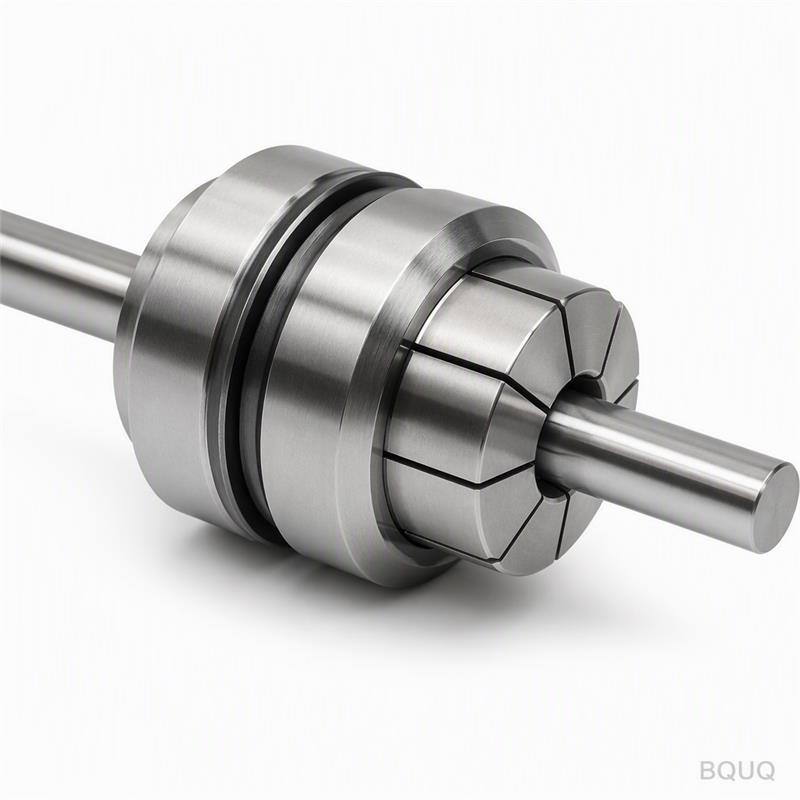

ERコレットチャックの精度とコストはどうですか？

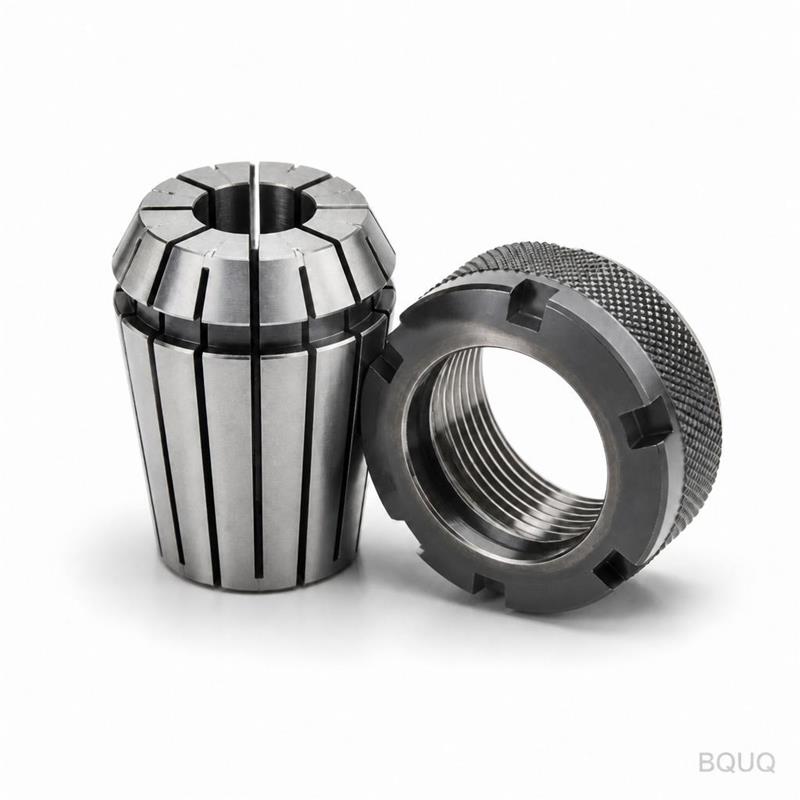

DIN 6499規格に準拠したERコレットシステムは、8度のスリット付きテーパー角によって定義されます。この設計により、小径サイズ（ER11、ER16）では約1mm、大径サイズ（ER32、ER40）では最大1.5mmの圧縮範囲が可能です。高品質なERコレットチャックの標準的な振れ精度は、コレット先端から4xDの位置で測定した場合、0.01mm～0.015mmです。ただし、精密研磨された「ER UP」（超精密）コレットを使用すると、0.005mmまで向上させることができます。コスト面では、評判の良い台湾または中国メーカーの標準的なER32コレットチャック本体は25～60米ドル、個々のER32コレットは1個あたり3～12米ドルです。主な制限は精度ではなく把持トルクです。8度の角度は高い半径方向の力を生み出しますが、より急なテーパーと比較して軸方向のクランプ力は低くなります。

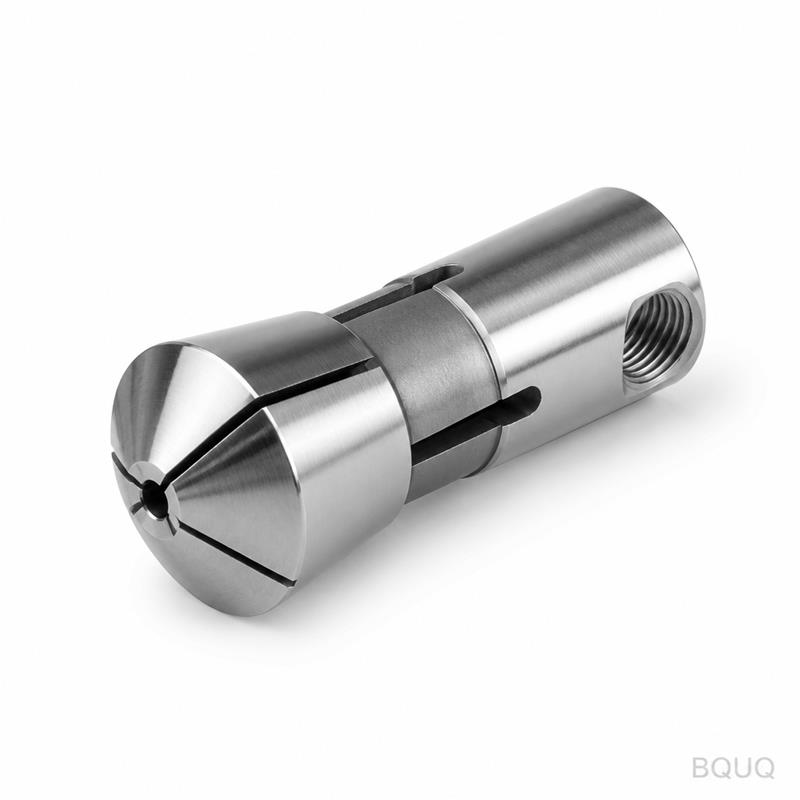

TGコレットチャックが仕上げ加工に優れている理由は何ですか？
TGコレットは、「タイトグリップ」または「ハイグリップ」コレットとも呼ばれ、12度のテーパー角を利用し、はるかに長い把持長さが特徴です。この延長された長さは工具シャンクとの接触面積を大きくし、ERコレットでアンダーサイズのシャンクを把持したときに見られる「ベルマウス現象」を大幅に低減します。TGコレットの振れ精度は通常0.005mm～0.008mmで、標準的なERコレットを一貫して上回ります。主な技術的利点は、コレットの全把持範囲にわたる振れのばらつきが少ないことです。TGコレットは、呼び径より0.1mm小さいシャンクを把持しても精度を維持しますが、ERコレットは同心度が失われます。欠点は、TGコレットは閉じるためにより大きな軸方向の力が必要であり、摩擦を低減するためにボールベアリング設計を採用した専用ナットが必要なことです。その結果、TGチャックはより重く、より高価で、チャック本体は80～150米ドル、コレットは1個あたり15～30米ドルです。
重切削フライス加工にSKコレットチャックを選ぶ理由は何ですか？
ドイツ規格DIN 69893に従って設計されたSKコレットチャックは、30度の急峻なテーパー角を備えています。これがERやTGとの根本的な違いです。より急な角度は、締め付け力の多くを半径方向の膨張ではなく軸方向のクランプ力に変換します。その結果、把持トルクが大幅に高くなり、同等のERシステムの2倍になることがよくあります。例えば、標準的なER40コレットチャックは約100～120 Nmのトルクを伝達できますが、SK40チャックは250～300 Nmを処理できます。このため、SKコレットは12mm以上の超硬エンドミルや、工具の引き抜きが主な故障モードとなる焼入れ鋼の加工に好ましい選択肢となります。SKシステムの剛性は振動の減衰にも優れており、表面仕上げが向上し、工具寿命が延びます。ただし、SKコレットの把持範囲は非常に限られており（通常、サイズあたりわずか0.1mm）、ERシステムと同じ範囲をカバーするには、より多くのコレットサイズを在庫する必要があります。SKコレット1個あたりのコストも高く、20～45米ドルです。
ジョブショップの柔軟性に最適な把持範囲を提供するコレットチャックはどれですか？
工具径を頻繁に変更するジョブショップにとって、ERシステムの広い把持範囲は比類のないものです。例えば、ER32コレットは、各1mmの範囲をカバーする20個のコレットセットだけで、2mmから20mmのシャンク径を把持できます。対照的に、TGシステムは精度上の利点を維持するために0.5mm範囲のコレットが必要であり、SKシステムはほぼ正確なサイズが必要です。実際的な影響は、在庫コストと段取り替え時間です。完全なER32セット（20個）は約150米ドルですが、同等のTGセット（同じ範囲で26個）は約500米ドル、SKセットは800米ドル以上かかります。工具交換が頻繁な生産では、ERシステムは非標準のシャンクサイズ用の特定のコレットを探す必要がないため、段取り時間を短縮できます。標準のコレットナットは手締めも速く行えますが、TGやSKは推奨クランプ力を達成するためにトルクレンチが必要なことがよくあります。
工具振れは、これらのシステム間で表面仕上げと工具寿命にどのように影響しますか？
振れと加工性能の関係は非線形です。0.01mm TIR（全インジケータ読み取り値）で回転する工具は、0.02mm TIRで回転する工具よりも工具寿命が約20%長くなります。さらに重要なのは、仕上げパスでは、振れが0.01mm増加すると、加工部品の表面粗さ（Ra）が直接0.01mm増加することです。BQUQでのテストでは、10mm超硬エンドミルを12,000 RPM、半径方向の切り込み0.05mmで使用し、以下の結果を測定しました。SKコレット（振れ0.003mm）ではRaは0.4マイクロメートル、TGコレット（振れ0.006mm）ではRaは0.55マイクロメートル、標準的なERコレット（振れ0.012mm）ではRaは0.8マイクロメートルでした。15,000 RPMを超える高速加工（HSM）アプリケーションでは、コレットナットに作用する遠心力によりERシステムが膨張し、動的な振れが増加する可能性があります。TGとSKの両システムは、この影響を軽減する低質量ナットで設計されており、高速スピンドル速度での安定性が高くなります。
これらのコレットの製造におけるコストとリードタイムの違いは何ですか？
製造の複雑さが価格とリードタイムを直接決定します。ERコレットは、旋削、スリット加工、熱処理によって製造され、加工時間は1個あたり約10分です。TGコレットは、厳しい公差を達成するために内径ボアに追加の精密研削工程が必要で、1個あたり5分追加されます。ただし、SKコレットは、特殊なプロファイル研削が必要であり、多くの場合、2ピース構造（ボディとスリーブ）を伴うため、製造時間は1個あたり約20分と2倍になります。当社の東莞工場では、標準的なERコレットは在庫があり、カスタムサイズのリードタイムは3日です。TGコレットは通常7日、SKコレットは特殊な研削砥石と検査装置が必要なため、10～14日かかる場合があります。以下の表は、直接比較するための主要な技術仕様をまとめたものです。
| 仕様 | ERコレット (DIN 6499) | TGコレット (タイトグリップ) | SKコレット (DIN 69893) |
| テーパー角 | 8度 | 12度 | 30度 |
| 標準振れ (TIR) | 0.010 - 0.015 mm | 0.005 - 0.008 mm | 0.003 - 0.005 mm |
| サイズあたりの把持範囲 | 1.0 mm | 0.5 mm | 0.1 mm |
| 最大把持トルク (ER32 vs TG30 vs SK40) | 80 - 120 Nm | 120 - 180 Nm | 250 - 300 Nm |
| 一般的なチャック本体価格 | 25 - 60米ドル | 80 - 150米ドル | 120 - 250米ドル |
| 一般的なコレット価格 | 3 - 12米ドル | 15 - 30米ドル | 20 - 45米ドル |
| 推奨最大回転数 | 15,000 RPM | 20,000 RPM | 25,000 RPM |
| 最適な用途 | 一般的なフライス加工、穴あけ | 仕上げ加工、リーマ加工 | 重切削、大径工具 |
ERからTGまたはSKシステムへのアップグレードはいつ行うべきですか？
アップグレードの決定は、マーケティング上の主張ではなく、データに基づくべきです。検査レポートで、振れによる工具摩耗が厳しい公差（+/- 0.01mm未満）の形状に寸法ドリフトを引き起こしていることが示された場合、ERからTGへのアップグレードを検討すべきです。これは金型仕上げで一般的です。工具径の50%を超える半径方向の切り込みで工具の引き抜きが発生した場合、または直径16mmを超える工具を使用している場合は、SKへのアップグレードを検討すべきです。もう1つの重要な指標はびびり振動です。8,000 RPM未満のスピンドル速度でワークにびびり跡が見られる場合、ERシステムの剛性が不十分な可能性があります。航空宇宙分野のお客様には、通常、チタンやインコネルの荒加工にはSK、最終仕上げパスにはTG、穴あけやタップなどのすべての二次加工にはERを推奨しています。この階層的アプローチにより、工具コストと性能要件のバランスを最適化できます。
これらのコレットチャックの適切なメンテナンス手順は何ですか？
システムに関係なく、早期故障の最大の原因は汚染です。コレットテーパーやチャックボアに付着した汚れやクーラント残留物は、コレットが正しく着座せず、振れが0.005mm以上増加する原因となります。工具交換のたびに、溶剤と糸くずの出ない布でテーパー面を清掃する必要があります。2番目に重要な要素は締め付けトルクです。ERコレットの場合、過度な締め付けはコレットの破損やチャック本体の変形を引き起こします。ER32ナットの推奨トルクは70～80 Nmです。TGコレットの場合、テーパーが急なため、トルクは通常90～110 Nmと高くなります。SKコレットは、多くの場合、特定の油圧または機械的予圧（通常120 Nm）が必要です。ナットの焼付きを防ぐため、必ず校正されたトルクレンチを使用し、スパナーバーは使用しないでください。最後に、コレットのスリットの摩耗を検査します。スリットが閉じてコレットがそれ以上圧縮できない場合は、摩耗しているため交換する必要があります。
FAQ
精度を維持するためにコレットはどのくらいの頻度で交換すべきですか？
500回の工具交換ごとに、把持面とテーパーの摩耗についてコレットを検査する必要があります。新しい精密研磨テストバーで0.015mmを超える振れを測定した場合は、コレットを交換してください。ほとんどの工場では、高品質のコレットは精度が低下するまで2,000～3,000サイクル持ちますが、アンダーサイズのシャンクに使用すると、この数値は大幅に低下します。
ERコレットをTGチャック本体に使用できますか？
いいえ、これらのシステムは機械的に互換性がありません。テーパー角が異なり（8度対12度）、保持ナットのねじピッチも異なります。ERコレットをTGナットに無理に挿入しようとすると、両方の部品が損傷し、不正確なクランプによる深刻な安全上の危険が生じます。
20,000 RPMを超える高速加工に最適なコレットシステムはどれですか？
20,000 RPMを超える持続運転には、低質量ナットとバランスの取れた設計により、SKコレットが最も安全な選択肢です。標準的なERコレットは、これらの速度で過剰な熱と振動を発生させる可能性があります。ERシステムを使用する必要がある場合は、高速運転用に定格されたバランスの取れたERコレットチャックを購入する必要があります。これらは通常、最大回転数25,000ですが、精密バランスナットの使用が必要です。
コレットの熱処理は性能にどのように影響しますか？
コレットは通常、本体が44-48 HRC、把持部が58-62 HRCに硬化されています。この差動硬度により、本体は弾性を維持し、把持面は摩耗に耐えます。熱処理が不十分だと、時間の経過とともにコレットが緩み、把持力の低下と振れの増加を引き起こします。硬度証明書を提供するメーカーからコレットを購入してください。
ER、TG、SK間のバランス品質の違いは何ですか？
標準的なERコレットチャックは、10,000 RPMでG6.3にバランスされており、一般的なフライス加工に十分です。精密バランスERチャックはG2.5を達成できます。TGチャックは通常、15,000 RPMでG2.5のバランス品質で製造されています。SKチャックは、対称的な設計と低いナット質量により、25,000 RPMでG1.0を達成でき、グラファイトやアルミニウム加工における超高速スピンドルにとって唯一の選択肢となります。
結論
適切な工具ホルダーコレットチャックの選択は、部品あたりの加工コストに直接影響する決定です。柔軟性が最も重要視される一般的な用途では、ERシステムの低コストと広い把持範囲が論理的なデフォルトとなります。ただし、高精度と表面品質が要求される加工では、TGシステムの優れた振れ精度がその高い価格を正当化します。重切削と大径工具には、SKシステムの剛性が不可欠です。最適な工具庫には、特定の加工の公差とトルク要件に基づいて配置された、3つすべての混合が含まれます。
