CNC加工においてERコレットが工作物保持システムの標準であり続ける理由
ERコレットは、回転工具を保持する上で最良のコストパフォーマンスを提供するため、現在も標準的な工作物保持システムであり続けています。0.005～0.015 mmの振れ精度を実現し、ハード工具ホルダーでは実現できないクランプ範囲の柔軟性を備えています。標準的なフライス加工や穴あけ加工の80%において、ERコレットチャックは十分な把握トルクと精度を、油圧式や焼き嵌め式ホルダーよりも約60%低い価格で提供します。この多用途性、再現性、経済性の組み合わせにより、ERシステムは、より専門的な代替品が存在するにもかかわらず、50年以上にわたりCNCスピンドルの中心であり続けています。
ERコレットが普遍的に採用されている歴史的理由は何か？
ER（エラスティック・レンジ）システムは、1970年代にRego-Fix社によって、それ以前のTGコレットやR8コレットの設計上の限界を解決するものとして開発されました。重要な革新は、ノーズ部に30度のテーパー角を持つ8スリットのコレット本体であり、これによりナットを締め付けるとコレットが工具シャンクの周囲で均等に収縮します。この幾何学的設計により、単一のコレットサイズで幅広いシャンク径に対応できる均一な半径方向のクランプ力が生み出され、これは従来のシステムにはない特徴でした。1980年代までに、ER標準はDIN 6499として成文化され、ER-8からER-50までのコレットの正確な寸法が規定され、メーカー間の互換性が保証され、業界のベースラインとしての地位を確立しました。
ERコレットのクランプ機構はどのようにしてその公差を達成しているのか？
クランプ機構は、チャック本体内部の精密に研磨された30度のテーパー座と、コレットの外面の対応するテーパーに依存しています。ナットが推奨トルク（ER-32コレットの場合、通常50～80 Nm）で締め付けられると、コレットは前方かつ半径方向内側に押し込まれ、スリットが圧縮されて工具シャンクを把持します。新品の高品質なERコレットの振れ精度は、コレットノーズ部で0.005 mm～0.015 mmであり、これはノーズからシャンク径の4倍の長さのテストバーを用いて測定されます。この精度は、コレットの製造工程、具体的にはスリット切断後に内径ボアを研磨し、スリット自体を30度ずらすことで、クランプ圧による工具シャンクの多角形変形を防ぐことによって達成されます。
ERコレットの最大把握力はどのような要因で決まるのか？
把握力は、主にコレットサイズ、締付トルク、そしてコレットと工具シャンクの接触面積によって決まります。20 mmボアの標準的なER-32コレットを80 Nmで締め付けると、約12～15 kNの半径方向のクランプ力が発生し、これは工具が滑り始めるまでのトルク伝達能力に換算すると60～80 Nmになります。クランプ範囲はコレットサイズあたり1 mmですが（例えば、20 mmシャンク用のER-32コレットは19 mmから20 mmをクランプ可能）、最適な同心度を維持するための推奨使用範囲はわずか0.5 mmです。コレットを範囲の限界で使用すると、振れは0.025 mm～0.040 mmに悪化する可能性があり、精密加工では常にシャンク径に可能な限り近いコレットを使用する必要がある理由です。
多くのアプリケーションで、ERコレットが依然として油圧式や焼き嵌め式ホルダーよりも優れているのはなぜか？
15,000 RPMを超える高トルクの荒加工では、焼き嵌め式や油圧式ホルダーの方が剛性とバランスに優れていますが、大きな欠点もあります。油圧式ホルダーは1個あたり150～400ドル、焼き嵌め式ホルダーには3,000～8,000ドルの誘導加熱装置が必要であり、どちらのシステムも工具シャンク径が1つに限定されます。対照的に、ERコレットチャック本体は40～120ドルで、単一のER-32ナットがあれば、コレット（1個8～25ドル）を交換するだけで2 mmから20 mmまでのあらゆるシャンクを保持できます。1日に複数の部品番号を加工するジョブショップでは、ERシステムの30秒の工具交換時間と、焼き嵌め式ホルダーの3～5分の加熱・冷却サイクルを比較すると、100個未満のバッチではERシステムの方が生産的です。
高回転数におけるERコレットの具体的な性能限界は何か？
ERシステムの主な限界は、高回転時のバランスと把握力です。20,000 RPMを超えるスピンドル速度では、コレットナットに作用する遠心力によりクランプ力が最大30%低下し、重切削中に工具が引き抜かれる可能性があります。標準的なER-32コレットチャックの最大推奨スピンドル速度は、バランスナット使用時で25,000 RPMですが、より軽量なER-11やER-16サイズは30,000 RPMまで安全に使用できます。これらの閾値を超える高速加工では、通常エンジニアはHSK焼き嵌め式ホルダーに切り替えますが、15,000 RPM未満で動作するCNCフライス盤の95%において、ERコレットの性能は完全に十分です。
ERコレットシステムのコストは代替品と比較してどのくらいか？
ERコレットシステムの総所有コストは、特に工場が対応しなければならない工具径の範囲を考慮すると、他の工作物保持方法よりも劇的に低くなります。Rego-Fix、Techniks、Lyndex-Nikkenなどの信頼できるブランドの完全なER-32スターターキット（チャック本体、2 mm～20 mmをカバーする20個のコレット、レンチ付き）は、約350～500ドルです。油圧式ホルダーで同等の範囲をカバーするには、1個150ドルのホルダーが20個必要で、合計3,000ドルになり、さらに1,200ドルの油圧ポンプユニットが必要です。以下の表は、3つの最も一般的な工具保持システムの主要仕様とコストを比較したものです。
| 仕様 | ERコレットチャック | 油圧式ホルダー | 焼き嵌め式ホルダー |
| 振れ精度 (mm) | 0.005～0.015 | 0.003～0.005 | 0.002～0.005 |
| ユニットあたりのクランプ範囲 | 1 mm (複数コレット) | 固定径 | 固定径 |
| 最大推奨回転数 | 25,000 (ER-32) | 40,000 | 60,000 |
| 工具交換時間 (秒) | 30 | 15 | 180～300 |
| ホルダー1個あたりのコスト (USD) | 40～120 | 150～400 | 80～250 |
| 10種類のシャンクサイズ対応コスト (USD) | 500 (コレット10個) | 1,500～4,000 | 800～2,500 プラス加熱装置 |
| トルク伝達能力 (Nm、20mmシャンク) | 60～80 | 100～120 | 120～150 |
| 振動減衰 | 中程度 | 良好 | 優れている |
プロトタイピングや小ロット生産において、ERコレットが今も第一選択であり続けるのはなぜか？
プロトタイピングや低量生産では、段取り替えの速さと在庫コストが支配的な要素であり、どちらもERシステムに有利に働きます。CNCプログラマーが10 mmのエンドミルから6 mmのドリルに工具を変更する場合、ERシステムではコレットインサートを交換するだけで済み、20秒かかり、チャック本体のスピンドル内の位置を乱すことはありません。対照的に、固定径ホルダーはスピンドルから取り外す必要があり、工具長オフセット測定サイクルが必要で、1回の交換につき1～2分追加されます。一般的な10工具のジョブでは、この差によりセットアップあたり15～20分のサイクルタイムが節約でき、1時間80ドルの機械レートでは、セットアップあたり20～27ドルの節約になります。
エンジニアはどのような場合にERコレット以外の工作物保持システムを選ぶべきか？
ERコレットが最適な選択ではない具体的なシナリオが3つあります。1つ目は、切削トルクが80 Nmを超えるチタンやステンレス鋼の重荒加工です。この場合、工具の回転を防ぐためにサイドロックホルダーやWeldonフラット付きのミリングチャックが必要です。2つ目は、要求される表面粗さがRa 0.4マイクロメートル未満の超精密仕上げ加工です。ERコレットの振れにより、工作物に目に見える工具痕パターンが残るためです。3つ目は、アルミニウムの25,000 RPMを超える高速加工で、アンバランスなナットが振動を引き起こす場合です。この場合、工具寿命と表面品質を維持するために、バランスの取れた油圧式または焼き嵌め式ホルダーが必要です。これら以外のすべてのアプリケーションでは、ERコレットの精度、柔軟性、コストの組み合わせにより、それが論理的なデフォルトとなります。
FAQ
新品のERコレットの最大振れ公差はどのくらいですか？
プレミアムメーカーの新品の高品質ERコレットは、テストバーで測定した場合、ノーズ部で0.005 mm～0.008 mmの振れになります。標準的な工業グレードのコレットは0.010 mm～0.015 mmを示し、これはほとんどの穴あけや荒加工にはまだ許容範囲です。仕上げ加工では、認定された振れが0.005 mm以下のコレットを選択する必要があり、これらは通常「プレシジョン」または「UP」グレードと表示されています。
ERコレットはどのくらいの頻度で交換すべきですか？
ERコレットは、振れが0.025 mmを超えた場合、または内径ボアやテーパー面に目に見える摩耗、腐食、傷が現れた場合に交換する必要があります。平均寿命は、環境の清浄度や締付時のトルクにもよりますが、1,000～2,000回の工具交換です。コレットとナットのねじ部を定期的に清掃し潤滑することで、使用寿命を大幅に延ばすことができます。
ERコレットはインチサイズのチャックでメートル法のシャンクを保持できますか？
いいえ、ERコレットのクランプ範囲は正確に1 mmであるため、メートル法のシャンクにはメートル法のコレット、インチのシャンクにはインチのコレットが必要です。10 mmコレットで0.375インチ（9.525 mm）のシャンクをクランプしようとすると、過度の振れと不十分な把握力が発生します。最適な性能を得るには、常に正確なシャンク径に一致するコレットサイズを使用してください。
ERコレットナットを締め付ける正しいトルクは？
推奨締付トルクはコレットサイズによって異なります。ER-11は15～20 Nm、ER-16は30～40 Nm、ER-25は50～60 Nm、ER-32は70～80 Nmです。トルクレンチの使用は不可欠です。過度な締め付けはコレットを変形させ、締め付け不足は工具の引き抜きを引き起こすためです。初期締め付け後、熱膨張を考慮して最初の数回の切削後に再締め付けを行うことが良い習慣です。
ERコレットはフライス加工と旋削加工の両方で使用できますか？

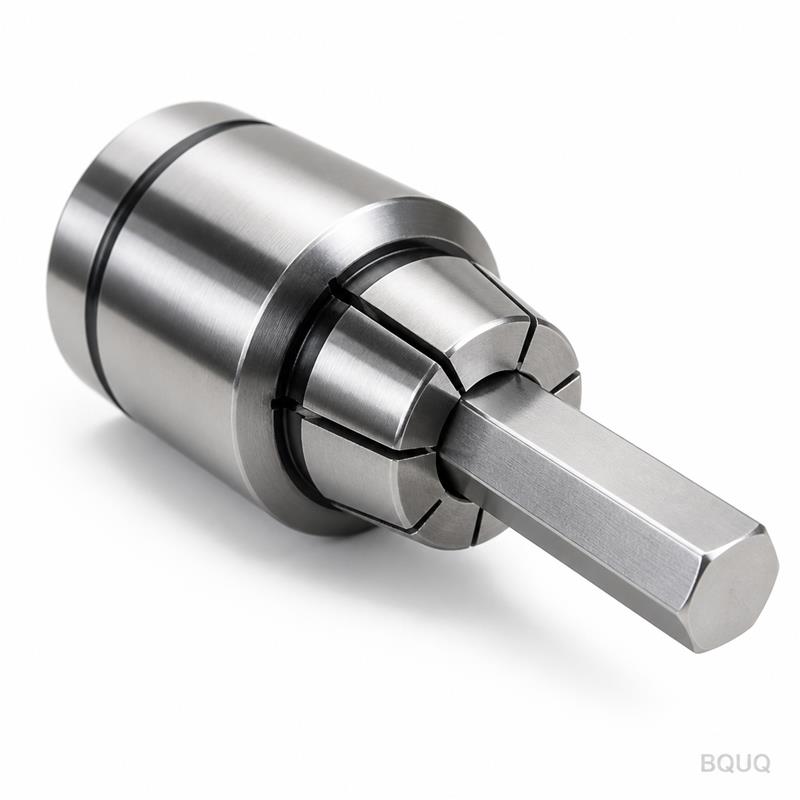

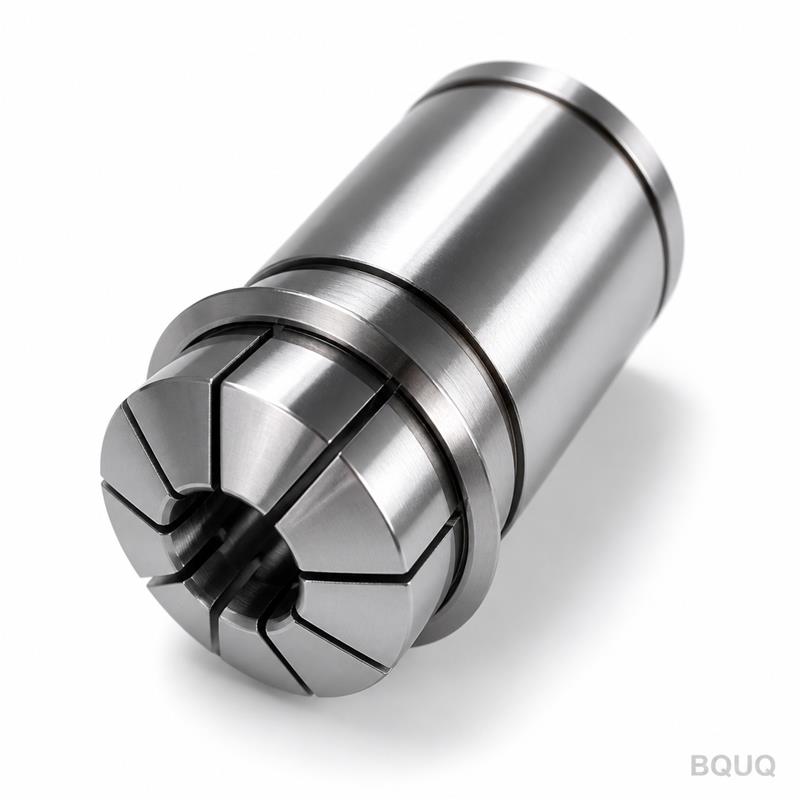

はい、ERコレットは、チャック本体が特定の工作機械インターフェース用に設計されていれば、フライススピンドルと旋盤の回転工具の両方で使用されます。旋削用途では、コレットチャックは切削工具だけでなく工作物の保持にも使用でき、クランプ精度は0.010 mm～0.020 mmです。工作物保持の場合、コレットは旋盤スピンドルに取り付けられ、棒材がボアを通して送られます。これは棒材供給式CNC旋盤で一般的です。
ER-32コレットとER-40コレットの違いは何ですか？
主な違いは、クランプ能力とコレットの物理的なサイズです。ER-32コレットは最大ボア20 mm、外径32 mmですが、ER-40コレットは最大ボア26 mm、外径40 mmです。より大きなER-40コレットは、より重い切削工具やより大きなシャンクに使用されますが、より大きなチャック本体が必要であり、より高いクランプ力を発生させます。
温度はERコレットの性能にどのように影響しますか？
80度を超える高温では、コレットのばね鋼が弾性記憶を失い、クランプ力が永久的に低下する可能性があります。重切削中、切削刃で発生した熱は工具シャンクを通ってコレットに伝わる可能性があるため、スピンドルを通したクーラントまたは外部フラッドクーラントの使用が重要です。突然の工具破損を防ぐために、コレットのスリットに熱変色（青焼け）の兆候がないか定期的に検査することをお勧めします。
