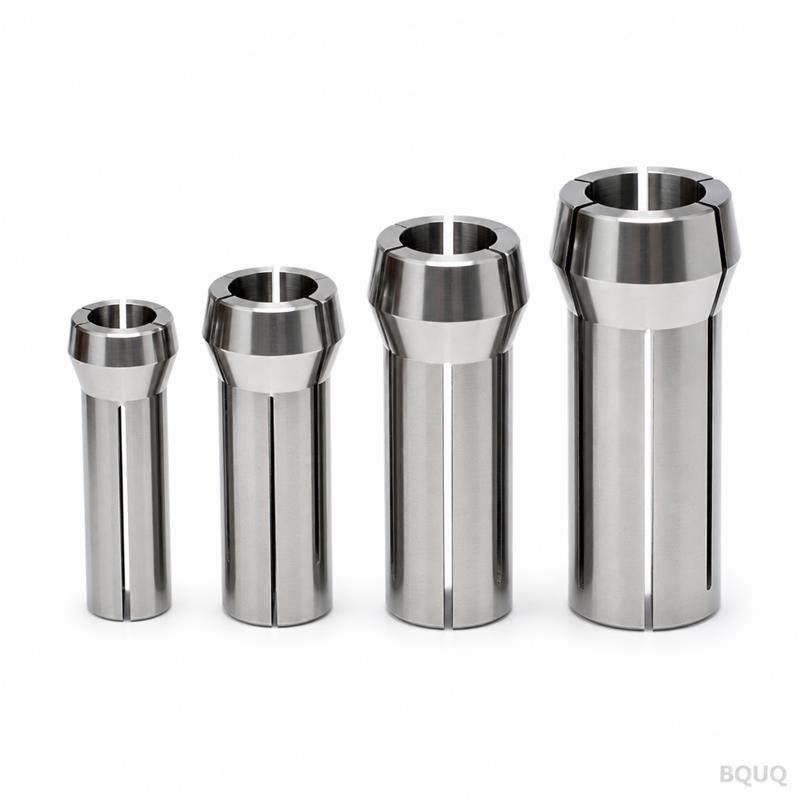

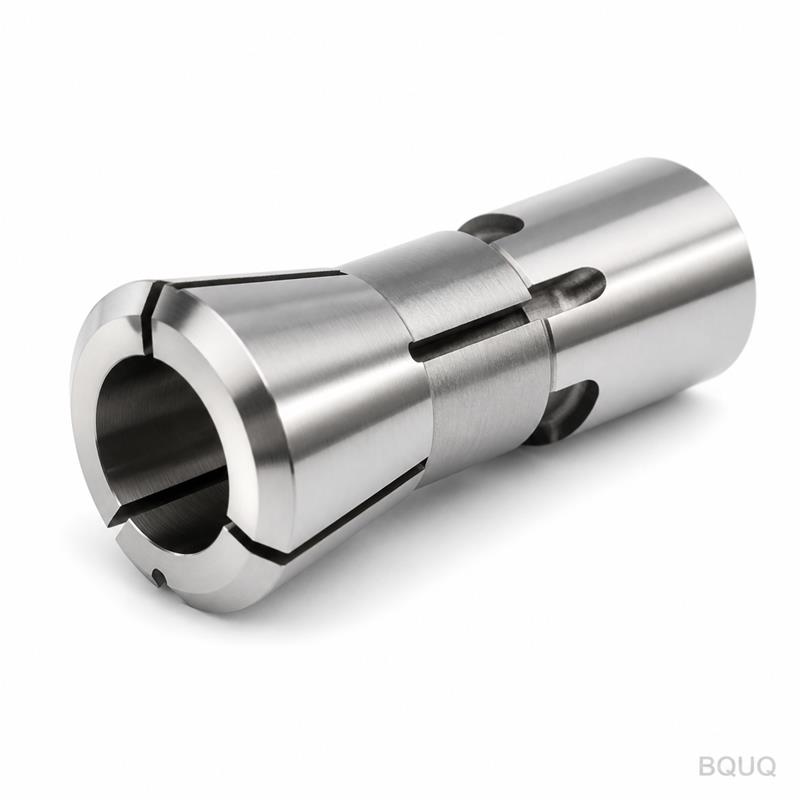

自動旋盤生産において丸穴コレットが不可欠な理由とは？
丸穴コレットは、自動旋盤加工の同心度、繰り返し精度、サイクルタイムを直接決定する精密工作保持部品です。棒材供給式CNC旋盤やカム式自動旋盤において、丸穴コレットは均一な円筒状の力でワークを把持し、通常0.005mm～0.013mmの振れ公差を達成するため、大量生産の旋削部品には欠かせない存在です。チャックジョーが点接触による変形を引き起こすのに対し、丸穴コレットはクランプ圧を全周に分散させるため、ワークの滑りや表面の傷跡を生じさせることなく、毎分8,000回転までの生産速度を実現します。
丸穴コレットは他のコレットタイプとどう違うのか？
丸穴コレットは、角材や六角材用に設計されたスクエアコレットやヘックスコレットとは異なり、内部把持面が完全な円筒状で、セレーション、溝、逃げ加工が一切ありません。内部に特徴的な形状がないということは、コレットが棒材に360度接触することを意味し、クランプ力を均等に分散させ、薄肉部品を変形させる局部的な応力集中を防ぎます。自動旋盤において、この全周接触は優れた把持剛性を提供し、ステンレス鋼で0.15mm/revの送り速度を維持しながら、Ra 0.8µm以下の表面仕上げを実現します。また、丸穴形状は棒材の装填も簡素化します。円筒状の入口面取り（通常30度）が材料をスムーズにガイドし、多爪チャックと比較して装填時間を15～20%短縮します。
丸穴コレットは生産においてどの程度の公差を達成できるのか？
BQUQの生産環境において、丸穴コレットは把持ゾーンでワークの同心度を一貫して0.008mm TIR（全指示子読み取り値）以内に維持し、最も精密な研削コレットでは0.005mmを達成します。標準的な丸穴コレットの把持径公差は通常+0.000mm～-0.005mmで、これはコレットが公称バー径よりもわずかに小さく作られ、確実な把持を保証することを意味します。例えば、20.00mmの丸穴コレットの実際の穴径は19.995mmとなり、重切削負荷下でのバーの引き抜きを防ぐ、制御された締まりばめを実現します。熱安定性も重要な要素です。焼入れされたコレットは、動作温度150℃までこれらの公差を維持しますが、それを超えると、熱膨張により10℃あたり0.002mmの半径方向の成長が加わる可能性があります。
丸穴コレットのワーク保持に最適な材料は？
丸穴コレットは、アルミニウム合金（6061-T6、7075-T6）、快削真鍮（C36000）、炭素鋼（12L14、1215）、ステンレス鋼（303、304）などの丸棒材に最適で、これらは世界の自動旋盤生産量の85%以上を占めています。最も重要な材料特性は、降伏強度と硬度の関係です。ブリネル硬度200 HB未満の材料（アルミニウム、真鍮、軟鋼）は表面損傷なく把持できますが、300 HBを超える硬い材料（熱処理鋼、チタン）では、応力集中を防ぐために表面粗さRa 0.2µmの研削穴が必要になる場合があります。304ステンレスのような切りくず破砕性の悪い材料の場合、丸穴コレットの均一な把持により、コレット界面での加工硬化を起こすことなく高い切削速度（最大120m/min）を可能にし、そうでなければ早期摩耗やスクラップの原因となります。
丸穴コレット工具のコストと寿命は？
自動旋盤用の標準的な丸穴コレット（例：16mmまたは20mm対応）の価格は通常45～180米ドルで、HardingeやSchaublinなどのメーカーの精密研削タイプは高価格帯にあります。丸穴コレットの工具寿命は開閉サイクル数に依存します。焼入れ・研削されたコレット（62～64 HRC）は、穴の摩耗が一般的な交換基準である0.010mmを超えるまでに、50万～100万サイクルに耐えます。毎分30個の生産速度では、これは再調整が必要になるまでにコレット1個あたり約300～550生産時間に相当し、再研削サービスは新品コレット価格の25～40%の費用がかかります。3交代制で稼働する一般的な自動旋盤の場合、年間のコレット支出は約1,200～2,500米ドルで、これは総工具費の3%未満ですが、部品品質に直接影響します。
コレット穴サイズの選択がサイクルタイムとスクラップ率に影響するのはなぜか？
正しい丸穴コレットサイズの選択はサイクルタイムに直接影響します。穴が大きすぎるとバーが滑り、押し戻りを防ぐために送り速度を下げる必要があります。一方、穴が小さすぎると把持力は増加しますが、バーに傷がついたり、送り詰まりを引き起こす可能性があります。BQUQの生産データによると、バー材より0.05mm大きい穴径のコレットを使用すると、同心度のずれによりスクラップ率が4.2%増加し、振動を避けるために許容主軸速度が20%低下します。逆に、バー材より0.02mm小さいコレット穴は、把持力を約30%増加させますが、摩擦によるバー装填時間がサイクルあたり0.5秒増加し、月10,000個の場合、83分の生産時間の損失となります。最適な方法は、使用時にマイクロメータで測定した実際のバー径に対して、+0.000～-0.010mm以内に合わせたコレット穴を使用することです。
一貫した性能を維持するための丸穴コレットのメンテナンス方法は？
丸穴コレットは、クーラント残渣や金属粉が穴に蓄積し、把持力を最大15%低下させるため、記載された公差を維持するには毎日の清掃と毎週の潤滑が必要です。推奨されるメンテナンス手順は、各シフト後に圧縮空気（6 bar）で穴を吹き飛ばし、コレットの外側テーパーに低粘度スピンドルオイル（ISO VG 10）の薄膜を塗布し、500生産時間ごとにプラグゲージで穴径を検査することです。穴の摩耗が0.010mmを超えたら、コレットを取り外して再研削する必要がありますが、これはコレットに穴径で少なくとも0.25mmの研削代がある場合にのみ可能です。BQUQでは、色分けタグシステムを導入しています。緑は新品、黄は30万～70万サイクルのコレット、赤は即時再調整が必要なコレットを示し、コレット関連のダウンタイムを38%削減しました。
| コレット穴サイズ (mm) | 標準価格 (USD) | サイクル寿命 (開閉) | 達成可能な振れ (mm TIR) | 推奨最大主軸速度 (RPM) |
| 10.00 | 55 | 700,000 | 0.005 | 10,000 |
| 16.00 | 85 | 600,000 | 0.008 | 8,000 |
| 20.00 | 120 | 550,000 | 0.008 | 6,500 |
| 25.00 | 165 | 500,000 | 0.010 | 5,000 |
| 32.00 | 210 | 450,000 | 0.013 | 3,500 |
丸穴コレットはいつ再研削ではなく交換すべきか？
丸穴コレットは、穴径の総減少量が0.25mmを超えた場合、外側テーパー面に焼き付きやスコアリングが見られる場合、または2回以上の再研削を経た場合は、再研削ではなく交換すべきです。再研削は穴の形状を回復しますが、コレットの壁厚も減少させ、半径方向の剛性を低下させ、高いクランプ力下での弾性変形を受けやすくします。例えば、公称壁厚4.0mmの20mmコレットは、最初の再研削（直径から0.125mm除去）後に把持剛性の約8%を失い、2回目の再研削後には15%を失います。コレットに熱変色の兆候（200℃以上の青または茶色の変色）が見られる場合は、硬度が55 HRC以下に低下し、ワークと主軸の両方にとってそれ以上の使用が危険であるため、交換が必須です。
丸穴コレットの一般的な故障モードとその防止策は？
丸穴コレットの最も一般的な3つの故障モードは、穴の摩耗、テーパーフレッティング、スロット割れであり、それぞれに明確な原因と防止策があります。穴の摩耗はバー材との研磨接触によって発生し、バー材を清浄に保ちスケールを除去し、送り前にバー表面に軽い切削油を塗布することで防止できます。テーパーフレッティングは、コレットの30度外側テーパーに鈍い灰色の堆積物として現れ、振動下でのコレットと主軸ノーズ間の微小な動きによって引き起こされ、メーカー仕様（通常20～30 Nm）への適切な潤滑とドローバーのトルク管理によって軽減されます。スロット割れは、コレットスロットの基部から発生し、過度のクランプ力や主軸の過速度による疲労破壊です。防止には、材料の降伏強度に応じた正しいクランプ力を計算し、標準的な丸穴コレットの定格最大回転数（主軸の最大定格速度の80%）を決して超えないことが必要です。
丸穴コレットは非標準の棒材用にカスタマイズできますか？
はい、丸穴コレットは非標準の棒材径用にカスタマイズ可能で、0.5mm刻みのメートルサイズや1/64インチ刻みのインチサイズに対応し、通常のカスタマイズ納期は5～7営業日です。カスタマイズには、CNC内面研削盤を使用した正確な径への穴加工、その後の熱処理、+0.000～-0.005mmの必要な公差を達成するための最終研削が含まれます。極小径（3mm未満）や大径（50mm超）の場合、カスタムコレットは潰れを防ぐために変更されたスロット形状を持つ特別なコレットブランクが必要になる場合があり、コストが30～50%増加します。BQUQでは、インチベースの機械でメートルサイズの棒材を加工するクライアント向けにカスタム丸穴コレットを定期的に製造しており、公称仕様だけでなく実際の材料径に合わせて穴を正確に合わせるために、注文時に実際の棒材サンプルを提供することを推奨しています。
自動旋盤への丸穴コレット取り付けのベストプラクティスは？
丸穴コレットを取り付ける際のベストプラクティスは、コレットテーパーと主軸ノーズテーパーの両方を糸くずの出ない布で清掃し、嵌合面に二硫化モリブデングリースの薄膜を塗布し、完全に着座させるためにわずかにひねりながらコレットを挿入することです。ドローバーは3段階で段階的に締め付ける必要があります。最初に全トルクの50%、次に75%、最後に100%で、毎回主軸を手で回転させて結合がないか確認します。取り付け後、棒材を使用してテストサイクルを実行し、コレットフェースでダイヤルインジケータを使用して振れを測定します。振れが0.013mm TIRを超える場合は、コレットを取り外し、180度回転させて再取り付けし、テーパーの不一致を解消する必要があります。大量生産では、校正された設定にドローバーをトルク管理し、毎回トルクレンチを使用することを推奨します。わずか10%の過締め付けでもコレット寿命が30%低下する可能性があるためです。
丸穴コレットはどのくらいの頻度で検査すべきか？
丸穴コレットは、各シフト開始時に目視検査し、500生産時間または30日のいずれか早い方で、プラグゲージによる寸法検査を実施する必要があります。寸法検査では、穴径を3点（前端、中央、後端）で測定し、不均一なクランプ力やドローバー部品の摩耗を示すテーパーやベルマウス状を検出する必要があります。いずれかの測定値が公称値から0.008mm以上ずれている場合は、コレットをサービスから外し、再研削または交換する必要があります。
丸穴コレットと段付きコレットの違いは何か？
丸穴コレットは連続した円筒状の穴を持ち、棒材の全長を把持しますが、段付きコレットは段付きの穴を持ち、より小さい径のセクションがワークの一部のみを把持し、通常は既に加工された径を把持するために使用されます。段付きコレットは、ワークに肩部や縮径部がある二次加工に使用されますが、把持面積が小さく、トルク容量が低くなります。自動旋盤での一次バー加工には、最大の把持面積と軸方向切削力に対するバー押し戻しへの最大の耐性を提供する丸穴コレットが好まれます。
丸穴コレットは六角棒や角棒を保持できますか？
いいえ、丸穴コレットは丸棒材専用に設計されており、六角棒や角棒を適切に把持することはできません。円筒状の穴は異形棒の角部にのみ接触し、滑りや部品の変形を引き起こします。異形棒材には、角部に対応するセレーションや逃げを備えた対応する形状の穴を持つ六角コレットまたはスクエアコレットを使用する必要があります。丸穴コレットを異形材に使用しようとすると、即座にスクラップ部品が発生し、コレットと主軸に損傷を与える可能性があります。
主軸速度は丸穴コレットの性能にどのように影響するか？
主軸速度は、遠心力によってコレットが外側に膨張し、高速回転時に把持力が低下するため、丸穴コレットの性能に直接影響します。ほとんどの丸穴コレットの臨界速度閾値は約6,000 RPMで、これを超えると把持力が最大25%低下する可能性があり、ドローバー圧力の補正増加が必要になります。8,000 RPM以上の高速加工では、把持部の質量を低減したバランスドコレットの使用を推奨します。これらは特注品として15～20%のコストプレミアムで入手可能です。
標準的な丸穴コレットの最大クランプ力は？
標準的な丸穴コレットの最大クランプ力はサイズに依存しますが、30度テーパーの20mmコレットの場合、ドローバーが最大定格引き力（通常30 kN）のとき、理論上の最大半径方向クランプ力は約18,000 Nです。ただし、実際の安全なクランプ力は棒材の材料降伏強度によって制限されます。アルミニウムの場合、表面のくぼみを避けるための最大安全クランプ力は約8,000 Nですが、焼入れ鋼では最大15,000 Nまで可能です。安全なクランプ力を超えると、棒材に永久的な変形が生じ、コレットの把持精度が低下します。
使用しないときの丸穴コレットの保管方法は？
丸穴コレットは、清潔で乾燥した環境、できれば乾燥剤入りの密閉プラスチック容器に、防錆油の薄膜を塗布して保管する必要があります。精密研削面に切り欠きやバリが生じる可能性があるため、保護セパレーターなしでコレットを直接積み重ねないでください。保管前に、穴が清潔で切りくずがないことを確認し、穴とテーパー面の両方に軽く油を塗布してください。これにより腐食を防ぎ、必要なときにすぐに使用できる状態を確保できます。
自動旋盤生産から最大の生産性を求めるエンジニアにとって、丸穴コレットの精密な選択とメンテナンスは不可欠です。BQUQのチームは、CNC加工と自動旋盤用の精密ワーク保持において20年の経験を持ち、お客様の特定の材料、公差、生産量要件に合わせた正しいコレットの選定を支援します。カスタム丸穴コレットの12時間見積もり、または標準コレットサイズのコンサルティングについては、今日すぐにお問い合わせください。Email: sc@bquq.com、WhatsApp: +86 13713157787、または www.bquq.com をご覧ください。
