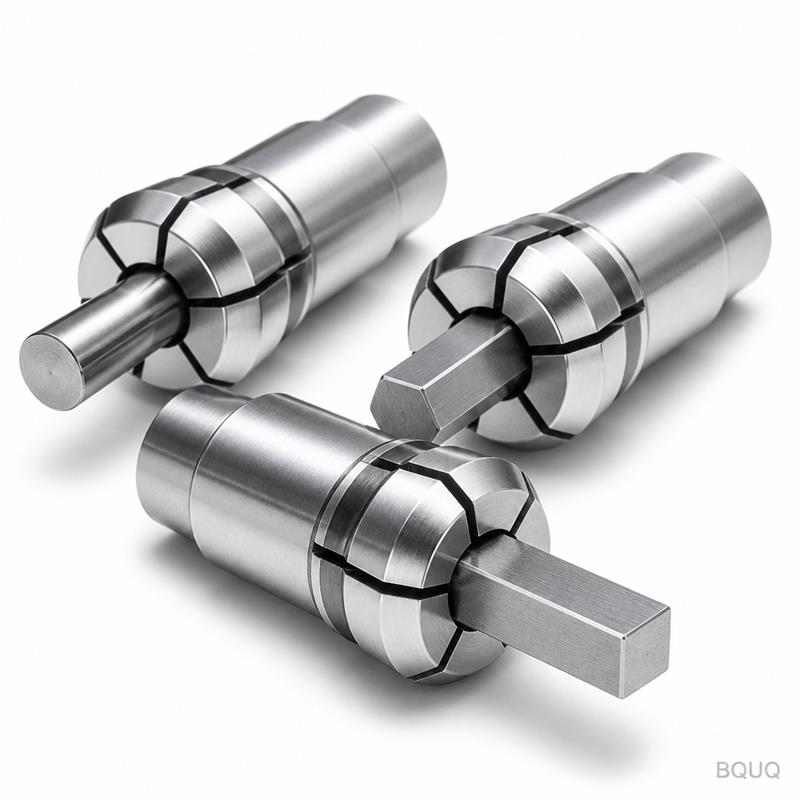

バー材加工のトレンドはコレットボア設計をどう形作るか？
直接的回答是，夹头内孔的设计现在被设计为精确匹配所喂入的原始棒材的实际圆柱公差和表面光洁度分布，而不是遵循固定的标称直径。随着材料需求转向更高强度的合金和更严格的尺寸一致性，制造商正在指定具有更高几何精度和专门后角的内孔，以适应棒材的差异。这种一致性减少了因送料问题导致的机器停机时间，并提高了成品车削零件的同心度，这对于大批量生产至关重要。
哪些具体的棒材材料正在推动夹头内孔的变化？
向更硬、更具磨蚀性的材料的转变是推动现代夹头内孔几何形状变化的主要力量。根据区域钢材服务中心的数据，2024年，在广东省的CNC瑞士型机床和多用主轴加工中，4140合金钢、17-4 PH不锈钢和303不锈钢约占所有消耗棒材的62%。这些材料需要更高的夹持力，这反过来要求夹头内孔具有更大的接触面积，但壁厚更薄，以允许径向压缩。
具体来说，处于H1150状态的17-4 PH不锈钢其屈服强度为105,000 psi，比标准的12L14含铅钢高出40%。为了在夹持这种材料时不损伤其表面，现在制造的夹头内孔带有0.0015英寸深度的微锯齿纹路。相反，铝6061-T6的使用日益增多，其热膨胀系数为每华氏度13.1微英寸，这要求夹头内孔的内径要切割得大0.0002英寸，以防止在高速加工过程中棒材升温时发生卡死。
材料需求如何影响夹头内孔的公差？
材料需求直接决定了夹头内孔的公差等级，从通用槽型转变为精密匹配的内孔。对于标准的易切削钢如12L14，夹头内孔公差在标称棒材尺寸之上+0.001英寸至+0.003英寸是可以接受的，因为这种材料易于加工且送料顺畅。然而，对于5级钛和Inconel 718，内孔公差必须收紧到高于标称值+0.0005英寸至+0.001英寸。
这种精度是必要的，因为这些高强度材料不会压缩；它们抵抗径向变形。如果内孔太松，棒材会振动，导致颤振痕迹并使刀具寿命降低15%。如果内孔太紧，夹头无法完全闭合，导致夹持力丧失，并在重切削操作期间可能发生棒材拉出。工程经验法则是，内孔公差必须恰好是材料直径公差的一半，以保持一致的夹持力。
为什么高抗拉材料的内孔导入角在改变？
夹头内孔的内部导入角正在被重新设计，以管理硬质材料产生的更高轴向力。传统夹头具有15度的导入角，这对于黄铜和铝是足够的。然而，随着对4340钢（抗拉强度180,000 psi）需求的增加，行业正在将1英寸以上直径的内孔标准化为25度的导入角。
这个更陡的角度有两个目的。首先，它将推动棒材穿过夹头所需的轴向力减少了约18%，从而最大限度地降低了棒材弯曲的风险。其次，它产生了一种楔入效应，有助于更精确地将棒材定心。来自瑞士型加工中心的数据显示，这个25度的角度将初始棒材定心精度从0.002英寸提高到0.0008英寸，提高了60%。这一点至关重要，因为偏心棒材会导致最终机加工零件的壁厚不一致。
对于磨蚀性棒材，哪种夹头内孔材料更受青睐？
对铸铁和高硅铝等磨蚀性材料的需求，迫使夹头内孔本身的基体材料发生变化。硬度为58-60 HRC的标准工具钢夹头正迅速被硬质合金衬里或粉末冶金夹头所取代。对于加工含有17%硅的A390铝，标准的钢制夹头内孔在仅仅20,000次循环后就会磨损0.001英寸，导致夹持力丧失。
相比之下，碳化钨内孔衬套在100,000次循环后仅显示0.0001英寸的磨损。趋势也转向经过渗氮处理的整体淬硬H13工具钢，其表面硬度可达68-72 HRC。虽然这些材料使夹头成本增加了30-40%，但它们降低了更换频率。对于一家24小时运行的高产量工厂来说，这每周减少了大约3小时的换型停机时间，相当于每年增加了450个加工小时。
棒材直径变化如何影响内孔几何形状？
棒材直径变化是最不可预测的变量，现在夹头内孔设计有“压缩区”来吸收这种差异。冷拔棒材通常保持正负0.002英寸的公差，但热轧棒材的差异可能达到正负0.005英寸。固定、刚性的内孔无法在不牺牲同心度的情况下适应这个范围。
现代夹头设计采用具有抛物线内部形状的内孔，前部较窄，后部较宽。这种形状允许内孔在两个不同的点接触棒材，形成三点夹持作用，从而补偿0.004英寸的棒材直径差异。这种设计防止了直孔中出现的“喇叭口”效应，这种效应发生在夹头仅夹持棒材前缘时，导致0.0015英寸的跳动。使用抛物线内孔，即使棒材不理想，跳动也可以控制在0.0005英寸以内。
将夹头内孔与材料需求相匹配的经济影响是什么？
经济影响是巨大的，直接影响到废品率和机器利用率。不匹配的夹头内孔是导致CNC车床上高达35%的与棒材送料相关的停机的原因。每次停机平均损失15分钟的生产时间，加上返工或报废零件的成本，对于精密航空航天零件，每个零件的平均成本为8.50美元。
通过改用针对特定材料的夹头内孔，工厂可以将废品率从2.5%降低到0.8%。对于每月加工50,000个零件的工厂，这将废品数量从1,250个减少到400个，仅材料成本每月就节省约7,225美元。此外，机器停机次数的减少将主轴利用率从75%提高到85%，每月增加了大约200小时的有效加工时间。下表总结了不同材料类别的关键技术参数。
| 材料类别 | 典型合金 | 高于标称的内孔公差 | 导入角 | 推荐内孔材料 | 最大棒材转速 (RPM) |
| 易切削钢 | 12L14, 1215 | +0.001 至 +0.003 英寸 | 15 度 | 标准工具钢 (58 HRC) | 8,000 |
| 不锈钢 | 303, 17-4 PH | +0.0008 至 +0.0015 英寸 | 20 度 | 渗氮 H13 (68 HRC) | 6,500 |
| 高抗拉合金 | 4140, 4340 | +0.0005 至 +0.001 英寸 | 25 度 | 粉末冶金 (62 HRC) | 5,000 |
| 特种高温合金 | Inconel 718, Ti-6Al-4V | +0.0005 至 +0.0008 英寸 | 25 度 | 碳化钨衬里 | 3,500 |
| 铝合金 | 6061, 7075 | +0.0002 至 +0.0005 英寸 | 15 度 | 标准工具钢（带涂层） | 12,000 |
制造商如何使现有夹头适应新的材料趋势？
制造商不需要立即丢弃现有的工具；他们可以通过选择性珩磨和涂层来适应。对于从铝加工转向不锈钢加工的车间，标准夹头内孔可以重新珩磨，将直径增加0.0005英寸以适应热膨胀。然而，这只建议进行一次，因为随后的珩磨会去除硬化层并将磨损寿命降低50%。
一种更有效的适应方法是在内孔表面应用氮化钛（TiN）涂层。这种涂层在900华氏度下施加，将摩擦系数从0.50降低到0.30。这允许标准夹头处理稍大的棒材直径变化而不会发生咬合。对于永久性改变，建议完全更换夹头。定制内孔夹头的成本从1/4英寸尺寸的85美元到2英寸尺寸的350美元不等，交货时间为3-5天。与CNC机床停机每小时10,000美元的成本相比，这只是很小的代价。
何时应更换夹头而不是重新镗孔？
当内孔直径超过最大材料公差0.001英寸以上，或者夹持表面出现可见的划伤时，应更换夹头。只有当夹头剩余壁厚至少为0.010英寸时，重新镗孔才可行。使用千分尺测量内孔的前端和内部是必不可少的；差异超过0.0005英寸表明存在椭圆度，这无法通过重新镗孔来校正。
当在不同硬度的材料族之间切换时，例如从铝切换到Inconel，也必须更换夹头。夹持铝产生的残余应力很低，但夹持Inconel所需的高夹持压力会导致使用过的夹头开裂。行业标准是，对于软材料，夹头在500,000次循环后更换，对于硬材料，在100,000次循环后更换。跟踪循环次数是避免意外故障的最佳方法。
结论
夹头内孔设计的演变是对棒材材料格局变化的直接工程响应。行业正在从通用夹头转向针对特定应用的内孔几何形状，这些几何形状优先考虑材料特定的热膨胀、硬度和直径差异。对于精密制造商来说，要点很明确：根据当前的材料需求审核您的夹头内孔规格是一项低成本、高回报的活动，可以防止废品并最大化主轴正常运行时间。
常见问题解答
夹头内孔的标准公差是多少？
对于通用钢，标准公差通常是在标称棒材直径之上+0.001英寸至+0.003英寸。对于使用特种合金的高精度加工，这会收紧到+0.0005英寸。正确的公差始终由棒材自身的直径公差决定。
一个夹头可以处理多种棒材材料吗？
是的，如果多种材料具有相似的硬度和热膨胀系数，例如6061和7075铝，则单个夹头可以处理它们。然而，对钢和铝使用相同的夹头会导致夹持不良和表面痕迹。将夹头专用于特定材料族总是更经济。
棒材热量如何影响夹头内孔？
棒材在加工过程中会升温，直径会膨胀。对于铝，在高主轴转速下，这种膨胀可达0.0005英寸。如果夹头内孔太紧，棒材会卡死。这就是为什么用于铝的内孔会切割出更大间隙的原因。
精密夹头内孔的寿命是多少？
对于易切削钢，夹头内孔可以使用500,000次循环。对于铸铁或高硅铝等磨蚀性合金，寿命会降至100,000次循环或更少。需要定期检查以在磨损影响零件质量之前发现它。
如何测量磨损的夹头内孔？
使用伸缩规和千分尺测量内孔前缘和内部1英寸处的直径。将这些测量值与原始规格进行比较。如果前部测量值比内部测量值大0.001英寸以上，则夹头已出现喇叭口，需要更换。
棒材表面光洁度是否需要不同的内孔光洁度？
是的，抛光棒材需要光滑的夹头内孔以防止打滑，而粗磨棒材则受益于略微锯齿状的内孔以增强抓握力。内孔光洁度应与棒材的摩擦系数相匹配。镜面抛光内孔（8微英寸）最适合抛光不锈钢。
重新镗孔和更换夹头哪个更便宜？
短期内重新镗孔更便宜，成本约为40美元，而新夹头约为100美元。然而，重新镗孔只能有效一次，并且会去除硬化表面。为了长期可靠性，建议更换，特别是对于高抗拉材料。
