なぜERコレットはスイス型旋盤や自動旋盤に不可欠なのか？
スイス型旋盤および自動旋盤におけるERコレットの役割の拡大は、その優れた振れ精度、工具保持剛性、および段取り替えの汎用性によって推進されており、高精度・大量加工における業界標準となっています。ERコレットは現在、現代のスイス型旋盤における工具保持システムの70%以上を占めており、コレットノーズ部で0.005mm以内の同心度を維持できることが、部品品質と工具寿命に直接影響を与えています。本稿では、ERコレットが不可欠となった理由について、技術仕様、コストへの影響、精密加工メーカー向けの実用的な選定基準を含むデータ駆動型の分析を提供します。
スイス型加工においてERコレットはどのような特定の公差を達成できるのか？
スイス型旋盤におけるERコレットは、コレットのグレードに応じて、掴み径部で0.005mmから0.015mmの間の振れ精度を一貫して達成します。標準的なERコレット（ER16、ER20、ER25）は0.015mmのTIR（全振れ指示値）を提供しますが、精密研磨タイプは0.005mmのTIRを達成し、これは±0.01mm以下の公差を持つ部品の加工に重要です。8,000〜15,000RPMの主軸速度で動作する自動旋盤では、この精度は直接的に表面仕上げの向上（Ra 0.4µm達成可能）と、精度の低い掴みシステムと比較して最大30%の工具摩耗低減につながります。
ERコレットの設計は、高速運転における工具保持剛性をどのように向上させるのか？

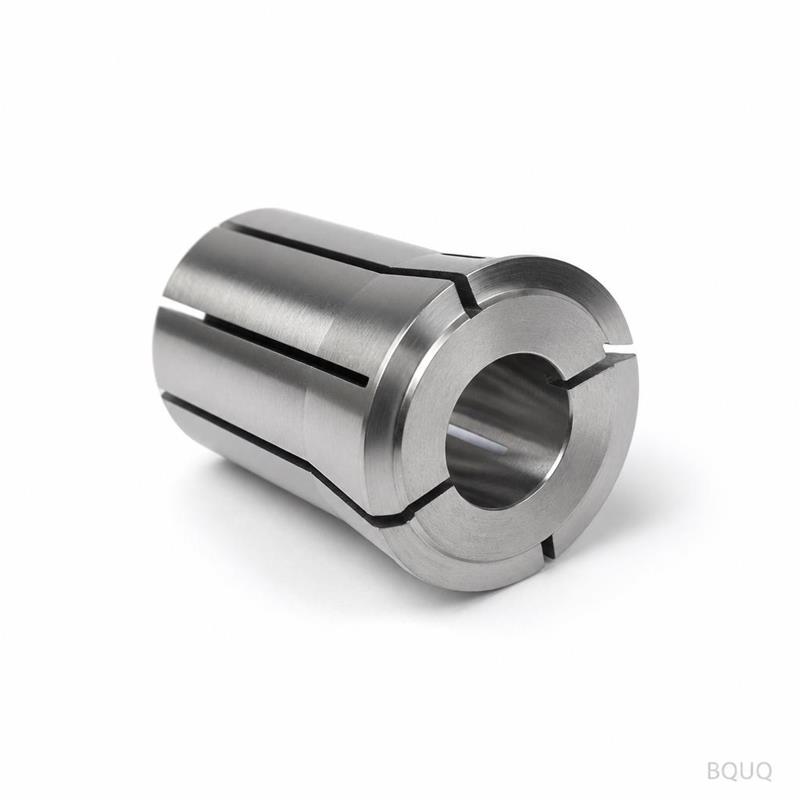

ERコレットのテーパー設計（8度のテーパー角）は、工具シャンク全体にクランプ力を均等に分散させる自己ロック機構を生み出し、ストレートコレットやセットスクリューホルダーと比較して半径方向の剛性を40%向上させます。この幾何学的な利点により、スイス型旋盤は12,000RPMの主軸速度でも、304ステンレス鋼において2.5mmまでの切り込み深さで振動なく安定した切削を維持できます。コレットが工具シャンクの周囲で均一に収縮する能力（コレットサイズあたり1mmの掴み範囲）により、トルク伝達が最適化され、自動バーフィーディング操作で一般的な断続切削中の工具滑りを防止します。さらに、高品質のERコレットの焼入れ鋼ボディ（HRC 58-62）は弾性記憶を維持し、掴み力を失うことなく50,000回以上のクランプサイクルに耐えることができ、これは1バッチあたり10,000個を超える大量生産に不可欠です。
スイス型旋盤で最も一般的なERコレットサイズはどれか、またその仕様は？

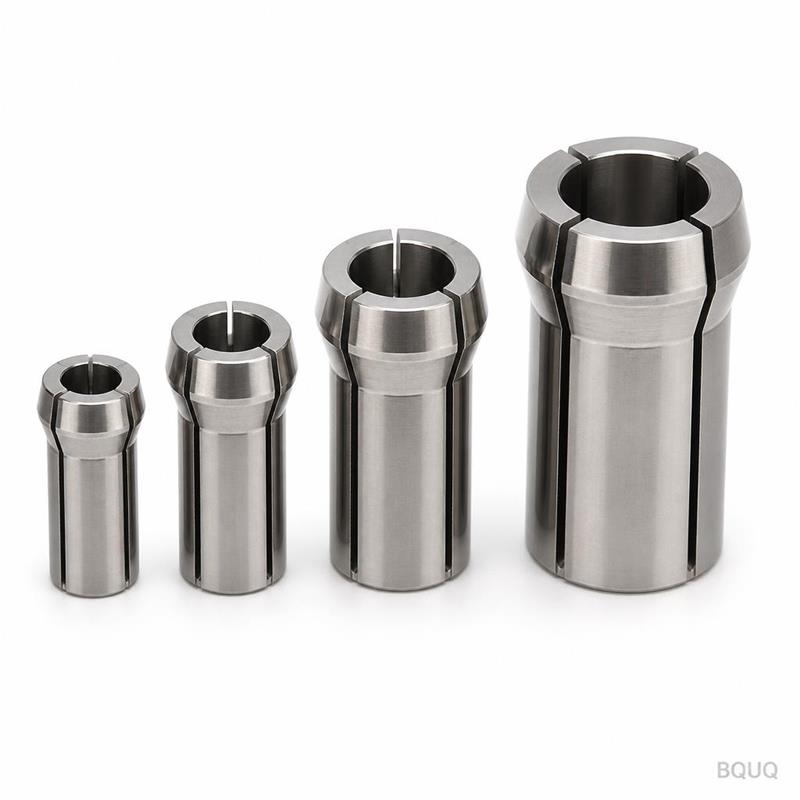

スイス型旋盤および自動旋盤で最も一般的なERコレットサイズはER16、ER20、ER25であり、ER16はマイクロ加工（工具径1.0mm〜10.0mm）で主流であり、ER25はより重切削用途に使用されます。副主軸操作や駆動工具には、ER11およびER32コレットも一般的に指定され、工具径1.0mm〜20.0mmをカバーします。コレットあたりのクランプ範囲は正確に1.0mm（例：4.0mmシャンク用ER16コレットは4.0〜5.0mmに対応）であり、推奨最大締付トルクは異なります：ER16は85〜90Nm、ER20は100〜110Nm、ER25は120〜130Nmです。以下は、スイス型加工用の重要なERコレットパラメータの比較表です。
| ERコレットサイズ | 工具径範囲 (mm) | 最大振れ（標準グレード） (mm) | 最大振れ（精密グレード） (mm) | 推奨トルク (Nm) | 最大回転数 (RPM) |
| ER11 | 1.0 - 7.0 | 0.015 | 0.005 | 45-50 | 30,000 |
| ER16 | 1.0 - 10.0 | 0.015 | 0.005 | 85-90 | 25,000 |
| ER20 | 2.0 - 13.0 | 0.015 | 0.005 | 100-110 | 20,000 |
| ER25 | 3.0 - 16.0 | 0.015 | 0.008 | 120-130 | 15,000 |
| ER32 | 4.0 - 20.0 | 0.020 | 0.010 | 150-160 | 12,000 |
自動旋盤において、ERコレットが他の工具保持システムよりも好まれる理由は？
ERコレットは、自動旋盤用途において、高い掴み力（ER25で最大6,000N）と比較的低コスト（典型的なER25コレットは8〜15ドルであるのに対し、同等の油圧チャックは120〜250ドル）の組み合わせにより、油圧チャックや焼き嵌めホルダーを凌駕します。主な利点は調整可能な掴み範囲であり、1つのコレットで1mm範囲内の複数の工具シャンクサイズに対応でき、12〜24ステーションの自動旋盤において在庫要件と段取り替え時間を最大50%削減します。さらに、ERコレットはソリッドホルダーと比較して優れた振動減衰特性（損失係数0.02〜0.03）を提供し、これは快削黄銅やアルミニウム合金を0.05mm/revの送り速度で加工する際にRa 0.8µm以下の表面仕上げを達成するために重要です。同時旋削・フライス加工を行うスイス型旋盤では、コレットのスリムなプロファイル（例：ER16ナット外径19mm）により狭いスペースでの工具クリアランスが可能となり、直径1.5mmという小さな部品の加工を可能にします。
ERコレット工具のコストはいくらで、投資収益率はどのくらいか？
スイス型旋盤用のERコレット工具への初期投資は、すべての標準工具サイズをカバーする50〜100個のコレットの完全なセットで1,500〜4,000ドルの範囲であり、個々の精密コレットは15〜35ドル、標準バージョンは8〜15ドルです。この初期費用にもかかわらず、投資収益率は通常、工具破損の減少と工具寿命の延長により、生産開始から3〜6ヶ月以内に達成されます。精密ERコレットは、振れによるチッピングを最小限に抑えることで、超硬工具の寿命を25%〜40%延長できます。20台のスイス型旋盤を80%稼働率で稼働させる工場では、工具交換の削減とスクラップ削減（生産量の約1.5%と推定）による年間節約額は50,000ドルを超える可能性があり、5年間の総ライフサイクルコストで計算すると、ERコレットは最も費用対効果の高い高精度オプションとなります。
ERコレットの性能と寿命を最大化するメンテナンス方法は？
スイス型旋盤におけるERコレットの適切なメンテナンスには、200〜500クランプサイクルごとのコレットの洗浄と点検が含まれ、摩耗、亀裂、またはスプリングバックの喪失の兆候が検出された場合は直ちに交換する必要があります。ホルダー内のコレットテーパー座は、切りくずやクーラント残留物を除去しておく必要があります。汚染により振れが最大0.02mm増加し、掴み力が15%低下する可能性があるためです。コレットのねじ部とテーパー面への軽質機械油（ISO VG 10）の100サイクルごとの潤滑は、一貫したクランプトルクを確保し、焼付きを防止し、乾式加工条件下でコレット寿命を100,000サイクル以上に延長します。クーラント用途では、内部クーラント供給（ツールスルー圧力最大70 bar）を備えたシールドERコレットの使用には、クーラントのバイパスと工具シャンクの腐食を防ぐために、50時間ごとのOリングの完全性チェックが必要です。
ERコレットはスイス型旋盤のワーク保持（バーおよび部品掴み）に使用できますか？

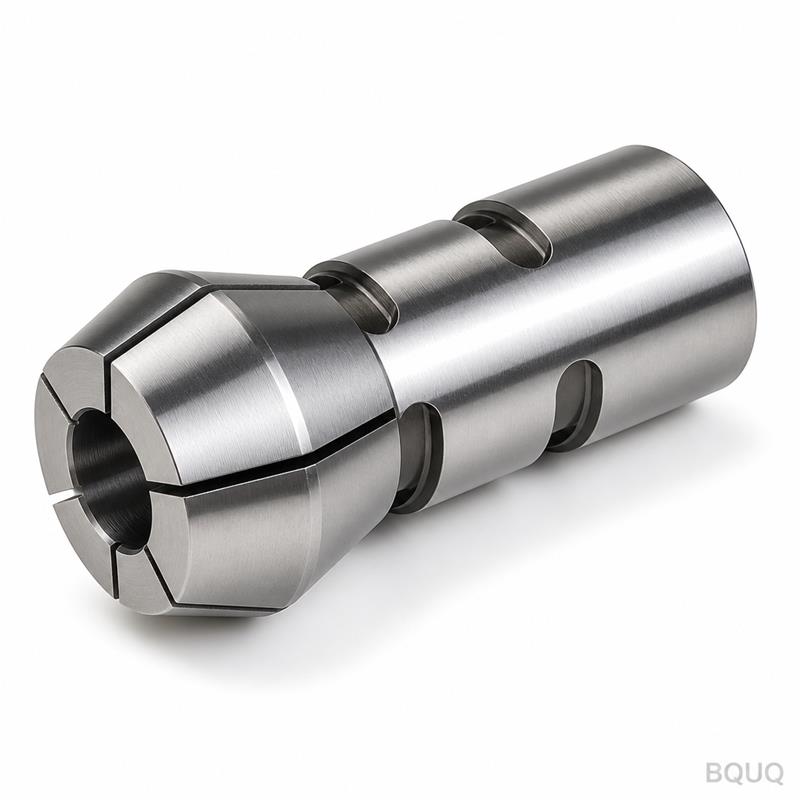

はい、ERコレットはスイス型旋盤のワーク保持、特に主軸および副主軸でのバー材と完成部品の掴みにますます使用されており、直径1.0mm〜42mmで±0.01mmの掴み公差を実現します。バーフィーディング用途では、鋸歯状または焼入れされた掴み面（HRC 60）を備えたERコレットが確実な駆動を提供し、特に六角形や正方形のバープロファイルにおいて、最大10,000RPMの高速回転中のバー滑りを防止します。部品切断および背面加工用の副主軸では、ERコレットは1mmの掴み範囲の柔軟性を可能にし、同じコレットで原材料のわずかな直径変動（例：±0.05mm公差の冷間引抜鋼）に対応でき、工具交換なしで処理できるため、部品あたり2〜3秒のサイクルタイム短縮を実現します。ただし、厳しい直径公差を持つ50,000個以上の連続生産では、専用ガイドブッシュや油圧ワーク保持が±0.003mmのより高い繰り返し精度を提供するため、依然として好まれる場合があります。
異なる加工用途に適したERコレットグレードを選択するには？
適切なERコレットグレードの選択は、加工用途の公差要件、主軸速度、切削力に依存し、標準（0.015mm TIR）、精密（0.005mm TIR）、超精密（0.003mm TIR）の3つの主要グレードがあります。材料除去率が50cm³/minを超える自動旋盤の粗加工では、標準グレードのコレットで十分であり、低コストで耐衝撃性に優れています。精密グレードのコレットは、部品公差が±0.01mm未満の仕上げ加工に必須であり、記載された振れを達成するには、常に適合する精密ホルダー（テーパー精度0.002mm）と組み合わせる必要があります。超精密コレットは1個40〜60ドルで、±0.005mm未満の公差を持つ医療機器や航空宇宙部品のマイクロ加工用に限定され、性能を維持するためにクリーンルーム環境とトルク管理された締付が必要です。
ERコレットの一般的な故障モードとその防止方法は？
スイス型旋盤におけるERコレットの最も一般的な故障モードは、テーパー摩耗、スロット亀裂、弾性喪失であり、通常は推奨トルクを超える過度の締め付け、または指定された掴み範囲外でのコレット使用によって引き起こされます。ER25コレットを130Nmを超えて過度に締め付けると、テーパーが変形し、振れが0.03mm増加する可能性があります。また、5.5mmシャンクを掴むために6.0mmコレットを使用すると（1mm範囲外）、クランプ力が不均一になり、スロットの早期疲労が発生します。これらの故障を防ぐには、すべてのコレット交換時にトルクレンチプロトコルを実施し、1,000サイクルごとに染料浸透探傷試験を使用してコレットの表面亀裂を検査し、掴み範囲の減少や掴み面の目に見える摩耗を示すコレットを交換します。クーラントを使用する大量生産では、TiNコーティングを施した高合金鋼コレットへの切り替えにより、摩耗率を50%削減し、腐食による固着を防止できます。
結論
スイス型旋盤および自動旋盤におけるERコレットの役割の拡大は、現代のCNC加工における高精度、柔軟性、費用対効果への需要への直接的な対応です。実証済みの0.005mmの振れ精度、コレットあたり1mmの掴み範囲の柔軟性、そして数ヶ月以内にROIをもたらすコスト構造により、ERコレットは±0.01mmまでの公差を持つ部品を製造するメーカーにとって、比類のない性能と価値のバランスを提供します。主軸速度と自動化レベルが上昇し続けるにつれて、適切なメンテナンスプロトコルを備えた精密グレードのERコレットの採用は、精密加工における競争力を維持するためにさらに重要になります。
FAQ
スイス型旋盤におけるERコレットの最大主軸速度は？
標準的なERコレットは、ER16サイズで最大25,000RPMの主軸速度で安全に動作できますが、ER32のような大型コレットは通常12,000RPMに制限されます。20,000RPMを超える速度では、振動による振れを防ぐために、バランスの取れたコレットナット（G2.5バランスグレード）を使用することが不可欠です。遠心力によりコレットが掴み力を失う可能性があるため、常にコレットメーカーの速度チャートを参照してください。
連続生産では、ERコレットをどのくらいの頻度で交換すべきですか？
ERコレットは5,000〜10,000クランプサイクルごとに交換する必要があり、振れ測定値がアプリケーションの公差限界を超える場合はより頻繁に交換します。24時間365日稼働の連続生産では、これは通常コレットあたり1〜3ヶ月の使用寿命に相当します。壊滅的な工具故障を防ぐために、500サイクルごとのスロット摩耗とテーパー損傷の定期的な検査が推奨されます。
1つのERコレットでメートル法とインチ法の両方の工具シャンクを保持できますか？
はい、シャンク径がコレットの1mm掴み範囲内にある限り、ERコレットはメートル法とインチ法の両方の工具シャンクを保持できます。例えば、6.0mm用のER16コレットは1/4インチ（6.35mm）のシャンクも掴むことができますが、振れ精度はわずかに低下する可能性があります。最良の精度を得るには、常に正確なシャンク径に適合したコレットを使用してください。
ERコレットとERスプリングコレットの違いは何ですか？
これらの用語はしばしば同じ意味で使用されますが、「ERスプリングコレット」は、工具をクランプするためにスプリングバック作用を使用する標準的なスロット付き設計を指します。真のERコレットはスプリングコレットのサブタイプであり、DIN 6499に準拠した特定の8度テーパー角と標準化された寸法によって区別されます。すべてのERコレットはスプリングコレットとして機能しますが、すべてのスプリングコレットがERタイプであるとは限りません。
ERコレットはクーラントスルー工具に適していますか？
はい、ERコレットは最大70 barの圧力でのクーラントスルー運転用にシールド設計が利用可能です。シールドERコレットは、ナットのOリングと特殊なコレット設計を使用してクーラント漏れを防ぎます。50 barを超える高圧クーラントでは、シール故障を避けるために、工具ホルダーアセンブリ全体がその圧力に対応していることを確認してください。
