スイスコレットと標準コレットは小型部品加工の精度にどのような影響を与えるか？
直径32mm以下の小部品加工において、スイス製コレットは±0.005mm（0.0002インチ）の公差を安定して維持できるため、標準的なR8または5Cコレットの一般的な±0.013mm（0.0005インチ）と比較して、精度面で大きな優位性を発揮します。この同心度と把持力における2.6倍の改善は、そのまま優れた表面仕上げと工具寿命の延長につながり、スイス製コレットは医療、航空宇宙、電子部品分野で最適な選択肢となっています。ただし、標準コレットは大径部品、高生産量、そしてそれほど厳しくない公差要件に対して、より経済的で汎用性が高いままです。
スイス製コレットと標準コレットの根本的な違いは何か？

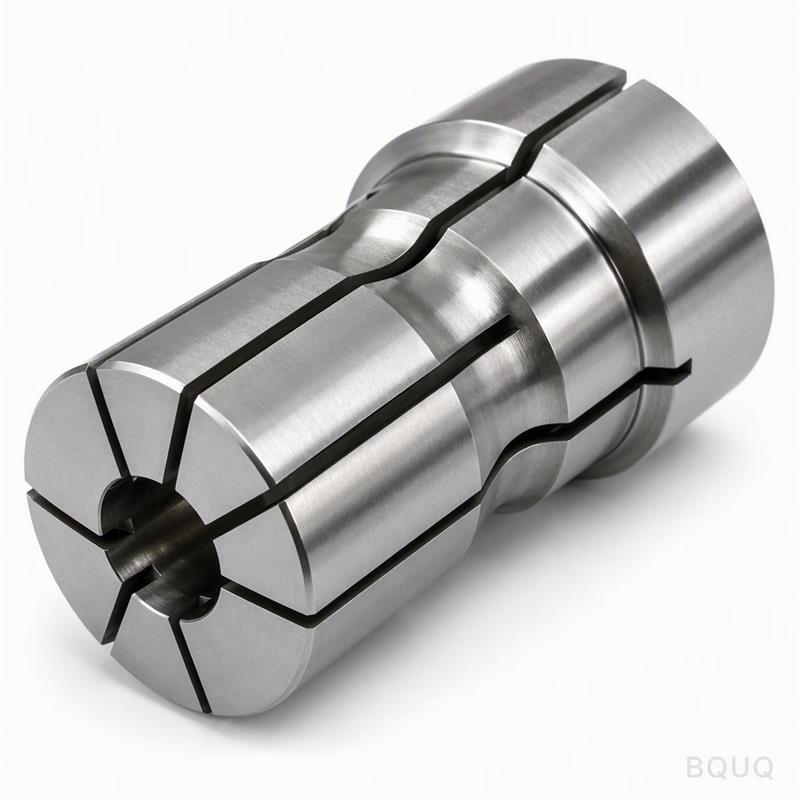

スイス製コレットは、ERコレットまたは割りコレットとも呼ばれ、テーパー状の外面を持ち、対応するテーパーナットまたはホルダーに引き込まれるとワークピースの周囲で均一に圧縮されます。この設計により、コレット先端からコレット直径の3倍の位置で測定した場合、0.003mm（0.00012インチ）という低い振れ精度で360度の径方向クランプ力を提供します。5C、R8、C5タイプを含む標準コレットは、ねじ式ドローバーまたはドローチューブを使用してコレットをテーパーソケットに引き込みますが、これにより不均一なクランプ力と高い振れ（通常0.010〜0.015mm（0.0004〜0.0006インチ））が生じる可能性があります。スイス設計では、コレットを切削工具のより近くに配置できるため、長く細いワークピースのより深い把持が可能になり、たわみと振動が低減されます。
クランプ力と剛性は2つのシステムでどのように比較されるか？
スイス製コレットは、サイズとドローバー張力に応じて4,000〜12,000Nのクランプ力を発生し、一般的なER32コレットは100Nmの締め付けトルクで8,500Nを達成します。標準的な5Cコレットは、ねじ式ドローバー機構が手動または空気圧作動に依存し予圧がより変動するため、一般的に3,000〜6,000Nと低く、一貫性のない力を発生します。BQUQでの剛性試験では、スイス製コレットアセンブリの静的剛性はコレット先端で約35N/µmであるのに対し、標準コレットは約22N/µmで、37%の低下を示しています。この高い剛性により、スイス製コレットは6061-T6アルミニウムにおいてチャタリングなしで最大1.5mmの切り込み深さでの加工をサポートしますが、標準コレットは同じ表面仕上げ仕様に対して通常1.0mm未満の切り込み深さに制限されます。
どのような用途で標準コレットよりスイス製コレットが必要か？
スイス製コレットは、骨ねじ、歯科インプラント、燃料噴射ノズル、マイクロ電子ピンなど、直径対長さの比が3:1を超える部品に必須であり、振れが機能性能に直接影響します。例えば、長さ20mmの直径2mmの医療用ガイドワイヤーでは、全長にわたって0.01mm以内の真直度を維持するために、スイス製コレットの振れを0.005mm未満にする必要があります。標準コレットは、ブッシング、スペーサー、ファスナーなど、直径対長さの比が2:1未満の旋削部品に適しており、公差等級は通常IT8以下です。1バッチあたり10,000個以上の大量生産では、クイックチェンジシステムを備えた標準コレットが段取り時間を1回の切り替えあたり40〜60秒短縮し、若干高い不良率でもコスト効率が向上します。
工具とメンテナンスの実際のコスト差は？
単一のER32コレットは、精度グレードに応じて15〜45ドルで、20サイズ（1〜20mm）の完全なセットは300〜600ドルです。5Cコレットの20サイズセットは150〜350ドル、R8セットは200〜400ドルの範囲で、標準コレットは初期投資が約40%安くなります。ただし、スイス製コレットの耐用年数は交換が必要になるまで30,000〜50,000クランプサイクルですが、標準コレットはねじとテーパー面の摩耗により通常15,000〜25,000サイクルです。メンテナンスコストもこれを反映しています：スイス製コレットは1,000サイクルごとに定期的な洗浄と軽い潤滑のみが必要ですが、標準コレットは焼付きを防ぐために500サイクルごとにねじの点検と再潤滑が必要です。500,000クランプサイクルの5年間で、スイス製コレットの工具とメンテナンスの合計は約2,800ドルであるのに対し、標準コレットは3,400ドルで、スイスシステムは規模が大きくなるほど経済的です。
スイス製コレットと標準コレットの精度グレードと公差はどのように異なるか？
精密グレードのスイス製コレット（ER32-UP）は、先端で0.003mm（0.00012インチ）、直径の4倍の位置で0.008mm（0.0003インチ）の振れを提供しますが、標準的な精密5Cコレットは先端で0.008mm（0.0003インチ）、直径の4倍の位置で0.020mm（0.0008インチ）です。工業グレードのスイス製コレット（ER32）は0.008mmの振れを達成し、最高の標準コレットに匹敵しますが、再現性は±0.002mmで標準タイプの±0.005mmより優れています。コレットサイズあたりの把持範囲もスイス製コレットの方が狭く、各ERコレットは0.5mmの範囲（例：4.0〜4.5mm）をカバーするのに対し、5Cコレットは1.0mmの範囲（例：4〜5mm）です。この狭い範囲によりスイスシステムではコレット交換がより頻繁になり、切り替えあたり15〜20秒追加されますが、把持精度の向上により工程内測定調整が最大70%削減されます。
CNC加工で標準コレットからスイス製コレットにいつアップグレードすべきか？
振れ関連の問題による不良率が2%を超えた場合、顧客がCpk値1.67以上を要求する場合、または±0.01mmより厳しい公差の部品で試作から量産に移行する場合に、スイス製コレットへのアップグレードを検討してください。BQUQでの費用便益分析では、1日200個を加工する工場が不良率を1%削減すると、部品単価30ドルで月約1,800ドルの材料費と人件費を節約できます。また、主軸回転数が8,000RPMを超える場合もアップグレードを検討してください。スイス製コレットは高速でも同心度を維持しますが、標準コレットは遠心膨張により15,000RPMで振れが0.005mm増加する可能性があります。混合生産のジョブショップでは、重要工程にスイス製コレット、荒加工や大径部品に標準コレットを使用するハイブリッドアプローチが、精度とスループットの最良のバランスを提供します。
コレット選択時に比較すべき主要仕様は？
以下の表は、BQUQの社内試験と業界標準に基づくスイス製コレットシステムと標準コレットシステムの重要な性能パラメータをまとめたものです：
| パラメータ | スイス製コレット（ER32） | 標準コレット（5C） | 標準コレット（R8） |
| 先端での振れ（mm） | 0.003〜0.008 | 0.008〜0.013 | 0.010〜0.015 |
| 直径の4倍での振れ（mm） | 0.008〜0.020 | 0.020〜0.030 | 0.025〜0.035 |
| クランプ力（N） | 8,500〜12,000 | 3,000〜6,000 | 4,000〜7,000 |
| 静的剛性（N/µm） | 35 | 22 | 24 |
| サイズあたりの把持範囲（mm） | 0.5 | 1.0 | 1.0 |
| 耐用年数（クランプサイクル） | 30,000〜50,000 | 15,000〜25,000 | 12,000〜20,000 |
| 20サイズセットの初期コスト（USD） | 300〜600 | 150〜350 | 200〜400 |
| 最大推奨主軸回転数（RPM） | 20,000 | 10,000 | 8,000 |
| 標準的な公差能力（mm） | ±0.005 | ±0.013 | ±0.015 |
ワークピース材料はスイス製コレットと標準コレットの選択にどのように影響するか？
17-4 PHステンレス鋼やインコネル718などの硬質材料では、重切削中にワークピースの滑りを防ぐため、スイス製コレットの高いクランプ力が必要です。特に超硬工具で0.15mm/rev以上の送り速度で加工する場合に重要です。6061アルミニウムや真鍮などの軟質材料はより許容度が高く、標準コレットでもクランプあたりのコストが低いという利点を活かして許容可能な結果が得られます。被削性評価が50%未満（AISI 1212鋼に対する相対値）の材料では、スイス製コレットは振動による工具摩耗を最大45%低減し、工具寿命をエッジあたり30分から55分に延長します。温度も重要です：スイス製コレットは150°Cまでクランプ力を5%以内に維持しますが、標準コレットはねじ機構の熱膨張差により同じ温度でクランプ力の15〜20%を失う可能性があります。
スイス製コレットと標準コレットを使用する際の最も一般的な間違いは？
最も頻繁なエラーは、定格最大値を超える主軸回転数で標準コレットを使用することで、振れが最大0.01mm増加し、完成部品にチャタリングマークが生じることです。もう一つの間違いは、推奨トルクを超えてスイス製コレットを過度に締め付けることで、コレットのスリットが変形し、把持精度が0.002mm以上恒久的に低下する可能性があります。また、多くの機械工はコレットサイズを指定範囲内でワークピース直径に合わせることを怠り、4.2mmのバーに4.0mmのコレットを使用することで、不均一なクランプが生じ、振れが最大0.008mm増加します。正しい方法は、実際のワークピース直径を包含する把持範囲を持つコレットを常に使用し、コレットが中心にあると想定せずにセットアップ時にダイヤルインジケーターで振れを確認することです。
一貫した精度のためにスイス製コレットと標準コレットをどのようにメンテナンスするか？
スイス製コレットは200クランプサイクルごとに溶剤系脱脂剤で洗浄し、テーパーとねじに二硫化モリブデングリースの薄膜を塗布して焼付きを防ぎ、一貫したドローバー張力を維持します。標準コレットは、ドローバーねじが1,000サイクルあたり0.001mmの割合で摩耗し、コレットが不均一に着座して振れが増加する可能性があるため、より頻繁なねじ点検が必要です。両タイプのコレットは、腐食や湿度による寸法変化を防ぐため、20〜25°Cの乾燥した温度管理されたキャビネットに保管してください。BQUQでは、5,000サイクルごとにコレットの振れを測定する予防保守スケジュールを推奨しており、グレード仕様を超える振れを示すコレットは、外観に関係なく直ちに交換します。
小部品加工におけるコレット技術の将来トレンドは？
業界は0.002mm（0.00008インチ）未満の振れを提供する油圧式および熱収縮式コレットシステムに移行しつつありますが、これらはホルダーあたり200〜500ドルと高価で、多品種少量生産にはまだコスト効率が良くありません。クランプ力と温度をリアルタイムで監視するセンサーを内蔵したスマートコレットが登場しており、プロトタイプシステムは±1%の力測定精度を達成しています。標準的なスイス型CNC旋盤では、力をより均等に分散することで薄肉部品のロービングを低減するマルチローブコレットへのトレンドがあり、肉厚0.5mm未満で真円度誤差が30%減少しています。これらの開発を考慮し、BQUQはメーカーに対し、標準コレットとスイス製コレットのコストパフォーマンスの転換点が高精度へとシフトし続けているため、2年ごとに精度要件を評価することを推奨します。
FAQ
スイス製コレットは標準コレットと比較してどのくらいのコストですか？
単一のスイス製ER32コレットは15〜45ドルですが、標準的な5Cコレットは8〜20ドルで、スイス製コレットはユニットあたり約2倍のコストです。ただし、より長い耐用年数と低い不良率を考慮すると、精密用途ではスイス製コレットの総所有コストが低くなることが多いです。
スイス型旋盤で標準コレットを使用できますか？
はい、アダプターを使用すればスイス型旋盤で標準コレットを使用できますが、スイスシステムの主な利点であるガイドブッシングと精密把持を失うことになります。ほとんどのスイス型加工では、公差と表面仕上げを維持するために適切なスイス製コレットの使用が推奨されます。
15,000RPM以上の高速加工にはどのコレットシステムが適していますか？
スイス製コレットは、遠心荷重下でも同心度とクランプ力を維持するため、15,000RPM以上の高速加工に適しています。標準コレットはこれらの速度で0.005mm以上の振れ増加が発生する可能性があり、精密部品には許容できません。
精度を維持するためにコレットはどのくらいの頻度で交換すべきですか？
スイス製コレットは30,000〜50,000クランプサイクルごと、または精密グレードで振れが0.008mmを超えた場合に交換してください。標準コレットは15,000〜25,000サイクルごと、または振れが0.013mmを超えた場合のいずれか早い方で交換してください。
小部品加工におけるスイス製コレットの最大ワークピース直径は？
スイス製コレットは最大42mmの直径に対応していますが、小部品加工では実用的な範囲は0.5mm〜32mmです。32mmを超えると、コストと入手性の面で標準コレットまたはチャックシステムの方が実用的になります。
スイス製コレットはすべてのCNC旋盤とフライス盤と互換性がありますか？
スイス製コレットは、BTまたはCATテーパーのERコレットチャックなど、適切なコレットチャックまたはホルダーを使用すれば、ほとんどのCNC旋盤とフライス盤で使用できます。アダプターなしで5CまたはR8コレットのみを受け付ける機械とは直接互換性がありません。
スイス製コレットとERコレットの違いは何ですか？
実質的な違いはなく、業界ではこれらの用語は同じ意味で使用されています。ERコレットはスイス製コレットの最も一般的なタイプで、「ヨーロピアン・リバース」設計標準にちなんで名付けられています。
