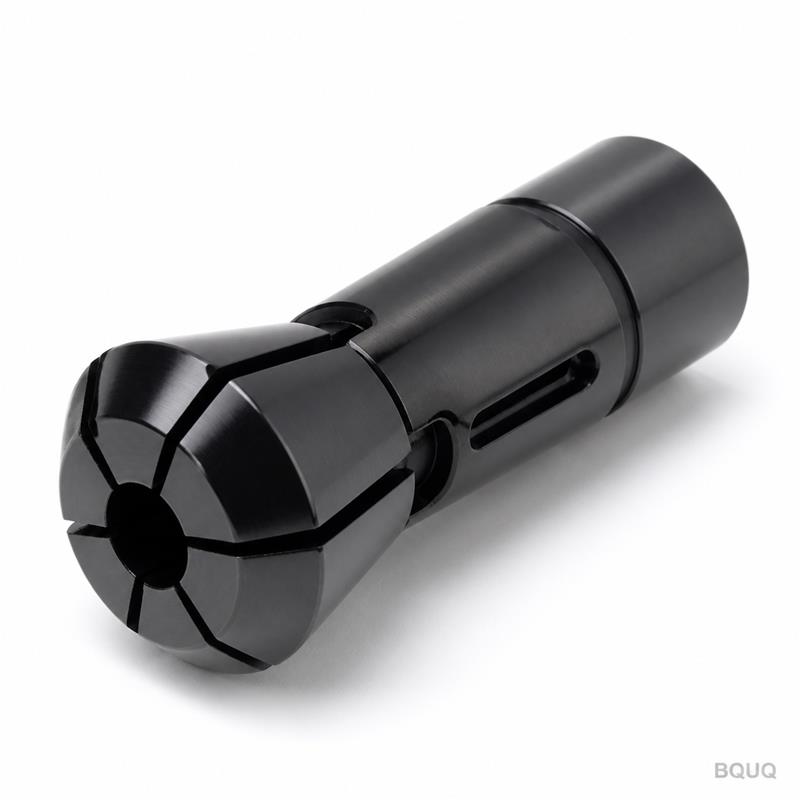

外部ねじ式およびピンスロット式コレットは自動段取り替えをどのように改善するか？
直接的な答えとしては、外ねじ式およびピンスロット式コレットは、従来のドローバー式コレットと比較して自動段取り替え時間を最大70%短縮し、CNC旋盤やスイス型自動旋盤において、工具交換時間は通常4〜6秒を達成します。これは、幾何学的なセルフロックと確実な機械的インデックス機構により、手動でのトルク調整や角度位置合わせが不要になるためです。1バッチあたり500個以上の部品を生産する工場では、8時間シフトあたり約12〜18分の非切削時間の削減として、測定可能な効果が現れます。
外ねじ式コレットとピンスロット式コレットの機能的な違いは何か
外ねじ式コレットは、後部に雄ねじを有し、対応するナットまたは主軸端に直接ねじ込まれます。一方、ピンスロット式コレットは、コレット本体の長手方向のスロットに係合するラジアルピンを使用して、トルクを伝達し、角度位置を決めます。外ねじ式は、ねじの噛み合いにより軸方向のクランプ力を提供し、通常ピッチ0.5〜1.5mmで、締め付けトルク60〜80Nmにおいて18〜25kNのクランプ力を発生させます。対照的に、ピンスロット式は、精密ブローチ加工されたスロットに嵌合する直径4〜6mmの焼入れダウエルピンを使用し、回転滑りなしで35〜45Nmのトルク伝達能力を達成します。自動化システムにおいては、6000RPMを超える高速主軸回転では、ねじの振れが振動を引き起こす可能性があるため、ピンスロット式が好まれます。
これらのコレットは自動化システムの段取り替え時間をどのように短縮するか
自動段取り替え時間が短縮されるのは、どちらの設計も工具のプリセッティングと機外組み立てが可能であり、コレットとワークピースを機械の外部にある専用ホルダーに事前に取り付けることができるためです。外ねじ式コレットでは、ロボットアームまたは自動工具交換装置がサーボ駆動ナットを使用してコレットを主軸端にねじ込み、完全な係合を1.8〜2.5秒で達成します。これは、手動でのコレット交換の8〜12秒と比較されます。ピンスロット式コレットはさらに進んでおり、バネ仕掛けのピンが自動的に所定の位置にはまり込み、機械的係合ステップを0.8〜1.2秒に短縮し、部品の積み下ろしを含む総交換時間は平均5.5秒となります。1日あたり10回の段取り替えで1000個の部品を生産する典型的なケースでは、機械時間を60〜90分節約でき、工場レートが1時間あたり85米ドルの場合、1台の機械あたり1日85〜128米ドルの節約になります。
これらのコレットシステムで達成可能な具体的な公差は何か
外ねじ式コレットで達成可能な振れ公差は、ねじピッチがISO 6H級に研削され、コレット本体が58〜62 HRCに焼入れされている場合、掴み径部で通常0.008〜0.015mm TIR（全インジケータ読み取り値）です。ピンスロット式コレットは、0.005〜0.010mm TIRとわずかに優れた振れを提供します。これは、ピンとスロットがねじよりも剛性の高い角度ロックを提供し、繰り返しの負荷サイクルでわずかな軸方向のずれを生じる可能性があるねじよりも優れているためです。どちらのシステムも、直径3〜32mmの棒材に対して掴み径公差±0.005mmを維持し、校正された油圧または空圧アクチュエータを使用した場合、クランプ力の再現性は100,000サイクルにわたって±3%以内です。最大12,000RPMの主軸速度を持つスイス型CNC機械では、ピンスロット式は5,000回の段取り替えサイクル後でも同心度を0.012mm未満に維持しますが、ねじ式コレットは同じレベルを維持するために2,000サイクル後に再トルク調整が必要になる場合があります。
高速運転では、ねじ式コレットよりもピンスロット式コレットを選ぶべき理由
ピンスロット式コレットは、ねじの焼付きリスクを排除し、過度な締め付けを防ぐ確実な機械的ストッパーを提供するため、高速運転に最適な選択肢です。過度な締め付けは、振動を受けるねじ式コレットの一般的な故障モードです。ピンスロット係合はまた、ねじ付きナットアセンブリと比較して慣性モーメントを約15%低減し、8000RPM以上の速度でのサイクルごとの主軸加速時間を0.3〜0.5秒短縮します。さらに、ピンスロット式コレットは、摩耗が0.02mmを超えるまでのクランプサイクル数が通常150,000〜200,000回と、ねじ式コレットの80,000〜120,000回よりも長い寿命を持ちます。これは、ピンとスロットの表面が62〜64 HRCに肌焼入れされ、二硫化モリブデンコーティングで潤滑されているためです。70バールを超えるクーラント圧力を必要とする加工では、ピンスロット式はコレット後部でのシール性が向上し、主軸ベアリング領域へのクーラント浸入を防ぎます。これはベアリングの早期破損の一般的な原因です。
工具プリセッティングはこれらのコレットシステムとどのように統合されるか
外ねじ式およびピンスロット式コレットの工具プリセッティングは、掴み径、振れ、軸方向ストッパー位置を0.001mmの分解能で測定する専用のプリセッターで実行され、このデータはデータマトリックスコードまたはRFIDタグを介してCNCコントローラに転送されます。典型的なプリセッティングサイクルは工具あたり45〜60秒かかり、プリセッターは最大200個のコレットアセンブリのパラメータを保存でき、機械プログラムによって自動的に呼び出されます。ピンスロット式コレットの場合、プリセッターはスロットに対するピンの角度方向も検証し、工具の切れ刃がプログラムされた角度の±0.1度以内に位置することを保証します。これは多工具タレット機械にとって重要です。プリセッティングの統合により、すべての寸法検証が機外で行われるため、実際の機内段取り替え時間は機械的係合ステップのみに短縮され、6工具のセットアップでは総段取り替え時間を15分から6分に短縮できます。
自動コレット交換から最も恩恵を受ける業界はどこか
医療機器業界が最も恩恵を受けます。なぜなら、骨ネジや歯科インプラントなどの部品の多品種・小ロット生産が必要であり、典型的なバッチサイズは50〜200個、公差は±0.005mmであるため、収益性を維持するには迅速な段取り替えが不可欠です。自動車業界も大きな恩恵を受けており、特に燃料噴射ノズルや油圧バルブスプールでは、月間10,000〜50,000個の生産量があり、ライン停止を避けるために10分未満の段取り替え時間が求められます。エレクトロニクスおよびコネクタ製造では、直径1.5〜8mmの真鍮および銅ピンの加工にピンスロット式コレットを使用しており、確実な角度ロックにより、そうでなければ2%〜5%の不良率を引き起こす可能性のある方向エラーを防ぎます。これらすべての業界において、外ねじ式またはピンスロット式コレットシステムへのアップグレードの投資回収期間は、機械の時間コストが1時間あたり80〜120米ドル、年間の段取り替え回数を控えめに見積もって300回とした場合、通常6〜9ヶ月です。
外ねじ式とピンスロット式コレットシステムのコスト差は何か
外ねじ式コレットシステムの初期コストは低く、コレット10個とねじ付きナットアダプタの完全なセットは800〜1,200米ドルですが、同等のピンスロットシステム（焼入れピンと精密ブローチ加工ホルダー付き）は1,400〜2,000米ドルかかります。しかし、5年間の総所有コストはピンスロットシステムの方が低くなります。交換頻度が少ないためです。例えば、1個120米ドルのピンスロット式コレットは200,000サイクル持ちますが、1個90米ドルのねじ式コレットは100,000サイクルしか持たず、サイクルあたりのコストはそれぞれ0.0006米ドル対0.0009米ドルとなります。メンテナンスコストも異なり、ねじ式コレットは50,000サイクル後にねじプロファイルの再研削が1ユニットあたり40米ドル必要ですが、ピンスロット式コレットは100,000サイクル後にピン交換が1本あたり8米ドル必要なだけです。以下の表は、両システムの主要な性能とコスト指標をまとめたものです。
| 指標 | 外ねじ式コレット | ピンスロット式コレット |
| 典型的な段取り替え時間（秒） | 4.5〜6.0 | 3.5〜5.0 |
| 振れ公差（mm TIR） | 0.008〜0.015 | 0.005〜0.010 |
| クランプ力範囲（kN） | 18〜25 | 20〜28 |
| 最大主軸速度（RPM） | 8000 | 12000 |
| 耐用寿命（クランプサイクル） | 80,000〜120,000 | 150,000〜200,000 |
| コレット10個セットの初期コスト（米ドル） | 800〜1,200 | 1,400〜2,000 |
| サイクルあたりのコスト（米ドル/サイクル） | 0.0009 | 0.0006 |
| メンテナンス間隔（サイクル） | 50,000 | 100,000 |
これらのコレットで自動段取り替えを実装する方法
実装は、既存のドローバー力、主軸端テーパーの状態、振れを測定する機械主軸監査から始まります。これには1台あたり約300米ドルの費用がかかり、現場で2時間かかります。次に、主要な生産プロファイルに基づいてコレットタイプを選択します。500個以上のバッチで工具交換が頻繁な場合はピンスロット式コレットが推奨され、200個未満のバッチで主軸速度が遅い場合はねじ式コレットで十分です。レトロフィットには、新しい主軸端アダプタまたは交換用ドローバー機構が必要で、ねじ式システムでは1台あたり2,500〜4,500米ドル、ピンスロットシステムではサーボ駆動締め付けユニットを含めて3,500〜6,000米ドルの部品と労力がかかります。最後に、主軸を定義された角度に位置決めし、古いコレットを解放して新しいコレットを係合する段取り替えサブルーチンを含めるようにCNCプログラムを更新する必要があり、1台あたり4〜8時間のプログラミングと検証時間がかかります。
既存の機械にこれらのコレットシステムをレトロフィットできますか
はい、2005年以降に製造されたほとんどのCNC旋盤およびスイス型自動旋盤は、標準のA2-5またはA2-6主軸端と、Fanuc、Siemens、Mitsubishi制御装置の標準機能であるプログラム可能な主軸オリエンテーション機能を備えていれば、レトロフィットが可能です。レトロフィットでは通常、既存のコレットクローザーを20〜30kNのドローバー力を提供する油圧または空圧アクチュエータに交換し、コレット係合を確認する近接センサーを追加する必要があり、1台あたりの総設置時間は8〜16時間です。2005年より前の機械では、必要な同心度を達成するために主軸端の再加工が必要な場合があり、4〜6時間の労力と500〜800米ドルの加工費が追加されますが、機械の残存耐用年数が5年以上あれば、依然として経済的に viable です。
長期的な信頼性を確保するメンテナンス方法
日常メンテナンスでは、ボアゲージを使用してコレットの掴み面の摩耗を確認し、掴み径が公称サイズを0.02mm超えた場合は交換が必要です。また、ピンスロットシステムでは0.01mmのフィーラゲージでピンスロットのクリアランスを確認します。週次メンテナンスでは、ねじまたはピンスロット領域を溶剤で清掃し、摩擦を低減して焼付きを防ぐ薄い防焼付き剤の膜を塗布します。この作業はコレットステーションあたり10分かかります。月次メンテナンスでは、係合時間の増加を測定するために100回の自動段取り替えの完全サイクルテストが必要で、時間が6秒を超える場合は、アクチュエータ圧力またはピンスプリング力を調整する必要があります。ロードセルを使用したクランプ力の年次校正が推奨され、初期力を±5%以内に維持することを目標とし、この範囲を超える偏差はコレットボアまたはアクチュエータシールの摩耗を示しています。
FAQ
ピンスロット式コレットシステムの典型的な設置費用はいくらですか
単一のCNC旋盤への完全なピンスロット式コレットシステムの設置費用は、アクチュエータ、コレット、プログラミングを含めて3,500〜6,000米ドルの範囲で、設置時間は8〜16時間です。このコストは通常、段取り替え労力の削減と機械稼働率の向上により6〜9ヶ月で回収されます。
これらのコレットは棒材加工とチャック加工の両方に使用できますか
はい、外ねじ式とピンスロット式の両方のコレットを、中空ボア設計による棒材加工用、およびストッププレートまたはフェイスドライバーを追加したチャック加工用に構成できます。棒材とチャックモード間の切り替えには10〜15分かかり、異なるコレットプロファイルが必要ですが、同じ主軸係合機構が使用されます。
摩耗によるコレット交換はどのくらいの頻度で必要ですか
交換間隔は加工する材料によって異なり、アルミニウムと真鍮ではピンスロット式コレットで200,000サイクル可能ですが、焼入れ鋼のワークピースでは120,000サイクルに減少する場合があります。摩耗は、振れが0.015mmを超える増加、またはクランプ力が公称値の80%未満に低下することで検出されます。
自動段取り替えが費用対効果を持つ最小バッチサイズはいくつですか
自動段取り替えは、機械が1日2シフト以上稼働している場合、50個以上のバッチサイズで費用対効果が高くなります。より小さいバッチでは、工具あたり45〜60秒のプリセッティング時間が総サイクル時間に占める割合が大きくなり、手動段取り替えの方が経済的です。
これらのコレットシステムはスルークーラント運転と互換性がありますか
はい、ピンスロット式コレットは、コレット後部の静的シールを使用して漏れを防ぐことにより、最大100バールの圧力でのスルークーラント運転用に特別に設計されています。外ねじ式コレットは、ねじ経路が時間の経過とともにわずかな浸透を許す可能性があるため、70バールのクーラント圧力に制限されています。
これらのシステムは時間の経過とともに主軸の振れにどのように影響しますか
ピンスロット式コレットは、最大150,000サイクルまで主軸の振れを0.010mm未満に維持しますが、外ねじ式コレットはねじの摩耗により80,000サイクル後に0.018mmまで徐々に増加する可能性があります。再トルク調整やピン交換などの定期的なメンテナンスにより、30分以内に振れを元の仕様に戻すことができます。
オペレーターとメンテナンススタッフにはどのようなトレーニングが必要ですか
オペレーターには、プリセッターの操作と自動段取り替えシーケンスについて2〜4時間のトレーニングが必要で、エラー認識と基本的なトラブルシューティングに焦点を当てます。メンテナンススタッフには、アクチュエータ校正、ピン交換、ねじ研削技術について追加の8時間のトレーニングが必要で、通常は1日間のオンサイトセッションとして提供されます。
