ヒートシンクアセンブリのリワーク：取り外しと再取り付け
短い答え：ヒートシンクのリワークを成功させるには、管理された3段階のプロセスが必要です — 60-80 °Cでの熱支援分離、リントフリー溶剤ワイプによる古い熱界面材料の完全除去、そして新しいTIMと文書化されたクランプまたは硬化サイクルによる再取り付けです。接着接合の場合はアセンブリあたり15-40分、機械的接合の場合は5-10分を見込んでください。清浄なリワーク後の熱抵抗は、通常、元のビルドの5-15%以内に収まります。ただし、ヒートシンクのベースが曲がっておらず、取り付け穴がなめられていない場合に限ります。硬化した熱接着剤を再利用しないでください。また、ベースの平坦度が0.05 mmを超えてずれたヒートシンクを再取り付けしないでください。
リワークは、誰もデータシートに載せない熱設計の一部です。しかし、プロトタイプを製作したり、フィールドリターンを追跡したり、プロジェクトの途中でLEDモジュールを交換したりしたエンジニアは、最終的に同じ課題に直面します：ヒートシンクを取り外し、動作する部品をスクラップにすることなく再取り付けする方法です。
このガイドでは、実際に遭遇する3つの接合タイプ — 熱接着剤、熱テープ、グリースまたはパッド付き機械的クランプ — のヒートシンクの取り外しと再取り付けの実用的なメカニズムを説明します。これは、機械加工も行う工場から調達したアルミニウムおよび銅のヒートシンクを扱うB2Bバイヤー、プロセスエンジニア、修理技術者向けに書かれています。
ヒートシンクのリワークが失敗する理由
ほとんどのリワーク失敗は、次の4つの根本原因のいずれかに起因します：
1. 取り外し中の熱損傷。 冷えた状態で接着されたヒートシンクをこじ開けると、ダイが割れたり、パッドが浮いたり、PCBの銅プレーンが層間剥離したりします。接着接合はせん断には強いが剥離には弱い — しかしドライバーで加える力は剥離と曲げです。
2. 残渣の残留。 古い接着剤や乾燥したグリースは0.05-0.3 mmの寄生層を追加します。それだけで界面抵抗が2倍になることがあります。
3. 汚染または酸化した接触面。 指の油、シリコーン残渣、酸化アルミニウムはすべて接触抵抗を上げます。
4. クランプ力の喪失。 再利用したスプリングクリップ、伸びたネジ、再タップした穴は、接触圧を設計点以下に低下させます。
これら4つすべてを管理すれば、リワークは日常的な操作です。どれも管理しなければ、簡単な電源投入テストには合格するが200時間で故障するユニットができます。
接合タイプとは何か、それぞれどのように分解するか？
| 接合タイプ | 典型的な接着強度 | 取り外し方法 | 再利用性 |
|---|---|---|---|
| 熱接着剤（エポキシまたはシリコーンベース） | 高、しばしば永久 | 60-80 °Cに加熱し、制御されたねじりまたは剥離 | 清掃後ヒートシンクは再利用可能；基板は損傷による |
| 熱テープ（感圧接着剤） | 中 | 50-60 °Cに加熱し、低角度でゆっくり剥離 | ヒートシンクは再利用可能；テープは交換必須 |
| 熱グリースまたはパッド + 機械的クランプ | 低 | ファスナーまたはクリップを解放 | 完全に再利用可能 |
| 相変化パッド | 低-中 | 45-60 °C以上に加温し、持ち上げる | ヒートシンクは再利用可能；パッドは交換 |
| はんだまたは焼結接合 | 非常に高い | フィールドリワーク不可；リフローが必要 | 専門プロセスのみ |
実用的なルール：接着強度が高いほど、より多くの熱が必要で、よりゆっくり進める必要があります。速度が部品を壊します。
接着接合されたヒートシンク
構造用熱接着剤は、振動や熱サイクルに何年も耐えるように設計されています。それがまさに取り外しを難しくしています。実行可能なアプローチは、接合部を60-80 °Cに加熱することです — ポリマーを軟化させるのに十分熱く、はんだリフローや部品損傷の閾値をはるかに下回るのに十分冷たい。基板の下のホットプレートは、ヒートシンクに熱風を当てるよりも穏やかです。接合部全体を均一に加熱し、ヒートシンクにホットスポットを作らないからです。
温まったら、持ち上げてこじるのではなく、ゆっくりねじる動きを加えます。ねじりは接着剤が予測可能なせん断で接合部に負荷をかけます。接合部が抵抗する場合は、熱を加えて待ちます — 力を加えないでください。
熱テープと相変化パッド
これらは最も扱いやすい接合部です。50-60 °Cに加温し、プラスチックウェッジで浅い角度で剥離します。金属工具はベースに傷をつけ、後で亀裂発生部位として現れる応力集中部を作ります。テープが外れたら、両面を溶剤で拭く必要があります — 感圧接着剤は粘着性のフィルムを残し、熱を伝導しません。
機械的にクランプされたヒートシンク
最も単純なケースであり、人々が怠けるケースです。ファスナーを順番ではなく対角線パターンで解放し、ベースを曲げないようにします。クリップまたはスプリングの状態を確認してから取り外します。永久変形したスプリングは、再利用時に元の接触圧を提供しません。
表面を損傷せずに界面を清掃する方法は？
清掃はリワーク品質が決まる場所です。目標は、視覚的に均一で、乾燥し、フィルムのない表面です。
| ステップ | アクション | 溶剤 / 工具 | 注意事項 |
|---|---|---|---|
| 1 | バルク残渣をこすり取る | プラスチックスクレーパー、木製スティック | ベースに刃物を使用しない |
| 2 | 拭く | イソプロピルアルコール90%以上または専用TIMリムーバー | リントフリークロスまたはスワブ |
| 3 | 拭きを繰り返す | 新しい布、新しい溶剤 | 最低2回 |
| 4 | 乾燥 | 空気乾燥1-2分 | 目に見える光沢がないことを確認 |
| 5 | 検査 | レーキライトまたは低角度光 | 筋があればステップ2を繰り返す |
| 6 | 平坦度を確認 | ストレートエッジまたはシックネスゲージ | 0.05 mmを超える偏差にフラグを立てる |
溶剤のブランドよりも重要な2つの詳細があります。第一に、各パスで新しい布を使用します — 汚染された布で拭くとシリコーンオイルを再分布させるだけです。第二に、清掃した表面を素手で触らないでください。皮膚油は実際の界面汚染物質であり、ヒートシンクベースの指紋は熱抵抗の観点で測定可能です。
銅ヒートシンクの場合、銅表面は清掃後にアルミニウムより速く酸化することに注意してください。1時間以内に再取り付けしない場合は、部品を密封袋に保管してください。
ヒートシンクを正しく再取り付けする方法は？
再取り付けは元のビルドと同じ論理に従いますが、1つの追加制約があります：すでに熱サイクルを経験したヒートシンクを扱う可能性があります。
適切な界面材料を選択する
- 熱グリース — 最高の性能、クランプ力が必要、0.1 mmを超えるギャップ充填には適さない。
- 熱パッド — 表面変動に寛容、再リワークが容易、グリースより性能が低い。
- 相変化材料 — 良い中間点、動作温度でグリースのように性能を発揮し、組立中はパッドのように扱える。
- 熱接着剤 — 機械的固定が不可能な場合のみ。一方通行の決定として扱う。
ボンドラインを制御する
薄いほど良い、ある程度まで。機械加工表面の場合、0.025-0.075 mmのグリースボンドラインが合理的な目標です。材料が多いほど伝導が良くなるわけではありません — バルク抵抗が増えるだけです。接着剤の場合、メーカー指定のボンドラインに従ってください；接合部を薄くしすぎると接着剤が不足し、ボイドが発生する可能性があります。
クランプ力を回復する

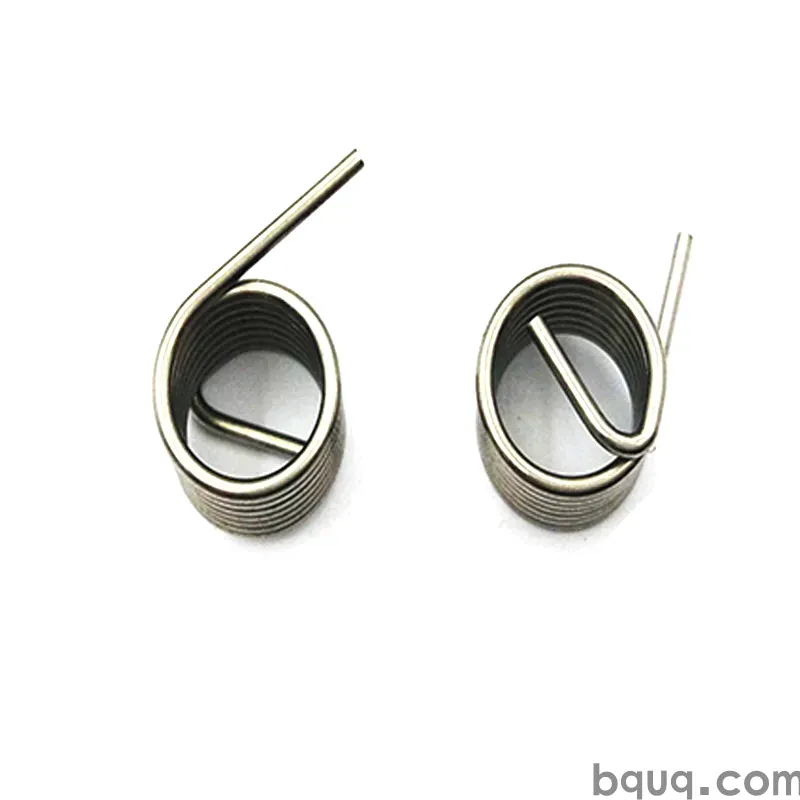

元の設計がスプリングクリップまたはネジを使用している場合、消耗ハードウェアを交換してください。変形したネジ山の再利用ネジはトルクを保持しません。再利用スプリングは緩んでいる可能性があります。CNC加工でタップ穴があるヒートシンクの場合、再組立前にネジ山の状態を確認してください — アルミニウムベースのなめられた穴は一般的なリワークの犠牲者であり、ヘリコイルで修理可能ですが、長いネジでは修理できません。
硬化と検証
接着接合は指定された完全な硬化スケジュールが必要です。部分的に硬化した接合は機能テストに合格しても、熱サイクル下で故障する可能性があります。硬化後、短い熱ソークで検証します：定格電力でアセンブリを実行し、ケースから周囲へのデルタがベースラインと一致することを確認します。元のビルドと比較して15%以上の上昇は、スタックアップの何かが間違っていることを意味します。
リワークを行う価値がないのはいつか？
リワークは技術的な決定であると同時にコストの決定でもあります。次の場合はやめましょう：
- ヒートシンクのベースが曲がっているか、フィンフィールドが潰れている。フィンの矯正は元の表面積を予測可能な方法で回復することはほとんどありません。
- 基板に浮いたパッド、亀裂したはんだ接合、または層間剥離した銅がある。あなたはヒートシンクを修理しているのであって、ボードではありません。
- 接合部がはんだ付けまたは焼結されている。フィールドリワークは実行不可能です。
- 部品が低コストの押出プロファイルで、交換が技術者の1時間のコストより安い場合。
高価値のアセンブリ — 銅コアヒートシンク、ベーパーチャンバーユニット、または厳しい平坦度仕様のカスタムCNC加工ベース — の場合、リワークはほとんど常により良い経済的選択です。±0.005 mmのベース平坦度仕様の交換用CNC加工ヒートシンクは実際の加工時間がかかります；良いものを回収するには20分かかります。
最初からリワーク性を考慮した設計
製品がサービスされる可能性がある場合、接合部を分解できるように設計してください。実用的な対策：
- 熱予算が許す限り、接着剤よりも機械的クランプを優先する。
- 接着剤が必要な場合、定義された軟化温度を持つリワーク可能グレードを指定し、組立図に文書化する。
- ヒートシンクベースにアクセスできるようにする — 張り出した部品の下に接着剤ビードを走らせない。
- 交換部品が実際に適合するように、図面に平坦度と表面仕上げを指定する。接触領域上の0.05 mmのベース平坦度コールアウトは、機械加工界面の合理的なデフォルトです。
- 製品ライン全体で1つのTIMファミリーに標準化し、技術者が1つの溶剤と1つの交換材料を在庫するようにする。
これらの選択は設計段階ではコストがかからず、フィールドで時間を節約します。また、機能する修理プログラムと、気付かれずに限界ユニットを出荷するプログラムの違いを生みます。TIMポンプアウトに関するガイドは、熱サイクルで界面材料が接合部から移動する関連故障モードをカバーしています — 間違ったグリースでリワークされた接合部は元より速くポンプアウトするので、これと併せて読む価値があります。
リワークプログラム用の交換ヒートシンクの調達
リワーク量が十分に多い場合、古いものを回収するよりも小ロットで交換ヒートシンクを購入する方が安いことがよくあります。ここで柔軟なMOQが重要です。標準プロファイルで押出ヒートシンクを製造する工場は、交換バッチを迅速に供給できることが多く、特定の穴パターンと平坦度仕様のカスタムヒートシンクは短いセットアップ期間が必要です。
交換注文、特にリワークプログラムで指定すべき2つのこと：
1. ベース平坦度と表面仕上げ、ベース全体ではなく接触領域で測定。
2. 界面材料の互換性 — 元が相変化パッドを使用していた場合、熱予算を再検証せずにグリースに置き換えないでください。
受入検査もここで重要です。ヒートシンク品質検査に関する記事は、悪いロットが組立ラインに到達する前に捕まえるチェックをカバーしています。銅ベースのアセンブリについては、銅コアヒートシンクが、追加コストが性能を購入する場所とそうでない場所を説明しています。
よくある質問
Q: 熱接着剤で接合されたヒートシンクは、ボードを損傷せずに取り外せますか？
A: はい、接合部を60-80 °Cに加熱し、剥離ではなくせん断で負荷をかける場合。基板の下のホットプレートは、熱風より均一な加熱を提供します。ゆっくりねじるのは効果的です；ドライバーでこじるのは通常効果的ではありません。ヒートシンク自体は清掃後ほとんど常に再利用可能ですが、PCB側は加えた力とボードのサポート状態によります。
Q: 1回のリワークサイクル後、熱性能はどの程度低下しますか？
A: 完全な残渣除去、新しいTIM、クランプ力の回復を前提として、通常、清浄な元のビルドと比較して界面抵抗が5-15%高くなります。15%を超える劣化は、通常、リワーク自体ではなく、汚染された表面、曲がったベース、または失われたクランプ圧を示します。定格電力でケースから周囲へのデルタを測定し、ベースラインと比較して確認してください。
Q: 古い熱パッドやグリースを再利用できますか？
A: いいえ。硬化した接着剤は適切に再接着せず、使用済みのグリースやパッド材料はすでに揮発分を失い、ほこりや酸化物粒子で汚染されています。それを再利用することは、リワークされたアセンブリが熱テストに失敗する最も一般的な原因です。界面材料は消耗品です — すべてのリワークサイクルで新しい材料を予算に組み込んでください。
Q: ヒートシンク表面の清掃にはどの溶剤を使用すべきですか？
A: 90%以上のイソプロピルアルコールが標準的な選択であり、アルミニウム、銅、およびほとんどのPCB仕上げに安全です。専用TIMリムーバーはシリコーンベースの残渣に効果的です。塗装または陽極酸化表面、および多くのプラスチックにはアセトンを避けてください。各パスで新しいリントフリークロスを使用し、清掃した表面を素手で触らないでください。
Q: ヒートシンクがリワークするには損傷しすぎているかどうかを知る方法は？
A: 接触領域上の平坦度偏差が0.05 mmを超えてベースが曲がっている場合、フィールドの大部分でフィンが潰れている場合、取り付け穴が1回のネジ山修理を超えてなめられている場合、またはベースに亀裂がある場合は拒否します。低コストの押出プロファイルの場合、交換コストと技術者時間を比較してください — 交換が通常勝ちます。
