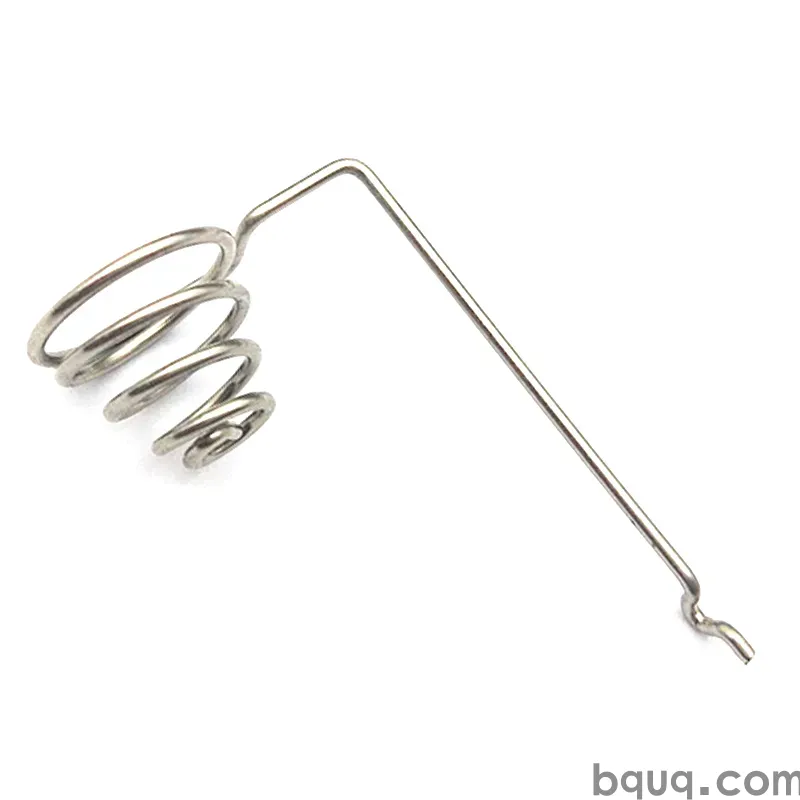

電子機器向けプレス加工アース金具
簡単に言うと、プレス加工アース金具とは、PCB、シャーシ、シールドを共通グラウンドに接続する小さな金属部品 — クリップ、スプリングフィンガー、ギザギザワッシャー、ネジラグ — のことです。その役割は取るに足らないように見えますが、電気的要件は厳格です。接触抵抗を低く安定に保つこと、通常は接合部あたり約10ミリオーム以下を、製品寿命にわたる温度、振動、腐食に耐えて維持する必要があります。EMCや安全試験に失敗する部品は、高価なものではほとんどありません。失敗するのは、接触力が失われたり界面で腐食した安価なプレス加工コンタクトです。
アースは、機械設計と電気性能が衝突する領域です。図面上では問題なく見えるクリップでも、ベンチで導通試験に合格し、塩水噴霧試験で失敗することがあります。また、振動後に接触力を失い、安全アース経路が開いてしまうこともあります。このガイドでは、プレス加工アース部品の役割、低抵抗を維持する材料とめっき、そして実世界向けに接合部を設計・試験する方法を説明します。
電子機器でアース金具が重要な理由
アース接合部は3つの異なる要求に応えます。安全面では、短絡時にブレーカーをトリップさせてシャーシに通電させないよう、低インピーダンスの故障電流経路を提供します。EMC面では、高周波帰還電流に制御された経路を与え、放射を防ぎます。ESD面では、静電荷を定められた基準に逃がし、敏感な部品を損傷から守ります。
それぞれの目的で抵抗の許容範囲は異なります。安全アースは繰り返し故障電流に耐える必要があり、RFアースは数百MHzで低インピーダンスでなければならず、これは材料だけでなく形状にも依存します。だからこそ、アースクリップはブラケットではなく精密プレス部品なのです。接触力、接触面積、めっきがすべて抵抗を決定し、その3つすべてが腐食と機械的緩和で劣化します。
プレス加工アース部品の種類
プレス加工アースファミリーは、ほとんどのBOMが示唆するより広範です。
スプリングフィンガーは、基板パッドやシャーシレールを押して柔軟なアースを作る片持ちまたはU字型コンタクトです。シングルフィンガーとダブルフィンガーは、接触力と挿入力のトレードオフがあります。ギザギザワッシャー — 星型、内歯、外歯 — は、ネジ頭下の酸化物や塗料を突き破って裸金属に到達します。アースクリップは、シールド缶や金属ハウジングを保持しながらアースも取ります。ネジラグとアースプレートは、アーススタッド用のボルト締結インターフェースを提供します。EMIフェンスと基板レベルガスケットは、ノイズの多いセクションの周囲に連続した導電性周囲を形成します。導電性チップ付きシャーシスタンドオフは、基板の位置決めとアースを同時に行います。
これらの部品はしばしば同じアセンブリ上で共存するため、通常はファミリー全体を共通工具でプレス加工する方が経済的です。そのため、購入者はシールドやエンクロージャ部品と一緒にプレス加工端子とコンタクトを調達することがよくあります。
低接触抵抗のための材料とめっき
基材金属は導電性とばね特性を決定し、めっきは界面で何が起こるかを決定します。
| 仕上げ | 典型的な接触抵抗 | 耐食性 | はんだ付け性 | 典型的な用途 |
|---|---|---|---|---|
| ニッケル下地マットスズ | 低く安定 | 中程度 | 優れている | はんだ付けアース、大量生産 |
| 光沢スズ | 初期は低い | 低い；ウィスカリスク | 良好 | コスト重視のはんだ接合 |
| ニッケル（裸） | 低～中程度 | 良好 | フラックスなしでは不良 | 摩耗面、ネジインターフェース |
| ニッケル＋金フラッシュ | 非常に低く安定 | 優れている | 良好 | 低レベル信号およびRFアース |
| 銀 | 最低 | オーバープレートなしでは不良 | 良好 | 大電流コンタクト、露出なし |
| 鋼上の亜鉛／クロメート | 中程度 | 良好 | はんだ付け不可 | シャーシ間ボンディング |
はんだ付け可能な基板アースには、ニッケルバリア上のマットスズが標準です。ネジ締めまたは繰り返し嵌合する接合部には、ニッケル下地に薄い金フラッシュが抵抗を低く安定に保ち、フレッティングに耐えます。ワッシャーやクリップ全体に金を指定しないでください — 接触ゾーンに限定してください。金のコストは面積で決まるからです。プレス加工コンタクトのめっきの記事では、インターフェースタイプ別にスズ、ニッケル、金の選択方法を説明しています。
接触抵抗と保持力のための設計
抵抗は単一の数値ではありません。バルク抵抗、接触点での収縮抵抗、表面の皮膜抵抗の積み重ねです。最後の2つは、垂直力、接触形状、めっきによって制御します。
| 設計パラメータ | 典型的な目標 | 重要な理由 |
|---|---|---|
| コンタクトあたりの垂直力 | 0.5～3 N | 皮膜を破り嵌合を維持するのに十分；過大はシャーシを変形させる |
| 接合部あたりの接触抵抗 | < 10 mΩ | 故障電流とRF帰還経路を低インピーダンスに保つ |
| 嵌合時のワイプ距離 | 0.3～1.0 mm | 挿入時に接触点の酸化物を清掃する |
| 嵌合サイクル | サービス部品で10～100 | 調質とめっきの選択を決定する |
| 動作温度 | -40～+105 °C | 応力緩和とめっきの選択を左右する |
スプリングフィンガーは、ばね調質合金 — リン青銅または銅ベリリウムグレード — で作られ、フィンガーが材料の降伏点以下の応力で動作するたわみ範囲で成形されるべきです。組立時に過度にたわんだフィンガーは、数回の熱サイクルで緩和し力を失います。嵌合面に定義されたワイプを与え、接触点が自己清掃するようにし、フィンガーが毎サイクル同じ点に接触し摺動動作がない設計は避けてください。
試験と品質チェック
接触抵抗は、リード抵抗を除去するために四線（ケルビン）法で測定され、通常は指定試験電流でのミリオームを報告します。嵌合力と保持力試験は、フィンガーが設計された垂直力を供給することを確認します。塩水噴霧試験と混合ガス流動試験は、めっきの腐食挙動をチェックします。振動と熱サイクル試験は、機械的および温度ストレス後に接合部が低抵抗を維持することを確認します。
BQUQでは、プレス加工アース部品をデフォルトで寸法検査データ付きで出荷し、品質計画に接触抵抗またはめっき厚チェックを追加できます。プレス加工コンタクトの検査方法の全体像については、アースクリップとEMIシールドコンタクトのガイドで形状と試験の観点をカバーしています。
よくある質問
Q: アース接合部の接触抵抗はどのくらいにすべきですか？
A: ほとんどの電子機器のアース接合部では、インターフェースあたり約10ミリオーム以下を目標とし、四線法で測定します。RFアースはしばしばより低く安定した抵抗が必要で、通常は裸スズではなく接触ゾーンにニッケル下地＋金フラッシュを意味します。
Q: アースクリップに最適なめっきはどれですか？
A: インターフェースによります。はんだ付けアースには、ニッケル下地マットスズが標準で最も安価な信頼できる選択肢です。ネジまたは繰り返し嵌合する接合部には、ニッケル下地に薄い金フラッシュが抵抗を低く安定に保ち、フレッティング腐食に耐えます。裸ニッケルは優れた摩耗面ですが、はんだ付けが困難です。
Q: アースクリップが数ヶ月で接触を失うのはなぜですか？
A: 通常は応力緩和または腐食です。組立時に過度にたわんだフィンガーは徐々に垂直力を失い、接触点に酸化物や腐食皮膜が発生します。フィンガーを弾性範囲内で動作するように設計し、嵌合時にワイプを追加し、環境に適しためっきを選択することで解決します。
Q: プレス加工アース部品は厳しい公差で作れますか？
A: はい。アースクリップ、フィンガー、ワッシャーは、重要な特徴で標準±0.05 mmでプレス加工され、特定の接触高さやフィンガー位置が要求する場合はより厳しく管理されます。これらの部品は電気性能を制御するため、接触に重要な寸法は検査計画上の重要特性として扱います。
Q: プレス加工アース金具のリードタイムとMOQは？
A: 固定MOQはありません。実用的な最小量は工具によります。ソフトまたはブリッジ工具は小ロットを支援し、順送金型は大量生産に対応します。材料、めっき、数量を記載した図面をsc@bquq.comに送信してください。BQUQは12営業時間以内に概算見積もりを返します。
