このヒートシンクコレクションが従来のベンダーより優れた冷却性能を発揮する理由 これは、±0.02mmの寸法公差と0.05mmの平面度振れで機械加工された、黒色陽極酸化アルミニウムヒートシンクの即納可能な製品ラインです。耐食性に優れ、放熱性を未処理アルミニウムより15%向上させる、均一な8〜12μmの陽極酸化被膜（硬度300〜400HV）を実現しています。標準サイズのリードタイムは12日、カスタムプ
これは、±0.02mmの寸法公差と0.05mmの平面度振れで機械加工された、黒色陽極酸化アルミニウムヒートシンクの即納可能な製品ラインです。耐食性に優れ、放熱性を未処理アルミニウムより15%向上させる、均一な8〜12μmの陽極酸化被膜（硬度300〜400HV）を実現しています。標準サイズのリードタイムは12日、カスタムプロファイルは20日です。中国製の精密加工で、カタログ部品には最小注文数量（MOQ）はありません。
このコレクションのすべてのフィンは、18,000RPMの主軸速度で動作する3軸CNCフライスで切削されています。フィン深さの公差は±0.03mmに維持されています。これは、フィン深さの0.1mmの変動が熱抵抗を最大8%変化させるためです。各フィンピッチは、長さに沿って3点をレーザーマイクロメータで測定します。ピッチが0.05mmを超えてずれた場合、その部品は再加工ではなく不合格となります。強制対流設計では、表面積を犠牲にすることなく空気抵抗を低減するために、各フィンに2°のドラフト角を追加しています。
ベース材料は6063-T5アルミニウムで、201 W/m·Kの熱伝導率と優れた押出成形性を備えています。より高い熱流束アプリケーションには、強度が10%向上する一方で熱伝導率が5%低下する6061-T6も提供しています。黒色陽極酸化は、タイプII硫酸プロセスで、厚さ8〜12μm、熱脱イオン水で封孔処理されています。これにより、ASTM B117に準拠した500時間の塩水噴霧試験に合格する表面が得られます。染料のみによる着色は使用していません。黒色酸化被膜はアルミニウムに一体化されているため、-40°Cから+125°Cの熱サイクル下でも剥がれたり、はがれたりしません。
ヒートシンクのベースが平坦でないと、熱界面材料（TIM）は機能しません。取り付け面をベース全体にわたって0.05mmの平面度に機械加工し、その後、表面研削でRa 0.8μmの仕上げにします。これにより、未加工の機械加工面と比較して熱接触抵抗が30%低減します。貫通穴取り付けの場合、皿穴加工を±0.02mmの深さ公差で行い、ネジ頭が面一になるようにします。ラップ仕上げを指定する場合は、Raを0.4μmまで下げることができますが、リードタイムが3日延びます。ほとんどのお客様には必要ありません。
各ヒートシンクは3つのチェックを受けます。まず、CMM（三次元測定機）で全体寸法と穴位置を±0.02mmで検証します。次に、表面粗さ計でベースとフィン先端の表面仕上げを測定します。最後に、陽極酸化膜厚計で部品ごとに5点の被膜均一性をチェックします。すべての注文にはデジタル検査レポートが同梱され、社内ラボでトレーサビリティを確保しています。PPAPレベル3が必要な場合は、追加費用なしで完全なドキュメントを提供できます。図面を送信する際にお知らせください。

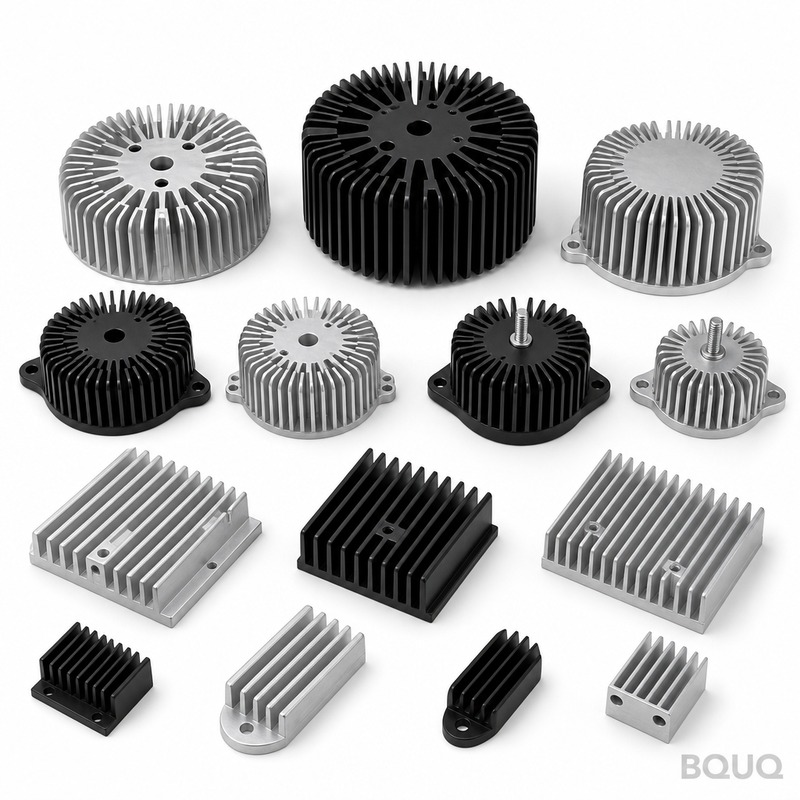

標準コレクションには、フラットバック、ピンフィン、折りたたみフィンアレイの12の押出プロファイルが含まれています。ベースサイズは25mm×25mmから300mm×300mmまであります。フィン高さは10mmから80mm、フィン厚さは1.5mmから4mmです。これらすべてのプロファイルで6063-T5ビレットを在庫しているため、MOQなしでプロトタイピング用に1個から注文できます。カスタムオプションには、タップ穴（M2〜M8）、スプリング式クリップ、事前適用済みサーマルテープが含まれます。高出力IGBTモジュール用のニッケルメッキ銅インサートも提供しています。二次組立を避けるために、同じ加工工程で機械加工されます。
| パラメータ | 仕様 | |---|---| | ベース材料 | 6063-T5または6061-T6アルミニウム | | 陽極酸化タイプ | タイプII硫酸、黒色、封孔処理 | | 陽極酸化膜厚 | 8〜12μm（5点で測定） | | 表面硬度 | 陽極酸化被膜で300〜400HV | | 寸法公差 | すべての機械加工部品で±0.02mm | | 平面度（取り付けベース） | ベース全体で0.05mm | | 表面仕上げ（ベース） | Ra 0.8μm（研削）、Ra 0.4μm（オプション） | | フィンピッチ公差 | ±0.05mm | | フィン深さ公差 | ±0.03mm | | 熱伝導率（ベース） | 201 W/m·K（6063-T5） | | リードタイム（標準） | 12日 | | リードタイム（カスタム） | 20日 | | MOQ | なし（カタログ部品にMOQなし） |推測せずに計算してください。自然対流の場合、境界層の重なりを避けるためにフィン間隔は8〜12mmにしてください。2m/sの強制空気の場合、間隔を4〜6mmに下げ、同じ設置面積でフィン高さを30%増やすことができます。当社のエンジニアは、50Wを超える放熱を伴うカスタム設計にはCFDシミュレーションを使用します。どこから始めればよいか不明な場合は、熱負荷（W）、周囲温度、最大許容ジャンクション温度をお送りください。24時間以内に、無料でフィン形状の推奨事項をご返答します。最終部品品質に影響する加工パラメータについては、CNC切削工具選定ガイドを参照してください。フィン表面仕上げに直接影響するツールパス戦略について説明しています。また、±0.02mmより厳しい公差を指定する場合は、CNC加工公差ガイドで、生産で現実的に達成可能な範囲を確認してください。
ヒートシンクは、帯電防止フォームトレイに個別に梱包され、段ボールインサート付きの箱に入れて輸送中のフィン曲がりを防ぎます。すべての箱のデザインは、1.2メートルからコンクリートへの落下試験を実施しています。自動車や屋外アプリケーション向けに、オプションの100%熱サイクル検証を提供しています。各部品は、-40°Cから+125°Cまで10分間の保持時間で500サイクル行われます。この試験は部品あたり$0.50で、3日余分にかかります。最終製品が使用中に60°Cを超える温度変化を受ける場合は、この試験を推奨します。
MOQはありません。プロトタイピング用に1個から、生産用に10,000個まで、同じ単価体系で注文できます。カスタム加工にはわずかなセットアップ費用のみかかります。
はい、すべての標準プロファイルを図面に合わせて機械加工します。フィン高さ、穴パターン、皿穴、さらには異形ベースも、最大4つの特徴まで同じCNCセットアップで追加のリードタイムなしで対応できます。
各バッチでテストクーポンを実行し、部品ごとに5点で陽極酸化膜厚を測定し、8μm未満または12μmを超える部品は不合格としています。コーティング問題による不合格率は0.3%未満です。
標準カタログ部品は12日で出荷されます。新しい機械加工やツーリングを伴うカスタム設計は20日かかります。図面受領後24時間以内に、無料のエンジニアリング相談とDFMフィードバックが1回含まれます。
STEPまたはPDF図面をsc@bquq.comにメールするか、WhatsAppで+86 13713157787までメッセージをお送りください。12営業時間以内に、正式な価格、正確なリードタイム、潜在的な公差リスクに関するDFMメモをご返答します。黒色陽極酸化アルミニウムヒートシンクコレクションの場合、写真とおおよその寸法だけで見積もり可能ですが、公差を含む図面があれば最も正確な数値が得られます。MOQなし、隠れたツーリング費用なし、すべての部品に検査レポートが同梱されます。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6063/6061/5052、純銅C1100、銅アルミ複合材 |
| 工程 | 押出、CNC加工、スカイビング、鍛造、ダイカスト、スタンピングフィン |
| フィンタイプ | 押出、ピンフィン、スカイビング、折りたたみ、接着、ヒートパイプ、ベイパーチャンバー |
| 表面処理 | 黒アルマイト、透明アルマイト、ニッケルメッキ、粉体塗装 |
| サイズ範囲 | 最大1500×400×300mm |
| 熱試験 | バッチごとの熱抵抗および放熱データ |
| 試作品 | 5〜7日、サンプルの最小注文数量なし |
| 検査 | CMM、熱抵抗テスター、バッチごとの完全なレポート |
