金属プレス加工の一般的な欠陥とその修正方法

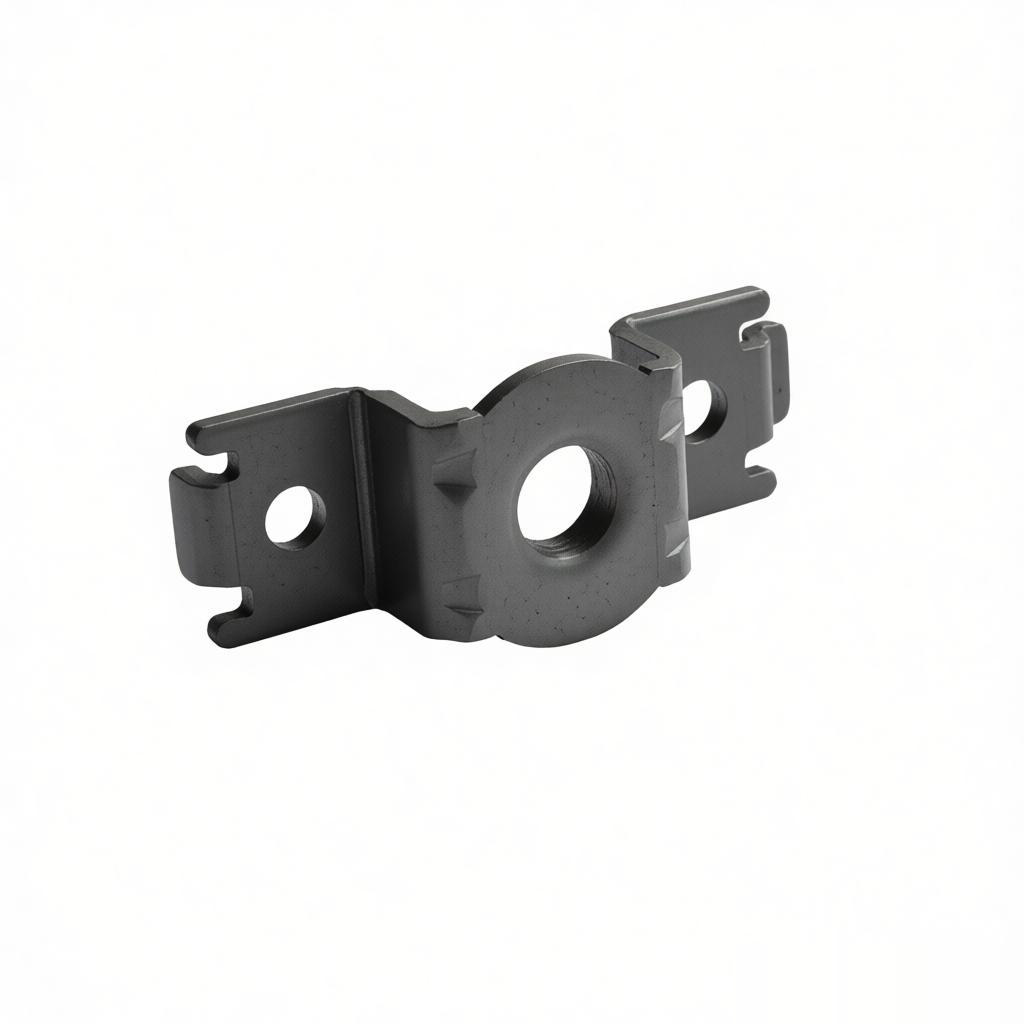

はじめに
金属プレス加工は、自動車から家電製品に至るまで、さまざまな業界で使用される高速・大量生産プロセスです。しかし、高度な金型や自動化が導入されていても、不良が発生する可能性があります。これらの不良とその根本原因を理解することは、スクラップの最小化、コスト削減、部品品質の確保に不可欠です。このガイドでは、最も一般的な金属プレス加工の不良を網羅し、それらを修正・防止するための実践的な解決策を提供します。
1. バリの発生
バリとは、プレス加工された部品の端から突出した盛り上がったエッジや小さな材料片のことです。パンチとダイのクリアランスが大きすぎる場合や、切断エッジが鈍くなった場合に発生します。
一般的な原因
過大なダイクリアランス（材料厚さの10%以上）
鈍ったパンチまたはダイの切断エッジ
不十分または不適切な潤滑
解決策
クリアランスを材料厚さの5～8%に最適化する（標準鋼の場合）。
パンチとダイの部品を定期的に点検・研磨する。
摩擦と熱を低減するため、一貫した潤滑を施す。
2. スプリングバック
スプリングバックとは、成形後に金属が弾性回復し、部品が意図した形状からずれる現象です。高強度材料で顕著に現れます。
一般的な原因
材料の高い降伏強度
成形力またはストロークの不足
不合理的模具设计（缺乏过弯余量）
解決策
使用力学性能一致的材料
施加过弯（根据材料过弯1-3度）
采用压印或底部整形操作来定型
使用有限元分析（FEA）进行预测和补偿
3. 起皱
起皱是主要发生在深拉深件中因压缩失稳而产生的波浪状褶皱
一般的な原因
压边力不足
材料流动过多
拉延筋设计不当
解決策
ブランクホルダー圧力を上げて材料の流れを制御する。
ドロービードを追加または変更して抵抗を生み出す。
より大きなブランクを使用するか、ブランク形状を変更して圧縮応力を低減する。
4. 破断または割れ
成形中に引張応力が材料の極限強度を超えると、破断や割れが発生する。
一般的な原因
鋭いダイアール（応力集中を引き起こす）
低延展性材料
拉伸深度或减薄率过大
解決策
增大模具圆角半径（建议最小为材料厚度的4倍）
选择延展性更好的材料（例如，伸长率更高的材料）
减小拉伸深度或采用多道拉伸工艺
5. 表面划伤
划伤会损坏零件表面，通常由与模具表面或异物接触引起
一般的な原因
模具表面脏污或粗糙
润滑不足
硬质颗粒（氧化皮、污垢）夹在模具与坯料之间
解決策
定期的にダイ表面を研磨し、ハードコーティング（TiN、DLC）を施してください。
清潔でろ過された潤滑剤を使用してください。
ワイパーパッドまたはエアブローを取り付け、切りくずを除去してください。
6. 打ち抜き不良または位置ずれ
穴や形状が完全に打ち抜かれていない、または意図した位置からずれている。
一般的な原因
パンチの摩耗または破損
冲头与模具错位
冲压吨位或速度不足
解決策
定期检查冲头，磨损时及时更换。
使用精密导向件和垫片对齐模具。
确认冲压参数（吨位、行程、速度）符合要求。
7. 尺寸精度不良
因工艺或材料变化导致零件未达到规定公差。
一般的な原因
高速冲压产生的热膨胀
材料厚度偏差
模具长期磨损
解決策
ウォームアップサイクルを許可し、温度を監視します。
入荷材料の厚さ公差を厳密に指定します。
統計的工程管理（SPC）を導入し、定期的に工具を調整します。
8. ストレッチまたは薄肉化
過度の薄肉化は、金属が過度に伸ばされた場合に発生し、深絞り部品でよく見られます。
一般的な原因
絞り比が高すぎる（高さ対直径）
润滑不足
毛坯尺寸错误
解決策
首次拉伸的极限拉伸比设为1.5–2.0（取决于材料）。
深拉伸时使用退火或较软的材料。
使用高粘度润滑剂以减少摩擦。
9. 油污或污染
残留的润滑剂、污垢或氧化会留下污渍，影响外观或后续工序（如涂装、焊接）。
一般的な原因
润滑剂涂抹过多或不均匀
长时间存放未清洁
环境因素（灰尘、湿度）
解決策
可能な限り、最小限の水溶性潤滑剤を使用してください。
自動洗浄ステーション（洗浄、乾燥）を設置してください。
部品は防錆処理を施し、清潔で乾燥した状態で保管してください。
10. ダイマーク
ダイ表面から部品に転写される規則的なくぼみや模様。
一般的な原因
ダイ表面の粗さまたは摩耗
潤滑膜不足
高接触圧力
解決策
金型を研磨し、低粗さ（Ra ≤ 0.4 μm）に仕上げる。
極圧（EP）添加剤入りの潤滑剤を塗布する。
柔軟な金型材料を使用する（例：繊細な部品にはポリウレタン）。
まとめ
金属プレス不良の防止には、材料選定、金型設計、工程管理を含む総合的なアプローチが必要です。定期的なメンテナンス、適切な潤滑、リアルタイム監視により、不良率を大幅に低減できます。複雑な部品には、生産前に問題を予測するシミュレーションソフトウェアの活用を検討してください。上記の各不良に対する解決策を実施することで、メーカーは歩留まりを向上させ、コストを削減し、高品質なプレス部品を安定して提供できます。
主な不良と解決策の概要
| 不良 | 主な原因 | 主要ソリューション |
|---|---|---|
| バリ | 過大なクリアランス | クリアランス最適化; 工具研磨 |
| スプリングバック | 弾性回復 | オーバーベンディング; コイニング |
| しわ | 圧縮不安定性 | ブランクホルダー力を増加 |
| 破断 | 高引張応力 | 半径を大きくする; 延性材料を使用 |
| 傷 | 工具の汚染 | 金型を研磨; 潤滑剤を清掃 |
| 位置ずれ | パンチ摩耗 | パンチ交換、金型調整 |
| 寸法不良 | 熱膨張 | 温度監視、SPC管理 |
| 薄肉化 | 高絞り比 | 限界絞り比; 焼鈍材 |
| 油汚れ | 過剰潤滑剤 | 潤滑剤最小化; 部品洗浄 |
| ダイ跡 | ダイ荒れ | ダイ研磨; EP潤滑剤 |
