よくあるプレス加工の欠陥と実践的な解決策ガイド
スタンピングは金属加工における基本的な工程であり、単純なブラケットから複雑な自動車部品まで、さまざまな部品の製造に使用されています。しかし、不良が発生すると品質を損ない、コストが増加し、生産が遅れる可能性があります。この包括的なガイドでは、バリ、割れ、スプリングバック、表面傷など、最も一般的なスタンピング不良を解説し、それらを最小限に抑え、または排除するための実践的で実行可能な解決策を提供します。経験豊富な技術者であれ、スタンピング初心者であれ、これらの知見はより高い精度と効率を達成するのに役立ちます。

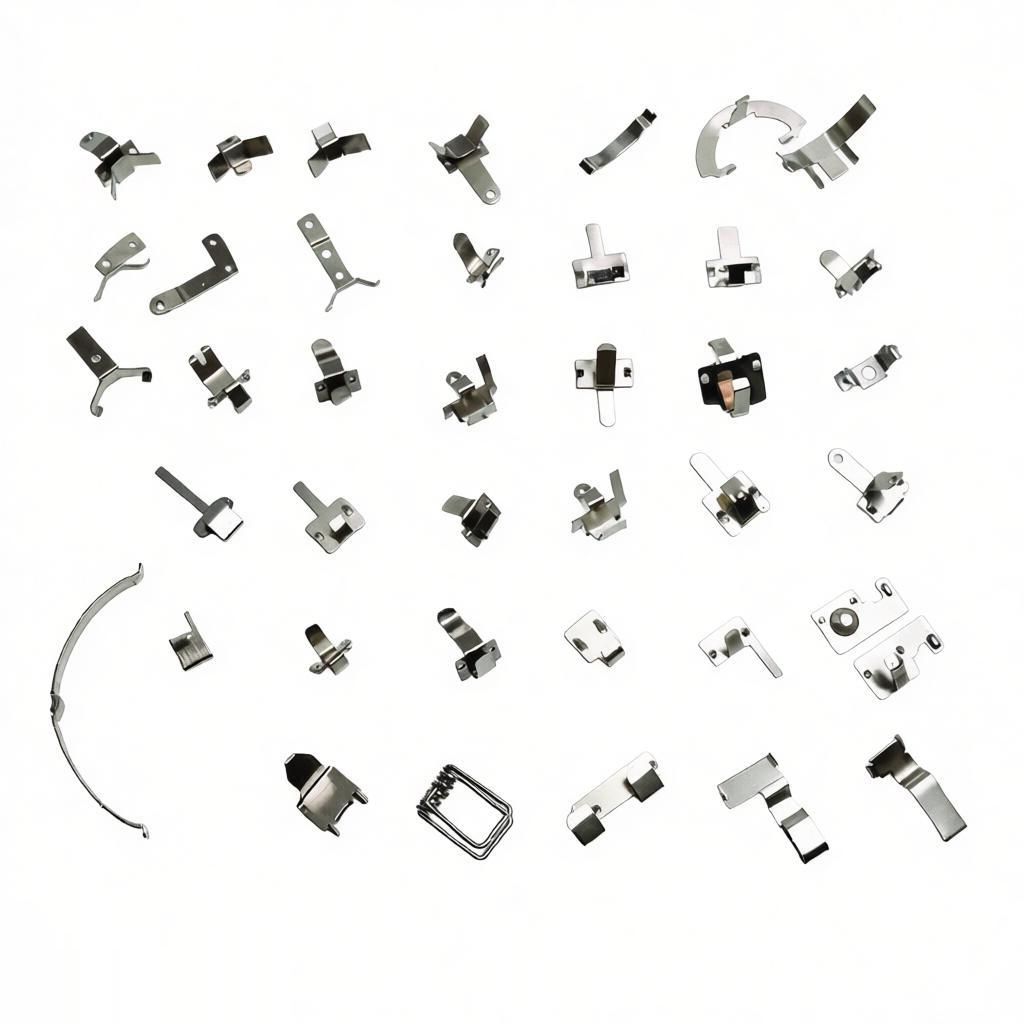

スタンピング不良を理解する
スタンピング不良は、材料特性、金型設計、プレス設定、加工パラメータなどの複合的な要因から発生します。根本原因を特定することが、修正への第一歩です。以下では、最も頻繁に発生する問題、その原因、および実証済みの対策を詳しく説明します。
バリの発生 – 原因と対策
バリとは、スタンピング部品の切断端に沿って生じる、不要な盛り上がったエッジや粗い突起のことです。取り扱いの困難さ、組立の問題、さらには安全上のリスクを引き起こす可能性があります。
一般的な原因
過大な金型クリアランス（大きすぎる、または不均一）
摩耗または鈍ったパンチとダイのエッジ
パンチとダイの不適切な位置合わせ
材料硬度のばらつき
実用的なソリューション
材料の厚さと種類に基づいてダイクリアランスを最適化します（通常、板厚の15～25％）。
切断エッジを定期的に点検・研磨し、長寿命化には超硬合金やコーティング工具を使用します。
ガイドや光学測定システムを使用して正確な位置合わせを確保します。
摩擦と熱の蓄積を減らすために潤滑剤を使用します。
| 材料厚さ（mm） | 推荐间隙（每侧mm） |
|---|---|
| 0.5 | 0.025–0.050 |
| 1.0 | 0.050–0.100 |
| 2.0 | 0.100–0.200 |
撕裂或开裂 – 如何预防
成型过程中因应力过大、材料延展性不足或模具边缘过于尖锐而导致撕裂或开裂。此缺陷在高强度钢或厚板材料中尤为常见。
根本原因
材料延伸率不足或抗拉强度过高
弯曲半径过小，不适合材料厚度
润滑不足或产生咬合
压边力不当
预防建议
选择具有足够延展性的材料以适应预期变形。
曲げ半径を材料厚さの1倍以上（高張力鋼板の場合は2倍以上）に増やす。
一貫性のある適切な潤滑（例：絞り油）を適用する。
ブランクホルダー圧力を調整し、材料の流動を可能にしつつしわを防止する。
予備成形ステーションを備えた順送金型を使用し、応力を徐々に分散させる。
スプリングバックと変形 – 制御技術
スプリングバックとは、成形後の材料の弾性回復により、設計形状からずれる現象です。材料の降伏強度、板厚、曲げ形状に影響されます。
スプリングバックに影響する要因
素材の種類：アルミニウムは軟鋼よりもスプリングバックが大きい
曲げ角度と半径：鋭い曲げほどスプリングバックが顕著
金型クリアランスと圧力が不足し、オーバーフォームできない
解決策
オーバーベンド金型：予想されるスプリングバックを補正する金型設計（鋼材は通常1～3°、アルミニウムはそれ以上）
ボトミングまたはコイニング加工を採用し、材料を塑性変形させて形状を固定
より高い成形力を適用し、保持時間を延長
プレス加工後、部品に熱処理を施して内部応力を除去することを検討
表面の傷や跡 – 防止方法
表面欠陥（傷、へこみ、工具痕など）は外観や耐食性を低下させる可能性があります。これらは多くの場合、金型表面の仕上げ不良や汚染に起因します。
主な原因
金型表面の粗さや損傷
汚染物質（金属片、ゴミ、古い潤滑剤）
材料や工具に埋め込まれた硬質粒子
不十分または不適切な潤滑
回避戦略
重要な表面については、金型を鏡面仕上げ（Ra < 0.2 μm）に研磨します。
定期的な洗浄サイクルを実施し、保護カバーを使用します。
フィルター処理された潤滑剤を使用し、頻繁に交換します。
金型から異物を除去するために、ワイパーパッドまたはエアブラストを取り付けます。
繊細な仕上げには、より柔らかい金型材料（例：青銅）を選択します。
寸法の不整合 – 公差と調整
部品寸法のばらつきは、材料厚さの変動、温度変化、または金型の摩耗に起因する可能性があります。互換性のある部品には一貫性が不可欠です。
変動の原因
材料厚さの公差（例：±0.1 mm）
高速プレス時の温度による膨張
順送金型の位置ずれまたは摩耗
プレス速度とタイミングの不整合
是正措置
統計的工程管理（SPC）を活用し、寸法をリアルタイムで監視する。
サプライヤーに対して材料厚さの許容範囲をより厳しく指定する。
金型の潤滑と温度制御を自動化する。
金型の定期的なメンテナンスと摩耗部品の交換を計画する。
金型の摩耗を補うためにシャットハイトまたはラム位置を調整する。
金型メンテナンスによる高度な予防策
予防的な金型メンテナンスは、不良を防ぐ最も効果的な方法です。適切にメンテナンスされた金型は、ダウンタイムを最小限に抑え、一貫した高品質の部品を生産します。
メンテナンスチェックリスト
毎日：金型の洗浄、異物の確認、パンチとダイエッジの点検。
毎週：アライメント、クリアランス、潤滑システムの確認。
毎月：金型の主要寸法の測定、摩耗したスプリングやガイドの交換。
毎年：表面の再研磨または再コーティング、金型の全面改修を実施。
金型性能のデジタル追跡システムを導入することで、故障が発生する前に予測できます。
結論
プレス加工の欠陥は避けられませんが、管理可能です。材料、金型、またはプロセスにかかわらず、根本原因を理解することで、欠陥を最小限に抑えるための的を絞った解決策を適用できます。定期的な金型メンテナンス、適切な潤滑、材料選定、プロセス最適化が、欠陥のないプレス加工の基盤です。[御社名]では、長年の専門知識と最先端の設備を組み合わせて、高精度な金属プレス部品を提供しています。欠陥のないコスト効率の高いソリューションについては、今すぐお問い合わせください。
