ディープドロー加工：設計上の考慮点とヒント
深拉伸冲压是一种多功能的金属成型工艺，可将平板金属毛坯转化为复杂的三维形状。广泛应用于汽车、航空航天、电子和医疗器械等行业。本指南探讨了关键的设计考虑因素和实用技巧，以优化您的深拉伸冲压项目，实现质量、效率和成本效益。

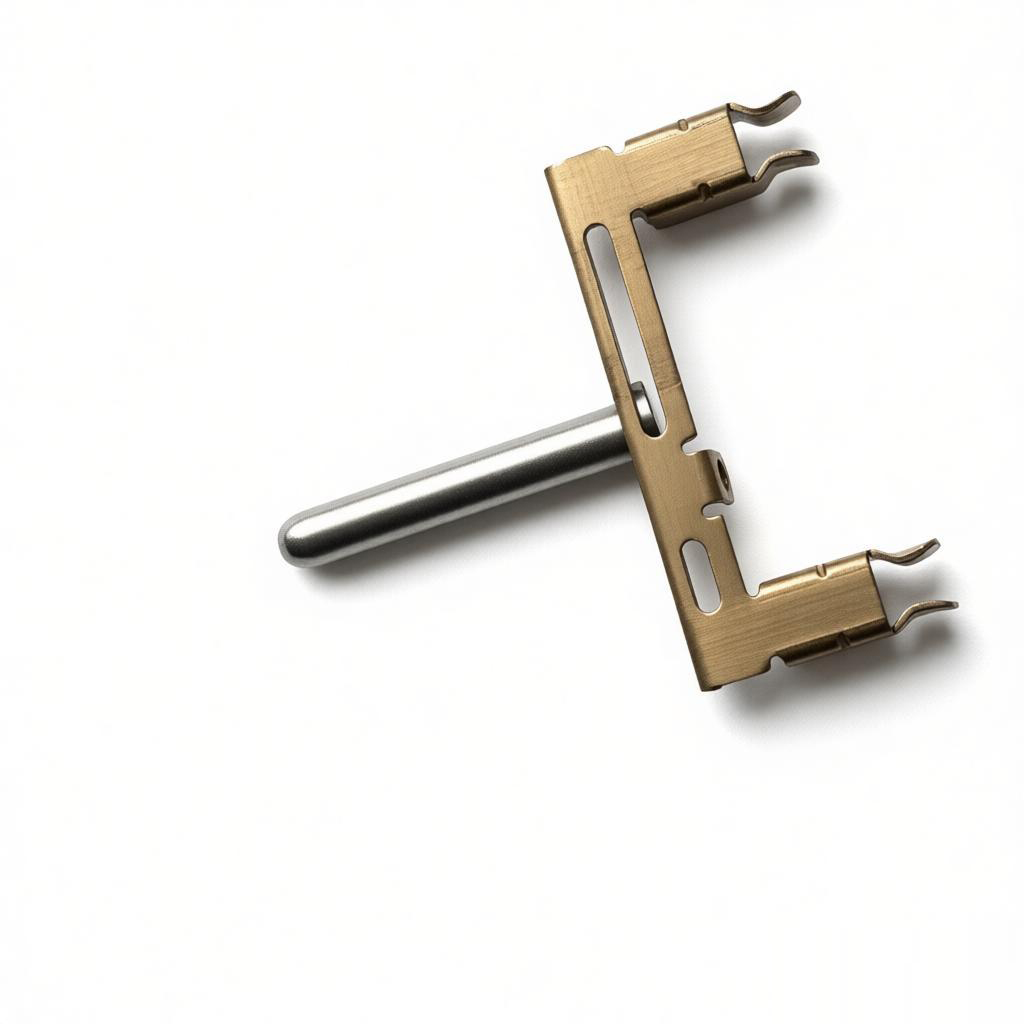

了解深拉伸冲压
深拉伸冲压涉及一个冲头将金属毛坯推入模具型腔，使材料流动并形成模具的形状。当拉伸零件的深度超过其直径时，该过程被称为‘深拉伸’。需要仔细控制材料流动、润滑和冲压速度，以避免撕裂、起皱或变薄等缺陷。
深拉伸冲压的工作原理
该过程从将毛坯放置在模具开口上开始。冲头下降，迫使毛坯进入模具。金属径向向内拉伸和流动。对于非常深的零件，可能需要进行多次拉伸，并采用中间退火以消除加工硬化。关键参数包括压边力、冲头半径、模具半径以及冲头与模具之间的间隙。
关键设计考虑因素
为深拉伸冲压设计零件时，需要注意几何形状、材料特性和工艺限制。以下是关键因素。
零件几何形状
深度与直径比：
零件相对于其直径越深，拉伸难度越大。单次拉伸的典型限制为2:1；更深的零件需要多次拉伸。コーナー半径：
鋭い角は応力集中と破れのリスクを高めます。パンチとダイの両方に十分な半径（材料厚さの3～5倍以上）を設定してください。壁厚：
特にコーナーや側壁で薄くなることが予想されます。設計時に厚さの変動を考慮してください。抜き勾配：
垂直な壁は加工が困難です。材料の流れと部品の取り出しを助けるため、わずかな抜き勾配（1～5度）を設けてください。
材料選定
| 材料 | 成形性 | 一般的な用途 |
|---|---|---|
| 低炭素鋼 | 優れている | 自動車パネル、キッチンシンク |
| ステンレス鋼 | 良好（より大きな力が必要） | 医療機器、食品機器 |
| アルミニウム | 中程度（しわになりやすい） | 軽量筐体、ヒートシンク |
| 銅／真鍮 | 非常に良好 | 電気部品、装飾品 |
延伸性が高く降伏強度が低い材料を選び、絞り加工を容易にします。結晶粒が粗い材料や表面欠陥のある材料は避けてください。
金型設計
適切な金型は安定した品質に不可欠です。以下の点を考慮してください。
パンチとダイのR（アール）:
Rを大きくすると応力が低減され、材料の流れがスムーズになります。深絞りの場合、パンチRは板厚の4～8倍に設定します。クリアランス:
パンチとダイの最適なクリアランスは、通常板厚の1.1～1.2倍です。狭すぎると破断、広すぎるとしわの原因になります。ブランクホルダー力:
しわを防ぐために十分な力を加えますが、材料の流れを阻害しないようにします。流れを制御するには、ドロービードや段差を利用します。潤滑:
高圧潤滑剤を使用して摩擦を低減し、焼き付きを防止します。ブランクの両面に均等に塗布してください。
よくある不具合と対策
優れた設計でも不具合が発生することがあります。以下に代表的な問題とその修正方法を示します。
| 不具合 | 原因 | 対策 |
|---|---|---|
| しわ | ブランクホルダー力不足または材料の流れ過多 | ブランクホルダー力を増加、ドロービードを追加、クリアランスを減少 |
| 破断 | 高い応力集中、鋭いR、または材料が脆すぎる | Rを大きくする、延性の高い材料を使用、1工程あたりの絞り深さを減少 |
| 板厚減少 | 過度な伸び | ブランクサイズを調整、中間焼鈍を追加、複数回絞りを使用 |
| 傷 | 潤滑不良または工具表面仕上げ不良 | 潤滑改善、金型研磨、より硬い工具材料の使用 |
深絞り加工成功のためのヒント
業界のベストプラクティスに基づく実践的なヒント：
有限要素解析（FEA）の実施：
金型製作前にプロセスをシミュレーションし、潜在的な問題を特定。時間とコストを節約します。最適化ブランク形状:
応力集中を低減するため、角型ではなく丸みを帯びたブランクを使用してください。ブランク展開ソフトウェアの利用を検討してください。プログレッシブ金型の活用:
大量生産では、切断、絞り、トリミングを1回のプレスストロークで行える複数ステーションのプログレッシブ金型が効果的です。温度管理:
深絞り加工では、加熱が有効な場合があります。温間成形（例：アルミニウム）は成形性を向上させ、スプリングバックを低減します。テストと反復:
可能であれば、ソフト金型で試作を行ってください。本番金型に着手する前に、試行結果に基づいてパラメータを調整してください。経験豊富なメーカーとの連携:
深絞り加工の複雑さを理解している金属プレス加工の専門家と協力してください。例えば、[会社名]のチームが設計支援と品質保証を提供します。
まとめ
深絞り加工は、強度が高く継ぎ目のない金属部品を効率的に生産する方法です。設計形状、材料選定、金型、加工パラメータに注意を払うことで、安定した品質を実現し、不良を最小限に抑えることができます。新しい部品を設計する場合でも、既存の部品を最適化する場合でも、これらの考慮事項とヒントが、成功する深絞り加工への道筋を示します。お客様のプロジェクト要件についてご相談いただき、金属プレス加工における当社の専門知識をご活用ください。
