ヒートシンクプレス加工：効率的な熱管理のための技術

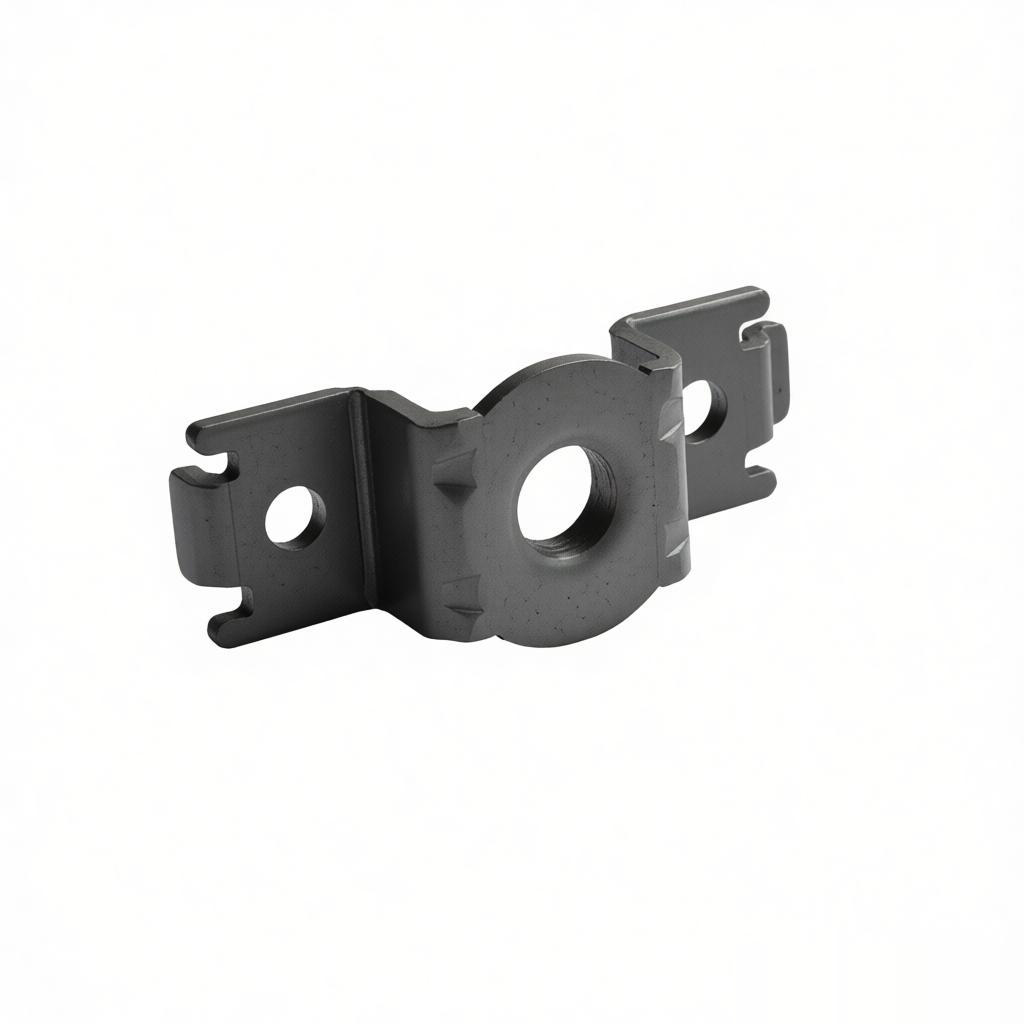

ヒートシンクプレス加工の概要
ヒートシンクは電子機器において重要な部品であり、熱を放散して過熱を防ぎ、信頼性の高い動作を確保します。様々な製造方法の中でも、プレス加工は複雑なヒートシンク形状を低コストかつ大量生産するためのソリューションを提供します。本ガイドでは、ヒートシンクプレス加工による効率的な熱管理のための技術とベストプラクティスを解説します。
プレス加工ヒートシンクの材料
アルミニウム合金
アルミニウム（例：6061、6063）は、優れた熱伝導率（200～240 W/mK）、軽量性、成形性から最も一般的な材料です。高性能用途では銅合金（熱伝導率約400 W/mK）が使用されますが、高価でプレス加工が困難です。
材料選定基準
熱伝導率：放熱性を高めるため、高いほど良い。
延性：深絞りや曲げ加工に耐え、割れないこと。
コスト：大量生産にはアルミニウムが最適なバランスを提供。
表面仕上げ：電子部品との接触抵抗に影響する。
ヒートシンク用スタンピング金型設計
金型設計は、所望のフィン形状、厚さ分布、寸法精度を達成するために重要です。プログレッシブ金型は、1回のプレスストロークで複数の工程（ブランキング、ピアシング、フォーミング、カット）を実行するために一般的に使用されます。
主要な設計上の考慮事項
フィン形状：
高くて薄いフィンは表面積を最大化しますが、破断を避けるために材料の流れを注意深く制御する必要があります。曲げ半径：
曲げ半径は、応力集中を防ぐために材料厚さの1.5倍以上必要です。抜き勾配角度：
金型から部品を容易に取り出せるようにします。スプリングバック補正：
弾性回復を考慮して材料を過度に曲げます。
プレス加工技術
ブランキングとピアシング
まず、ストリップからブランクを切り出します。ピアシングは、取り付けや通気用の穴を開けます。パンチとダイのクリアランスは、きれいなエッジを得るために材料厚さの5～10%にします。
フォーミングと曲げ加工
順送り成形加工によりフィンを成形します。しわを防ぐために、ドロービードと適切なブランクホルダー力を使用します。潤滑により摩擦が低減され、材料の流動性が向上します。
切断とトリミング
成形後、部品は最終寸法にトリミングされます。ファインブランキングにより、二次加工なしで滑らかなエッジを実現できます。
ヒートシンクスタンピングにおける品質管理
| パラメータ | 仕様 | 検査方法 |
|---|---|---|
| 平坦度 |
