電子機器向け精密金属プレス加工：重要考慮事項ガイド

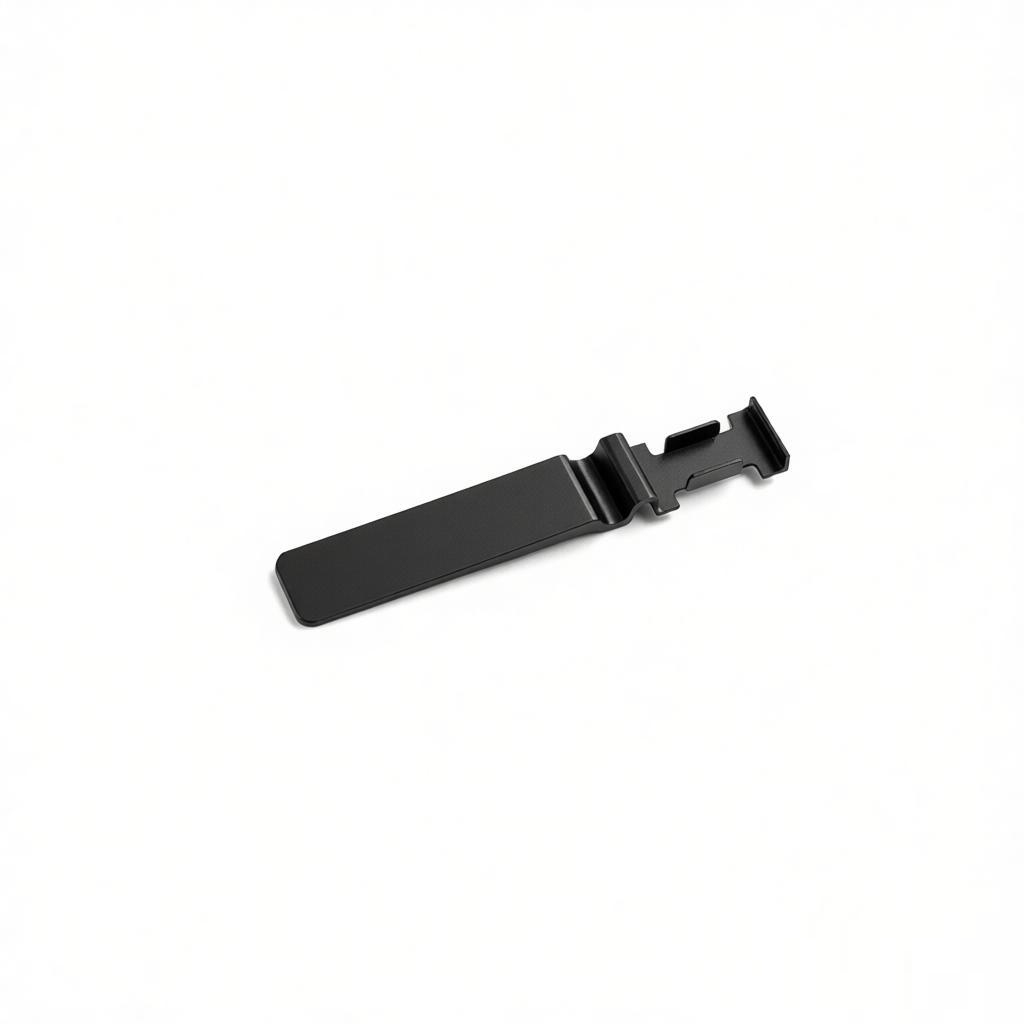

はじめに
精密金属プレス加工は、現代のエレクトロニクス製造において基盤となる技術であり、狭い公差で複雑な部品を大量生産することを可能にします。コネクタやシールド、ヒートシンク、スプリングに至るまで、プレス加工された金属部品はスマートフォンから医療機器に至るまで幅広いデバイスに使用されています。しかし、一貫した品質と性能を実現するには、エレクトロニクス用途に特有の重要な考慮事項を徹底的に理解する必要があります。このガイドでは、エンジニアや調達担当者が精密金属プレス加工で成功を収めるために評価すべき重要な要素について解説します。
材料選定：性能の基盤
エレクトロニクス向け金属プレス加工において、適切な材料を選ぶことは最も重要な判断の一つです。材料は、電気伝導性、熱管理、強度、耐食性の要件を満たすと同時に、プレス加工プロセスとの適合性も確保する必要があります。
一般的な材料とその用途
| 材料 | 主な特性 | 代表的なエレクトロニクス用途 |
|---|---|---|
| 銅（C110、C102） | 優れた電気伝導性と熱伝導性、良好な成形性 | コネクタ、リードフレーム、EMIシールド |
| 真鍮（C260、C268） | 良好な導電性、耐食性、打ち抜き加工が容易 | 端子、ソケット、スプリングコンタクト |
| リン青銅（C510、C521） | 高い疲労強度、良好な導電性 | 繰り返し曲げに耐えるスプリング、シャープネル、コネクタ |
| ステンレス鋼（304、316） | 高強度、耐食性、磁性オプション | シールド缶、ブラケット、構造部品 |
| 洋白（C752） | 良好なバネ特性、耐食性、はんだ付け可能 | 小型コネクタ、スイッチ接点 |
ヒント：
材料選定時は、プレス加工時の成形性、その後のめっきやコーティング要件、最終デバイスでの熱サイクル下の性能など、ライフサイクル全体を考慮してください。
精密公差：ミクロンから成功へ
電子部品には、±0.025 mm 以下の厳しい公差が求められることがよくあります。このような精度を達成するには、金型の品質、プレス機の安定性、材料の均一性などの要素が重要です。
公差に関する重要な考慮事項
金型の位置合わせ：
パンチとダイの位置ずれは、バリ、寸法ばらつき、早期摩耗の原因となります。精密プレス加工では、ガイドピンとクリアランスの狭い順送金型を使用します。材料厚さのばらつき：
入荷する材料は、部品の寸法を一定に保つために、厳しい厚さ公差（例：±0.005 mm）を満たす必要があります。スプリングバック補正：
プレス加工後、ステンレスなどの材料はわずかにスプリングバックする傾向があります。高度なシミュレーションと金型設計によりこれを考慮し、最終形状が仕様を満たすようにします。バリ対策：
バリは組み立ての妨げになったり、ショートの原因になることがあります。適切なクリアランスと鋭利な工具でバリを最小限に抑え、必要に応じてタンブリングなどの二次加工を行います。
ヒント：
プレス加工のパートナーと緊密に連携し、機能上重要な寸法を定義し、統計的プロセス管理（SPC）を確立して公差の順守を監視してください。
金型設計とメンテナンス
金型（ダイ）はプレス部品の品質と再現性を決定します。電子機器の場合、金型は高精度と長寿命を実現するように設計する必要があります。
順送金型 vs. 複合金型
順送金型は、1回のパスで複数の工程（ブランキング、成形、コイニング）を実行し、大量生産の電子部品に最適です。複合金型は1つのステーションで複数の工程を実行しますが、単純な部品に限定されます。複雑な曲げを持つコネクタピンなどの複雑な部品には、順送金型が推奨されます。
金型材料とコーティング
工具鋼：
D2、A2、M2 等一般耐磨材料。超硬合金インサート：
高摩耗部に使用し、工具寿命を延ばします。コーティング：
TiN、TiCN、DLC コーティングは摩擦を低減し、特に銅やアルミニウムのプレス加工時の材料付着を防ぎます。
ヒント：
金型の予防保全スケジュール（定期的な研磨と検査を含む）を確実に実施し、寸法変動を防止する必要があります。
表面仕上げとめっき
多くの電子部品では、はんだ付け性、導電性、または耐食性を確保するために特定の表面仕上げが必要です。
一般的な表面処理
錫めっき：
はんだ付け性と耐食性を提供します。コネクタには溶融めっきまたは電気めっき錫が一般的です。金めっき：
低接触抵抗と不活性性により、高信頼性コンタクト（航空宇宙や医療など）に使用されます。銀めっき：
優れた導電性を持ちますが、変色しやすいため、高電流用途でよく使用されます。不動態化：
ステンレス部品の耐食性向上のため。
プレス加工自体は、金型痕、傷、またはめっき密着性に影響を与える汚染を避ける必要があります。最大表面粗さ（例：Ra 0.8 μm）の指定が一般的です。
ヒント：
めっき業者とプレス加工サプライヤーと早期に連携し、プレス潤滑剤とめっき薬品の適合性を確保してください。
品質管理と検査
電子機器では一貫した品質が不可欠です。寸法、表面品質、機能テストを網羅した堅牢な検査計画を実施してください。
検査方法
三次元測定機（CMM）：
試作品や初回品の重要寸法を測定します。ビジョンシステム：
量産向けの高速光学検査で、バリ、クラック、欠落などの欠陥を検出します。硬度試験：
プレス加工後の材料の焼き入れ状態を確認します。電気試験：
スプリングコンタクトなどの部品について、接触抵抗や力を測定します。
統計的抜取検査（例：AQL 0.65）が一般的ですが、安全上重要な部品については全数検査が必要な場合があります。
ヒント：
サプライヤーにPFMEA（プロセス故障モード影響解析）を依頼し、早期にリスクを特定・軽減する。
品質を損なわずにコスト最適化
精密プレス加工はコスト効率が良い場合もありますが、特定の要因がコストを押し上げます。これらを理解することで予算と性能のバランスを取ることができます。
主なコスト要因
金型の複雑さ：
工程数が多く、公差が厳しいほど、初期の金型コストが増加します。材料費：
特殊合金や貴金属メッキはコストを増加させます。数量：
数量が多いほど金型費が分散され、単価が低減します。二次加工：
メッキ、熱処理、組立は総コストを増加させます。
最適化するには、曲げや厳しい公差を必要な箇所のみに限定した設計を検討してください。金型製作前にシミュレーションソフトで設計を検証しましょう。
ヒント：
プレス加工サプライヤーと設計段階で製造性（DFM）レビューを行い、2つの部品を1つに統合するなどコスト削減の機会を特定します。
リードタイムとサプライチェーン
エレクトロニクス市場は迅速な納期を求めます。精密プレス加工では、金型製作（4～8週間）と量産（受注あたり2～4週間）のリードタイムが発生します。重要部品の安全在庫を維持することで遅延を軽減できます。
迅速な納期を実現する戦略
可能な限り標準工具部品を使用する。
リードタイムの長い材料は事前に発注する。
設計検証のための迅速な試作を提供するサプライヤーと協力する。
ヒント：
品質要件を理解し、一貫したリードタイムを提供できる単一の調達パートナーと強固な関係を構築する。
環境・規制コンプライアンス
電子機器はRoHS、REACH、紛争鉱物要件などの規制に準拠する必要があります。特にメッキや材料制限に関して、プレス部品がこれらの基準を満たしていることを確認してください。
ヒント：
サプライヤーに材料認証書やメッキレポートを要求し、コンプライアンス文書を維持してください。
まとめ
電子機器向けの精密金属プレス加工には、材料選定から最終検査まで総合的なアプローチが必要です。材料特性、公差、金型設計、表面仕上げ、品質管理、コスト、リードタイム、コンプライアンスといった主要な要素を考慮することで、プレス部品が電子機器の厳しい要求を満たすことができます。これらの分野で専門知識を持つプレスメーカーと提携し、その知識を活用して性能と製造性の両面で設計を最適化しましょう。ペースの速い電子機器業界では、これらの詳細を最初に正しく行うことでコストを削減し、市場投入までの時間を短縮できます。
