プログレッシブダイスタンピング設計：効率向上のベストプラクティス

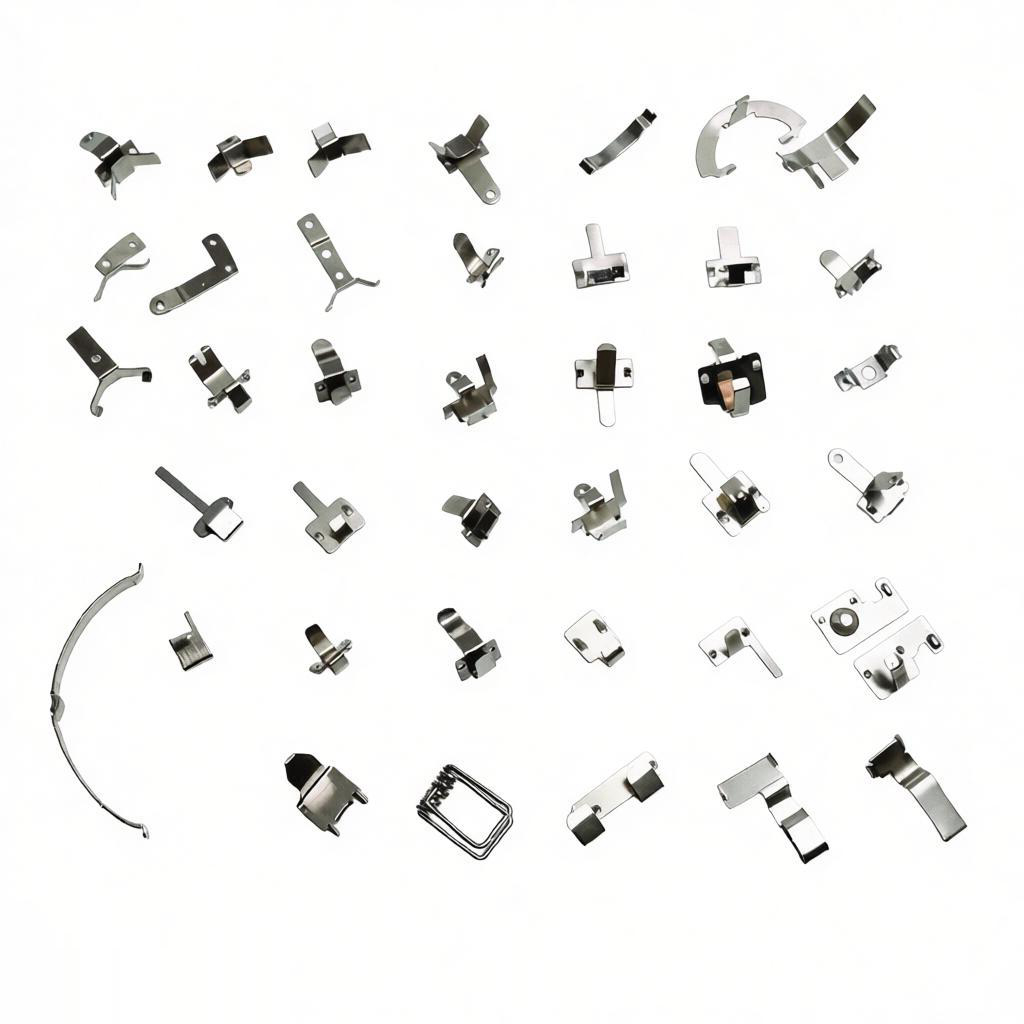

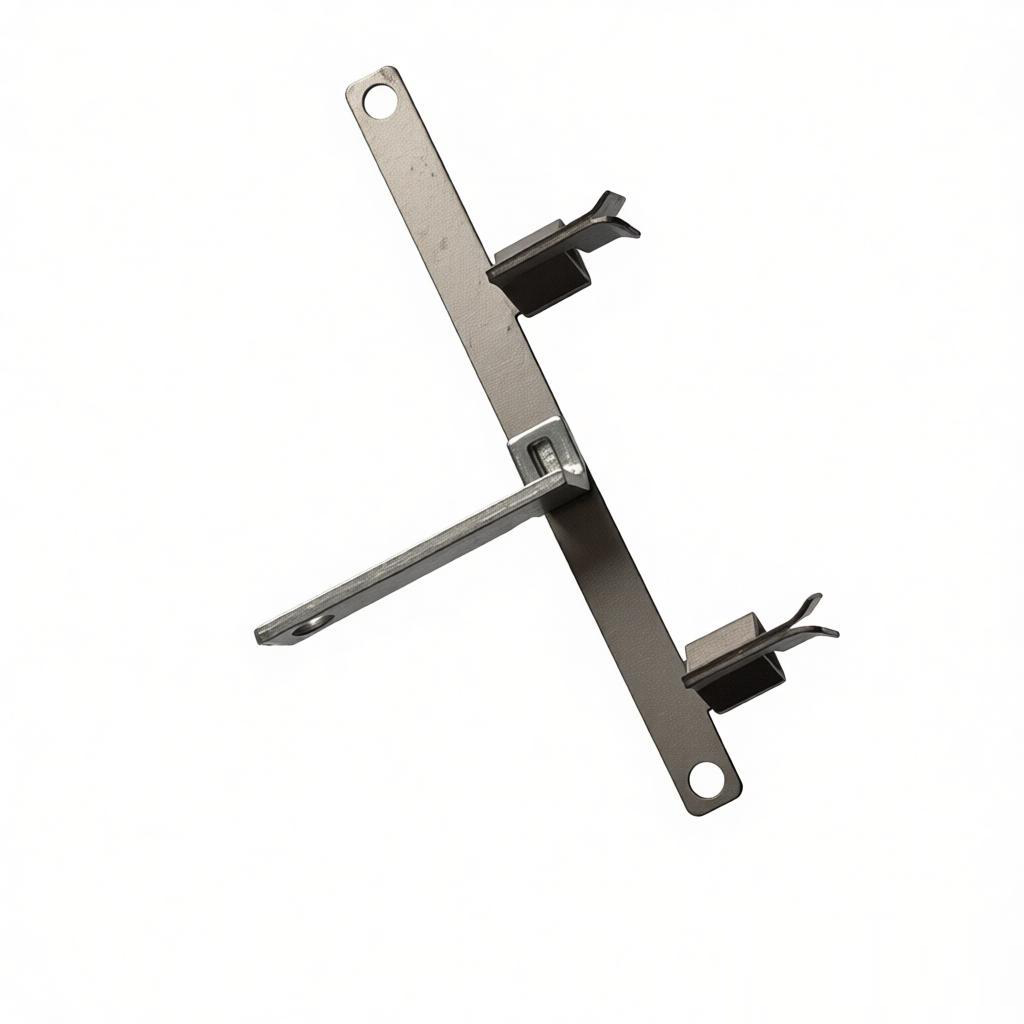

はじめに
プログレッシブ金型スタンピングは、複数の工程を1つの金型で行うために一連のステーションを使用する大量生産向け金属成形プロセスです。各ステーションは、金属ストリップが金型内を進むにつれて、切断、曲げ、絞りなどの特定の作業を実行します。プログレッシブ金型スタンピング設計の効率性は、生産速度、工具寿命、部品品質に直接影響します。このガイドでは、最大効率を実現するためのプログレッシブ金型スタンピング設計のベストプラクティスを紹介します。
プログレッシブ金型スタンピングとは？
プログレッシブ金型スタンピングでは、コイル状の金属ストリップが複数のステーションを含む金型セットに供給されます。プレスストロークごとにストリップが1ピッチずつ前進し、各ステーションが異なる作業を実行します。最終部品は通常、最後のステーションで切り離されます。この方法は、厳しい公差を持つ複雑な部品の大量生産に最適です。主な利点として、高速性、再現性、手作業の最小化が挙げられます。
効率性のための主要設計原則
材料選定とストリップレイアウト
適切な材料の選定とストリップレイアウトの最適化は、効率性の基盤です。ばらつきを減らすため、厚さと機械的特性が一定の材料を選びます。部品を近接して配置することでスクラップを最小限に抑えるストリップレイアウトを使用します。曲げ加工では、割れを防ぐために材料の圧延方向を考慮します。高度なネスティングソフトウェアを使用してレイアウトをシミュレーションし、材料利用率を最大化することで、70%以上の歩留まりを達成できます。
金型設計とクリアランス
適切な金型クリアランス（パンチとダイの隙間）は、切断品質、工具摩耗、エネルギー消費に影響します。ほとんどの金属では、クリアランスは通常、材料厚さの片側5～10%です。狭いクリアランスはきれいな切断面を生みますが摩耗が増加し、広いクリアランスは摩耗を減らしますがバリが残る可能性があります。材料とプレス速度に最適なクリアランスを決定するには、経験則テーブルやシミュレーションを使用します。また、金型セクションには焼入れ工具鋼（例：D2やM2）を使用して寿命を延ばします。
パイロット穴と位置合わせ
パイロット穴は、ストリップの正確な送りを確保するために重要です。パイロットはスクラップエリアまたはキャリアストリップに配置してください。パイロット径は、0.005～0.010インチのクリアランスを確保し、固着を防ぐようにします。テーパーパイロットを使用して挿入を容易にします。位置合わせには、ストリップの平坦性を維持するガイドブッシュとストリッパープレートを組み込みます。位置ずれは部品精度の低下や金型の損傷につながります。
スクラップ管理
効率的なスクラップ除去は、詰まりやダウンタイムを防ぎます。金型エリアから廃材を誘導するスクラップチョッパーやスライドを設計します。小さな穴には、スクラップエジェクターピンの使用を検討してください。スクラップ片は、圧縮空気や真空システムで容易に除去できる大きさにします。適切なスクラップ管理は安全性も向上させます。
プログレッシブ金型設計の高度な技術
センサーと金型内モニタリングの活用
ストリップ送りエラー、材料厚さのばらつき、工具破損を検出するセンサーを統合します。一般的なセンサーには、近接スイッチ、ロードセル、ビジョンシステムがあります。リアルタイムモニタリングにより、プレスを即座に停止させ、不良部品や金型損傷を防ぎます。収集されたデータは、予知保全スケジュールの策定にも役立ちます。
快速换模系统
通过快速换模系统减少生产批次间的停机时间。使用标准化模座、液压夹具和自动闭合高度调整。设计良好的快速换模系统可将换模时间减少50–80%，显著提高整体设备效率（OEE）。
常见错误需避免
条带布局过于复杂：
工位过多会增加成本和复杂性，且无附加价值。尽量保持布局简洁。忽略冲压吨位要求：
低估力会导致模具变形或冲压过载。需对每个工位进行负载分析。润滑不足：
润滑剂不足会导致磨损和过热。使用合适的润滑剂类型和涂抹方式（如喷雾或浸渍）。忽视维护通道：
取り外しや交換が容易な金型セクションを設計します。届きにくいファスナーはダウンタイムを増加させます。
生産サイクル最適化のベストプラクティス
| 実践方法 | メリット |
|---|---|
| 10～15%の余剰容量を持つプログレッシブ金型を使用 | 将来の部品変更や生産量増加に対応可能 |
| TPM（全員参加の予防保全）の導入 | 計画外のダウンタイムを削減し、金型寿命を延長 |
| プレス速度（1分間あたりのストローク数）の最適化 | スループットと工具摩耗・部品品質のバランスを調整 |
| CNC精密工具の採用 | 金型部品の高精度と再現性を確保 |
まとめ
効率的な順送金型設計は、慎重な材料選定、精密な工具形状、インテリジェントなスクラップ管理、そして高度な監視システムの統合によって実現されます。これらのベストプラクティスに従うことで、メーカーはスクラップを削減し、稼働率を向上させ、競争力のあるコストで高品質な金属プレス部品を生産できます。順送金型の設計・製造に関する専門的なサポートが必要な場合は、当社のエンジニアチームにお問い合わせください。ヒートシンク、スプリング、精密CNC部品など、カスタム金属プレスソリューションを専門に提供しています。
