プログレッシブスタンピングとトランスファースタンピング：主な違いを解説

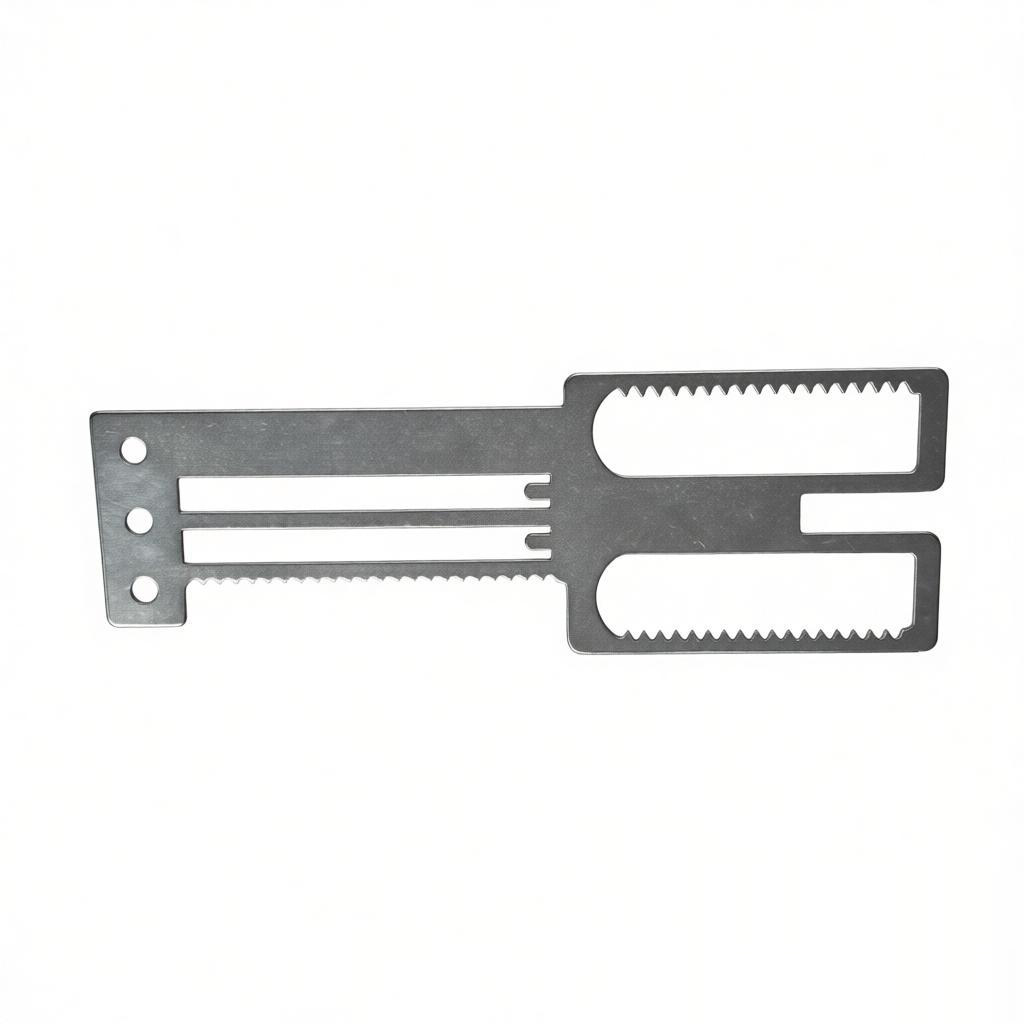

プログレッシブスタンピングとトランスファースタンピングの紹介
金属スタンピングにおいて、大量生産で最も一般的な2つの方法はプログレッシブスタンピングとトランスファースタンピングです。どちらも金属コイルから複雑な金属部品を製造しますが、工程、金型、用途において大きく異なります。これらの違いを理解することは、最適な効率、コスト効果、部品品質を求めるメーカーにとって重要です。本記事では、次のプロジェクトに適した方法を選択するための詳細な比較を提供します。
プログレッシブスタンピングとは
プログレッシブスタンピングは、1台のプレス内で金属ストリップのコイルを一連のスタンピングステーションに送り込む方法です。各ステーションでは、ストリップが進むにつれて特定の加工（切断、曲げ、絞り、コイニングなど）が行われます。部品は最終ステーションで切り離されるまでキャリアストリップに付着したままです。この方法は高度に自動化されており、一貫した形状の中小部品の大量生産に最適です。
トランスファースタンピングとは
トランスファースタンピングは、複数のプレスまたは複数のステーションを持つ1台のプレスを使用しますが、部品は機械式トランスファーシステム（多くの場合フィンガーやレールを使用）によって物理的に次のステーションに移動（トランスファー）されます。プログレッシブスタンピングとは異なり、部品は最初の加工後にストリップから完全に分離され、独立して移動します。この方法は、より大きな部品、深い絞り、より大規模な成形を必要とする複雑な形状に適しています。
主な違いの概要
| 特徴 | プログレッシブスタンピング | トランスファースタンピング |
|---|---|---|
| 工程流程 | 零件在最终切断前仍附着在卷料带上 | 零件在首次工序后分离并单独传送 |
| 模具成本 | 较低至中等（单套模具含多工位） | 较高（多套模具或复杂传送系统） |
| セットアップ時間 | 長い（全ステーションの精密な位置合わせが必要） | 中程度（個別のダイスを別々に調整可能） |
| 生産速度 | 非常に高い（毎分最大2000ストローク） | 中程度（トランスファー動作により低速） |
| 部品サイズ | 小～中（通常12インチ未満） | 中～大（24インチ以上も可能） |
| 複雑さ | ストリップ幅に制限あり、複雑な形状も可能だが制約内で | より高い複雑性、深い絞り、より多くの材料流動が可能 |
| 材料利用率 | 高い（ストリップ上のネスティングによる最小限のスクラップ） | 低～中程度（ブランク分離によるスクラップ増加） |
| 二次加工 | 金型内で一体化（タッピング、マーキング等） | 一体化可能だが追加ステーションが必要な場合あり |
| 代表的な用途 | 電気コネクタ、端子、ブラケット、ヒートシンク | 自動車ボディパネル、調理器具、燃料タンク、大型筐体 |
詳細比較
金型とセットアップ
順送プレスは複数のステーションを持つ単一の金型セットを使用します。金型全体をユニットとして製作・位置合わせする必要があり、複雑な部品では時間とコストがかかります。しかし、セットアップ後は最小限の介入で稼働します。トランスファープレスは各工程に個別の金型を使用し、個別にメンテナンス・調整が可能です。トランスファー機構（メカニカルフィンガー、サーボ駆動キャリア）には追加の初期投資が必要ですが、部品設計変更に対する柔軟性があります。
生産速度
順送プレスは通常、コイルストリップが高速で連続的にプレス内を移動するため、より高速です。トランスファープレスはステーション間で部品をピック＆プレースするため、サイクルが遅くなります。非常に大量（数百万個）の部品には順送プレスの方がコスト効率が高いです。中量産や大型部品で速度が重要でない場合は、トランスファープレスの方が適している場合があります。
部品の複雑さと品質
トランスファー成形では、部品がストリップに拘束されないため、より深い絞り、複雑な形状、重い成形が可能です。また、複数方向からの加工（例：サイドピアス、フランジ加工）も可能です。プログレッシブ成形は、ストリップの幅と厚さ、およびストリップの連続性を維持する必要性によって制限されます。ただし、厳しい公差を持つ小さな複雑な部品の場合、プログレッシブ成形は正確なインデックスにより優れています。
材料利用率
プログレッシブ成形では、部品をストリップ上に密に配置することで、材料利用率が高くなることがよくあります（スクラップが少ない）。トランスファー成形は通常、ブランクされた正方形または成形されたブランクから始まり、より多くのスクラップが発生する可能性があります。ただし、部品に大幅な成形が必要な場合、曲げ部分の周りに余分な材料が必要になるため、プログレッシブ成形からのスクラップが増加する可能性があります。
コストに関する考慮事項
低〜中量産の場合、個々の金型の製作と修正が安価であるため、トランスファー成形の方が経済的であることが多いです。大量生産の場合、プログレッシブ成形のサイクルタイムが速いため、金型コストの高さを相殺します。さらに、プログレッシブ成形は、1台のプレスに工程が集約されているため、必要な床面積と労力が少なくなります。
プログレッシブ成形を選択すべき場合
大量生産（年間数百万個）
小型～中型部品（例：コネクタ、端子）
シンプル～中程度の形状で安定したストリップ送り
厳しい公差と再現性が重要
二次加工が最小限で済む場合
トランスファープレスを選ぶべきケース
大型部品（例：自動車ボディパネル、家電筐体）
深絞りや複数方向の成形が必要な複雑形状
中量生産（数十万個）または頻繁な設計変更
厚板や高強度材料で作られた部品
インラインでの組立や溶接の統合
おすすめ
放熱板、スプリング、バネ板などの金属プレス部品を製造するほとんどのメーカーにとって、順送プレスはそのスピードと効率性から主流の方法です。しかし、大型または複雑な部品には、トランスファープレスが必要な成形能力を提供します。当社では両方の技術を専門としており、部品のサイズ、複雑さ、数量、材料を評価した上で決定することをお勧めします。プロジェクトに合わせた無料の実現可能性調査とコスト分析については、当社のエンジニアリングチームにお問い合わせください。
結論
順送プレスとトランスファープレスは、どちらも重要な金属成形プロセスであり、それぞれに明確な利点があります。順送プレスは、大量生産の小型部品においてスピードと材料効率で優れており、トランスファープレスは、大型で複雑な部品において汎用性と成形深さで優れています。これらの違いを理解することで、生産戦略を最適化し、品質、コスト、リードタイムの最適なバランスを実現できます。
