Shrapnelコンタクトスプリング設計：パフォーマンス向上のための6つのヒント

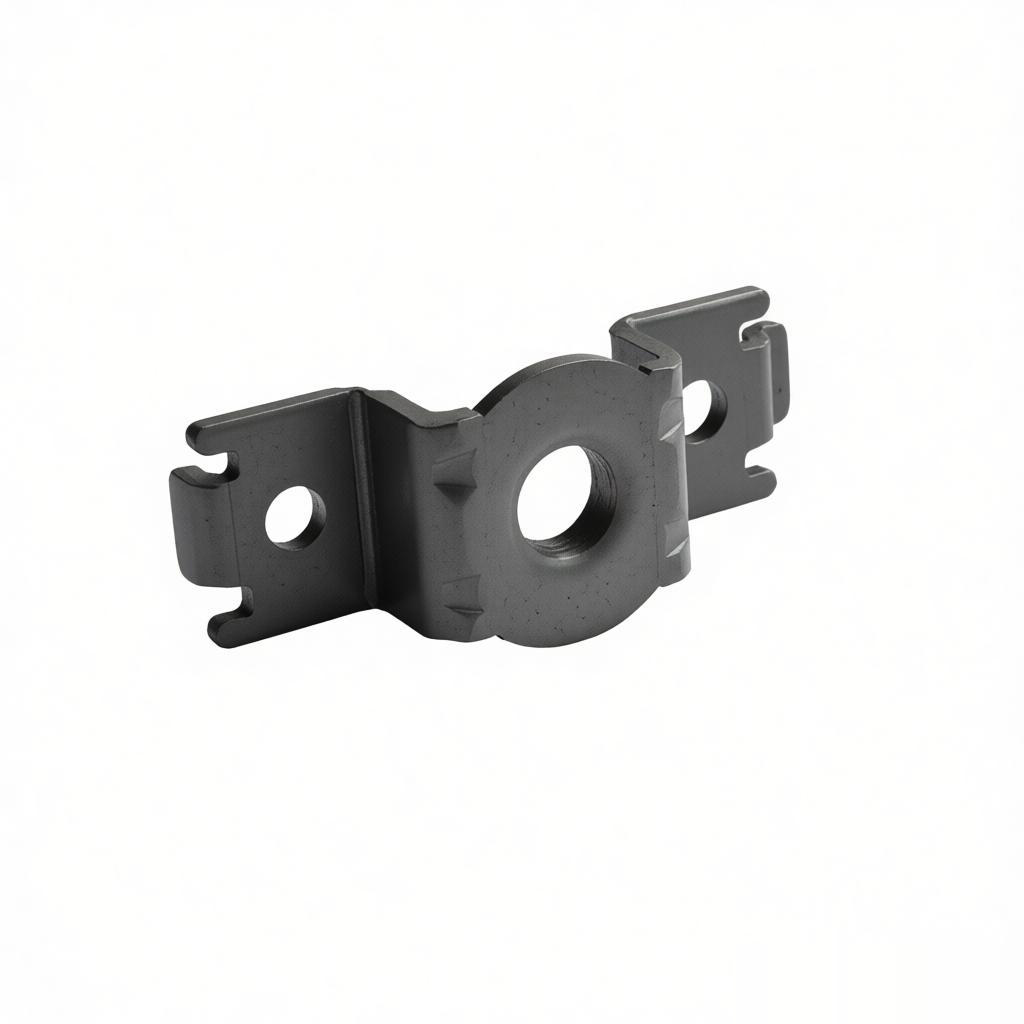

1. スプリングに適した材料を選ぶ
弾片コンタクトスプリングの材料選定は、性能と耐久性に直結します。一般的な材料にはベリリウム銅、リン青銅、ステンレス鋼があります。ベリリウム銅は優れた導電性と耐疲労性を持ち、高サイクル用途に最適です。リン青銅は耐食性と適度な導電性を備え、過酷な環境に適しています。ステンレス鋼はコスト効率が良いものの導電性は低めです。選定時には動作温度、電流負荷、環境要因を考慮してください。徹底的な分析により、スプリングが長期間にわたり安定した接触力を維持できます。
さらに、材料の厚さと調質はスプリングの特性に影響します。薄い材料は柔軟性が高まりますが、電流容量が低下します。熱処理などの調質プロセスにより、強度と弾性を向上させることができます。メーカーと協力し、特定の用途に最適な材料グレードと厚さを選定してください。想定条件下でのプロトタイプテストにより、選択を検証できます。
2. 安定した力を実現するスプリング形状の最適化
弾片コンタクトスプリングの形状（長さ、幅、曲げ半径、曲げ数など）は、接触力に直接影響します。適切に設計されたスプリングは、たわみ範囲にわたって安定した力を発揮し、信頼性の高い電気的接触を確保します。有限要素解析（FEA）を使用して力-たわみ曲線をシミュレーションし、応力集中箇所を特定します。疲労亀裂の原因となる鋭い角は避け、代わりに応力を均等に分散させる大きな半径を採用してください。
スプリングの動作たわみを考慮する：たわみが大きすぎると永久変形（セット）を引き起こす可能性があり、小さすぎると接触力が不十分になる可能性があります。アプリケーションの要件に合ったばね定数（単位たわみあたりの力）を設計してください。高振動環境では、より高いばね定数が接触を維持するのに役立ちます。低力アプリケーションでは、摩耗を最小限に抑えるために低いばね定数を優先してください。プロトタイピングと反復テストは、形状を微調整するために不可欠です。
3. 製造公差を管理する
シャープネル接触スプリングが一貫して機能するためには、厳しい公差が必要です。寸法のばらつきは、不均一な接触力、位置ずれ、または適切な嵌合の失敗につながる可能性があります。プレス加工中、工具の摩耗により徐々に偏差が生じることがあります。統計的プロセス管理（SPC）を導入して、厚さ、幅、曲げ角度などの重要な寸法を監視してください。定期的な工具メンテナンスと交換スケジュールにより、ドリフトを防ぎます。
図面に許容公差を指定しますが、コストを増加させる過度に厳しい公差は避けてください。機能に基づいてコスト効率の良い限界を定義するために、金属プレス加工パートナーと協力してください。精密プレス加工技術（例：ファインブランキングエッジ付きプログレッシブダイ）を使用して、精度を向上させます。CNC加工スプリングの場合、切削パラメータの厳密な管理により再現性が確保されます。三次元測定機や光学比較器を使用した品質検査により、早期に偏差を発見できます。
4. 接触抵抗と通電容量を考慮する
コンタクトスプリングの主な機能は、電気を確実に導通することです。接触抵抗は低く安定している必要があります。要因としては、材料の抵抗率、表面仕上げ、接触圧力が挙げられます。導電性の高い材料（例：銅合金）を使用してください。酸化を防ぎ抵抗を低減するために、金、銀、錫などの適切なメッキを施します。金メッキは低電流信号に最適で、銀は高電流用途に適しています。メッキ厚が要件を満たし、剥がれがないことを確認してください。
通電容量は断面積と熱管理に依存します。過熱を防ぐために最小断面積を計算してください。大電流の場合は、複数の接点やより大きなスプリング寸法の使用を検討してください。必要に応じてヒートシンクや換気を組み込んでください。接触力は表面皮膜を破るのに十分高くなければなりませんが、過度の摩耗を引き起こすほど高くしてはいけません。バランスが重要です。
5. 耐久性と疲労寿命のための設計
弾片コンタクトスプリングはしばしば数百万サイクルに耐えるため、耐疲労性が最も重要です。ノッチ、バリ、断面の急激な変化などの応力集中部を避けてください。最大たわみ時の応力は材料の耐久限界を十分に下回る必要があります。焼きなましや振動仕上げなどの応力除去処理を施し、プレス加工による残留応力を低減してください。
動作環境を考慮してください：温度の極端な変化、湿度、腐食性ガスは疲労を加速させる可能性があります。耐食疲労強度に優れた材料を選択してください。保護コーティングやメッキを施してください。また、スプリングが弾性範囲内で動作するように設計し、降伏点を決して超えないようにしてください。加速寿命試験でプロトタイプをテストし、疲労寿命を予測してください。これらの試験からのデータは、曲げ半径の増加や材料厚さの変更など、設計改善の指針となります。
6. 経験豊富なメーカーとの協力
熟練した金属プレス加工およびCNC精密部品メーカーと提携することで、平凡な設計と高性能スプリングの差が生まれます。彼らは設計の製造容易性（DFM）に関する洞察を提供し、代替材料を提案し、潜在的な問題を早期に特定できます。弾片コンタクトスプリングの専門知識と信頼性の高い生産実績を持つメーカーを探してください。
設計段階では、性能要件や制約事項を共有してください。シミュレーションの実行、プロトタイプの製作、検証テストを実施できます。また、コスト最適化についてもご相談ください。場合によっては、設計を少し変更するだけで、性能を損なうことなく金型や製造コストを大幅に削減できることがあります。継続的なコミュニケーションにより、最終製品がお客様のニーズに正確に適合することを保証します。エンジニアリングチームを信頼して、より優れた性能と長寿命を実現してください。
