金属プレスにおけるスプリングバック補償：設計・シミュレーションガイド

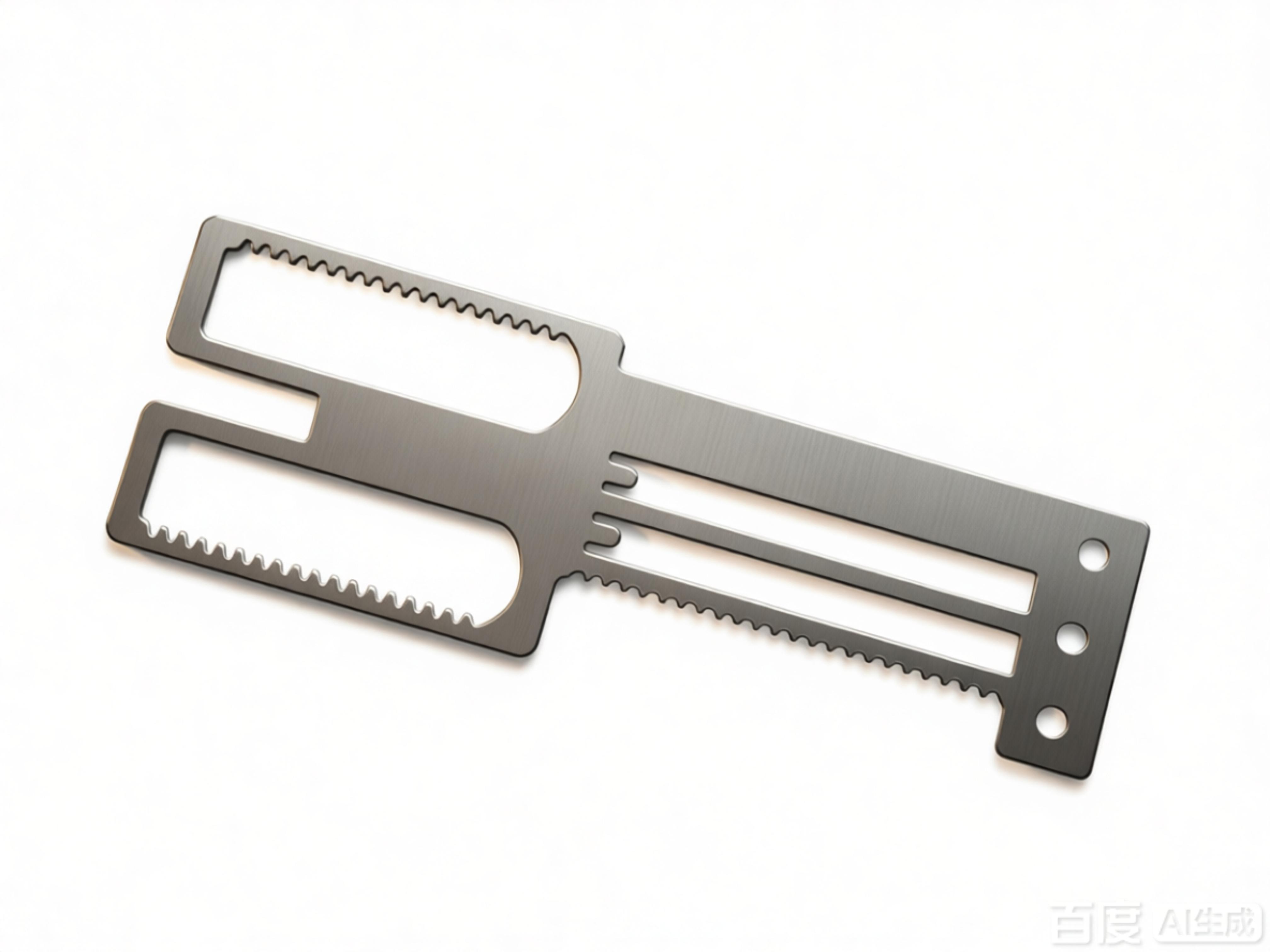

金属冲压中的回弹现象解析
回弹是指金属零件在冲压变形后发生的弹性恢复现象。当成形载荷移除时，材料会试图恢复原始形状，从而导致尺寸偏差，影响零件质量和装配精度。理解回弹机理对于制定有效的补偿策略至关重要。
影响回弹的关键因素
金属冲压中影响回弹幅度的主要因素包括：
- 材料特性：
屈服强度、弹性模量及加工硬化行为显著影响回弹。高强度钢的回弹幅度大于低碳钢。 - 模具几何结构：
弯曲半径、模具间隙及冲头形状影响应力分布，进而影响回弹。 - 工艺参数：
压边力、润滑条件及成形速度会改变应力状态，从而影响回弹。 - 厚さ：
薄い材料は曲げ剛性が低いため、厚い材料に比べてスプリングバックが大きくなります。
これらの要因を制御することで、エンジニアはスプリングバックを最小限に抑えたり、補償機能を設計したりできます。
スプリングバック補償の設計戦略
スプリングバックを補償するには、工具設計を変更して、スプリングバック後に目的の形状になる部品を製造します。一般的な戦略は次のとおりです。
- オーバーベンディング：
将零件弯曲至所需角度以上，使回弹后最终角度符合规格。过弯量通过模拟或试制确定。 - 添加补偿特征：
加入局部特征如凸起、加强筋或压花，以增加刚度并减少回弹。 - 应力消除技术：
使用热处理或局部加热来减少残余应力。 - 调整模具几何形状：
修改模具表面以补偿回弹，通常基于模拟结果迭代修正工具形状。
这些策略需要仔细分析并经常进行迭代重新设计。
回弹预测的模拟技术
有限元分析（FEA）是预测回弹最常用的模拟方法。关键步骤包括：
- 材料モデリング：
塑性挙動と除荷を捉える正確な硬化モデル（例：等方性、運動学）を使用します。 - 境界条件：
現実的な摩擦、ブランクホルダー力、工具接触を定義します。 - 要素選択：
曲げ応力を捉えるために適切な積分点を持つシェル要素またはソリッド要素。 - スプリングバック解析：
成形後、工具を解放して弾性回復を計算します。結果は目標形状からの偏差を示します。
高度なシミュレーションソフトウェア（例：AutoForm、LS-DYNA、PAM-STAMP）により、工具形状が自動的に調整され、部品が公差内に収まるまで反復補正が可能です。
以下は一般的なシミュレーション手法の比較です：
| 手法 | 利点 | 欠点 |
|---|---|---|
| 陰解法（静的）ソルバー | 小変形に正確、板金加工に高速 | 複雑な接触に苦戦する場合あり |
| 陽解法ソルバー | 大変形や複雑な接触を良好に処理 | スプリングバック工程で計算負荷が高い |
| ワンステップソルバー | 非常に高速で、迅速な反復に適している | 複雑な部品では精度が低い |
スプリングバック補正の実践的ヒント
- 材料試験から始める：
特定の材料バッチの正確な機械的特性（応力-ひずみ曲線）を取得し、シミュレーションで信頼性の高い予測に活用します。 - 可能な場合は対称性を利用する：
部品の半分または4分の1のみをモデル化してシミュレーション時間を短縮しますが、非対称効果に注意してください。 - 実機試験で検証する：
シミュレーション結果を実際のプレス加工と常に相関させ、必要に応じて材料モデルや摩擦パラメータを調整します。 - 補正を反復する：
スプリングバック結果を使用して、偏差の逆数で工具表面を修正します。通常、2～3回の反復で収束します。 - プロセス安定性を考慮する：
補償を行っても、材料厚さ、潤滑、プレス速度のばらつきにより残留スプリングバックが発生する可能性があります。より厳格な管理で堅牢なプロセスを設計してください。 - 堅牢設計の組み込み：
実験計画法（DOE）を使用して、スプリングバックに対する感度を最小限に抑えるプロセスパラメータを特定します。
結論
スプリングバック補償は、高精度金属プレス加工における重要な要素です。材料挙動の理解、戦略的な金型設計、高度なシミュレーション技術を組み合わせることで、メーカーは厳しい公差を達成し、試行錯誤を削減できます。上記で説明した戦略を実装することで、部品品質が向上するだけでなく、金型開発の時間とコストも節約できます。最適な結果を得るには、最先端のシミュレーションと補償方法を活用した経験豊富な金属プレス加工サービスと連携してください。
