プレスばね製造：工程、材料、ヒント

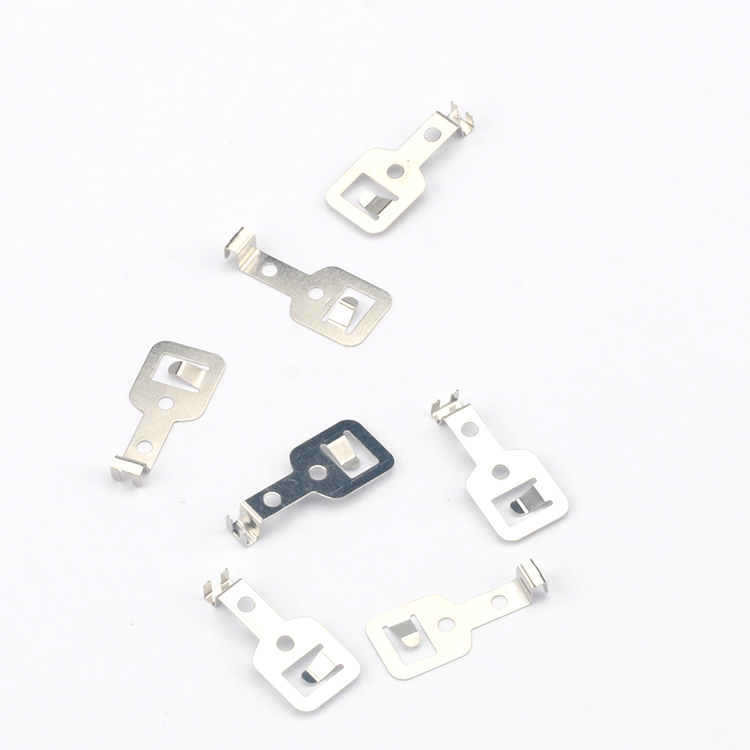

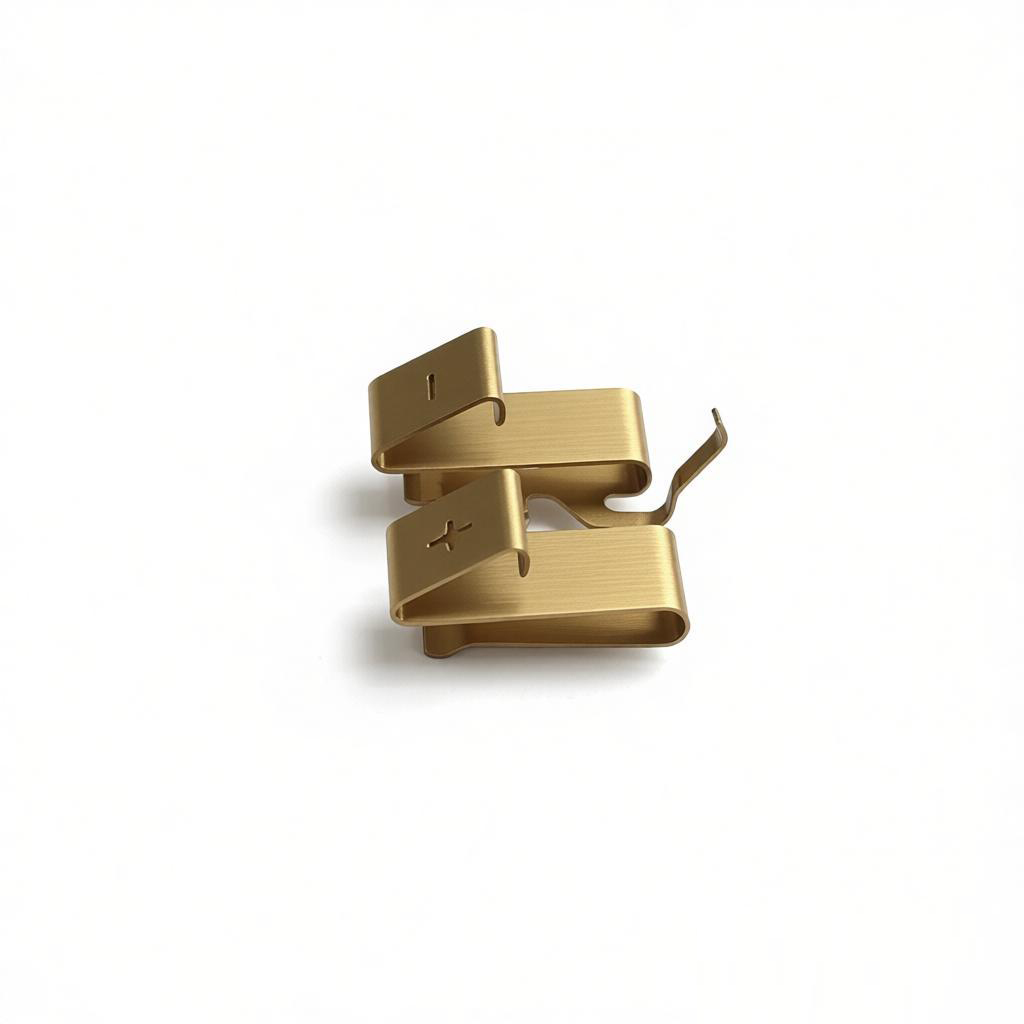

はじめに
スタンピングスプリング製造は、精密金属プレス加工とスプリング工学を組み合わせた専門的なプロセスです。プレス加工で作られたスプリングは、コスト効率、再現性、複雑な形状の製造能力により、自動車、電子機器、産業用途で広く使用されています。このガイドでは、プロセス、材料、設計のヒント、および一般的な課題について説明し、スタンピングスプリングの生産を習得するのに役立ちます。
スタンピングスプリング製造とは？
スタンピングスプリング製造では、金属ストリップをプログレッシブスタンピング金型に通してスプリングを製造します。金型は、ブランキング、フォーミング、曲げ、場合によってはコイニングなどの一連の操作を実行し、最終的なスプリング形状を作成します。従来のワイヤースプリングとは異なり、スタンピングスプリングは板金から作られ、単一部品に取り付け穴、タブ、曲げなどの機能を含めることができます。この方法は大量生産に最適で、一貫した品質を保証します。
スタンピングスプリングに使用される主要材料
スプリングの性能、疲労寿命、コストには、適切な材料の選択が重要です。以下に、一般的な材料とその特性を示します。
| 材料 | 主な特性 | 一般的な用途 |
|---|---|---|
| スプリング鋼（例：1075、1095） | 高い降伏強度、優れた耐疲労性、低コスト | 自動車用クリップ、板ばね、小型ばね |
| ステンレス鋼（例：301、304、17-7 PH） | 耐食性、良好な成形性、中程度の強度 | 医療機器、食品機器、屋外用途 |
| リン青銅（C51000、C52100） | 優れた導電性、耐食性、低摩擦 | 電気接点、コネクタ、スイッチ用ばね |
| ベリリウム銅 (C17200) | 非常に高い強度、優れた導電性、非磁性 | 航空宇宙、軍事、高信頼性コネクタ |
材料選定のヒント
使用環境（温度、湿度、薬品）、必要な力とたわみ、コストを考慮してください。高サイクル用途では、ステンレス鋼やベリリウム銅のような疲労寿命の良い材料を選びましょう。
プレス加工の工程
1. 材料準備とブランキング
金属ストリップを巻き戻し、ブランキング金型を備えたプレス機に送り込みます。金型でばねの外形を打ち抜き、位置決め用のパイロット穴も含まれます。公差は厳しく、通常 ±0.05 mm です。金型の摩耗を減らし、焼き付きを防ぐために潤滑剤を塗布します。
2. 成形・曲げ加工
後続のステーションでは、ストリップ材に曲げ、圧印、絞り加工などの成形工程が施され、スプリングアーム、ループ、角度付き形状が形成されます。順送金型によりこれらの工程が順次実行されます。複雑な形状の場合は、熱処理などの二次加工が必要になることがあります。
3. 熱処理（応力除去）
一部の材料、特にばね鋼では、成形後の内部応力を除去し弾性を向上させるために応力除去が必要です。これは250～450℃の制御雰囲気炉で15～60分間行われます。過熱は脱炭を引き起こし、ばね力を低下させる可能性があります。
4. 仕上げ・表面処理
部品は洗浄により潤滑剤が除去されます。追加の表面処理として、ステンレス鋼の不動態化処理、耐食性のためのリン酸塩処理、導電性のためのニッケルめっきなどがあります。光学式投影機や三次元測定機（CMM）による検査で寸法精度が確認されます。
プレスばねの設計考慮事項
材料厚さ：
力と柔軟性に影響します。厚い材料は高い力を発揮しますが、大きな曲げ半径が必要です。曲げ半径：
鋭い曲げは応力集中を引き起こします。材料厚さの1～2倍の最小半径を使用してください。結晶粒方向：
結晶粒を横切る曲げは割れを低減します。部品の向きがストリップの圧延方向と一致するようにしてください。抜き勾配：
金型からの離脱を容易にするため、1～3°の抜き勾配を設けてください。ばね定数の予測：
有限要素解析（FEA）を使用してばね定数を予測し、要件を満たしていることを確認します。
よくある欠陥とその回避方法
スプリングバック：
成形後の弾性回復。オーバーベンドまたはコイニング加工で補正します。クラック：
鋭い曲げや不適切な材料が原因。曲げ半径を大きくするか、材料を焼きなましします。寸法ばらつき：
工具の摩耗やストリップ厚さの不均一が原因。定期的な金型メンテナンスと精密ブランクの使用を推奨。バリ：
ブランキング時に金型クリアランスが大きすぎると発生。クリアランスを減らすか、二次的なバリ取り工程を追加。熱処理中の歪み：
加熱や焼入れの制御不足。治具を使用して形状を保持し、温度上昇を制御。
高品質なスタンピングスプリングの実用的なヒント
金型設計の最適化：
各工程に独立したステーションを持つプログレッシブ金型を使用し、ハンドリングを最小限に抑え、欠陥を削減。適切な潤滑剤の選択：
深絞り加工には高皮膜強度の潤滑剤を使用。ステンレス鋼では腐食防止のため塩素系オイルを避ける。工具摩耗の監視：
パンチとダイのエッジを定期的に確認。工具が鈍るとバリや寸法ずれが発生。ストリップ送りの制御：
サーボフィードシステムを使用し、正確なインデックスを確保してスクラップを削減。工程内検査の実施：
重要寸法（ばね高さや力など）に統計的工程管理（SPC）を導入する。経験豊富なメーカーと提携する：
複雑な加工や大量生産の場合は、ばねの動力学や材料挙動を理解しているプレス加工の専門家と協力する。
プレスばねの用途
プレスばねは、電子機器のスナップフィットコネクタ、スイッチの戻りばね、自動車シートのねじりばね、バッテリー端子の接触ばねなど、数多くの製品に使用されています。低コストで高精度なため、大量生産には欠かせません。
まとめ
プレスばねの製造は、材料科学、金型設計、工程管理が融合したものです。材料を理解し、堅牢なプレス工程に従い、実用的な設計・製造のヒントを適用することで、信頼性が高く高性能なばねを実現できます。新製品の設計でも既存の生産の最適化でも、これらの知見は一貫性のある耐久性の高いプレスばねの製造に役立ちます。カスタムプレスばねのソリューションについては、お問い合わせください。
