金属冲压部品のトップ7品質管理方法
金属プレス業界の競争が激化する中、厳格な品質管理を維持することは単なる必要条件ではなく、戦略的優位性です。高生産量の自動車部品であれ、精密医療部品であれ、プレス加工の信頼性は顧客満足度と業務効率に直接影響します。本記事では、業界リーダーが採用するトップ7の品質管理手法を紹介し、すべての金属プレス部品が厳格な基準を満たすことを保証します。寸法検査から材料検証まで、これらの技術は欠陥を最小限に抑え、廃棄物を削減し、一貫した結果を提供します。プレス品質を向上させる必須のQC手法をご覧ください。

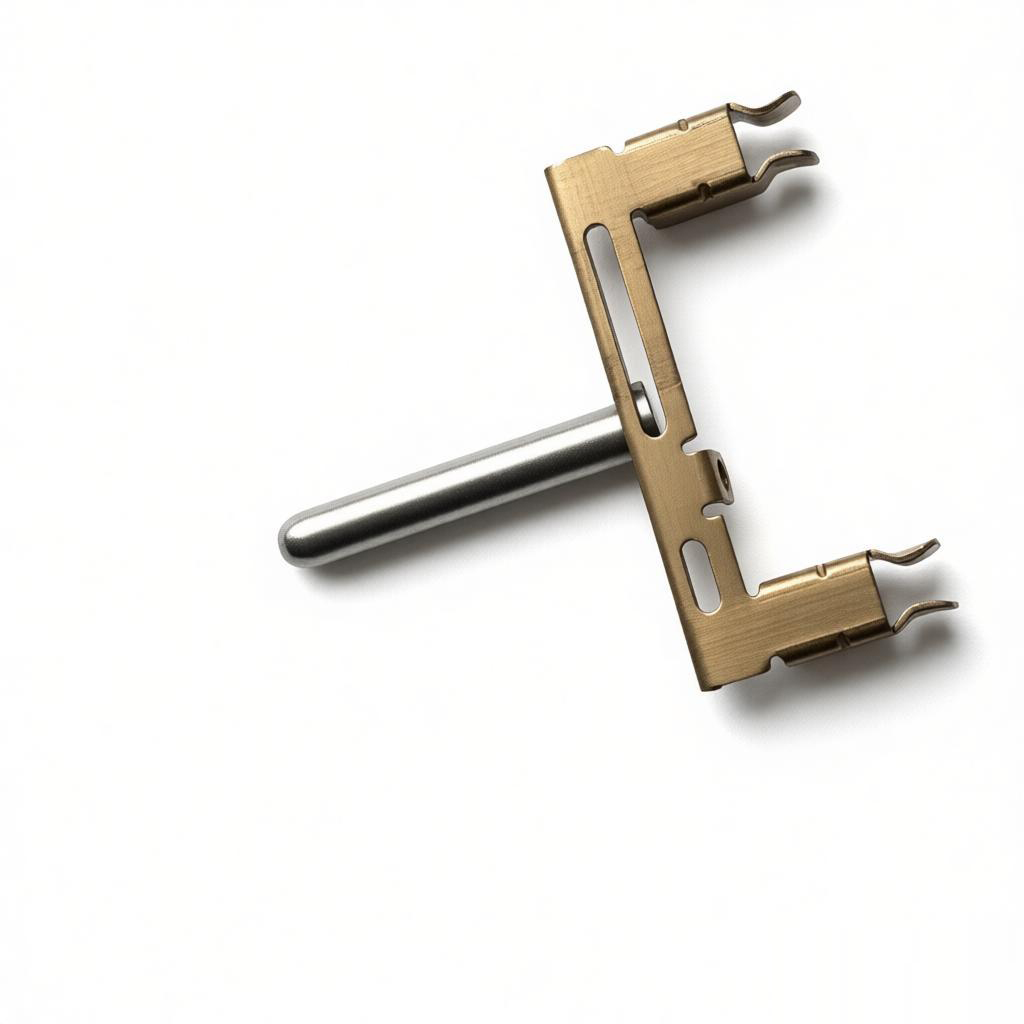

1. CMMとGo/No-Goゲージを用いた工程内寸法検査
寸法精度は金属プレスの品質の基盤です。工程内検査では、ブランキング、成形、穴あけ直後など、プレス工程全体で重要な寸法を、三次元測定機（CMM）やカスタムGo/No-Goゲージなどのツールを使用してチェックします。CMMは主要な特徴をプローブすることで高精度な3D測定を提供し、CADモデルとの一致を確認します。Go/No-Goゲージは穴、スロット、輪郭の迅速な合否判定を可能にし、即座の是正措置を促進します。
各工程でこれらの検査を統合することで、大量の規格外部品のリスクを低減します。例えば、穴位置がずれたプレスブラケットは組立不良を引き起こす可能性があります。早期にずれを発見することで、メーカーは金型クリアランスやプレスパラメータをリアルタイムで調整できます。この方法は精度を向上させるだけでなく、手直しやスクラップを最小限に抑えることでリーン生産を支援します。
2. 表面欠陥とバリ検出のための目視検査
表面品質は美観と機能性の両方に直接影響します。外観検査は、マシンビジョンカメラなどの光学システムによって強化され、部品の傷、へこみ、変色、バリをスキャンします。特にバリは鋭利なエッジであり、怪我や組立の妨げになる可能性があります。自動ビジョンシステムは、高速でミクロンレベルの欠陥を検出し、異常をフラグ付けして手動レビューに回します。
マシンビジョンに加えて、拡大下での手動サンプリングは、重要な部品では依然として一般的です。例えば、電気接点は信頼性の高い導通を確保するために完全に滑らかな表面を必要とします。自動検査と目視検査の組み合わせにより、部品が後工程や顧客に送られる前に表面欠陥が確実に捕捉されます。この二重アプローチにより、速度と徹底性の両方が提供されます。
3. 材料認証とトレーサビリティ
品質は原材料から始まります。金属コイルやシートの各バッチには、化学組成、機械的特性、熱処理を指定したミル試験証明書（MTR）が添付されていなければなりません。プレス加工施設は、これらの証明書をプロジェクト要件、特に高強度合金やステンレス鋼や真鍮などの特殊材料に対して検証します。トレーサビリティシステムは、各コイルに一意のバッチ番号を割り当て、生産チェーン全体を通して追跡します。
後日欠陥が発生した場合、トレーサビリティにより、メーカーは影響を受けたバッチを特定し、在庫全体ではなく特定の部品のみをリコールできます。航空宇宙や医療などの業界では、このようなトレーサビリティは必須です。受入、保管、プレス供給時にバーコードやRFIDスキャンを実装することで、未承認の材料が生産に投入されるのを防ぎます。この方法は材料のすり替えを防ぎ、顧客仕様への準拠を保証します。
4. ファスナー機能のトルク試験
多くのプレス部品には、ねじ付きファスナー、ナットインサート、またはセルフクリンチングスタッドが組み込まれています。トルク試験により、これらの機能が指定された締め付け力に耐え、ねじ山の損傷や緩みが生じないことを確認します。校正済みトルクレンチや自動トルク試験機を使用して、オペレーターは事前に定義されたトルクを適用し、回転角度や保持力を測定します。
例えば、溶接ナット付きのプレス自動車パネルは、20 N·mでボルトを保持する必要があります。過大なトルクはねじ山の損傷を引き起こす可能性があり、一方、不十分なトルクは緩みにつながります。トルク試験は、多くの場合、押し出し試験や引き抜き試験と組み合わせて行われ、ファスナーが荷重下でも確実に固定されることを確認します。トルク工具の定期的な校正は、精度を維持するために不可欠です。この方法は、シャーシコンポーネントや電気的接地ポイントなどの安全関連部品にとって重要です。
5. 構造的完全性のための硬度試験
材料の硬度は、耐摩耗性や強度と相関します。ロックウェル（HRB/HRC）やブリネル（HB）試験は、プレス部品に一般的に使用され、材料が過度に加工されたり、不適切に熱処理されたりしていないことを確認します。例えば、深絞りカップは加工硬化を経験し、その延性を変化させる可能性があります。サンプル部品の硬度試験により、最終製品が必要な機械的特性を保持していることが保証されます。
ポータブル硬度計は工場現場での迅速なチェックを可能にし、一方、ラボ品質の試験機は認証のための正確な測定値を提供します。大量生産の場合、統計的サンプリング（例えば、1時間に1部品）が一般的です。硬度が逸脱した場合、金型の摩耗、不適切な材料、またはプロセス温度の変動を示している可能性があります。潤滑剤の変更やプレス速度の調整などの是正措置により、一貫性を回復できます。硬度試験は、疲労や衝撃を受ける部品にとって不可欠です。
6. 継続的改善のための統計的プロセス管理（SPC）
SPCは、穴径や曲げ角度などの測定値からのリアルタイムデータを使用して、プロセスパフォーマンスをグラフ化します。管理図（例えば、XバーR管理図）は、欠陥が発生する前に潜在的な問題を示す傾向、シフト、または外れ値を表示します。主要な製品特性を監視することにより、オペレーターは工具の摩耗、材料のばらつき、またはプレスの不安定性を早期に検出できます。
例えば、順送金型がわずかに大きい穴を打ち出し始めた場合、SPCチャートは徐々にドリフトを示します。オペレーターは金型クリアランスを調整するか、予防保全を計画できます。この積極的なアプローチにより、スクラップとダウンタイムが削減されます。SPCはまた、工程能力研究（Cpk）のための客観的データを提供し、工程が一貫性があり能力があることを顧客に証明します。SPCの導入にはトレーニングとデータ収集ツールが必要ですが、品質と効率における長期的な利益は大きいです。
7. 初回品検査（FAI）とPPAP文書
本格生産前に、新規または修正された金型からの初回出力に対して包括的な初回品検査（FAI）が実施されます。FAIは、顧客図面と仕様に対して、すべての寸法、表面仕上げ、材料特性、機能要件をチェックします。結果は、測定値、写真、認証を含むレポートに文書化されます。多くの業界では、特に自動車や医療機器の顧客向けに、生産部品承認プロセス（PPAP）パッケージも必要とされます。
FAIは、工具と工程が適合部品を生産できることを検証するためのベースラインとして機能します。不適合は量産開始前に修正されなければなりません。この方法は、大規模な欠陥のリスクを最小限に抑え、顧客との信頼を構築します。徹底的なFAIでは、CMM、光学比較器、その他の機器を使用して、部品あたり最大30以上の測定が行われることがあります。これは最も厳格なQCステップであり、品質エンジニアが監査で最初に調査する項目であることがよくあります。
結論
– これらの7つの品質管理手法を組み合わせることで、高品質な金属プレス部品を提供するための強固なフレームワークが構築されます。リアルタイムの寸法チェックから材料トレーサビリティ、統計的監視に至るまで、各手法は欠陥を防止し一貫性を確保する上で独自の役割を果たします。メーカーにとって、これらの実践への投資は廃棄物や手直しを削減するだけでなく、信頼性の高い精密設計部品を通じて顧客関係を強化します。階層的な品質アプローチを採用することで、プレス加工業務は世界クラスの基準を達成し、競合他社を凌駕することができます。
