スタンピング金属部品のバリ取り方法トップ比較

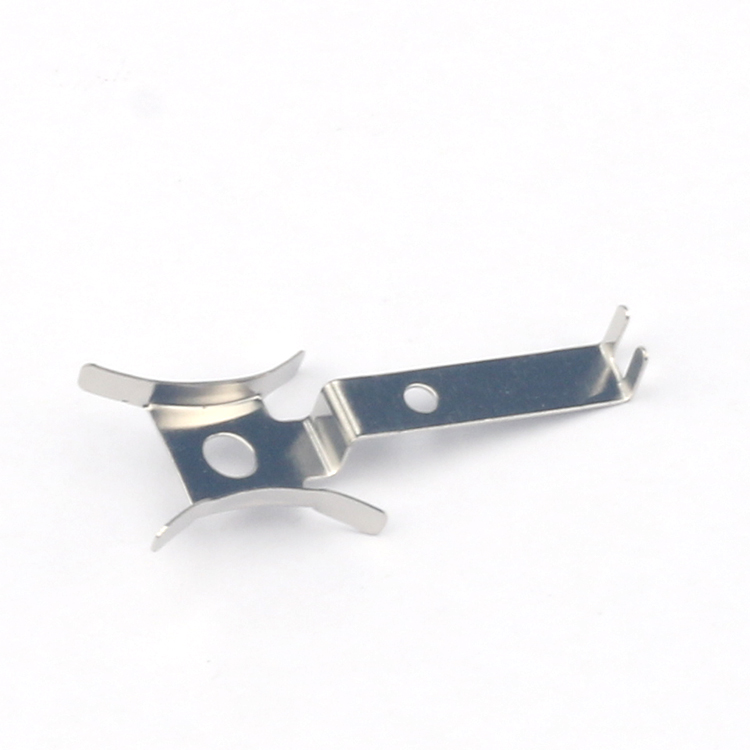

プレス部品のバリ取り入門
バリ取りは、プレス加工後に残る鋭いエッジやバリ、不完全部分を除去する重要な仕上げ工程です。バリは部品の美観に影響を与えるだけでなく、安全上のリスクを引き起こし、組み立てや機能を妨げる可能性があります。適切なバリ取り方法の選択は、コスト、品質、生産効率に影響を与えます。この記事では、プレス部品向けの主要なバリ取り方法（手作業、機械式、熱式、電解式、研磨流動式、超音波式）を比較し、最適な方法を選ぶための情報を提供します。
プレス加工におけるバリの理解
バリは金属がせん断または打ち抜かれる際に発生し、材料、ダイクリアランス、速度に応じてサイズや形状が異なります。一般的な種類には、ロールオーバーバリ、フラクチャーバリ、ポアソンバリがあります。効果的なバリ取りは、部品の寸法や表面仕上げを損なうことなく、これらに対処する必要があります。
バリ取り方法の比較
| 方法 | プロセス概要 | 最適な用途 | メリット | デメリット | 標準サイクルタイム | 部品単価 |
|---|---|---|---|---|---|---|
| 手作業バリ取り | 作業者が使用する手工具（ヤスリ、スクレーパー、研磨パッド） | 小ロット、複雑形状、試作品 | 低設備投資、柔軟性、精密な制御 | 労働集約的、ばらつきがある、遅い、人間工学的問題あり | 1部品あたり5～30分 | 高（人件費） |
| 機械的バリ取り | ブラシ、ベルト、ホイール、またはメディア（振動式・遠心式）によるタンブリング | 中～大量生産、単純～中程度の形状 | 安定している、高速、自動化オプションあり、大量生産時の部品単価が低い | 繊細な特徴を損なう可能性あり、内部エッジへのアクセスが限られる、メディアの摩耗 | 1バッチあたり1～10分 | 低～中 |
| 熱間バリ取り（TEM） | チャンバー内の爆発性混合ガスが瞬時にバリを焼き切ります。 | 内部クロスホール、複雑なキャビティ、複数のバリ。 | 位置に関係なくすべてのバリを除去。高速サイクル。部品に損傷なし。 | 設備コストが高い。安全対策が必要。特定の金属に限定。酸化リスクあり。 | 1サイクルあたり0.5～2分 | 高（音量） |
| 电化学去毛刺（ECD） | 使用电极和电解液电解溶解毛刺。 | 精密零件、严格公差、硬质材料。 | 无机械力；表面光滑；毛刺不重新附着。 | 设置成本高；需要导电材料；电解液处理；需要遮蔽。 | 每个零件1-5分钟 | 中到高 |
| 磨料流加工（AFM） | 粘性磨料介质通过零件通道挤出。 | 内部エッジ、複雑なチャンネル、均一なバリ取り。 | 隠れたバリに優れ、均一なエッジ半径、良好な仕上げ。 | 大型部品には低速、メディアコスト、治具の工具費、貫通穴に限定。 | 1サイクルあたり5～30分 | 中程度 |
| 超音波バリ取り | 液体バス内の研磨粒子による高周波振動。 | 小型・精密部品、複雑な細部、微細なバリ。 | 穏やか、部品の変形なし、全表面を洗浄、環境に優しい。 | 除去できるバリサイズが限定的、処理が遅い、厚いバリには不向き、液体廃棄が必要。 | 1バッチあたり10～30分 | 中程度 |
各方法の詳細分析
手作業バリ取り
この従来法は、熟練作業者が手工具を使用する方法です。低ロット生産や機械では届かない複雑形状の部品に適しています。ただし、人件費が高く、品質にばらつきがあり、怪我のリスクがあります。薄肉のプレス部品では、手作業によるバリ取りが唯一の選択肢となる場合があります。
機械的バリ取り
機械的方法には、ブラシ掛け、研削、タンブリングなどがあります。振動タンブラーは中小部品のバッチ処理に一般的で、量産時にはコスト効率が良いですが、内部エッジには届かない場合があります。遠心バレル仕上げはサイクルが速い反面、設備コストが高くなります。
熱間バリ取り（TEM）
熱エネルギー法（TEM）は、密閉チャンバー内で可燃性混合ガス（例：メタン＋酸素）を点火し、ミリ秒単位でバリを燃焼除去します。手の届きにくい箇所に多数のバリがある部品に非常に効果的ですが、コストが高く、防爆設備が必要です。
電解バリ取り
ECDは陽極溶解によりバリを溶解します。機械的応力が許されない精密部品に最適です。ただし、導電性材料が必要であり、環境コンプライアンスのために電解液を注意深く管理する必要があります。
研磨流動加工
AFMは半固体の研磨媒体を部品に通し、流路に沿ってバリを研磨します。内部通路に優れ、一貫したエッジ半径を生成します。プロセスは遅く、カスタム治具が必要です。
超音波バリ取り
液体媒体中の超音波キャビテーションと研磨粒子により、微細なバリを穏やかに除去します。電子接点のような繊細なプレス部品に最適です。非破壊的ですが、厚いバリには適していません。
バリ取り方法を選ぶ際の重要な要素
部品形状:
単純な形状は機械加工に適し、複雑な内部形状にはTEMやAFMが必要です。生産量：
大量生産では自動化（機械加工、TEM）が適切で、少量生産では手動または超音波加工が適しています。材質：
軟質金属（アルミニウム）は過激な方法で損傷する可能性があり、硬質金属（ステンレス）には熱処理やECDが必要です。公差要件：
精密部品には寸法変化を避けるためECDやAFMが必要です。コスト：
手動加工は初期費用が安いが部品単価が高く、機械加工は大量生産で低コストです。環境規制：
ECDおよび超音波は廃水処理が必要で、熱処理はガスを使用します。
生産事例集
当社では、打ち抜き加工されたヒートシンクのバリ取りを、セラミックメディアを用いた振動研磨で定期的に行っています。200個の部品を1バッチとして、サイクルタイムは8分で、一貫したエッジ半径0.1mmを達成しています。内部にクロスホールがあるCNC旋盤部品にはTEMを使用し、サイクルタイム45秒でバリは残りません。ばねやスプラップについては、繊細な形状のため、現在も手作業によるバリ取りが行われています。
推奨事項：優先順位に基づいて選択してください
中量から大量生産の打ち抜き金属部品のほとんどには、
機械的バリ取り（振動式または遠心式）
コスト、スピード、一貫性の最適なバランスを提供します。複雑な内部バリがある場合は、
熱的バリ取り
が最適です。厳しい公差が要求される精密部品には、
電解バリ取り
が推奨されます。方法を決定する前に、必ず少量サンプルでテストしてください。
まとめ
バリ取りは高品質なプレス金属部品に不可欠です。各方法には明確な長所と短所があります。部品の特性と生産ニーズを理解することで、最適なバリ取り工程を選択できます。当施設では、複数の技術を活用してバリのない部品を効率的に提供しています。無料のバリ取り相談については、お問い合わせください。
