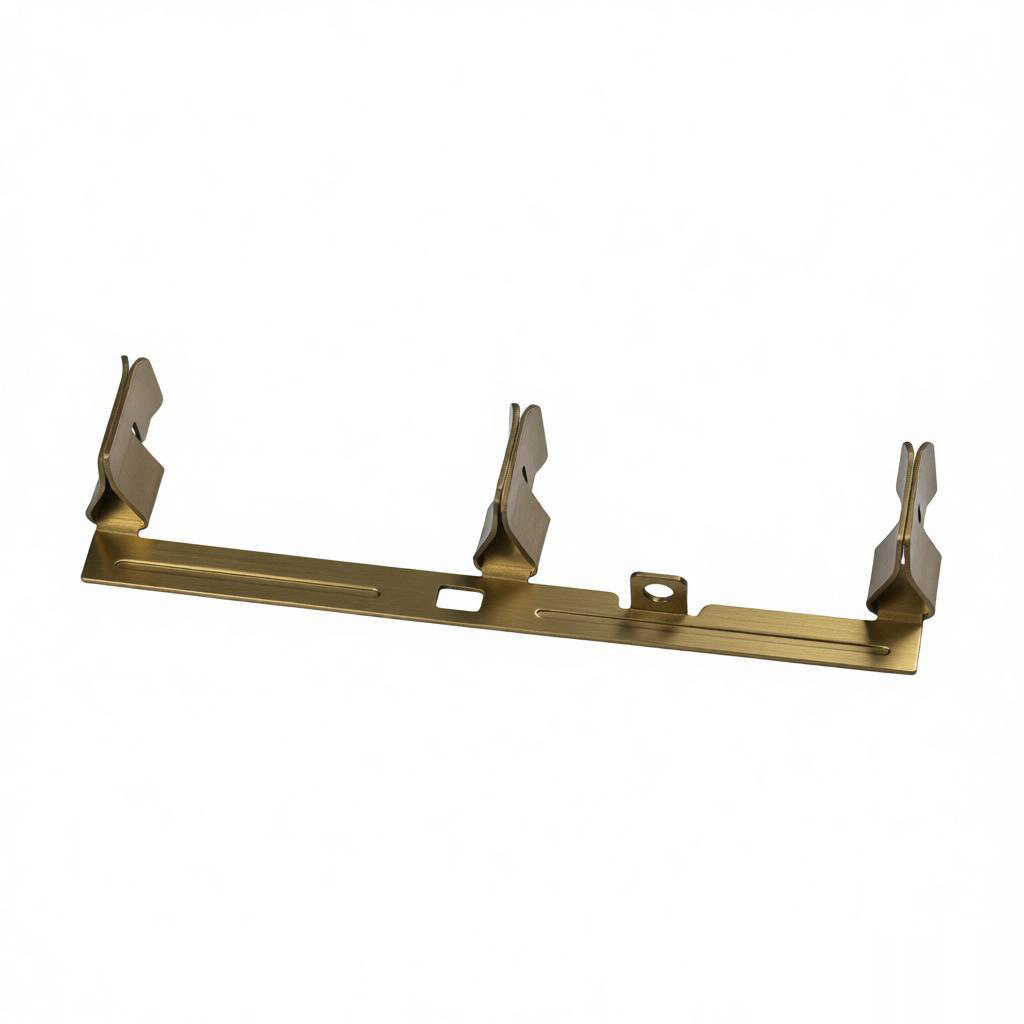

精密プレス加工の公差：完全ガイド
金属プレス加工の世界では、精度が最も重要です。自動車、航空宇宙、電子機器、医療機器向けの部品を製造する場合でも、公差を理解し制御することは、部品の機能性、組み立ての適合性、コスト効率を確保するために不可欠です。この包括的なガイドでは、精密プレス加工の公差の複雑さを掘り下げ、一貫した高品質の結果を達成するための実践的な洞察とベストプラクティスを提供します。

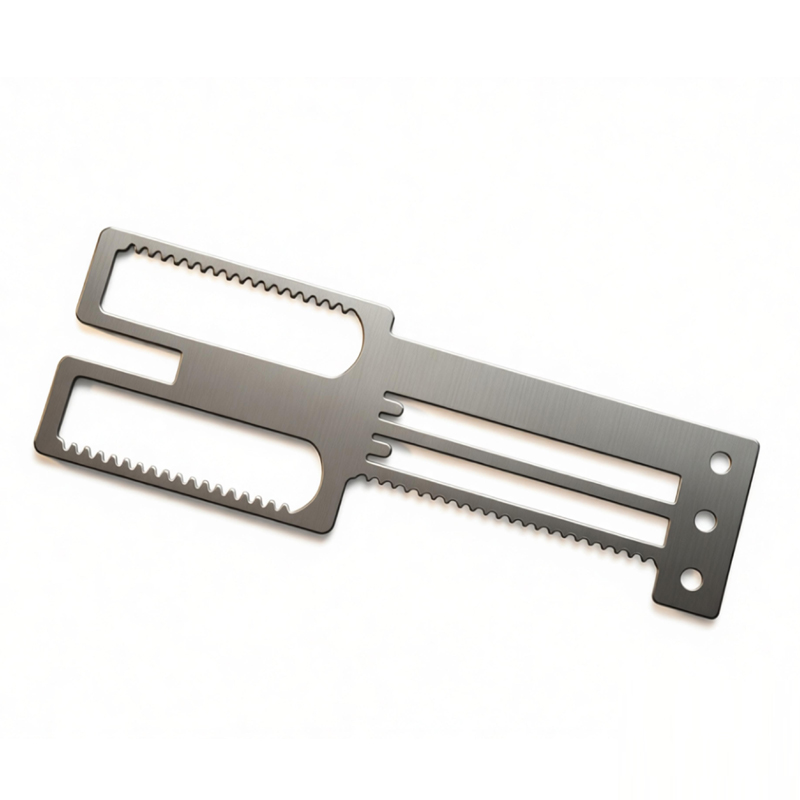

精密プレス加工の公差とは？
精密プレス加工の公差とは、プレス加工部品の寸法、形状、表面仕上げにおける許容される変動の限界を指します。部品が正しく機能するために製造されなければならない許容範囲を定義します。公差は設計図面に指定され、部品がシームレスに適合し、意図された性能を発揮し、品質基準を満たすことを保証するために重要です。
金属プレス加工において公差が重要な理由
正確な公差は、信頼性の高い製造の基盤です。その重要性は以下の通りです。
互換性：
異なる生産ロットの部品が、修正なしで互いに適合する必要があります。品質と性能：
厳しい公差により、コンポーネントが設計仕様を満たし、製品性能の向上につながります。コスト管理：
過度に厳しい公差は、サイクルタイムの低下、追加検査、スクラップ率の上昇により生産コストを増加させます。最適な公差バランスによりコスト削減が可能です。お客様満足度：
公差要件を満たすことで信頼が構築され、返品や手直しが減少します。
プレス加工における一般的な公差の種類
寸法公差
これらは長さ、幅、穴径、厚さなどの直線寸法を制御します。通常、±値（例：25.0 ± 0.1 mm）で表されます。精密プレス加工では、寸法公差は標準（±0.1 mm）から超精密（±0.01 mm）まで、用途に応じて異なります。
幾何公差（GD&T）
幾何寸法公差（GD&T）は、形状、方向、振れを定義します。一般的な記号には、平面度、平行度、直角度、同心度があります。例えば、プレス加工されたブラケットは、相手面との適切なシールを確保するために0.05 mmの平面度公差が必要な場合があります。
表面仕上げ公差
表面粗さ（Ra μm）は、他の部品と摺動する部品や特定の美観が要求される部品にとって重要です。プレス加工では、0.8 μm（細かい）から3.2 μm（粗い）までの仕上げが可能です。潤滑、金型の状態、材料の硬さが表面仕上げに影響します。
角度公差
プレス部品の曲げ角度は、多くの場合±1以下に保つ必要があります。これは、組み立て時に嵌合や一貫した角度が要求される部品にとって重要です。
プレス加工公差に影響する要因
材料特性
材料の種類、厚さ、硬さ、結晶粒の方向は、スプリングバックと成形性に影響します。例えば、高張力鋼はスプリングバックが大きいため、金型設計での補正が必要です。
工具の品質と摩耗
精密模具采用淬火钢材、适当间隙及定期维护，可稳定产出合格零件。磨损的冲头或模具会导致毛刺、尺寸偏差及几何公差不良。
冲压能力与速度
冲床吨位、刚性、速度及滑块平行度影响零件精度。高速冲压可能产生振动，降低公差控制能力。
润滑与冷却
适当润滑可减少摩擦、热量及磨损，有助于维持公差。冷却效果不佳会导致热膨胀及尺寸变化。
零件几何形状与复杂度
鋭い角、深い絞り、小さなRは制御が難しくなります。大きなRを持つシンプルな形状は、より厳しい公差を容易に達成できます。
プレス加工公差の業界標準
一般的な規格には、ISO 2768（一般公差）、DIN 6930（プレス加工用）、JIS B 0411、ANSI Y14.5（GD&T）があります。公差を指定する際は、必ず該当する規格を参照してください。精密部品の場合は、穴と軸の公差にISO 286のITグレード（例：IT7～IT10）を検討してください。
厳しい公差を達成するための実践的なヒント
設計段階での製造性考慮（DFM）：
逃げ溝を追加し、鋭い角を避け、Rを統一します。材料選定：
安定した特性とスプリングバックが少ない材料を選びます。金型メンテナンス：
定期的に金型の摩耗を点検し、速やかに修理します。工程管理：
監視プレスパラメータ（トン数、速度）を監視し、SPCを使用して早期にドリフトを検出します。プログレッシブ金型設計：
複雑な部品には、パイロット穴とコイニングステーションを備えたプログレッシブ金型を使用して精度を維持します。潤滑：
適切な潤滑剤を使用し、一貫して適用します。検査：
三次元測定機、光学式比較器、GO/NO-GOゲージを使用して検証します。
図面への公差指定方法
明確なコミュニケーションが不可欠です。以下の手順に従ってください。
単位（mm）と参照規格（例：ISO 2768-m）を明記します。
重要な特徴にはGD&T記号を使用します。
ブランキング、フォーミング、ピアシング加工の公差クラスを指定します。
表面粗さ要件をRa値で指定します。
バリ取りとエッジ状態に関する注記を含めます。
一般的な課題と解決策
| 課題 | 解決策 |
|---|---|
| バリ発生 | シャープな金型と適切なクリアランス（例：板厚の5～10％）を使用し、バリ取り工程を実施する。 |
| スプリングバック | 材料をオーバーベンドまたはコイニングする。高強度パンチを使用する。 |
| 寸法ドリフトの超過 | SPCを導入し、金型を定期的にメンテナンスし、プレス条件を安定させる。 |
| 表面の傷 | 潤滑を改善し、金型を研磨し、保護フィルムを使用する。 |
| 穴位置の不整合 | パイロット穴を使用し、金型の位置合わせを確保し、ストリップ送りを制御する。 |
まとめ
精密プレス加工の公差は、図面上の単なる数字ではなく、品質、機能性、コストを定義する重要な言語です。公差の種類、影響要因、ベストプラクティスを理解することで、プレス加工パートナーと効果的に協力し、正確な仕様を満たす部品を生産できます。厳しい公差と製造性のバランスを取ることで、最適な結果を得ることを忘れないでください。一貫した精度を提供する専門の金属プレス加工サービスについては、今すぐお問い合わせください。
