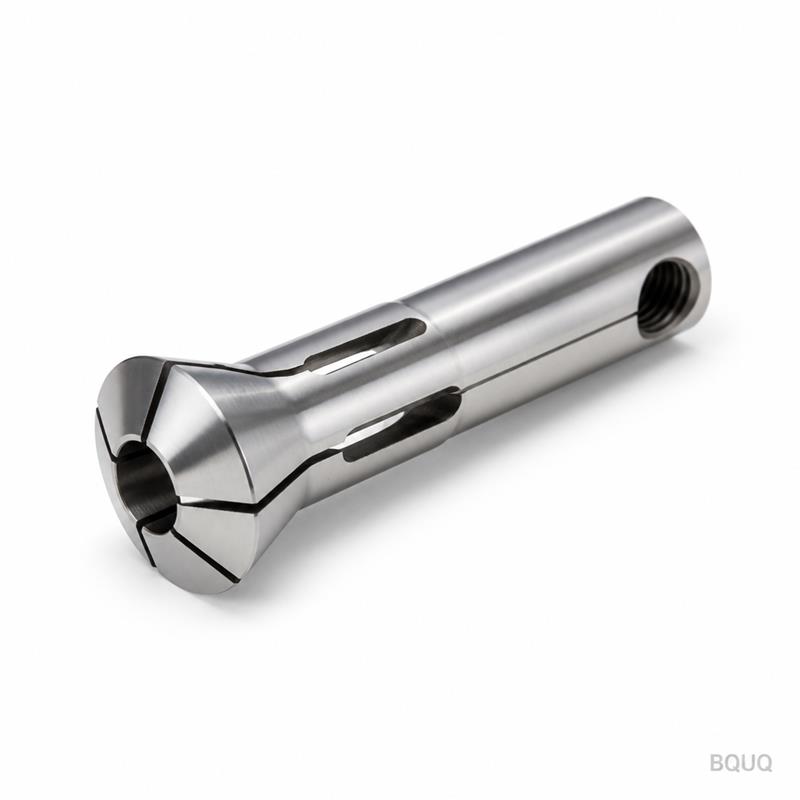

なぜコレットナットとスパナーはERシステムで最も過小評価されている部品なのか？
ERシステムの中で最も過小評価されている部品はコレットナットとスパナーです。これらはクランプ力、振れ精度、工具寿命を直接左右するにもかかわらず、一般的なツールホルダー予算の5%未満しか占めていません。摩耗した、または不適切に締め付けられたコレットナットは、同心度を0.005mmから0.03mmに悪化させる可能性があり、標準的なERスパナーは60〜80Nmのトルクしか伝達できず、高速加工には不十分なことがよくあります。精密加工において、これらの部品は20,000RPMのスピンドルが鏡面仕上げを生み出すか、不良部品を生み出すかを決定します。
ERコレットナットとスパナーの機能仕様とは？
ERコレットナットは精密研磨された部品で、締め付けるとコレットを半径方向に圧縮します。通常、テーパー角は30度です。ER11からER40システムの標準ナットねじピッチは0.75mmから1.5mmで、肌焼き鋼ナットの硬度はHRC 58-62です。ERシステム用スパナーは、特定のジョー厚さと開口幅で設計されています。例えば、ER32スパナーは41mmの開口部と6mmのジョー厚さを持ち、ER40スパナーは50mmの開口部を使用します。標準的な鍛造スパナーのトルク伝達能力は60Nmですが、焼入れ・研磨されたスパナーは変形することなく最大120Nmを伝達できます。高精度アプリケーション向けには、油圧式またはトルクリミッター式スパナーがあり、設定トルク値の±2%以内で再現性のあるクランプを提供します。
ナット設計は振れと工具寿命にどのように影響するか？
コレットナットの設計、特にベアリング面とねじ形状は、組み立てられたツールホルダーの振れに直接影響します。標準的なスロット付きナットは不均一な半径方向の力分布を生み出し、工具先端に0.008mmから0.015mmの振れを誘発する可能性があります。対照的に、回転カラーを使用してねじ部とコレット面を分離するボールベアリング式またはローラーベアリング式ナットは、一貫して0.005mm未満の振れを維持できます。この違いは重要です。なぜなら、0.01mmの振れの増加は工具寿命を約20%短縮し、表面粗さをRa 0.4からRa 0.8に悪化させるからです。15,000RPM以上で動作するマシニングセンターでは、わずかな振れでも高調波振動を引き起こし、早期のフランク摩耗やチッピングにつながります。精密研磨され、焼入れされた、研磨されたベアリング面を持つナットを使用すると、摩擦が30%低減され、締め付け時のより正確なトルク読み取りが可能になります。
生産環境でスパナーが早期に故障するのはなぜか？
スパナーが早期に故障する理由は、設計限界を超えるトルクを増幅する延長パイプ（チーター・バー）と一緒に使用されることが多いため、または焼入れされたナットとの繰り返しのかみ合いによりジョー面が摩耗するためです。標準的なクロムバナジウムスパナーの降伏強度は900MPaですが、1メートルの延長パイプを使用すると、印加トルクが300Nmを超える可能性があり、ジョーが広がって滑ります。この滑りによりナットの六角コーナーが丸くなり、将来のグリップが不可能になり、ツールホルダー損傷のリスクが高まります。大量生産のCNC工場では、1日50回使用されるスパナーは、月に0.1mmのジョー摩耗が発生し、ナットへの緩いフィットにつながります。解決策は、焼入れされたジョーインサート（HRC 60）と滑り止めのセレーション面を備えたスパナーを使用することであり、これにより最大20,000サイクルのグリップ完全性が維持されます。さらに、スパナーにトルク目盛りをマークし、校正されたトルクレンチをスパナーアダプターと一緒に使用することで、コレットボアの歪みの主な原因である過度な締め付けを排除できます。
高速加工に最適なERナットタイプはどれか？
20,000RPM以上の高速加工には、ボールベアリング式またはローラーベアリング式ナット（「非接触」または「減摩」ナットとも呼ばれる）が最適なERナットタイプです。この設計はナットとコレット間の摩擦を排除し、コレットがより少ない力で自己芯出しできるようにし、30,000RPMでG2.5の静的バランスグレードを維持します。標準的なスロット付きナットのバランスグレードはG6.3で、高速時に大きな遠心力を発生させ、振動と不良な表面仕上げを引き起こします。ツールホルダーメーカーのデータによると、ボールベアリングナットは標準ナットと比較して必要なクランプトルクを25%低減します（ER32の場合、トルクは90Nmから68Nmに低下）が、軸方向の引き込み精度は15%向上します。重切削加工には、より高い半径方向剛性を提供する標準的なソリッドナットが依然として推奨されますが、仕上げ加工および高速アプリケーションには、ベアリングナットが優れています。また、ナットの抜きスロットをコレットのスロットと一致させることも重要です。0.5mmのずれでも不均一なクランプを引き起こし、振れを0.02mmに上昇させます。
ERコレットナットにはどのくらいのトルクをかけるべきか？
ERコレットナットの最適トルクは、コレットサイズと工具のシャンク径に依存しますが、一般的な業界標準は具体的な値を提供しています。ER11の場合、推奨トルクは15〜20Nmです。ER16の場合は35〜45Nm。ER25の場合は70〜80Nm。ER32の場合は90〜110Nm。ER40の場合は130〜150Nmです。これらの範囲を下回るトルクを適用すると工具の滑りと振動が発生し、20%以上超えるとコレットが降伏し、弾性記憶を永久に失います。実用的なルールとして、スパナーアダプター付きトルクレンチを使用することです。これにより、有効レバーアームが変わる延長長さが追加されます。例えば、200mmのスパナーアダプターでは、100Nmを達成するために50kgの力が必要です。温度もトルク読み取りに影響します。40℃では、鋼製ナットは100mmあたり0.01mm膨張し、クランプ力を約5%低減します。したがって、高温で動作する高速スピンドルの場合、熱膨張を補正するために、運転開始から最初の10分後にナットを再締め付けすることをお勧めします。
| ERサイズ | ナットねじピッチ (mm) | 推奨トルク (Nm) | 新品ナットの最大振れ (mm) | スパナー開口幅 (mm) |
| ER11 | 0.75 | 15-20 | 0.005 | 14 |
| ER16 | 1.0 | 35-45 | 0.005 | 22 |
| ER25 | 1.5 | 70-80 | 0.008 | 32 |
| ER32 | 1.5 | 90-110 | 0.008 | 41 |
| ER40 | 1.5 | 130-150 | 0.010 | 50 |
コレットナットとスパナーはどのくらいの頻度で交換すべきか？
コレットナットは10,000〜15,000クランプサイクル後、またはベアリング面に目に見える傷がある場合、またはねじピッチが摩耗した場合は直ちに交換する必要があります。摩耗したナットは、同じクランプ力を達成するために必要なトルクが最大30%増加し、スピンドルベアリングに悪影響を及ぼします。スパナーは、ジョー開口部が0.15mm以上広がった場合（通常20,000回の使用後）、またはセレーションが滑らかになった場合に交換する必要があります。3交代制の生産環境では、これはナットを6〜8ヶ月ごと、スパナーを12〜18ヶ月ごとに交換することに相当します。予防交換は、スピンドルの修理やワークピースの廃棄よりも安価です。新しいER32ナットのコストは約25〜40米ドルですが、スピンドルの再構築には3,000〜5,000米ドルかかります。定期的な検査には、精密テストバーでのナットの半径方向の振れの確認を含める必要があります。振れが0.015mmを超える場合は、ナットとコレットをセットで交換する必要があります。
ツールホルダー精度にとって適切なスパナー取り扱いが重要なのはなぜか？
適切なスパナー取り扱いが重要なのは、力の適用角度とかみ合い面の清浄度が最終的なクランプ精度を決定するためです。スパナーが5度以上オフアクシスで適用されると、ナットに横方向の荷重がかかり、コレットが中心からずれて振れが0.01mm増加します。さらに、ナットのテーパーやコレットの外面のゴミやクーラント残留物は潤滑剤として機能し、ナットが締まっているように見えても、実際のクランプ力は意図したよりも20%低くなります。「偽トルク」として知られるこの現象は、重切削中の工具引き抜きにつながります。正しい手順は、テーパーを糸くずの出ない布で清掃し、ねじ部のみ（テーパーではない）に軽く機械油を塗布し、校正されたトルクレンチで2段階（最初に目標トルクの50%、次に100%）でナットを締め付けることです。300mm以上の延長ハンドル付きスパナーの使用は、過度なトルクを助長するため推奨されません。代わりに、トルクレンチ付きの標準長さのスパナーを使用してください。
標準グレードと精密グレードのナットのコスト差は？
標準グレードと精密グレードのコレットナットのコスト差は大きいですが、高公差アプリケーションでは正当化されます。黒色酸化皮膜処理が施された焼入れ鋼製の標準ER32ナットは15〜25米ドルですが、研削されたベアリング面を持ち、G2.5にバランスされ、ベアリング鋼製の精密グレードナットは60〜90米ドルです。精密グレードのナットは通常、振れを0.010mmから0.003mmに改善し、これは大量生産工程での不良率5%と0.5%の差になります。月1,000個の部品を生産し、部品価値が50米ドルのCNC工場では、不良率を4.5%削減することで月2,250米ドルを節約でき、1週間以内に高価なナットのコストを正当化できます。研削されたジョーと焼入れインサートを備えた精密スパナーは40〜70米ドルですが、標準スパナーは10〜15米ドルです。ただし、精密スパナーは3倍長持ちし、ナットの損傷を防ぎます。
温度とクーラントはナットとスパナーの性能にどのように影響するか？
温度とクーラントは、摩擦係数とナットおよびスパナーの材料特性を変えるため、性能に大きく影響します。60℃を超える動作温度では、ナットとコレット間の摩擦係数が0.10から0.15に増加し、100Nmのトルク設定が20℃の場合よりも20%少ないクランプ力を生み出すことを意味します。クーラント、特に水溶性エマルジョンは、ナットがステンレス鋼製でないか、耐食性コーティングで覆われていない場合、ナットのベアリング面にマイクロピッチングを引き起こす可能性があります。このピッチングにより、ナットを回転させるのに必要なトルクが15%増加し、不均一な力分布が生じます。スパナーの場合、クーラントへの曝露によりジョーに錆が発生し、グリップが低下して滑りリスクが増加します。TiNまたはDLCコーティングされたナットの使用が推奨されます。これらは400℃までの温度に耐え、クーラント腐食に抵抗します。また、スパナーは軽い油膜を張った乾燥した工具キャビネットに保管することをお勧めします。高温切削環境では、30分のウォームアップ期間後にナットを再トルクすることが、一貫したクランプ力を維持するための標準的な慣行です。
FAQ
標準とボールベアリング式ERナットの主な違いは何ですか？
主な違いは、回転するナット本体とコレット面を分離するベアリング機構の有無です。標準ナットは直接的な金属間接触があり、摩擦を生み出し振れを引き起こす可能性がありますが、ボールベアリングナットはより低いトルクとより良い精度でコレットの自己芯出しを可能にします。
任意のスパナーを任意のERコレットナットに使用できますか？
いいえ、スパナーの開口部とジョー厚さを特定のERナットサイズに合わせる必要があります。不正確なスパナーを使用すると、ナットの六角コーナーが損傷し、滑りが発生し、安全でない操作と一貫性のないクランプ力につながります。
コレットナットが摩耗したかどうかはどうやってわかりますか？
テストバーで振れの増加に気づいた場合、確実なグリップを得るために必要なトルクが20%以上上昇した場合、またはベアリング面に目に見える傷、焼き付き、摩耗が見られる場合は、コレットナットが摩耗しています。もう一つの兆候は、ロック機構を解除してもナットの取り外しが困難になることです。
ERスパナーにトルクレンチを使用する必要がありますか？
はい、トルクレンチなしの手締めは一貫性がなく、通常は締め付け不足（工具の滑り）または過度な締め付け（コレットの損傷）になります。トルクレンチにより再現性のあるクランプ力が保証され、工具とコレットの寿命が延びます。
カスタムまたは精密グレードのERナットとスパナーの標準的なリードタイムは？
標準サイズの場合、精密グレードのERナットとスパナーは通常5〜10営業日のリードタイムです。特別なコーティングや延長長さなどのカスタム設計は、材料と数量に応じて3〜4週間かかる場合があります。
コレットナットはツールホルダーアセンブリのバランスにどのように影響しますか？
コレットナットはアセンブリ全体のバランスに貢献します。標準ナットのバランスグレードはG6.3で、15,000RPMまでは許容されます。より高速では、振動と早期スピンドル摩耗を避けるために、G2.5グレードのバランスの取れたナットが必要です。
損傷したERスパナーを修理できますか、それとも交換すべきですか？
損傷したERスパナーは、ジョーを研磨または溶接すると鋼の硬度と安全性が損なわれるため、修理ではなく交換する必要があります。損傷したスパナーは滑って怪我やツールホルダーの損傷を引き起こす可能性があるため、交換が唯一の安全な選択肢です。
