金属プレス加工とダイカスト:筐体の選択基準
結論から言うと: 筐体が薄肉シェル(0.4～3.0 mm)の場合、年間数量が多い場合、EMIシールドやばね接点が重要な場合、または数か月ではなく数週間で部品が必要な場合は、金属プレス加工を選択してください。ハウジングが構造的で厚肉のボディ(通常1.5～6.0 mmの肉厚)で、荷重を支え、液体を密封し、ボスやリブを一体の剛性部品として統合する必要がある場合は、ダイカストを選択してください。小型筐体パネル用の順送プレス金型は多くの場合数千USD程度ですが、同等部品用のダイカスト金型は通常その数倍の費用がかかります。BQUQは東莞工場から12営業時間以内に両方のルートでお見積りします。
この決定が図面以上に重要な理由
筐体設計は包装の問題のように見えます。しかし実際には、金型をリリースした瞬間に固定されてしまう売上原価の問題です。
2つのプロセス — 順送金属プレス加工と高圧ダイカスト — はスペクトルの両端に位置します。プレス加工は、一連の金型ステーションで平板を切断、曲げ、絞り、コイニングしてシェルに成形します。ダイカストは溶融アルミニウムまたは亜鉛合金を硬化鋼金型に射出し、ニアネットシェイプの固体部品を突き出します。
どちらもPCBを収める箱を製造できます。しかし、同じコスト、重量、機能であなたの箱を製造できるのは片方だけです。間違った方を選ぶと、通常3つの失敗のいずれかとして現れます:予算外の金型費、達成不可能な肉厚、または量産しても下がらない単価です。
良いニュース:この決定は少数のエンジニアリング変数に従います。順番に検討すれば、答えは通常明らかです。
2つのプロセスの根本的な違いは何ですか?
| 変数 | 順送金属プレス加工 | 高圧ダイカスト |
|---|---|---|
| 原材料 | コイル:CRS、ステンレス、アルミニウム、真鍮、銅 | インゴット:A380/A413アルミニウム、Zamak亜鉛 |
| 一般的な肉厚 | 0.4～3.0 mm | 1.5～6.0 mm(アルミニウム)、0.8～3.0 mm(亜鉛) |
| 成形メカニズム | せん断、曲げ、絞り、コイニング | 充填、凝固、離型 |
| 金型タイプ | 順送金型(多ステーション) | キャビティ、コア、ランナー、エジェクター付き金型 |
| 金型リードタイム(目安) | 3～6週間 | 6～12週間 |
| 金型費(目安) | 小/中パネルでは低い | 高い;投影面積に比例 |
| サイクルタイム | 30～200ストローク/分 | 1ショットあたり30～120秒 |
| 寸法能力 | プレス成形部で±0.005 mm | 通常±0.05 mm、重要部で±0.02 mm |
| 抜き勾配 | 不要 | 必要、通常1～3° |
| 二次加工 | タップ加工、溶接、リベット、めっき | 機械加工、タップ加工、含浸、コーティング |
金型の行はバイヤーが最初に感じる項目です。控えめな筐体パネル用の順送金型は、同程度のフットプリントのダイカスト金型の費用のほんの一部です。なぜなら金型は650～700 °Cでの高圧射出に耐える必要があり、堅牢な冷却・離型システムが必要だからです。
この差は部品が大きくなるにつれて縮まります。非常に大きなプレスパネルには大きな金型と大きなプレス機が必要です。非常に小さな鋳造品は多キャビティ金型を使用でき、償却効率が良くなります。
筐体に金属プレス加工を選ぶべき時は?
プレス加工は5つの状況で有利です。2つ以上当てはまるなら、鋳造の検討をやめてください。
1. 筐体が薄肉シェルである
ほとんどの電子機器筐体はカバー、シャーシ、シールド、ブラケットであり、圧力容器ではありません。0.8 mmの冷間圧延鋼または1.2 mmのアルミニウムパネルは自然なプレス加工部品です。同じ形状を鋳造すると、アルミニウムでは最小1.5～2.0 mmまで肉厚を増やす必要があり、機能上の利点なしに重量と材料費が増加します。
2. 数量が多く、形状が安定している
順送プレス加工は量産プロセスです。金型が完成すれば、サイクルタイムは1秒未満で測定され、部品あたりの労働費はほぼゼロです。年間数万個では、償却後の単価は通常鋳造を大幅に下回ります。
低数量の場合、計算は逆転します — クロスオーバーがどこにあるかはプレス加工の小ロット金型の解説をご覧ください。
3. EMIシールド、接地、またはばね接点が必要
これはプレス加工の得意分野です。連続した金属シェルは優れたEMIシールドであり、プレス成形されたフィンガー、クリップ、接触ばねはハウジングと同じ金型で成形できます。ダイカストアルミニウムはまずまずシールドしますが、亜鉛およびアルミニウム鋳造品は成形ベリリウム銅やステンレス接点のばね特性には匹敵できません — どちらにしても別部品です。
4. 穴パターンとエッジに厳しい公差が必要
BQUQのCNC支援金型ではプレス成形部は±0.005 mmを保持し、順送金型は穴間位置を非常に再現性高く保持します。鋳造品は抜き勾配が必要で、鋳造ままの公差は緩く、精度を回復するために機械加工費を支払うことがよくあります。
5. 市場投入速度が重要
プレス加工筐体は数週間で手元に届きます。鋳造金型はより長いプロジェクトです。プログラムに厳しい発売日がある場合、通常プレス加工が先に間に合います。
ダイカストが有利なのはいつ?
ダイカストは劣ったプロセスではありません — 異なる用途に適したプロセスです。
構造的で荷重を支えるハウジング
モーターハウジング、ポンプボディ、ギアボックスカバー、取付フレームは、剛性が高く厚いモノリシックなボディの恩恵を受けます。鋳造品は振動を吸収し、薄いプレスシェルが示すたわみなしにボルト荷重を支えます。
統合されたボス、リブ、厚肉部
鋳造では、ねじ付きボス、冷却フィン、ケーブル入口、補強リブを金型に直接配置できます。プレス加工では、これらの機能は別々の溶接またはリベット部品になり、それぞれにコストと公差スタックが発生します。
密封と環境保護
筐体が水や粉塵に対するIP定格を満たす必要がある場合、機械加工されたガスケット溝を備えた剛性鋳造ボディは、複数の継ぎ目がある折り曲げ板金箱よりもはるかに密封が容易です。
熱容量と熱拡散
鋳造アルミニウムは優れた熱伝導率と、パワーエレクトロニクスからの熱を拡散するのに十分な質量を持っています。特にヒートシンクでは、両ルートが競合します — プレス加工アルミニウムヒートシンクはフィン付きアレイにコスト効率が良く、ダイカストアルミニウムヒートシンクはより厚く複雑な形状に対応します。
小型で詳細な装飾部品向けの亜鉛
亜鉛ダイカスト(Zamak)は薄肉部を充填し、細部を再現するため、美観要件のある小型ハウジング、ベゼル、ハードウェアに適しています。めっき性も良好です。
金型費と単価は実際にどう比較されますか?
正直な答えは、曲線が交差し、その交差点は部品サイズ、複雑さ、数量に依存するということです。以下の表は比較の形状を示しており、見積価格ではありません。
| コスト要素 | 金属プレス加工 | ダイカスト |
|---|---|---|
| 金型投資 | 小/中パネルでは低い | 高い;投影面積とスライドに左右される |
| 金型償却期間 | 短い | より長い |
| 部品あたりの材料費 | 低い(コイル、ネスティングで廃棄最小) | 高い(厚肉部、ゲート、ランナー、スクラップ) |
| 量産時の部品あたり労働費 | 非常に低い(自動プレス) | 低いがより高い(鋳造セル、トリミング、仕上げ) |
| 成形後の機械加工 | 多くの場合不要 | 重要面では頻繁に必要 |
| 仕上げ | めっき、粉体塗装、アルマイト | 鋳造ままのテクスチャ、機械加工、粉体塗装、電着塗装 |
| 損益分岐数量 | より早く到達 | より遅く到達 |
エンジニアが使う実用的なルール:部品が本質的に穴と曲げのある成形シートであれば、プレス加工します。部品が内部機能を持つ中実ボリュームであれば、鋳造します。
材料利用率、スクラップ率、二次加工を含む完全なコストモデルについては、プレス加工の部品あたりコストモデルをご覧ください。
材料選択は決定とどう相互作用しますか?
材料の入手可能性は、コストよりも先に議論を決着させることがよくあります。
- 冷間圧延鋼(CRS)とステンレス: プレス加工のみ。鋼はダイカストできません。
- アルミニウム: 両ルート。プレス加工は5052、6061、または3003シートを使用;鋳造はA380またはA413を使用。
- 亜鉛: 実際には鋳造のみ。
- 銅と真鍮: プレス加工のみ — 端子、接点、バスバーに不可欠。
- ベリリウム銅/リン青銅: プレス加工のみ、ばね接点の標準選択。
筐体が接地経路を兼ねるか電流を運ぶ場合、ほぼ確実にプレス加工です。だからこそ端子および接点ハウジングは、インサート成形またはリベット接点付きのプレスシェルであることが非常に多いのです。
薄肉加工には独自の制約があります — 0.5 mm未満の実用的な限界については薄肉材料のプレス加工のガイドをご覧ください。
ハイブリッドおよびアセンブリベースの設計はどうですか?
多くの量産筐体は純粋なプレス加工でも純粋な鋳造でもありません。一般的なハイブリッド:
1. プレスシェル+鋳造フレーム。 鋳造アルミニウムフレームが剛性と取付点を提供し、プレスカバーがそれを閉じます。これは産業用および車載電子機器で一般的です。
2. プレスシャーシ+鋳造ヒートシンク。 シャーシがPCBを搭載し、鋳造ヒートシンクが熱負荷を処理します。
3. 複数のプレス部品+溶接またはリベット。 深い筐体は、一体で絞るのではなく、ベースとリッドから構築されることがよくあります。
4. 鋳造ボディ+プレスEMIガスケット。 鋳造品が構造を提供し、プレスフィンガーストックがシールドを提供します。
ハイブリッドは通常、組立コストを追加しますが、各プロセスが最も得意とすることを行えます。また公差スタックも追加するため、どの部品が重要寸法を制御するかを早期に定義してください。
プレス筐体はどう指定すべきですか?
プレス加工が答えである場合、いくつかの指定習慣が高価な金型改訂を防ぎます。
- 曲げ半径を材料厚さ以上に保つ。 より厳しい半径は、特に高強度合金で割れのリスクがあります。
- 穴は曲げから少なくとも材料厚さ1つ分離して設計する。 より近い穴は変形します。
- 穴サイズを標準化して金型ステーションとパンチ交換を減らす。
- アンダーカットを避ける、カムステーションの費用を払う用意がない限り。
- 公差は選択的に。 すべての寸法に±0.005 mmを適用するとコストが倍増します;機能が要求する場所にのみ適用してください。
- 深絞りされる部品は圧延方向を計画する。
- 金型前に仕上げを決定する。 めっきとコーティングは平坦度と穴サイズに影響します。

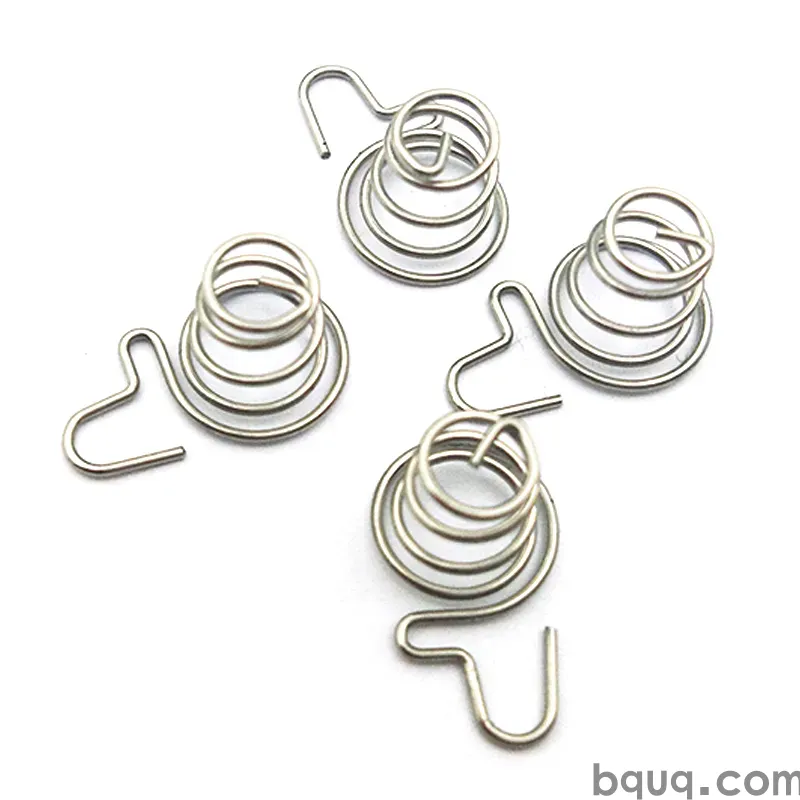

BQUQは東莞の1つの工場で4つの生産ライン — CNC machining、金属プレス加工、カスタムばね、ヒートシンク生産 — を運営しているため、プレス筐体、ブラケット、およびその内部の接点を4つのベンダーに分けずに一緒に調達および認定できます。
よくある質問
Q: 筐体では金属プレス加工はダイカストより安いですか?
A: 高数量の薄肉筐体では、はい — 通常、金型償却後は大幅に安いです。プレス加工は薄い材料を使用し、量産時の部品あたり労働費がほぼゼロで、より安価な金型で済みます。ダイカストは厚肉、構造的、または機能が多いハウジング、あるいはどちらの金型も正当化できないほど低い数量で競争力を持ちます。クロスオーバーは部品サイズと複雑さに依存するため、両方をモデル化してください。
Q: プレス筐体はIP密封を達成できますか?
A: できますが、設計規律が必要です。プレス筐体は、嵌合フランジが平坦で、ガスケット溝が継ぎ目から組み立てられるのではなく一体で成形され、ファスナーがガスケットを均等に圧縮するのに十分近い間隔である場合に信頼性高く密封します。鋳造または機械加工ボディは、抜き勾配やスプリングバックなしに剛性壁に直接ガスケット溝を切削できるため、密封が容易です。
Q: 各プロセスはどの肉厚を保持できますか?
A: 順送プレス加工は日常的に0.4～3.0 mmを保持し、ほとんどの筐体では0.5～1.5 mmが最適です。アルミニウムダイカストは通常1.5～6.0 mmの肉厚が必要で、亜鉛はより薄く約0.8～3.0 mmまで可能です。鋳造の最小値を下回るとコールドシャットと充填問題が発生します;プレス加工範囲を上回ると成形が困難になり材料が無駄になります。
Q: EMIシールドにはどちらのプロセスが優れていますか?
A: 一般的にプレス加工が勝ちます。連続したプレス金属シェルは抜き勾配や多孔性のない完全なファラデーケージを提供し、プレスフィンガーストックやクリップを同じ金型で成形して信頼性の高いグラウンド接点を作成できます。ダイカストアルミニウムは許容範囲でシールドしますが、より重く、表面酸化物と多孔性が製品寿命にわたって一貫した接地を保証するのを難しくする可能性があります。
Q: 見積と金型はどのくらい早く得られますか?
A: BQUQはプレス加工とCNC支援筐体作業の両方について12営業時間以内に見積を返し、柔軟なMOQで完全な量産数量をコミットする前に設計を検証できます。プレス金型は通常、複雑さとステーション数に応じて3～6週間です。図面をsc@bquq.comに送信してください。実現可能性、公差戦略、金型アプローチを確認します。
