ばねの清浄度：異物、油分、不動態化

短い答え：ばねの清浄度は3つの要素で管理されます — 製造異物（金属粉、研磨ダスト、プレスバリ）の除去、油膜の除去または意図的な指定、そして合金に適した不動態化または洗浄薬液の選択です。実際には、清浄なばねとは超音波脱脂、DI水リンス、乾燥、そしてステンレス鋼の場合はクエン酸または硝酸による不動態化でクロム酸化皮膜を再生したものです。一般的な合格基準は、10倍拡大で目視可能な粒子がないこと、白手袋または水切れテストで油残留が検出されないこと、ASTM A967に基づく不動態化試験です。BQUQは東莞でこれらの工程をインラインで実施し、清浄度仕様を12営業時間以内に見積もります。

清浄度は、ばねが機能試験に不合格になるまでは外観上の問題のように思えます。コイル間に挟まった20 µmの研削異物はガイドロッドに傷を付けます。残留伸線潤滑剤は密閉アクチュエータ内でガス放出し、光学センサーを曇らせます。不完全に不動態化されたステンレスばねは、組立ラインに届く前に湿気のある倉庫でフラッシュ錆を生じることがあります。

アジアからばねを調達するエンジニアにとって、清浄度は最も指定が少なく、最も紛争が多い特性の一つです。本記事では問題を3つの実際の要素 — 異物、油分、不動態化 — に分解し、ばね工場が実際に維持できる仕様の書き方を説明します。

ばねにとって「清浄」とは何か？

単一の普遍的な標準は存在しません。だからこそ清浄度紛争が起こります。「清浄」は医療機器組立業者、自動車サスペンションサプライヤー、家電ブランドにとって異なる意味を持ちます。

重要なのは、機能要件を測定可能な合格基準に変換することです。3つの試験ファミリーでほとんどのケースをカバーできます：

試験方法	検出するもの	一般的な合格基準	最適な用途
10倍～30倍での目視検査	遊離粒子、バリ、かえり、汚れ	50 µm超の目視異物なし；変色なし	すべてのばね、初品およびサンプリング
白手袋／白布ワイプ	残留油、グリース、離型剤	リントフリー布に目視可能な付着なし	油分に敏感な組立品
水切れテスト	金属上の疎水性皮膜	30秒間連続水膜、ビーズ化なし	めっき前、不動態化前、接着
重量法残留物（溶媒抽出）	総有機汚染	通常1部品あたり0.5 mg未満（目安）	密閉システム、光学、真空
ASTM A967不動態化検証	ステンレス表面の遊離鉄	硫酸銅付着なし；または合意された方法による	不動態化後のステンレスばね

実用的な仕様は、試験、サンプリング計画、合否閾値を明記します。「ばねは清浄でなければならない」は仕様ではありません。「10倍で50 µm超の目視粒子なし、ロットあたり5個で検証」が仕様です。

異物：発生源

ばねの異物は単一の発生源であることは稀です。典型的なコイリングおよび仕上げラインでは：

金属粉 — コイリング、切断、端面研削から。圧縮ばね端面の研削ダストが最大の要因です。
研磨メディア残留物 — ショットピーニングまたは振動仕上げからの微細なガラスビーズまたはセラミックダストがコイル間に滞留します。
プレスバリおよびスリバー — ばねクリップおよび平形成形部品に発生。
梱包異物 — 段ボール繊維、発泡体くず、袋のリントが選別中に付着。

異物は機械的問題であるため、機械的解決策が必要です：タンブリング、高圧スプレー、適切な周波数での超音波洗浄。重度の汚染には低周波数（25～40 kHz）でキャビテーションエネルギーを高め、微細なサブミクロン残留物には高周波数（80～120 kHz）で狭いコイル間隙に浸透させます。

油分：必要か不要か

ほとんどすべてのばねは、コイラーから何らかの潤滑剤が付着した状態で出てきます。伸線石鹸、コイリング潤滑剤、防錆油はすべて正常です。問題は、その皮膜が資産か欠陥かです。

油分の状態	ばねへの影響	許容される場合
軽度防錆皮膜（1～3 µm）	保管および輸送中の酸化を遅らせる	炭素鋼ばね、長距離海上輸送、非接着組立品
重度伸線潤滑剤残留物	異物を捕捉し、ガス放出し、めっきおよび接着を阻害	出荷状態では決して許容されない
意図的無油（脱脂＋乾燥）	最も清浄な表面だが、炭素鋼ではフラッシュ錆リスク	ステンレスばね、クリーンルーム、真空、医療、光学
ドライフィルム潤滑剤（MoS₂、PTFE）	制御された摩擦、液体ガス放出なし	一貫したレートが必要な高サイクルばね

購入者が犯す誤りは、「無油」が常に優れていると仮定することです。海上輸送される炭素鋼ばねでは、無油は錆を意味します。クリーンルーム向けのステンレスばねでは、油は汚染を意味します。どちらが必要かを指定し、その理由を述べてください。

ステンレスばねの不動態化は実際にどう機能するか？

不動態化はコーティングではありません。ステンレス鋼表面から遊離鉄および外来汚染を除去し、自然なクロム酸化皮膜が均一に再形成できるようにする化学洗浄プロセスです。

ステンレスワイヤが伸線、コイリング、切断、研削されると、表面は機械的にスミアされます。工具および研削メディアからの埋め込まれた鉄粒子が表面に付着します。これらの粒子が錆の発生点です — ステンレスが失敗したのではなく、外来鉄がその上に存在するためです。

不動態化は、バルク合金を侵食することなくその遊離鉄を溶解します。2つの薬液が主流です：

クエン酸不動態化（通常ASTM A967硝酸1～5の代替、クエン酸オプション） — より安全で、廃水処理が容易、ますます好まれ、300系ステンレスに一般的に有効です。
硝酸不動態化 — 伝統的で攻撃的、400系および重度汚染除去に実績がありますが、より慎重な取り扱いとリンスが必要です。

17-7PHのような析出硬化系では、不動態化は熱処理状態およびスケール除去工程と相互作用するため、順序が重要です。PH系を扱う場合、17-7PHばね鋼のガイドのプロセスノートを本記事と併せて読む価値があります。

不動態化で解決できないもの

不動態化では除去できません：

溶接スケールまたは熱変色酸化物（まず酸洗または機械的除去が必要）
汚染されたブラストメディアからの埋め込まれた夾雑鉄
すでにピットに形成された錆
油膜（不動態化浴は水性；油は反応を阻害）

したがって順序は常に：脱脂 → リンス →（必要ならスケール除去）→ 不動態化 → リンス → 乾燥。脱脂工程を省略することが、不動態化ロット失敗の最も一般的な原因です。

生産清浄度シーケンスはどのようなものか？

BQUQでは、ばねの清浄度は別個の外注工程ではなくインラインシーケンスとして処理され、東莞工場の4つの生産ライン全体でトレーサビリティが維持されます。

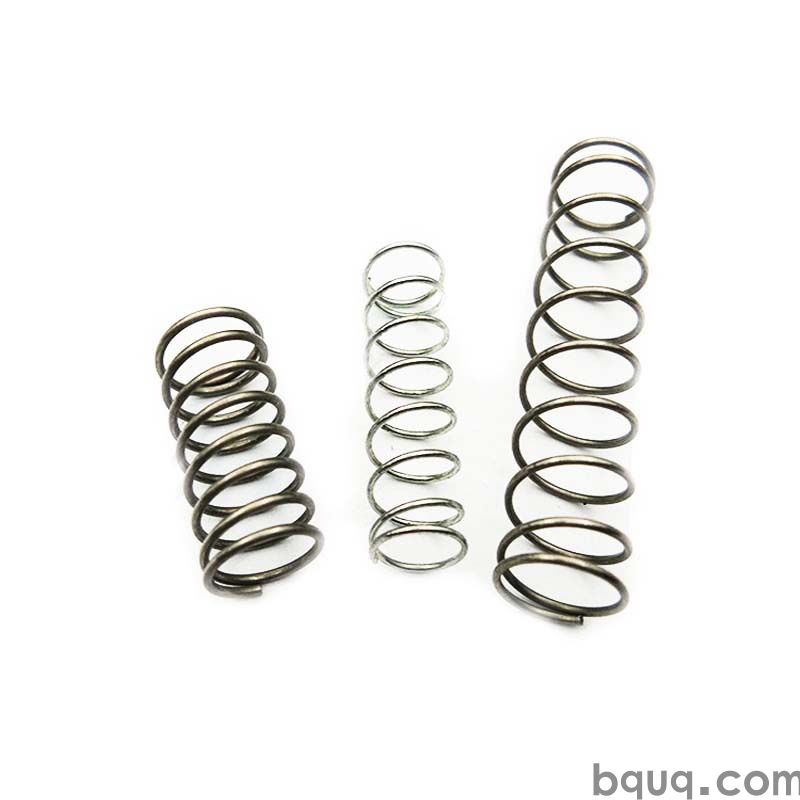

ステンレス圧縮ばねの典型的なシーケンス：

1. コイリングおよび端面研削 — 研削ステーションでの集塵付き。

2. バリ取り／タンブリング — 研削バリおよび遊離微粉を除去。

3. 超音波脱脂 — アルカリ性または中性水性薬液、40～60 °C、コイル密度に応じて5～15分。

4. カスケードDIリンス — 2～3段階、最終リンスで導電率監視。

5. 不動態化 — 合意された標準に基づくクエン酸または硝酸、浴濃度と時間を記録。

6. DIリンスおよび水切れチェック — 表面が親水性で皮膜がないことを確認。

7. 乾燥 — 熱風または遠心分離、その後短時間のオーブン滞留でコイル間の残留水分を除去。

8. 検査および梱包 — 目的地に応じてクリーンルームグレードの袋詰めまたはVCI梱包。

炭素鋼ばねの場合、シーケンスは異なります：脱脂、リンス、乾燥、その後不動態化ではなく制御された防錆皮膜を適用。めっきおよびコーティングの決定はこれらすべてと相互作用します — ばねめっきと粉体塗装のオプションの比較では、前処理品質が密着性を決定する方法を説明しています。

コイル密度は隠れた変数

小さなインデックス（平均直径÷線径）の密巻きばねは、開巻きばねよりも清浄化が本当に困難です。洗浄液は隙間に入り込み、リンス水は再び出て行かなければなりません。

実用的な結果：

タイトインデックスのばねは、より長い超音波滞留時間と高周波数が必要。
コイル間に閉じ込められたリンス水は乾燥中のフラッシュ錆を引き起こす — 遠心分離が役立つ。
非常に密なコイルは中間乾燥を挟んだ2パス洗浄が必要な場合がある。

レートを損なわずに設計がわずかに大きなインデックスを許容するなら、はるかに堅牢な洗浄プロセスを手に入れることになります。これは早期に提起する価値のある設計製造性のトレードオフです。

工場が維持できる清浄度仕様の書き方

最も有用なことは、要件を図面またはPOの3行に分けることです：

仕様行	文言例	重要な理由
異物	「10倍拡大で50 µm超の目視粒子なし；ロットあたり5個」	QCに合否試験を提供
油分／皮膜	「無油。ロットあたり3個で水切れテスト、連続膜≥30秒」	「軽油」と「無油」の曖昧さを防ぐ
不動態化	「ASTM A967、クエン酸オプションに基づき不動態化。硫酸銅試験で遊離鉄なし」	プロセスを認識された標準に結びつける

梱包要件も追加してください — 清浄なばねも汚れた袋に入っていれば到着時には汚れています。リントフリー袋、必要に応じてVCI、輸送中に部品同士が擦れないよう最大袋数量を指定してください。

清浄度と機械的性能は関連している

洗浄は純粋に表面の問題ではないことを覚えておく価値があります。残留潤滑剤はコイル間の摩擦を変化させ、実効ばねレートをシフトさせます。そのため、仕上げ後ではなく仕上げ前にレートを検証することを推奨します — ばね荷重試験ガイドの方法がここに直接適用されます。コイリングままの状態で完璧に試験されたばねも、脱脂および不動態化後に異なる値を示すことがあり、特にタイトインデックスで顕著です。

よくある質問

Q: 不動態化はステンレスばねの寸法やばねレートを変化させますか？

A: いいえ、測定可能な変化はありません。不動態化はオングストロームからミクロンスケールの遊離鉄と表面汚染のみを除去し、バルク材料を除去しません。寸法変化は、CNC部品で保持する±0.005 mmの加工公差をはるかに下回り、通常のばね公差も十分に下回ります。不動態化後にばねの測定値が異なる場合、原因はほとんど常に取り扱いまたは測定セットアップであり、薬液自体ではありません。

Q: 輸送中に錆びない無油ばねを供給できますか？

A: はい、ステンレス系の場合 — 302、304、316ステンレスばねは、不動態クロム酸化皮膜が単独で耐食性を提供するため、通常無油で出荷されます。炭素鋼およびクロムシリコンばねでは、長距離海上輸送中の無油出荷はリスクがあります。その場合、制御された軽度防錆皮膜、VCI梱包、またはその両方を推奨し、梱包明細にどのオプションを適用したかを明確に記載します。

Q: 洗浄と不動態化の違いは何ですか？

A: 洗浄は異物および有機皮膜 — 油、潤滑剤、研削ダスト — を除去します。不動態化は、ステンレス表面から遊離鉄を除去し、クロム酸化皮膜が再形成できるようにする特定の化学工程です。これらは順序的であり、互換性はありません。油の付いた部品を不動態化すると浴を無駄にし、試験に失敗します。油が酸の金属への到達を阻害するためです。常に最初に脱脂してください。

Q: 実験室なしで受入検査で清浄度を検証するには？

A: 3つの実用的なチェックでほとんどのケースをカバーできます。良好な照明下で10倍～30倍拡大で目視粒子を検査。白いリントフリー布でサンプルを拭き、油の付着を検出。水切れテスト — 部品をDI水に浸し、膜が約30秒間連続するかビーズ化するかを観察。ビーズ化は疎水性皮膜を示します。これらは指標となる現場チェックであり、正式な検証には依然として溶媒抽出または標準に基づく試験が必要です。

Q: 低量または試作注文でも清浄度仕様を提供できますか？

A: はい。当社のMOQは柔軟で、洗浄および不動態化工程は別個の大量バッチプロセスではなくインラインで実行されるため、試作および短納期数量にも清浄度要件を適用できます。同じシーケンスで、全ロット試験ではなくサンプリングベースの検証となります。RFQとともに仕様を送付いただければ、実現可能性とコスト影響を12営業時間以内に確認します。
