ばね荷重試験：QC手法と合格基準

著者 BQUQ Engineering Team 査読 BQUQ Quality Engineering 2025年10月29日ビュー ISO 9001:2015 認証工場

ばねの荷重試験：QC手法と合格基準

結論：荷重試験は、ばねが図面通りの寸法ではなく、設計された力を発揮することを検証するものです。生産ロットは、指定たわみでの測定荷重が図面公差内（一般ばねは通常±10%、精密ばねは±5%）に収まり、ばね定数、自由長、セットがサンプル間で一貫している場合に合格となります。校正された力-変位測定器で試験し、定義された計画（寸法/荷重チェックでは通常ロットあたり5～10個）に従ってサンプリングし、単一値ではなく曲線上の2～3点で荷重を記録します。BQUQは、東莞の同じISO9001生産フロアでばねを加工、プレス、成形し、荷重試験を実施しており、見積は12営業時間以内に返答します。

寸法チェックだけではばねの機能を証明できない理由

ばねは、線径が公称通り、外径が公称通り、自由長が公称通りに測定されても、組立で失敗することがあります。その理由は、荷重が複数の変数の関数であるためです：線径の4乗、有効巻数、平均コイル径、材料のせん断弾性係数。±0.05 mmの公差では見えない2%の線径のずれは、荷重を約8%動かします。有効巻数が1巻増えるだけで、ばね定数は数%変化します。異なる熱処理ロットの材料や、同一に応力除去されていないコイルは、曲線全体をシフトさせます。

だからこそ、ばねのQCは力-変位曲線を中心に構築されています。寸法はばねが図面通りに作られたことを示し、荷重試験は組立が期待する通りに動作することを示します。

これらの幾何学的変数がどのように相互作用するかについての詳細は、ばね指数と応力に関する記事をご覧ください。指数が応力と製造性の両方を左右する理由を説明しています。

ばね荷重試験は実際に何を測定するのか？

ほとんどすべてのばねの合格判定の議論で重要な3つの量があります。

指定長さでの荷重（または指定たわみでの荷重）

ばねを指定された取付高さまで圧縮（または伸長）するのに必要な力。これは、使用条件を直接反映するため、最も有用な合格判定数値です。「取付高さ15 mmで12.5 N」と指定された圧縮ばねは、まさにその高さで試験する必要があります。

ばね定数

力-変位曲線の傾きで、N/mmまたはlbf/inで表されます。ばね定数は通常、単一点ではなく2つの測定点間で計算され、端部コイルの座りや測定ノイズの影響を減らします。線形ばねの場合、ばね定数は使用範囲全体で安定している必要があります。

自由長とセット

自由長はサイクル前後で測定されます。最初の圧縮後に長さが減少したばねは「セット」を生じています — 材料の弾性限界を超える応力による永久変形です。最初のサイクルでの多少のセットは正常です。過度または継続的なセットは欠陥です。

荷重試験に伴うことが多い追加チェック

チェック	検出するもの	一般的な方法
密着高さ	設計ストローク前のコイル密着	ノギス/ハイトゲージ
端面直角度	横荷重、座屈、不均一な座り	直角度ゲージ、光学式
直角度	組立のミスアライメント	ダイヤルインジケータ付き治具
表面状態	亀裂、シーム、工具痕	目視、10倍拡大
コーティング厚さ	耐食寿命の不足	前後のマイクロメータ、またはゲージ
残留応力状態	疲労寿命	ショットピーニング検証（アルメン）

どの試験方法を指定すべきか？

適切な方法は、数量、公差、ばねの使用方法によって異なります。以下の表は一般的なオプションを比較したものです。

方法	原理	最適な用途	制限
ロードセル付き手動荷重フレーム	ストップまで圧縮し、力を読み取る	少量、厳しい公差、試作品承認	遅い；オペレータ依存の座り
電動式力-変位試験機	連続曲線、ばね定数を自動計算	生産サンプリング、ばね定数が重要なばね	設備コストが高い
ロードセル＋LVDTインラインステーション	100%または高率検査	自動車スタイルの大量生産	治具コスト；サイクルタイム
死荷重/吊り下げ質量	既知の質量でばねをたわませる	単純な引張ばね、現場チェック	粗い；1点のみ
密着まで圧縮＋解放	セットと自由長の変化	熱間巻きおよび重荷重用ばね	サンプルを破壊する
荷重監視付き疲労試験機	サイクルにわたる荷重減衰	寿命が重要な用途	試験時間が長い

中国のばね工場から調達するほとんどのB2Bバイヤーにとって、実用的な組み合わせは、サンプリング用の電動式力-変位試験機と、重要な部品の100%スクリーニング用の合否荷重治具です。これにより、エンジニアリング記録用の完全な曲線と、ラインでの迅速な合否判定が得られます。

耐えうる合格基準をどのように設定するか？

合格基準は事後に交渉するのではなく、図面に記載する必要があります。適切に指定されたばね図面には以下が含まれます：

1つまたは2つの基準高さでの荷重、公差付き（例：20.0 mmで18.0 N ±1.0 N）
ばね定数、公差付き（例：1.20 N/mm ±8%）
自由長、公差付き
密着高さを最大値として
試験方法と治具の定義 — 特に圧縮プレート径。摩擦と端部コイルの接触が読み取り値を変えるため
セット/プリセット要件、ばねが巻き上げ時の自由長を超える高さで取り付けられる場合

公差帯の有用な経験則：

ばねクラス	荷重公差	ばね定数公差	一般的な用途
一般	±10%	±10%	カバー、ラッチ、一般ハードウェア
精密	±5%	±5%	バルブ、コネクタ、計器
高精密	±3%またはそれ以下	±3%	医療機器、精密アクチュエータ

±3%より厳しい公差は達成可能ですが、より厳しい線径管理、工程内ばね定数調整、そして多くの場合100%試験が必要となり、すべてが単価を上げます。バイヤーは、組立が実際に許容する最も緩い帯を指定すべきです。

サンプリング計画：いくつのばねを試験するか？

サンプリングは、検査員の都合ではなく、故障の結果に合わせるべきです。

ロットの定義

ロットは、1つの線材熱処理ロット、1つの機械設定、1つの連続生産実行からのばねとして定義します。設定を混ぜると変動が隠れます。

一般的なサンプリングアプローチ

ロットサイズ	寸法＋荷重サンプル	備考
500個未満	5個	破壊的セット試験用に2個追加
500～5,000個	8～13個	AQLスタイルの計画に準拠、新設定では厳格化
5,000～50,000個	13～20個	指定長さでの荷重にSPCを検討
50,000個超	SPC＋定期的な完全曲線	荷重と自由長の管理図

安全上重要なばねや生命に関わるばねの場合、サンプリングでは不十分です — 100%荷重スクリーニングを指定してください。カスタムネスト付きの電動試験機では、小型圧縮ばねの100%スクリーニングは生産速度で現実的であり、すべてのユニットが荷重ウィンドウを満たすことを保証する唯一の方法です。

初品検査と設定承認

新しい工具、新しい線材熱処理ロット、または重要な機械調整のたびに、単一の荷重ポイントだけでなく、完全な力-変位曲線を含む初品検査をトリガーする必要があります。曲線は、ばねが線形かどうか、端部が適切に座っているかどうか、ばね定数が設計意図と一致するかどうかを示します。曲線が承認されると、生産サンプリングは指定長さでの荷重チェックに減らすことができます。

完全なQCフローにおける荷重試験の位置づけ

荷重試験は一連のゲートの1つです。堅牢なばねQCフローは次のようになります：

1. 入荷線材検査 — 径、引張、コーティング、熱ロットのトレーサビリティ

2. 設定承認 — 完全な曲線と寸法報告を含む初品

3. 工程内チェック — 定義された間隔での自由長と指定長さでの荷重

4. 後処理検証 — 応力除去、ショットピーニング、コーティング、または熱間プリセット後

5. 最終検査 — 計画に従ったサンプリング、荷重、寸法、外観

6. 文書化 — 合否だけでなく実際の値を含む検査報告書

ステップ4は、ほとんどのバイヤーが予想する以上に重要です。応力除去とコーティングはどちらも荷重をわずかにシフトさせます。コーティング前に合格したばねが、コーティング後に公差の端に位置することがあります。最終工程ステップ後に試験することが、納入状態を証明する唯一の方法です。

検査に合格したが現場で失敗したばねのトラブルシューティングを行っている場合は、ばね故障解析ガイドで、水素脆化から疲労開始までの一般的な根本原因を説明しています。

ばね荷重試験における一般的な間違い

間違った高さでの試験。 基準高さは、組立での取付高さと一致する必要があります。自由長＋10 mmで試験されたばねは、6 mmで取り付けられる場合、何も教えてくれません。

治具の影響を無視する。 圧縮プレートの径、平坦度、平行度が読み取り値を変えます。2つのラボが同じばねを異なる治具で試験すると、数%の不一致が生じることがあります。図面に治具を指定してください。

1点でばね定数を判断する。 単一の荷重読み取りでは、自由長が短い硬いばねと、自由長が長い軟らかいばねを区別できません。常に2点で試験してください。

セット試験を省略する。 巻き上げ時の長さを超えて取り付けられるばねの場合、プリセットは仕様の一部です。最初の圧縮サイクル前後で自由長を試験してください。

実際の値を記録しない。 合否スタンプではトレンドデータが得られません。実際の数値により、拒否になる前にドリフトを検出できます。

間違った工程ステップ後に試験する。 上記のように、常に納入状態で試験してください。

BQUQがばね荷重試験をどのように扱うか

BQUQは、東莞の1つの工場で4つの生産ライン — CNC加工、金属プレス、カスタムばね、ヒートシンク — を単一のISO9001品質システムの下で運営しています。ばねは同じフロアで成形、応力除去、荷重試験されるため、工程変更は出荷後ではなく即座に可視化されます。

ばねプログラムでは、通常以下を提供します：

完全な力-変位曲線を含む初品検査
図面に対する指定長さでの荷重とばね定数の検証
自由長、密着高さ、直角度のチェック
指定された場合のセット/プリセット検証
実際の測定値を含む検査報告書
柔軟なMOQにより、量産コミット前に試作およびパイロットロットを検証可能

オンサイトのCNC加工能力は±0.005 mmに達し、正確な荷重試験が依存する厳しい治具とテストネストをサポートします。見積は12営業時間以内に返答されます。

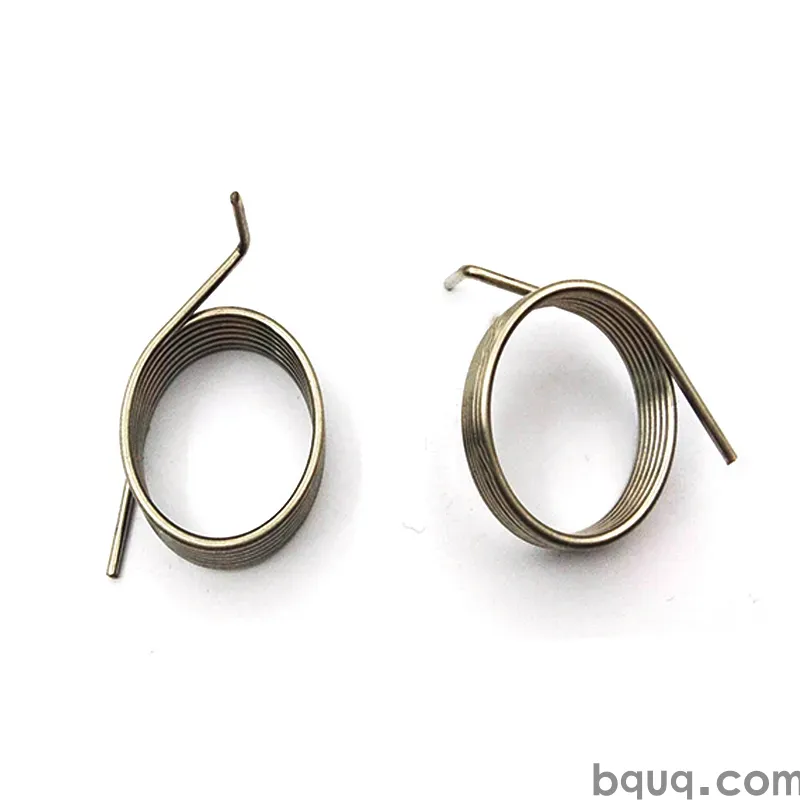

関連製品ページ：圧縮ばね、引張カスタムばね、ねじりばね。

ばねが寿命制限もある場合、熱間プリセットプロセスに関する注記で、制御されたプリセットが荷重を安定させ、疲労性能を向上させる方法を説明しています。

よくある質問

Q: ばね荷重の標準公差は何ですか？

A: 普遍的な標準はありません。一般ばねは通常±10%、精密ばねは±5%、高精密ばねは±3%またはそれ以下で指定されます。正しい公差は、組立が許容できる最も緩い帯です。厳しくすると、より厳しい線材管理と検査増加により単価が上がるためです。常に公差と基準高さを図面に記載してください。

Q: ロットあたりいくつのばねを試験すべきですか？

A: 500個未満のロットでは、5サンプルが一般的なベースラインです。500～5,000個では、8～13サンプル。それ以上では、指定長さでの荷重の統計的工程管理が大規模サンプルより効果的です。安全上重要なばねは、サンプリングではなく100%荷重スクリーニングすべきです。ロットは1つの線材熱処理ロットと1つの連続設定として定義してください。

Q: ばねを破壊せずに荷重試験はできますか？

A: はい。指定長さでの荷重とばね定数試験は、設計使用範囲内に留まる限り非破壊です。セット試験、密着高さ圧縮、疲労試験のみがサンプルを消費します。非破壊試験では、同じサンプルを寸法測定にも使用できるため、荷重と形状データの相関が向上します。

Q: なぜ私のばねは検査に合格するのに組立で失敗するのですか？

A: 最も一般的な原因は、取付高さと異なる高さでの試験、ばねメーカーとあなたのライン間の治具の違い、コーティングまたは応力除去後の荷重シフト、繰り返しサイクル後にのみ発生するセットです。取付高さ、治具、納入状態を指定し、合否スタンプではなく実際の測定値を求めてください。

Q: 温度はばね荷重試験に影響しますか？

A: はい。ばね材料は温度上昇とともに弾性係数を失うため、指定たわみでの荷重が低下します。標準試験は室温、通常20～25°Cで行われます。用途が高温または低温で動作する場合、図面に使用温度を記載して、正しい弾性係数でばねを設計・試験し、試験室条件を管理できるようにしてください。
