ばね破損解析：折れたばねを読み解く
短い答え：折れたばねは一枚の文書です。破面は破損モードを教えてくれます。平らな45°のせん断リップは過負荷または単一イベントを示し、滑らかで研磨された領域と同心円状のビーチマークは疲労を示し、暗くピットのある表面に複数の起点がある場合は腐食疲労を示し、変形のない脆性で粒界に沿った亀裂は水素脆化または熱処理欠陥を示します。起点、亀裂進展の方向、表面状態、破断部での線径減少を読み取り、それを負荷履歴と照合してください。BQUQで見られる現場破損のほとんどは、疲労、腐食、過負荷、脆化の4つのファミリーに分類されます。
なぜ折れたばねを読み解く必要があるのか？
同じばね形状でも全く異なる理由で破損し、その修正方法は毎回異なるからです。疲労で破損したばねを、より強い線材で同じ部品に置き換えると、多くの場合、破損は別のコイルに移ります。腐食で破損したばねをより太いものに置き換えると、ピットが発生する面積を増やすだけです。
折れたばねは、あなたの設計やアプリケーションが生み出した応力状態の物理的証拠です。これはこれまでに得られる最も安価なテストデータです — 現場破損で既にその代価を払っています。正しく読み解くことで、保証請求が設計変更に変わります。
BQUQでは、東莞の一つの工場で専用のCNCコイリングおよびフォーミングラインで圧縮、ねじり、引張ばねを生産しており、嵌合ハードウェアには±0.005 mmのCNCサポートを提供しています。お客様が破断したばねを送ってきた場合、最初に行うのは測定ではなく、拡大下で破面を撮影し、負荷履歴を尋ねることです。
ばねの主な4つの破損モードとは？
ほとんどすべてのばね破断は4つのファミリーのいずれかに分類されます。それぞれに特徴があります。
| 破損モード | 破面の外観 | 典型的な起点 | 主な要因 |
|---|---|---|---|
| 疲労 | 滑らかな研磨領域＋ビーチマーク＋最終的な粗い破断 | 最高応力のコイル、多くの場合最初の有効コイル | 繰返し応力範囲、応力集中 |
| 腐食疲労 | ピット状、暗色、複数の亀裂起点 | 表面ピット、塩水噴霧、結露 | 塩化物、湿度、コーティング損傷 |
| 過負荷／降伏 | 45°せん断リップ、くびれ、線径減少 | 最大モーメント点 | 単一イベント、底付き、過行程 |
| 脆化／脆性 | 平坦、粒状、変形なし、粒界経路 | 粒界、めっき部品 | 水素、不適切な焼戻し、高硬度 |
疲労：ビーチマークの特徴
疲労破面には2つの領域があります。第一は亀裂発生・進展領域 — 滑らかで、しばしば2つの面が擦れ合って研磨され、各負荷サイクルを表す同心円状の「ビーチマーク」や「クラムシェル」リングを示すことがあります。第二は最終破断領域 — 粗く、鈍く、時には線軸に対して45°で、残りの断面が1回の過負荷イベントで破断したためです。
滑らかな領域と粗い領域の比率は応力レベルを教えてくれます。大きな滑らかな領域と小さな最終破断は、低い公称応力と多数のサイクル — 典型的な高サイクル疲労破壊を意味します。小さな滑らかな領域と大きな破断は、ばねが既に限界に近く、比較的少ないサイクルで破損したことを意味します。
起点の位置も重要です。コイルの内側（圧縮側）から始まる場合、コイリングによる残留応力や工具痕の応力集中が原因である可能性が高いです。外径側から始まる場合は、ボアとの接触、嵌合部品のバリ、フレッティングを確認してください。
腐食疲労：ピットが亀裂になる時
腐食と疲労は相加的ではなく、相乗的です。ピットは鋭い先端を持つ応力集中源であり、保護的な圧縮表面層を除去します。乾燥状態で1000万サイクル耐えるばねが、塩化物環境では20万サイクルで破損することがあります。
以下を探してください：
- 同じ線材に沿った複数の亀裂起点（1つではない）
- 破面内部の暗色または錆色の汚れ
- 破断部から離れた線材表面のピッティング
- 結露が溜まる位置での破損
これは、屋外、海洋性空気、または洗浄設備で使用されるばねで最もよく見られる破損です。ステンレス鋼は役立ちますが解決しません — 302および304ステンレスは塩化物ピッティングに感受性があります。塩化物が豊富な環境では、17-7PHまたは適切なバリアコーティングを施した炭素鋼がしばしばより良い答えです。
過負荷：45°せん断リップ
過負荷破面は単一イベントです。線材は降伏し、くびれ、引張軸に対してほぼ45°の面 — 最大せん断応力面 — で分離します。以下が見られます：
- 破断部近くの目視可能な径減少
- 鈍い、繊維状、時にはカップアンドコーン状の外観
- ビーチマークなし、研磨領域なし
- しばしば曲がった、または永久変形したばね本体
一般的な原因：ばねが密着高さまで圧縮された、アセンブリが定格行程を超えて押し込んだ、衝撃荷重がかかった、またはばねが単に荷重に対して小さすぎた。自由長と密着高さをアプリケーションと照合してください。使用中にばねが密着高さに達した場合、コイルが接触し、実効応力が急激に上昇しました。
脆化と脆性破壊
脆性破壊は塑性変形を全く示しません。破面はきれいに合わさります。顕微鏡下では、亀裂経路は粒内を切るのではなく粒界に沿います（粒界）。これは水素脆化の特徴であり、通常、適切なめっき後ベイクなしで電気めっき（亜鉛、カドミウム、クロム）された高強度鋼ばねに現れます。
また、熱処理の問題からも生じることがあります：過焼戻し、焼入れ後の不十分な焼戻し、または脱炭表面層。脱炭は表面から炭素を除去し、応力が最も高い場所で疲労強度を低下させます。
経験則：めっきばねがめっき後24〜72時間以内、またはアセンブリ後の最初の数サイクルで破損した場合、水素を疑ってください。変形なしで数週間の使用後に破損した場合、材料または熱処理の問題を疑ってください。
破面を段階的に読み取る方法は？
この手順を順に進めてください。約10分かかり、再設計サイクルを節約できます。
ステップ1：触る前に撮影する
取り扱う前に、破面を10×〜30×で撮影してください。取り扱うと表面が汚れ、必要な微細な特徴が破壊されます。破断部の端に対する位置を記録してください：最初の有効コイル、中央、または端コイル。
ステップ2：起点を特定する
起点は滑らかな領域が収束する場所です。ビーチマークを逆にたどると起点を指します。マークを付けてください。次に、起点の直下にあるものを調べます：工具痕、ピット、介在物、接触点、鋭い半径。
ステップ3：破断部の線材を測定する
破面から2 mmの両側と破面自体で線径を測定します。減少があれば塑性変形 — 過負荷の特徴です。減少がなければ脆性または疲労です。
ステップ4：破断部から離れた表面を確認する
ばねの残りの部分を見てください。ピッティング、フレッティング摩耗、コーティング損傷、または擦れた平らな部分は、ばねが何に接触していたかを教えてくれます。圧縮ばねでは、コイル接触点のフレッティングが一般的な疲労開始点です。
ステップ5：負荷履歴と照合する
次に、見たものとばねが本来行うべきだったことを比較します。
| 観察 | 考えられる原因 | 最初の是正措置 |
|---|---|---|
| 最初の有効コイルに起点、滑らかな領域が大きい | ピーク応力での高サイクル疲労 | 応力範囲を減らす、ショットピーニング、線径を増やす |
| 複数の起点、ピッティング、汚れ | 腐食疲労 | 材料またはコーティングを変更、排水を追加 |
| 径減少、45°リップ | 過負荷／密着高さ | 行程クリアランスを増やす、ばねを再設計 |
| 変形なし、粒界、めっき | 水素脆化 | めっき後ベイク、機械めっきに切り替え |
| 工具痕または鋭い半径に起点 | 応力集中 | コイリング工具を改善、半径を追加 |
| コイル接触部のフレッティング平坦部 | 接触疲労 | 端部形状を変更、セパレータを追加 |
ばねの位置は何を教えてくれるか？
破断の位置は、その外観と同じくらい情報量があります。
端から最初の有効コイルでの破断。 これはほとんどの圧縮ばねで最高応力のコイルです。なぜなら、最もサポートが少ない状態で全荷重を支えるからです。典型的な疲労位置です。ばねがここで一貫して破損する場合、材料の問題ではなく応力の問題です。
端コイルまたは閉端での破断。 通常、製造または組立の問題 — 閉端から有効コイルへの鋭い遷移、バリ、または取り付け時に導入された曲げ応力。
本体中央での破断。 多くの場合、欠陥起点：介在物、線材のシーム、取り扱いによる傷、または腐食ピット。線材ロットを確認してください。

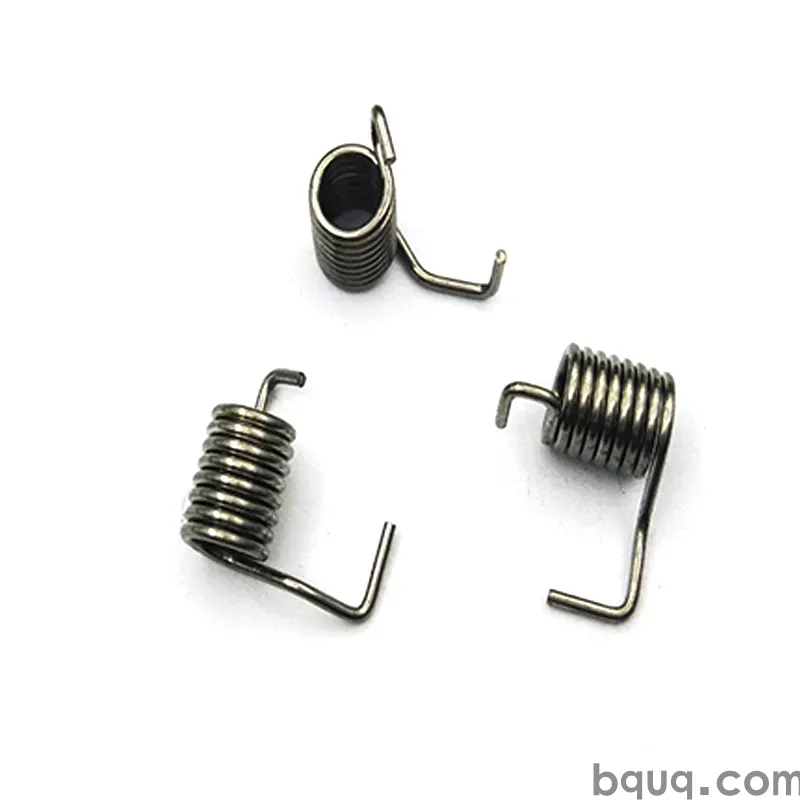

ねじりばねの脚での破断。 ねじりばねはほとんど常に脚の曲げまたは脚に隣接する最初のコイルで破損します。そこが曲げ応力の集中する場所だからです。脚の設計はここで非常に重要です — 脚の鋭い内側半径は亀裂開始点です。
引張ばねのフックでの破断。 フックからコイルへの遷移が弱点です。フックが鋭い半径で形成されたり、成形中に線材に傷が付いた場合、そこから破損が始まります。
破損の再発を防ぐ方法は？
診断がついたら、修正は通常5つのバケツのいずれかに入ります。
応力範囲を減らす
最も効果的なレバーです。鋼ばねの疲労寿命は応力範囲の逆数にほぼ3〜5乗で比例します。応力範囲を10%減らすと寿命が数倍になることがあります。つまり、より太い線材、より多くのコイル、より長い自由長、またはより低い取付荷重です。
ショットピーニングを追加する
ショットピーニングは表面に圧縮残留応力を与え、亀裂発生を閉じます。疲労が重要なばねに利用できる最高の費用対効果の処理の一つです。高サイクルアプリケーションではほぼ必須です。
腐食経路を修正する
図面ではなく環境に合わせて材料を選んでください。塩化物環境では、17-7PHまたは適切にコーティングされた炭素鋼を検討してください。水がばねポケットに溜まらないように排水を追加してください。ガルバニック対を形成する異種金属の混合を避けてください。
めっきプロセスを管理する
ばねが高強度鋼で電気めっきされている場合、めっき後ベイクを指定してください。さらに良いのは、高硬度部品には機械めっきまたは非電解コーティングに移行することです。これは設計の問題ではなくプロセス管理の問題であり、「謎の」早期破損の最も一般的な原因の一つです。
製造ディテールを改善する
脚の曲げに半径を付けてください。工具痕を除去してください。コイリング応力を管理してください。線材表面状態を指定してください。ばねを清潔に保ってください — 汚染と取り扱い損傷は実際の開始点です。ばねが高温で動作する場合、形状を安定させるために熱プリセットまたは応力除去サイクルを検討してください。
よくある質問
Q: 顕微鏡なしで疲労と過負荷を区別できますか？
A: はい、ほとんどの場合可能です。疲労は滑らかで研磨された進展領域とビーチマーク、粗い最終破断を残し、破断部の線径は本質的に変化しません。過負荷は目視可能な径減少、45°せん断リップ、研磨領域のない鈍い繊維状の破面を残します。10×のルーペまたはスマートフォンのマクロレンズで通常十分に区別できます。
Q: めっきしたばねが組立後1日で破損したのはなぜですか？
A: そのタイミングは典型的な水素脆化の特徴です。高強度鋼は酸洗および電気めっき中に水素を吸収します。速やかにベイクアウトしないと、水素が粒界に集まり、荷重下で亀裂が生じます。修正は指定された時間内でのめっき後ベイク、または機械めっきや非電解コーティングへの切り替えです。
Q: ステンレス鋼に切り替えれば腐食破損は止まりますか？
A: 自動的には止まりません。302および304ステンレスは一般的な錆に耐えますが、塩化物ピッティングには依然として脆弱であり、これが海洋および洗浄環境での腐食疲労を引き起こします。塩化物が豊富な用途では、17-7PHまたは堅牢なバリアコーティングを施した炭素鋼を検討し、水がばねの周りに溜まらないように排水を設計してください。
Q: ショットピーニングは実際にばね寿命をどの程度改善しますか？
A: アプリケーションによりますが、高サイクル鋼ばねでは改善はしばしば大幅です — わずかな利得ではなく、未処理寿命の倍数になることがよくあります。メカニズムは表面の圧縮残留応力であり、亀裂発生を抑制します。破損起点が内部介在物ではなく表面特徴である場合に最も効果的です。
Q: 破損解析のためにどのような情報を送るべきですか？
A: 可能であれば両方の破面半分を含む折れたばね、図面と材料仕様、アプリケーション荷重と行程、破損までのサイクル数、環境、取り付け位置の写真を送ってください。そのパッケージで通常、モードを特定し、是正変更を推奨できます。BQUQは交換または改訂ばねを12営業時間以内に見積もります。
