過負荷と降伏：ばねがばねとして機能しなくなるとき
短い答え：ばねがばねとして機能しなくなるのは、内部応力が材料の降伏強度を超えたときです。線材は永久セットを生じ、自由長は短くなり、所定の高さでの荷重は低下します — 多くの場合、一度の深刻な過負荷で5～20%低下します。ミュージックワイヤーと302ステンレスの場合、静的用途では設計応力を引張強度の約40～45%以下、繰り返し用途では30～35%以下に抑えてください。これを超えると、セット、疲労、または破断が発生します。BQUQは中国・東莞のISO9001工場で、CNC軸により±0.005 mmでばねを加工・巻線し、見積もりは12営業時間以内に返答します。
荷重下でばね内部に実際に何が起こるか
コイルばねは、コイル状に巻かれたトーションバーです。圧縮すると、線材は長さ方向に曲がるのではなく、ねじれます。このねじりせん断応力がエネルギーを蓄え、行き過ぎると最終的にばねを破壊します。
荷重が増加するにつれて、3つのことが順に起こります：
1. 弾性領域。 応力はひずみに比例します。荷重を除くと、ばねは正確な自由長に戻ります。設計すべきはこの領域だけです。
2. 降伏点。 応力が材料のねじり降伏強度を超えます。一部の結晶面が永久にすべります。荷重を除くと、ばねは元よりも短くなって戻ります。
3. 塑性崩壊または破断。 より高い応力では、ばねは大きな永久セットを生じ、コイルが密着し、または線材が割れます — 通常、応力が集中するコイル内側で発生します。
最初の2つは、組立品を静かに台無しにするものです。降伏したばねは見た目は正常です。ただ、押す力が弱くなっているだけです。
なぜ「セット」が真の故障モードなのか
永久セットは降伏の測定可能な症状です。以下のように現れます：
- 自由長が図面より短い
- 取付高さでの荷重が指定より低い
- 密着高さに予想より早く到達する
一般的な冷間巻き圧縮ばねでは、引張強度の60%までの一度の過負荷で、自由長が2～8%失われることがあります。70%まで押し上げると、10～20%失われ、コイルに目に見える傾きが生じることがあります。これが、実用的な意味でばねが「ばねとして機能しなくなる」ポイントです。
ばねが降伏したかどうかをどうやって知るか？
現場での症状は業界を問わず一貫しています：
| 症状 | 通常の意味 | 簡単なチェック |
|---|---|---|
| 自由長が仕様より短い | 過負荷による永久セット | 無負荷長を図面と比較測定 |
| 高さでの荷重が5%以上低い | 部分的な降伏または応力緩和 | 取付高さでロードセル試験 |
| ばねが早く底付きする | セット＋ストローク減少 | 密着高さを測定 |
| 目に見える傾きや不均一なピッチ | 局所的な塑性変形 | 目視＋ピッチゲージ |
| コイル内径の亀裂 | 降伏後の疲労、または水素脆性 | 浸透探傷または磁粉探傷 |
| 組立品内でのガタつき | セット後の予圧損失 | 初品の荷重と比較 |
これらのうち複数がロットで発生する場合、設計応力がデューティサイクルに対して高すぎるのであり、線材サプライヤーのせいではありません。
ばねが生き残るかどうかを決める応力限界
すべてのばね材料にはねじり降伏強度があり、ばね鋼では通常、極限引張強度の45～60%です。設計慣行では、使用応力をそれよりはるかに低く抑えます。
| 材料 | 一般的な引張強度 (MPa) | 静的設計応力 (% UTS) | 繰り返し設計応力 (% UTS) | 備考 |
|---|---|---|---|---|
| ミュージックワイヤー (ASTM A228) | 2200–2600 | 40–45% | 30–35% | 小型ばねの疲労寿命に最適 |
| 油焼入れMB (A229) | 1600–1900 | 40–45% | 30–35% | 太い線材に適する |
| クロムシリコン (A401) | 1900–2100 | 42–48% | 32–38% | 高温、衝撃用途 |
| 302ステンレス | 1500–1900 | 35–40% | 28–32% | 耐食性、疲労性は低め |
| 17-7 PHステンレス | 1700–2000 | 38–42% | 30–34% | 302より疲労性が良い |
| リン青銅 | 900–1200 | 35–40% | 28–32% | 電気用、非磁性 |
| インコネル718 | 1800–2100 | 40–45% | 32–38% | 高温、高価 |
数値は室温での冷間引抜または冷間圧延ばね線材の典型値です。熱間巻きまたは応力除去したばねは異なる挙動を示すため、常に線材メーカーのデータシートで確認してください。
なぜ繰り返し用途ではより低い応力が必要か
疲労亀裂は、応力集中が最も高いコイル内径で発生します。40% UTSでは10⁵～10⁶サイクル得られるかもしれません。30% UTSでは同じばねが10⁷以上のサイクル動作できます。トレードオフは現実的です：低い応力はより多くの線材、より大きなエンベロープ、より高いコストを意味します。代替案は、バルブトレインやラッチで200,000サイクルで故障するばねです。
動的用途については、ばねの動的荷重設計に関する記事をご覧ください。
ばね指数、曲率、応力集中
ばね指数（D/d — 平均直径を線径で割った値）は、コイル内側にどれだけ応力が集中するかを左右します。低い指数のばね（5未満）は剛性が高く、内径に高い応力がかかります。高い指数のばね（12超）は柔らかく、一貫して巻くのが困難です。
| 指数 (D/d) | 曲率応力係数 | 実際の影響 |
|---|---|---|
| 4–5 | 1.15–1.20 | 内径応力が高く、厳しい公差リスク |
| 6–9 | 1.08–1.12 | ほとんどの設計に最適 |
| 10–12 | 1.05–1.08 | 疲労性は良いが座屈に注意 |
| >12 | ~1.03 | 座屈と巻線の不安定性 |
過負荷故障が同じ箇所 — 最初の有効コイルの内側 — で繰り返し発生する場合、指数が低すぎる可能性があります。材料を変更する前に再検討してください。ばね指数と応力に関する記事で計算方法を説明しています。
降伏を防ぐための設計ルール
1. 使用応力を静的で40% UTS以下、繰り返しで32%以下に抑える。 これが最大のレバーです。
2. 組立品が適用しうる最大荷重で設計する。公称荷重ではなく。取扱い、オーバートラベル、熱膨張を含めてください。
3. 密着高さのマージンを追加する。 最大使用高さと密着高さの間に少なくとも15%のトラベルを残してください。
4. ばねをプリセット（スクラッギング）する。 製造中に一度密着まで圧縮して制御されたセットを誘起し、その後自由長を測定します。これにより、ばねが使用寿命にわたって安定します。
5. 疲労にはショットピーニング。 表面に圧縮残留応力を誘起し、通常、鋼ばねで疲労寿命が20～40%向上します。
6. 温度に注意。 ミュージックワイヤーで120 °C超、302ステンレスで250 °C超では、降伏以下でも応力緩和が加速します。
7. 実際に必要な荷重公差に合った線径と自由長の公差を指定する。 荷重が真の要件である場合、自由長公差を緩めてもほとんど役立ちません。
プリセット：安価な保険
プリセット（スクラッギングまたはセッティングとも呼ばれる）とは、製造中に意図的にばねを過圧縮し、制御された条件下で一度降伏させ、その後は弾性的に挙動させることを意味します。正しく行えば、ばねの自由長は残りの寿命にわたって1%以内で安定します。誤って行うと — 過圧縮または応力除去不足 — クリープし続けるばねになります。
サプライヤーが高応力ばねをプリセットしていない場合は、理由を尋ねてください。量産ではほとんどコストがかからず、現場クレームの一大カテゴリを排除できます。
過負荷が避けられない場合
一部の用途 — ショックアブソーバー、安全ラッチ、リコイルシステム、ダイスプリング — は過負荷を吸収するように設計されています。そのような場合：
- より高い応力に耐えるクロムシリコンまたは17-7 PHを使用する
- 過負荷ケースを例外ではなく使用ケースとして設計する
- コイルを追加するのではなく線径を増やす
- より大きなエンベロープを受け入れる
ばねが繰り返し衝撃を受けるダイおよびプレス用途については、ばねのダイ用途をご覧ください。
降伏故障を防ぐ製造管理

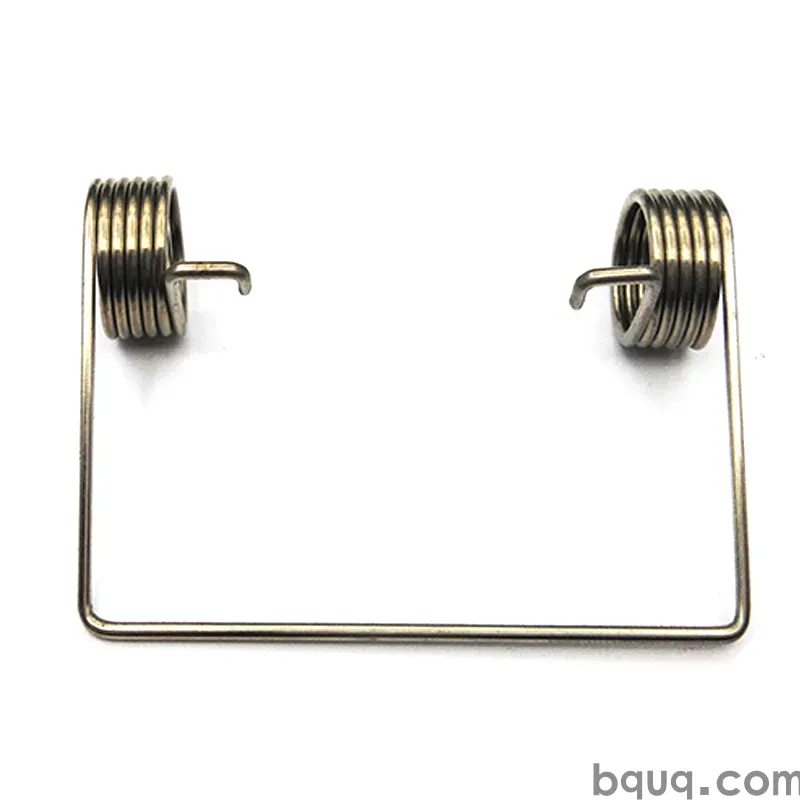

BQUQでは、ばねはCNCコイラーで巻かれ、工程内でピッチと直径を監視し、その後、制御雰囲気炉で応力除去されます。東莞の一つの屋根の下に4つの生産ラインがあり、圧縮、引張、ねじりばねに加え、それらを囲むプレス加工とCNC部品をカバーしています。
過負荷が起こりやすいばねの主要な管理項目：
- 線材証明 — すべてのロットで引張と化学成分のミルサーティフィケート
- 応力除去 — バッチごとに温度と時間を記録
- プリセット検証 — 前後で自由長を測定
- 荷重試験 — 自由長だけでなく、取付高さでサンプリング
- トレーサビリティ — 袋にバッチID、炉とコイラーの記録に紐付け
過負荷を含むデューティサイクル向けに圧縮ばねまたは引張カスタムばねを調達する場合は、荷重-高さ曲線と最悪ケースのトラベルをお送りください。設計が生き残るか、より多くの線材が必要かを判断します。
よくある質問
Q: 降伏したばねは回復できますか？
A: いいえ。降伏は結晶レベルでの永久塑性変形です。線材がすべった後、ばねは元の自由長や荷重に戻りません。時には新しい安定した長さに再セットできることもありますが、元の性能は失われます。降伏したばねは「再訓練」しようとせず、交換してください。
Q: どの程度の過負荷で永久セットが生じますか？
A: 材料と指数によりますが、経験則として、ねじり応力で引張強度の約45～50%を超えると測定可能なセットが生じます。引張強度2300 MPaのミュージックワイヤーでは、約1050～1150 MPaです。よく設計された静的ばねのほとんどは800～950 MPaで動作します。マージンは意図的です。
Q: 熱は過負荷と同じ問題を引き起こしますか？
A: 結果は似ていますが、メカニズムは異なります。熱は応力緩和を引き起こします — 線材は降伏以下でも徐々に荷重を失います。ミュージックワイヤーは一般に約120 °C連続まで、302ステンレスは約250 °Cまで、インコネル718は600 °C以上までです。目に見える変形なしに使用中に荷重が低下する場合、温度が原因である可能性が高いです。
Q: プリセットばねを指定すべきですか？
A: はい、引張強度の35%以上で動作するばね、または精密組立品内のばねには指定すべきです。プリセットは自由長と荷重を安定させ、通常、量産ではほとんどコストがかかりません。図面にプリセット高さとセット後の許容自由長公差を指定してください。現場クレームの一般的な原因を排除できます。
Q: BQUQはばねの自由長でどの公差を保持できますか？
A: 一般的な圧縮ばねでは、自由長±0.5 mm、取付高さでの荷重±5%が標準です。より厳しい公差 — 小型ばねで自由長±0.2 mmまで — は工程内ゲージングで達成可能です。CNC軸は工具と端面研削形状で±0.005 mmを保持します。具体的な見積もりのために荷重-高さ曲線をお送りください。
