ばね規格：ISO 10243、DIN 2095と適用範囲

簡単に言うと：ISO 10243はプレス金型用の色分けされた矩形線ばね（ダイスプリング）を対象とし、DIN 2095は冷間巻き丸線圧縮コイルばねを品質等級と公差表で規定しています。どちらの規格も普遍的な要求事項ではなく、図面、金型カタログ、または顧客仕様が指定した場合に適用されます。ばねがカタログ規格のダイスプリングでもDIN 2095の標準品でもない場合、支配的な文書は自社図面です：線径、自由長、密着高さ、ばね定数、端部形状。BQUQはCNC加工部品で±0.005 mmの図面公差で製造し、カスタムばねを12営業時間以内に見積もります。

ISO 10243とは？

ISO 10243は、プレス金型およびダイセットに使用される矩形断面圧縮ばねの国際規格です。旧ドイツ規格DIN 9834 / ISO 10243の系譜を直接受け継いでおり、ダイスプリングが色分けされている理由でもあります。

この規格は以下を定義しています：

線材断面 — 矩形（現場では「平線」や「楕円線」と呼ばれることもある）。丸線よりも与えられた穴に多くの材料を詰め込めるため、単位たわみあたりの力を大きくできます。
穴径とロッド径 — 穴サイズと対応するマンドレル径の固定マトリックスにより、標準の穴あきポケットにカスタムフィッティングなしで収まります。
自由長と穴深さ — 標準的なポケット深さに対応する標準長さ。
荷重クラス — 軽荷重、中荷重、重荷重、超重荷重。それぞれ自由長に対する最大許容たわみ率が定められています。
色分け — 端部コイルの塗装色が荷重クラスを示します。これは便宜上の慣例であり、それ自体が性能保証ではありません。

色分けと、それが現場で重要な理由

色分けシステムは、工具製作者がプレス機内でばねを測定せずに目視で識別できるようにするために存在します。一般的な業界の色割り当ては、軽荷重用が緑、中荷重用が青、重荷重用が赤、超重荷重用が黄または茶ですが、正確な色とクラスの対応はメーカーによって異なります。発注書で色だけでダイスプリングを指定しないでください。常にISO 10243のサイズコード、自由長、荷重クラスを書面で明記してください。

ISO 10243が対象としないもの

ISO 10243は、丸線ばね、引張ばね、ねじりばね、または金型以外の用途のばねを対象としていません。また、材料の化学成分も規定していません。ダイスプリングはクロムケイ素、クロムバナジウム、または独自の油焼入れ鋼から作られても、寸法規格に適合できます。高サイクル数での疲労寿命に敏感な用途では、材料と熱処理が寸法規格よりも重要です。合金の選択が疲労性能をどう変えるかについては、クロムケイ素ばねの記事をご覧ください。

DIN 2095とは？

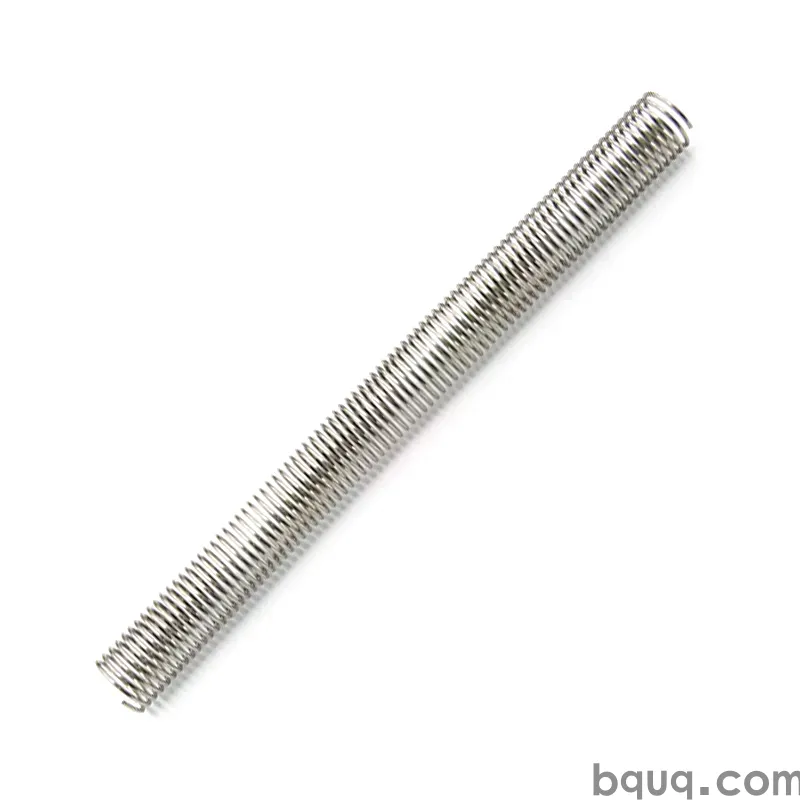

DIN 2095は、丸線から作られる冷間巻き円筒螺旋圧縮ばねのドイツ規格です。ISO 10243が金型ハードウェアに関するものであるのに対し、DIN 2095は汎用圧縮ばねに関するものです。

以下を規定しています：

要素	DIN 2095が定義する内容
線径範囲	丸線、冷間巻き、定義された直径シリーズ
巻き方向	特に指定がない限り標準は右巻き
端部形状	閉端、閉端研削、開端、開端研削
品質等級	線径、外径、自由長、直角度の公差厳しさに基づく等級
公差表	ばね指数と品質等級に応じた許容偏差
材料の前提	計算式で使用される弾性係数が定義された標準ばね鋼

品質等級の説明

DIN 2095がバイヤーの図面にとって最も有用な貢献は、品質等級の概念です。厳しい等級は、より厳密な巻き制御、より均一な線材、そしてしばしば端部研削を必要とするため、コストが高くなります。トレードオフは単純です：ばねが余裕のあるクリアランスの穴に収まり、荷重が重要でなければ、緩い等級で十分です。ばねが精密機構を位置決めしたり、累積長さが重要な積み重ねで使用される場合は、厳しい等級を指定してください。

ここでばね長さ公差が製造上の詳細ではなく購買上の決定事項になります。図面に記載する公差がプロセスルートと価格を直接決定します。

DIN 2095の限界

DIN 2095は、常識的な指数を持つ冷間巻き丸線を前提としています。熱間巻き大型ばね、矩形線、または特殊な端部形状のばねは対象外です。また、所定の高さでの荷重を保証するものではなく、寸法を保証し、ひいては荷重計算の入力寸法を保証するものです。荷重検証は別の試験であり、どの規格を引用するかに関わらず、ばね荷重試験を受入検査計画に含めるべき理由です。

ISO 10243 vs DIN 2095：比較表

属性	ISO 10243	DIN 2095
製品タイプ	矩形線ダイスプリング	丸線螺旋圧縮ばね
主な用途	プレス金型、ダイセット、射出成形金型	一般機械、機構、アセンブリ
線材断面	矩形／平線	丸線
識別	サイズコード＋色分け荷重クラス	図面寸法＋品質等級
たわみの指針	荷重クラス別の自由長に対する最大たわみ率	応力と指数から計算
材料指定	なし	標準ばね鋼グレードを前提
典型的なバイヤー	工具室、プレス金型設計者	機械設計者、OEM部品エンジニア
カタログ入手性	標準サイズで広く在庫	一般的なサイズで在庫、汎用性は低い

実用的な結論：これら2つの規格は競合しません。プレス金型にはストリッパープレート用のISO 10243ダイスプリングと、小さな戻り機構用のDIN 2095圧縮ばねの両方が含まれることがあり、それぞれの場所で正しい選択です。

自分のばねにはどの規格が適用されるか？

順番に3つの質問をしてください。

1. ダイスプリングか汎用圧縮ばねか？

ばねがプレス金型の穴あきポケットに収まり、ストリッパープレートを押す場合、それはダイスプリングです。ISO 10243が関連する枠組みであり、ゼロから設計するのではなくカタログサイズから購入すべきです。規格の目的は互換性にあります。

ばねが機構内の汎用圧縮ばねである場合、法的に引用が要求されなくても、DIN 2095の公差枠組みが自然な参照となります。

2. 顧客の図面に規格が記載されているか？

図面に「DIN 2095、等級2」と記載されていれば、それが契約です。それに従って製造および検査してください。図面に記載がなければ、規格が適用されると仮定しないでください。記載のない図面は図面寸法が支配することを意味し、記載のない公差は交渉事項です。

3. そのばねは実際に両規格の範囲外か？

多くのばねがそうです。引張ばね、ねじりばね、円錐ばね、可変ピッチばね、およびカスタム端部形状のものは、両文書の範囲外です。これらについては、図面と定義された検査方法が唯一の実質的な仕様です。当社のねじりばねと引張カスタムばねは通常このように製造されます：完全に図面に従い、荷重と寸法の検証を事前に合意します。

規格が教えてくれないこと

規格は形状と公差を定義します。現場での故障を最も頻繁に引き起こす事柄は定義していません。

材料と熱処理

2つのばねが同じ寸法規格に適合しても、合金、線材品質、残留応力、応力除去処理によって疲労寿命は大きく異なります。規格は寸法文書であるため、これらについては触れていません。

表面状態と腐食保護

ショットピーニング、めっき、コーティングはすべて疲労挙動と耐食性を変えます。いずれも寸法規格には含まれていません。ばねが屋外や洗浄環境で使用される場合は、仕上げを明示的に指定してください。ばねのめっきと粉体塗装の概要でトレードオフを説明しています。

動的挙動

サージ、共振、固有振動数は設計上の懸念であり、規格上の懸念ではありません。すべての寸法検査に合格したばねでも、ばねの共振とサージがチェックされていなければ、高速用途で故障する可能性があります。

寿命末期の挙動

規格は、ばねがいつセット、へたり、降伏するかを教えてくれません。それは取付高さでの応力と材料の許容応力の関係に依存します。ばねを限界近くで使用する場合は、設計を確定する前にばねの過負荷と降伏を確認してください。

BQUQのばね仕様への対応

BQUQ（東莞）は、CNC加工、金属プレス、ヒートシンク製造とともにカスタムばね生産を1つのISO9001工場で4つの生産ラインにわたって行っています。この同一拠点性は、ばねバイヤーにとって重要です。なぜなら、金型、治具、端部形状の機能を外注せずに社内で加工できるからです。

ばねのRFQで必要な情報：

情報	必要な理由
線径と材料	巻きプロセスと許容応力を決定
自由長と密着高さ	巻きウィンドウとばね指数を定義
外径または内径	マンドレルと穴の嵌合を決定
1点または2点の高さでの荷重	ばね定数の検証と検査点の設定が可能
端部形状	閉端、研削、開端、またはカスタム
使用環境	仕上げと材料選択を左右
年間数量とMOQの期待値	金型とプロセスの経済性を設定

寸法と荷重点を提供いただければ、12営業時間以内に見積もります。エンベロープと力の要件しかない場合でも、設計を提案できます。柔軟なMOQが適用されるため、試作ロットと量産ロットのどちらも開始点として可能です。

標準的な丸線圧縮ばねについては、圧縮ばねの能力ページをご覧ください。カスタム端部形状や非標準形状のものは、図面を直接お送りください。

よくある質問

Q: ISO 10243はダイスプリングに必須ですか？

A: いいえ。ISO 10243は寸法と荷重クラスの規格であり、法的要件ではありません。図面、顧客仕様、または金型カタログが引用した場合にのみ必須となります。実際には、ほとんどのプレス金型設計者は互換性を保証するために自発的に使用しています。適合するサプライヤーからの交換ばねは同じポケットに収まり、同じ荷重クラスを提供します。

Q: ばねはISO 10243とDIN 2095の両方に適合できますか？

A: 意味のある形ではできません。ISO 10243は矩形線を中心に、DIN 2095は丸線を中心に書かれています。1つのばねが両方の断面を持つことはできないため、2つの規格は異なる製品ファミリーを記述しています。ダイアセンブリは異なる場所に各規格に適合するばねを含むことができますが、個々のばねが同時に両方に適合することはありません。

Q: DIN 2095の品質等級は実際に何を変えますか？

A: 線径、外径、自由長、直角度の許容偏差を変えます。厳しい等級は、より厳密な巻き制御、より均一な入線、そしてしばしば研削端部を意味します。機能的な結果は、積み重ねや穴での寸法再現性の向上です。アセンブリが吸収できる累積変動の量に基づいて等級を選択してください。

Q: ばねが完全にカスタムの場合、規格は必要ですか？

A: いいえ、引用すると混乱を招くことがあります。カスタムばねの場合、図面が仕様です。すべての寸法、重要な高さでの荷重、端部形状、材料、仕上げ、検査方法を記載してください。指定のない公差は指定されたデフォルトに従うという注記を追加してください。その1行がほとんどの紛争を防ぎます。

Q: 指定した規格にばねが適合していることをどう検証しますか？

A: 規格が管理する寸法を測定し、指定された高さで荷重を試験します。ダイスプリングの場合、塗装色を信頼するのではなく、サイズコード、自由長、荷重クラスを確認してください。DIN 2095ばねの場合、品質等級の寸法を確認してください。1点または2点の高さでの荷重試験は、寸法検査だけでは見逃すほとんどの不適合を捕捉します。
