スプリングサージと共振：動的破壊を防ぐ

著者 BQUQ Engineering Team 査読 BQUQ Quality Engineering 2025年10月19日ビュー ISO 9001:2015 認証工場

スプリングサージと共振：動的破壊を回避する

短い答え：スプリングサージとは、コイルばねの励起周波数がばね自身の固有振動数に近づいたときに、ばねを上下に伝わる定在圧縮波です。これが起こると、コイルはもはや均一にたわみません。一部のコイル群が早く密着し、局所応力は静的設計値を2倍以上超えることがあり、疲労破壊は期待寿命のほんの一部で発生します。解決策は、ばねの一次固有振動数が駆動周波数の少なくとも15～20倍になるように離調するか、減衰とプリロードを追加することです。実際には、コイル数、線径、端部条件を変更するか、摩擦ダンパーを追加することを意味します。これらの決定は、現場での故障後ではなく、設計レビュー時に行うのが最善です。

スプリングサージとは何か、なぜばねを破壊するのか？

圧縮ばねは剛性の力発生器ではありません。それは、長さ方向に質量が分布した弾性線材の柱です。一端を押しても、その擾乱はもう一端に瞬時に到達しません。それは鋼中の音速（ばね鋼線で約5,100 m/s）で波として伝播します。一端での励起がその波の往復時間に一致する速度で繰り返されると、反射波が互いに強め合います。ばねは弾かれた弦のように「鳴り」始めます。

これがサージです。目に見える症状は、個々のコイルが印加荷重と位相がずれて密着と再開放を繰り返すことです。目に見えない症状はさらに悪いものです。最初に密着するコイルは、静的計算が予測するよりもはるかに大きな応力を負担し、それを何百万回も繰り返し負担します。

サージが重要である理由は、無害な静的設計を疲労問題に変えてしまうからです。許容静的応力の60%で設計されたばねでも、サージ条件下では、サージするコイルでの動的応力振幅が倍増するため、破壊する可能性があります。典型的な結果は次のとおりです：

早期疲労破壊、通常は可動端から2～6コイルの位置
周囲のアセンブリに伝わる騒音と振動
バルブ、クラッチ、アクチュエータにおける荷重精度の低下
隣接コイル間のフレッティング摩耗と接触痕

サージは製造上の欠陥ではありません。完全に作られたばねでも、アプリケーションが励起すればサージします。だからこそ、離調は設計段階に属するのです。

ばねの固有振動数をどのように計算しますか？

標準的なエンジニアリングアプローチでは、ばねを一端固定・一端自由の均一な弾性棒として扱い、基本固有振動数は次のようになります：

f_n = (1/4L) × √(k / m)

ここで、Lは有効長さ、kはばね定数、mはコイルの有効質量です。係数1/4は固定-自由の場合に適用されます。固定-固定（両端が回転と並進に対して拘束されている）の場合は1/2を使用します。

現場での迅速な推定には、広く使用されている実用的な式は次のとおりです：

f_n ≈ 1.55 × 10⁷ × d / (N_a × D²) (Hz、dとDはmm単位)

ここで、dは線径、Dは平均コイル径、N_aは有効コイル数です。この式は設計上のレバーを明らかにします：有効コイル数を減らし、線径を大きくし、平均径を小さくすると、すべて固有振動数が高くなります。

パラメータ	固有振動数への影響	実用的な調整
有効コイル数 (N_a)	強い逆相関	コイル数を減らす；より剛い線材を使用
線径 (d)	正相関	dを増やし、Dを減らしてばね定数を維持
平均径 (D)	逆二乗	Dを小さくするとf_nが急上昇
端部条件	係数2	可能な限り両端を拘束
材料弾性率	弱い (√G)	鋼とステンレスの差は小さい
プリロード / 取付長さ	中程度	取付長さを短くするとf_nが上昇

ほとんどのバルブトレインおよび往復機械の作業で使用される実用的なルール：ばねの一次固有振動数を、最も高い有意な励起周波数の少なくとも15～20倍に保つことです。13倍未満ではサージが発生する可能性が高いと見なされ、10倍未満ではほぼ確実です。

実際の機械でばねを励起するものは何ですか？

サージには周期的な入力が必要です。生産設備における一般的な発生源：

往復および回転機械

エンジンバルブスプリング、コンプレッサーバルブ、ポンププランジャー、カム駆動機構はすべて、1回転または1ストロークごとに1つのインパルスを与えます。3,000 rpmでは50 Hzです。固有振動数400 Hzのばねでは比率は8となり、サージゾーン内です。

ソレノイドおよびアクチュエータのサイクリング

ソレノイドバルブ、コンタクタ、電磁アクチュエータは、数Hzから数百Hzの速度で切り替わります。電機子の衝撃は、サイクルごとに戻りばねを励起します。これは産業用制御ハードウェアにおけるサージ故障の最も一般的な原因の1つです。

アセンブリおよび輸送振動

振動するアセンブリに梱包されたばねは、公称駆動周波数ではなく、ハウジングの構造共振によって励起されることがあります。フレームが180 Hzで共振し、ばねの固有振動数が200 Hzの場合、「公式の」駆動周波数が25 Hzであっても、ばねはサージします。

衝撃およびステップ荷重

落下荷重や硬いメカニカルストップは、ばねの固有振動数を含むすべての周波数にエネルギーを含む広帯域インパルスを生成します。ばねは自身の周波数で鳴り響きます。繰り返し衝撃は疲労損傷を急速に蓄積します。

共振を避けるためにばねを離調する方法は？

離調とは、ばねの固有振動数を励起周波数から遠ざけることです。コスト効率の順に、5つのレバーがあります。

1. 有効コイル数を減らす。固有振動数はN_aに反比例します。有効コイル数を8から5に減らすと、f_nは60%上昇します。同じばね定数を維持するには、線径を大きくします。これは最も一般的な離調手段です。

2. 線径を増やし、平均径を減らす。f_nはd/D²に比例するため、形状のわずかな変更で大きな周波数シフトが生じます。平均径12 mm、線径1.6 mmのばねは、同じコイル数で平均径20 mm、線径1.6 mmのばねの約2.3倍の固有振動数を持ちます。

3. 端部を拘束する。両端が閉じられ、端部の回転を防ぐポケットに着座したばねは、固定-固定に近い挙動を示し、自由端の仮定と比較してf_nがほぼ2倍になります。端部条件は、ハウジングが許せば無料の離調です。

4. プリロードを追加し、取付長さを短くする。ばねをより短い作業長さに取り付けると、実効剛性が高まり、波に寄与する質量が減少します。どちらもf_nを押し上げます。

5. 減衰を追加する。摩擦ダンパー、逆巻きの入れ子ばね、またはエラストマーインサートはサージエネルギーを散逸させます。減衰は固有振動数を移動させませんが、共振時の振幅を制限します。これは、エンベロープ制約によって形状が固定されている場合のフォールバックです。

離調方法	周波数変化	コスト影響	使用時期
有効コイル数を減らす	大 (+40-80%)	低	ほとんどの再設計で第一選択
線径を大きく、Dを小さく	大 (+50-150%)	低-中	ばね定数を一定に保つ必要がある場合
両端を拘束	約2倍	低	ハウジングを変更できる場合
プリロードを増やす	中 (+10-30%)	低	取付高さが許す場合
摩擦ダンパーを追加	振幅のみ	中-高	エンベロープ固定、高サイクル数

サージと他の動的破壊モード

サージはしばしば隣接する2つと混同されます。それらを分離することで診断時間を節約できます。

破壊モード	根本原因	特徴	修正
サージ / 共振	固有振動数付近の励起	コイル密着波、中間スパン破壊	離調、減衰、プリロード
回転疲労	曲げアプリケーションにおける繰り返しねじり	端から1～2コイルでの破壊	応力除去、表面仕上げ
過負荷降伏	降伏点を超える静的応力	永久変形、自由長の損失	線径を大きく、コイル数を減らす、より良い材料
腐食疲労	繰り返し応力と腐食環境	破壊起点のピッティング	材料グレードアップ、コーティング、排水

ばねが中間スパンで平坦な波状の破面で破壊し、アセンブリが固定速度で運転している場合、サージが最初の仮説です。端部で45°のせん断リップで破壊する場合は、代わりに回転疲労または端部条件の応力集中を検討してください。

サージ感受性ばねの設計レビューチェックリスト

ばね図面を生産にリリースする前に、以下を確認してください：

励起周波数が既知であること（3次までの高調波を含む）
ばねの固有振動数が、最も高い有意な励起の少なくとも15倍であること
端部条件が指定されていること（閉じ、閉じ研磨、開き、拘束）
取付長さとプリロードが定義され、組立作業者に任されていないこと
最大動的応力振幅がチェックされていること（静的応力だけでなく）
表面状態が指定されていること — サージを排除できない場合、ショットピーニングは疲労限を高めます
サンプルばねがばね定数と取付高さで荷重試験されていること

この疲労側面に取り組むチームのために、スプリング回転疲労は曲げ-ねじり相互作用をカバーし、スプリング過負荷降伏はサージ損傷がその上に乗る静的限界をカバーしています。完成品を図面に対して検証することは、スプリング荷重試験でカバーされています。

製造公差はどこに適合するか

サージ計算は公称寸法を前提としています。実際のばねには、線径、コイル数、自由長、端部直角度に公差があります。これらの公差は固有振動数をシフトさせるため、正確に15倍の比率にある設計でも、生産ロットの一部のユニットでサージする可能性があります。

固有振動数に対する典型的な公差影響の目安：

変数	典型的な公差	おおよそのf_nシフト
線径	1.5 mmに対して±0.02 mm	±2%
有効コイル数	±0.25コイル	±3%
自由長	±1%	±1%
端部直角度	3°	±1-2%
材料弾性率	ロット間で±3%	±1.5%

最悪の場合を積み重ねると、公称15倍のマージンは分布の裾で13倍に低下する可能性があります。公称18～20倍で設計すると、実際のマージンが得られます。これは、BQUQがばね図面に有効コイル数と端部条件を明示的に指定し、現場の裁量に任せない理由の1つです。東莞工場の4つの生産ラインは、コイル数を管理し、荷重試験を文書化した圧縮、引張、ねじりばねを生産しています。

再設計すべき時と減衰すべき時

すべてのサージ問題が新しいばねを正当化するわけではありません。有用な決定ルール：

再設計は、周波数比が13倍未満の場合、ばねがまだ試作段階の場合、またはハウジングエンベロープが形状変更を吸収できる場合。再設計は、プログラムのライフサイクルを通じてほとんど常に安価です。

減衰は、比率が13倍から15倍の間の場合、ハウジングが固定工具の場合、または励起が単一トーンではなく広帯域の場合。これらの場合、摩擦ダンパーまたは入れ子の逆巻きばねペアが、周波数を変えずに振幅を制限します。

受け入れて監視は、サイクル数が少なく（およそ10⁴サイクル未満）、故障の結果が安全に関係しない場合のみ。それでも、取付高さでの荷重試験と短時間の耐久運転で検証してください。

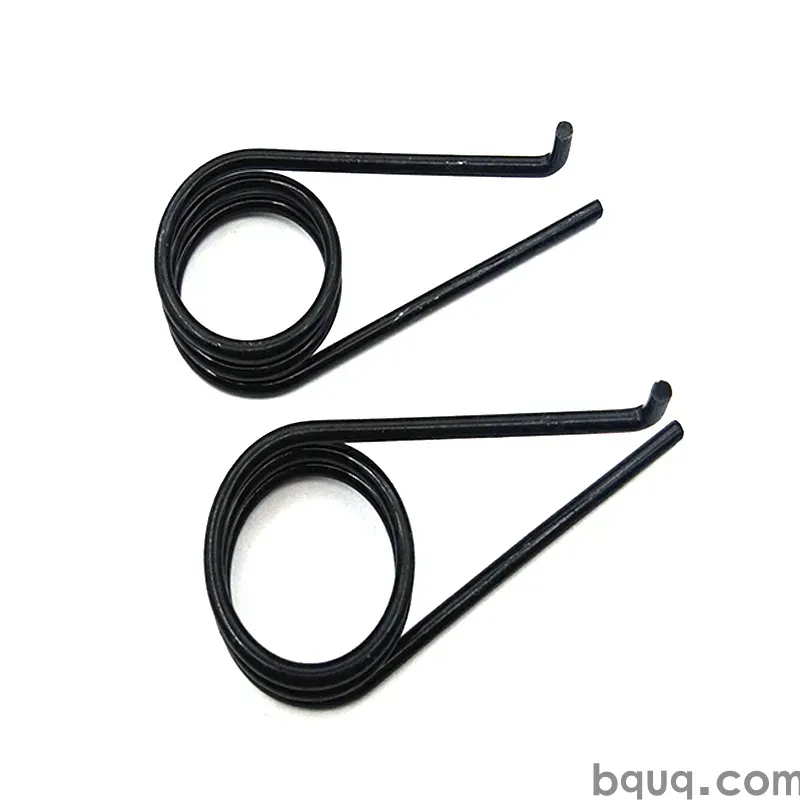

カスタム圧縮ばねおよび引張ばねの場合、離調の決定は見積もり段階でサプライヤーと行うのが最善です。コイル数と線径の選択は、ばね定数、応力、密着高さと同時に相互作用するためです。ねじりばねには独自の動的挙動があり、レッグ形状が第2の共振モードを追加し、見落としやすいです。

よくある質問

Q: 圧縮ばねにとって安全な周波数比は？

A: ほとんどの機械設計慣行では、ばねの一次固有振動数と最も高い有意な励起周波数の間の最小比率を15倍とし、高サイクルアプリケーションでは20倍が好ましいとされています。13倍未満ではサージが発生する可能性が高く、10倍未満では本質的に確実です。製造公差が固有振動数を数パーセントシフトさせるため、公称18～20倍で設計すると、紙の上の合格ではなく真のマージンが得られます。

Q: ばねは固有振動数以外の周波数でサージできますか？

A: はい。サージは、正確な固有振動数だけでなく、基本波のサブハーモニクスや高調波でも励起される可能性があります。衝撃や硬いストップからの広帯域インパルスは全スペクトルにわたるエネルギーを含むため、公称駆動周波数が遠くても、ばねは固有振動数で鳴り響くことがあります。これが、フレームやハウジングの共振が駆動周波数自体と同じくらい重要である理由です。

Q: ショットピーニングはスプリングサージ破壊を防ぎますか？

A: ショットピーニングは、表面に圧縮残留応力を誘起することで疲労限を高めるため、サージするコイルでの亀裂発生を遅らせるか防ぎます。サージの発生を止めたり、動的応力振幅を減らしたりはしません。離調が完全に達成できない場合の補助としてピーニングを使用し、そもそも周波数比を正しくすることの代替として使用しないでください。

Q: ばねがサージしているかどうかを測定する方法は？

A: 個々のコイルに貼付したひずみゲージ、または可動端の高速ロードセルは、駆動周波数よりはるかに高い周波数での荷重振動を示します。より簡単な現場チェックは、コイルスタックに対するストロボまたは高速度カメラです。サージするコイルは、均一なたわみではなく進行する密着波を示します。音響測定も機能します。サージは固有振動数で特徴的な音を放射するためです。

Q: 材料を変更するとサージ問題を解決できますか？

A: それだけではほとんどありません。固有振動数は、せん断弾性率を密度で割った値の平方根に依存し、ほとんどのばね鋼はその比率で数パーセント以内に収まります。ミュージックワイヤーからクロムシリコンや302ステンレスに切り替えると、疲労強度と耐食性が変化し、ばねがサージに耐える時間に影響しますが、設計を離調するのに十分なほど固有振動数を移動させることはありません。
