はじめにお客様の図面が、完成したHSK50 ER20コレットチャックになります。当社はソリッドスチールから切削加工し、重要面を研削し、出荷前にテーパーと振れを検証します。想定外のことは何も起こりません。公差: テーパーおよびボア同心度 0.005 mm表面仕上げ: テーパー部 Ra 0.4、その他 Ra 0.8リードタイム: 標準ロットで10〜15営業日最小注文数量なし: 1個でも1,000個でも
お客様の図面が、完成したHSK50 ER20コレットチャックになります。当社はソリッドスチールから切削加工し、重要面を研削し、出荷前にテーパーと振れを検証します。想定外のことは何も起こりません。
| 項目 | 値 |
|---|---|
| 規格 | HSK50、ER20コレットシート |
| 材質 | 20CrMnTi、8620、または42CrMo（図面による） |
| 硬度 | 58–62 HRC 浸炭焼入れ、芯部 30–35 HRC |
| 加工 | 5軸CNCフライス加工、CNC旋盤加工、円筒研削 |
| 公差 | テーパー TIR 0.005 mm、コレットシート 0.01 mm |
| 表面仕上げ | テーパー Ra 0.4、フランジおよびボディ Ra 0.8 |
| バランス | G2.5（20,000 rpm時）（オプションでG1.0） |
| コーティング | TiN、TiAlN、または黒色酸化処理（オプション） |
| 検査 | テーパーゲージによる100%検査、ロット毎の振れレポート |
| ロットサイズ | 1〜5,000個、最小注文数量なし |
| リードタイム | サンプル10日、量産15日 |
| 生産国 | 中国製、東莞工場 |
複雑なHSK50テーパーとドライブスロットの加工には5軸CNCフライス盤を使用します。円筒研削盤でテーパーとコレットシートを仕上げます。すべてのチャックは精密テーパーゲージとダイヤルインジケータで振れを検査します。当社の社内QCに合格しない部品は出荷しません。
1. ロットトレーサビリティ品質。 各ロットには固有のジョブ番号が付与されます。材料のヒートナンバー、機械設定、オペレーターIDを記録します。部品を鋼材まで遡ってトレースする必要がある場合、書類が揃っています。これは航空宇宙および医療用ツーリングにおいて重要です。
2. ロット毎の検査レポート。 各出荷時に寸法レポートをお届けします。テーパー角度、振れ、硬度、表面仕上げが記載されています。一般的な「適合証明書」ではありません。実際の部品で測定した実際の数値をお届けします。第三者検査が必要な場合も、当社で手配します。
3. CNC加工＋プレス加工＋スプリング＋ヒートシンクを一つの工場で。 当社は商社ではありません。5,000 m²の施設でCNC加工、金属プレス、スプリングコイリング、ヒートシンク押出ラインを運営しています。コレットチャックの図面を送っていただければ、同じメールでリテンションノブ、スプリング、クーラントノズルも見積もりできます。サプライヤー削減、リードタイム短縮、責任の一元化を実現します。

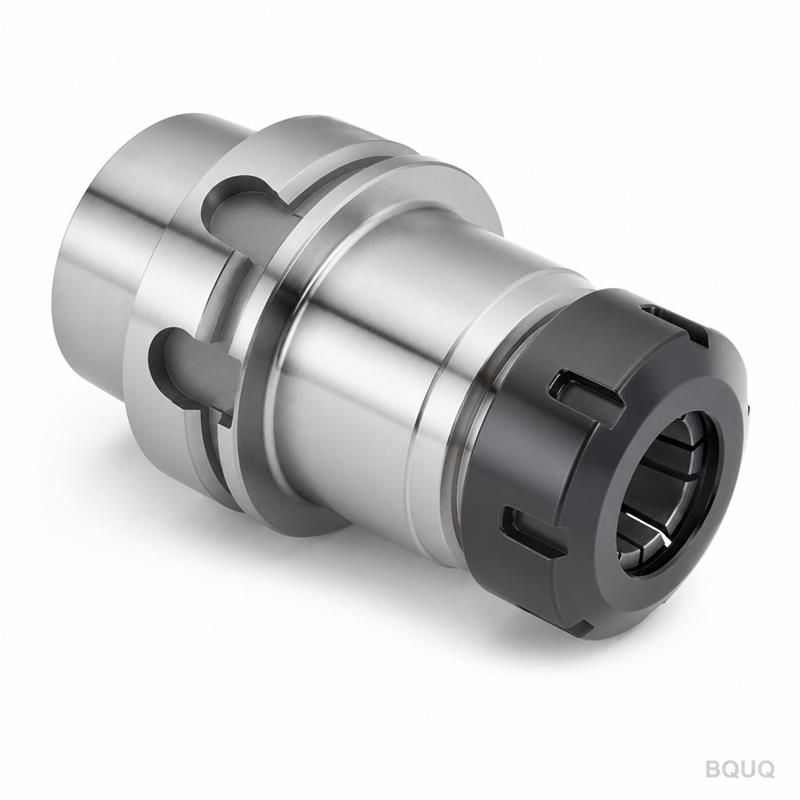

HSK50 ER20コレットチャックは、高速マシニングセンターの標準品です。ER20コレットで切削工具を保持し、通常はシャンク径13 mmまでのドリル、エンドミル、リーマに対応します。
Q: 最小注文数量はありますか？ A: 最小注文数量はありません。サンプル検証用に1個、量産用に5,000個まで対応します。数量に応じて単価は下がりますが、必要以上の購入を強制することはありません。
Q: 公差と品質はどのように保証していますか？ A: HSK50テーパーとER20シートを同じセットアップで研削し、TIR 0.005 mmを維持します。すべての部品をテーパーゲージで検査します。各ロットに振れレポートを同梱します。お客様の受入検査で不合格となった場合、無償で交換します。
Q: カスタムCNCコレットチャックのリードタイムは？ A: サンプルは10営業日です。量産は図面承認後15営業日です。急ぎのご注文は、追加料金で5日間に短縮できます。
Q: 材料証明書は提供できますか？ A: はい。原材料のミルシート、熱処理レポート、当社の寸法検査レポートを提供します。すべての書類はロット番号にトレース可能です。
PDFまたはSTEPファイルをお送りください。形状、材質、公差を確認します。12時間以内にユニット価格、リードタイム、送料を含む正式な見積もりをお届けします。義務はなく、隠れた費用もありません。
メール: sc@bquq.com WhatsApp: +86 13713157787
中国製の精密加工、最小注文数量なし。お客様のカスタムCNCコレットチャックを、出荷前に検証してお届けします。
別の部品をお探しですか？同じ東莞工場でカスタムCNCコレットチャック工具ホルダー | 精密加工 最小ロットなしも加工しています。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
