このクーラーの特長：測定可能な平面度 このCPUヒートシンク アルミニウムクーラーは、CNC加工されたアルミニウムベースと最適化されたフィン配列を備え、プロセッサのダイから熱を奪い、空気流に放出するように設計されています。具体的な利点は数値に表れています。ベース平面度を全体で0.01mm、フィンピッチ公差を±0.05mm、表面仕上げをRa 0.8µmに維持することで、熱伝導材料が70%の効率で

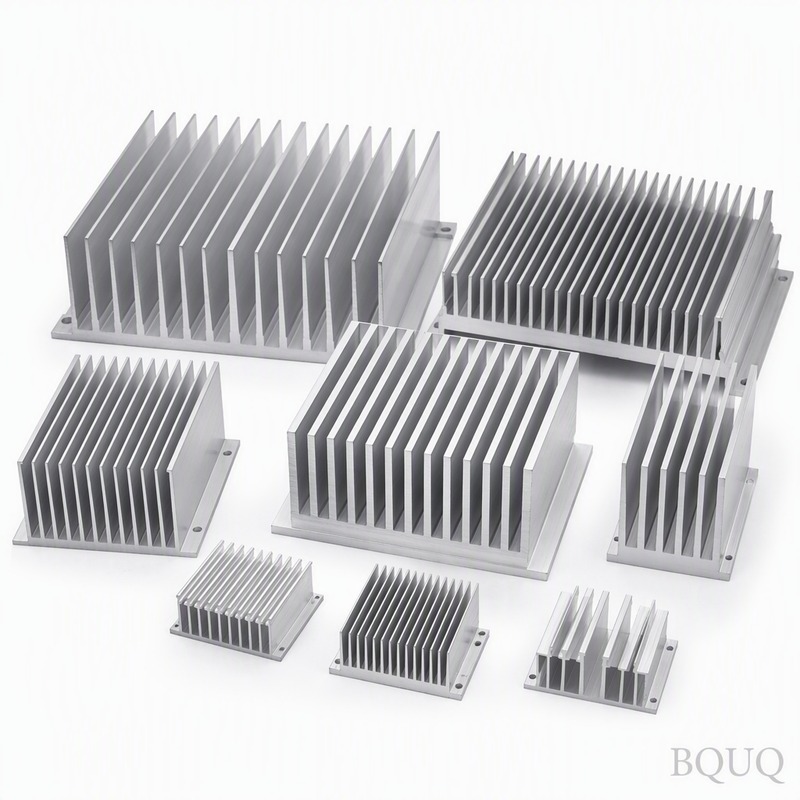

このCPUヒートシンク アルミニウムクーラーは、CNC加工されたアルミニウムベースと最適化されたフィン配列を備え、プロセッサのダイから熱を奪い、空気流に放出するように設計されています。具体的な利点は数値に表れています。ベース平面度を全体で0.01mm、フィンピッチ公差を±0.05mm、表面仕上げをRa 0.8µmに維持することで、熱伝導材料が70%の効率ではなく、完全な接触で機能します。試作品の納期は7日、量産は15日で、東莞から出荷し、すべてのバッチに20年の精密加工の実績があります。
これは押出成形の既製品ではありません。機械加工されたクーラーであり、お客様の正確な空気流方向に合わせてフィン形状を切削し、取り付けボスを追加したり、新しい押出ダイスを購入することなくベース厚を変更したりできます。カスタム設計の熱性能を、既製品クーラーに近い価格で実現できます。当社のCNCスピンドルは24時間365日稼働し、類似ジョブをまとめて処理するためです。
ほとんどのアルミニウムクーラーは押出成形であり、すべてのフィンが一方向に平行に配置されます。当社のCNCプロセスでは、ラジアル、段付き、分割フィン配列が可能です。ブロワーファンに合わせて45度の角度付きフィンが必要ですか？切削します。低静圧ファン用にフィン間のギャップを3mmにしたいですか？ブロック全体で±0.05mmに維持します。フィン厚は0.8mmまで薄くでき、高さ対厚さの比率は20:1で、ベース1平方センチメートルあたりの表面積が増加します。これが熱抵抗を下げるポイントです。
また、ベースとフィンを6061-T6または6063-T5アルミニウムの単一ビレットから機械加工します。はんだ接合部やフィンとベース間の熱界面層はありません。熱経路は連続した金属であり、接合部での追加熱抵抗はありません。ダイ接触領域に銅インサートが必要な場合は、C1100銅スラグをアルミニウムベースに圧入またはろう付けできます。これは高ワットのプロセッサで一般的です。
6061-T6（降伏強度276 MPa）と6063-T5（薄いフィンに適しており、降伏強度145 MPa）をプレートおよびビレットの形で在庫しています。クーラーが構造マウントも兼ねる高周波スイッチング用途では、6082-T6を指定できます。すべての材料にはミル証明書が付属し、入荷ロットごとにロックウェル硬度計で硬度を検証します。6061-T6では8〜12 HRCが期待され、硬くはありませんが、熱サイクル下で安定しています。
ハードアノダイズ処理（MIL-A-8625 Type III）が必要な場合は、25〜50 µmの厚さを適用し、表面硬度を60+ HRC相当に高めて耐摩耗性を向上させます。裸のアルミニウムには、クーラーを取り付ける前に酸化を防ぐために、クリアクロメート化成処理（MIL-DTL-5541）を提供します。ヒートシンクには塗装をしません。塗料は断熱材として機能するためです。
CNC切削工具自体についても、当社の工場ではお客様が自社部品の工具を選ぶときと同じロジックを使用しています。社内でアルミニウムを加工する場合は、CNC切削工具選定ガイドを参照して、スピンドルに合わせた送り速度を確認してください。このクーラーで保持する公差については、CNC加工公差ガイドを参照して、標準の0.01mmを超えて可能なことを理解してください。
すべてのCPUヒートシンク アルミニウムクーラーは、工場を出荷する前に3段階の検査を受けます。ステップ1：CMM（三次元測定機）プローブが9点でベース平面度をチェックします。0.01mmを保証していますが、0.012mmを超えるものはすべて不合格とします。ステップ2：コンパレータまたは光学測定で、3箇所（前面、中央、背面）のフィンピッチと厚さを検証し、加工中にフィンが曲がっていないことを確認します。ステップ3：表面粗さ計でベース接触領域のRaを測定します。目標は0.8 µmで、液体金属TIM用の鏡面研磨を要求する場合はRa 0.2 µmまで対応可能です。
また、熱源の仕様を提供いただければ、バッチごとに1つのサンプルで熱テストを実施します。ダミーダイを取り付け、ベース中心に熱電対を配置し、固定空気流での熱抵抗を°C/Wで記録します。そのレポートは出荷時に同梱されます。推測は一切ありません。
当社はCNC加工だけでなく、スタンピングおよびスプリングラインも運営しているため、取り付けクリップやスプリング式プッシュピンハードウェアを同じ工場で製造できます。これにより、2番目のサプライヤーと2回目の輸送コストを節約できます。クリップは通常、301ステンレス鋼、厚さ0.4mmで、45°曲げに形成され、公差は±0.1mmです。プッシュピン用スプリングは302ステンレスワイヤー、直径0.6mmで、2mmたわみ時の荷重は5〜8Nです。スプリング力は各バッチで荷重試験機でテストします。
プラスチックフレームやバックプレートがある場合、当社はプラスチック成形は行いませんが、アルミニウムバックプレートやDelrin試作品を機械加工して、組み立てをテストできます。スタンピング能力により、プロセッサソケットが非標準のZ高さの場合に、取り付け高さを調整する薄いシム（厚さ0.05mm）も製造できます。
MOQなしと言っていますが、本当にその意味です。試作品として1個注文するか、量産として10,000個注文できます。セットアップ時間を償却するため、単価は予測どおりに下がります。単品クーラーはサイズと仕上げに応じて$18〜$25、500個注文では1個あたり$6〜$9に下がります。納期は単品で7日、最大2,000個で15日、10,000個で25日です（20台のCNC機械を2交代制で稼働）。
標準サイズ（40×40mm、50×50mm、80×80mmベース）では、6061ビレットを在庫しています。カスタムサイズの場合は、材料調達に2日追加されます。特定のアノダイズ色（黒、赤、青）が必要な場合は、毎週水曜日と金曜日にバッチアノダイズラインを稼働しているため、納期に3日追加されます。
| パラメータ | 値 | 注記 |
|---|---|---|
| 材料 | 6061-T6 または 6063-T5 | ロットごとにミル証明書を提供 |
| 硬度（ベース） | 8〜12 HRC（6061-T6） | ロックウェルBスケール |
| ベース平面度 | 全体で0.01mm | 9点CMMチェック |
| フィンピッチ公差 | ±0.05mm | 光学測定 |
| フィン厚（最小） | 0.8mm | 高さ/厚さ比 20:1 |
| 表面仕上げ（ベース） | Ra 0.8 µm（オプション0.2 µm） | 液体金属TIM用 |
| 振れ（取り付け穴） | 0.02mm TIR | ソケット基準に対して |
| アノダイズ厚 | 25〜50 µm（Type III） | 60+ HRC相当 |
| 納期（試作品） | 7日 | 単品 |
| 納期（量産） | 15〜25日 | 最大10,000個 |
| MOQ | MOQなし | 1個から受注 |
MOQはありません。単品の試作品でも10,000個でも、同じ品質基準で機械加工します。
はい、3Dモデルまたは2D図面から、フィン方向、穴パターン、ベース厚をCNC加工で任意に変更でき、工具変更費用はかかりません。
梱包前に、すべての部品に対して9点CMM平面度チェック、光学フィンピッチ検証、表面粗さテストを実施します。
加工に15日、アノダイズに3日で、図面承認から出荷まで合計18日です。
図面または寸法、目標熱抵抗、取り付け要件を含むラフスケッチをお送りください。正式な価格、DFMチェック（コストを押し上げる薄いフィンや厳しい公差を指摘します）、納期を返信します。設計で異なる材料や銅インサートが必要な場合は、コミットする前にコスト差をお知らせします。メール：sc@bquq.com または WhatsApp：+86 13713157787 まで。当社は中国東莞にあり、香港と同じタイムゾーンなので、お客様の営業時間内に返信が届きます。すべての精密加工は社内で行われ、中国製で、米国、EU、日本への輸出実績があります。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6063/6061/5052、純銅C1100、銅アルミ複合材 |
| 工程 | 押出、CNC加工、スカイビング、鍛造、ダイカスト、スタンピングフィン |
| フィンタイプ | 押出、ピンフィン、スカイビング、折りたたみ、接着、ヒートパイプ、ベイパーチャンバー |
| 表面処理 | 黒アルマイト、透明アルマイト、ニッケルメッキ、粉体塗装 |
| サイズ範囲 | 最大1500×400×300mm |
| 熱試験 | バッチごとの熱抵抗および放熱データ |
| 試作品 | 5〜7日、サンプルの最小注文数量なし |
| 検査 | CMM、熱抵抗テスター、バッチごとの完全なレポート |
