はじめに
お客様のU字型アルミニウムヒートシンクチャンネルは、図面から始まります。そして、当社の工場を出荷する前に寸法検査を完了した検証済み部品として仕上がります。当社は推測しません。測定します。
概要: 重要フィンの公差 ±0.05 mm、試作品のリードタイム 7〜12日、最小ロットなし、原材料ビレットから最終アルマイト処理までのバッチトレーサビリティを実現します。
当社はBQUQ、中国東莞にある精密製造工場です。CNC加工、金属プレス、スプリング、ヒートシンクにおいて20年の実績があります。お客様の図面が当社の指示書です。
仕様
|
| パラメータ | 値 |
|---|
| 材質 | アルミニウム 6063-T5、6061-T6、1050、1100（またはお客様指定） |
| プロファイル形状 | U字型チャンネル、カスタムフィンピッチ、深さ、長さ |
| 加工プロセス | CNCフライス加工、CNC旋盤加工、押出成形＋CNC仕上げ加工 |
| 公差 | フィン間隔 ±0.05 mm、全長 ±0.1 mm |
| 表面仕上げ | 機械加工まま 3.2 Ra、またはアルマイト処理（クリア、ブラック、ハードコート） |
| 平面度 | 100 mm 長さあたり 0.1 mm |
| 最大部品サイズ | 600 mm x 400 mm x 200 mm（それ以上はご相談ください） |
| ロットサイズ | 1個から100,000個まで |
| リードタイム | 試作品7日、量産12日（標準） |
| 検査 | CMMレポート、表面粗さ計、各バッチの硬度試験 |
| 認証 | ISO 9001:2015、ミル材料証明書（EN 10204 3.1） |
切断、フライス加工、バリ取り、仕上げまで全て自社内で行います。欠陥を隠すような外注工程はありません。
バイヤーが図面を送ってくる3つの理由
1. バッチトレーサビリティによる品質保証。 すべてのヒートシンクにバッチ番号を付与します。材料のヒートナンバー、使用機械、オペレーター、検査結果を記録します。お客様の現場で問題が発生した場合、正確な溶解ロットとツールパスまで追跡できます。曖昧さは一切ありません。
2. バッチごとの検査レポート。 当社の言葉を信じる必要はありません。各バッチには寸法レポート、表面粗さ測定値、材料証明書が同梱されます。重要フィンについては、CMMポイントデータも含まれます。お客様自身のCMMですべての数値を検証できます。
3. CNC加工＋プレス＋スプリング＋ヒートシンクを一つの工場で。 お客様のアセンブリにプレス加工のブラケット、スプリングクリップ、CNCフライス加工のベースプレートが必要になるかもしれません。当社はすべてを同一工場内で製造します。サプライヤーが減り、引き継ぎが減り、公差の累積も減ります。熱アセンブリ全体について、責任を持つ窓口は一社だけです。
これらの部品の使用用途
U字型アルミニウムヒートシンクチャンネルは装飾品ではありません。故障し得る部品から熱を逃がすためのものです。
- パワーエレクトロニクス: インバーターやモータードライブのIGBTモジュール、MOSFETバンク、整流器。U字形状が部品を包み込み、接触面積を最大化します。

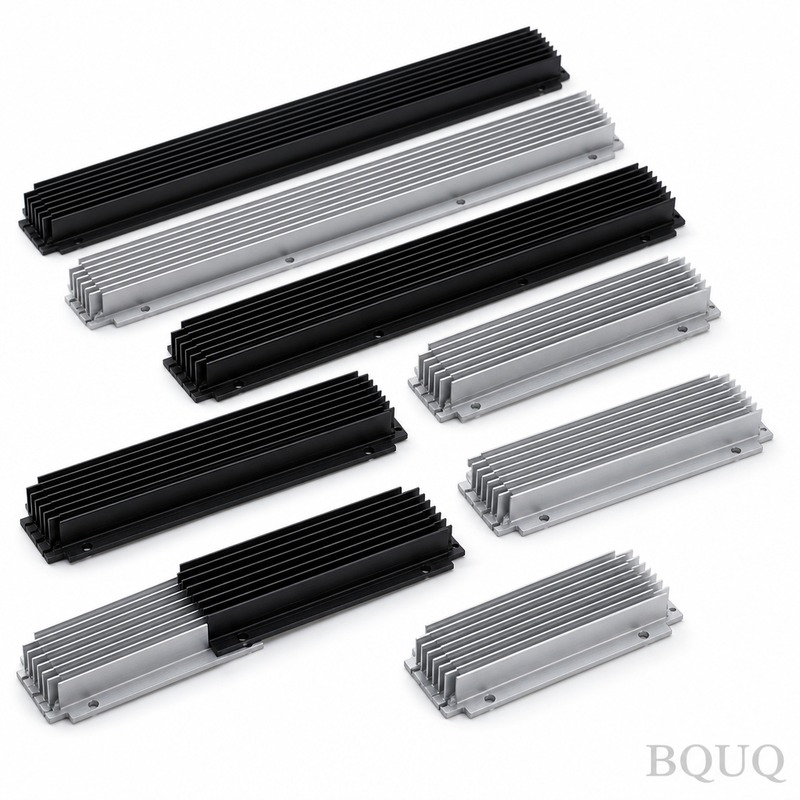

- LED照明: ハイベイ照明器具や自動車用ヘッドランプ。チャンネルはヒートシンクと構造レールの両方の役割を果たします。
- 通信機器: 基地局アンプやRFモジュール。垂直フィン方向は自然対流に適しています。
- バッテリー冷却: エネルギー貯蔵システムの角型セル。Uチャンネルはセル間に配置され、アルミニウム塊に熱を伝導させます。
- 医療機器: 静音・ファンレス冷却が必須のレーザー電源や画像診断装置。
熱を発生するアプリケーションであれば、この形状が熱を除去します。
発注前に寄せられる質問
Q: 本当に最小ロットはないのですか？
A: その通りです。試作品1個から100万個まで対応します。CNC加工では工具は標準品を使用するため、償却するための最小数量はありません。プレス加工では初回のみ工具費がかかりますが、CNCヒートシンクには最小ロットは一切ありません。
Q: 公差と品質はどのように保証していますか？
A: 新しい図面ごとに初品検査を実施します。量産中は2時間ごとに工程内チェックを行います。各バッチのサンプルで最終CMMレポートを作成します。寸法が規格から外れた場合、出荷前に手直しまたは廃棄します。部品だけでなくレポートもお届けします。
Q: 標準的なリードタイムはどのくらいですか？
A: 試作品：図面承認後7日。量産：標準数量で12日。緊急注文の場合は、ロットを分割して一部ずつ出荷することも可能です。楽観的な数字ではなく、実際の納期をお見積もりします。
Q: 材料証明書は提供してもらえますか？
A: はい。ヒートナンバー、化学成分、機械的性質を記載したミル証明書を提供します。航空宇宙や自動車用途では、元のインゴットまでのトレーサビリティも提供します。
図面をお送りください
仲介業者からの見積もり比較はもう終わりにしましょう。PDFまたはSTEPファイルをBQUQまでお送りください。12時間以内に確実な価格、リードタイム、DFMフィードバックをご返答いたします。
メール: sc@bquq.com
WhatsApp: +86 13713157787
精密製造、カスタムヒートシンク、中国製—出荷前に検証を行う工場です。お客様の図面が第一歩です。測定された部品が最終成果物です。

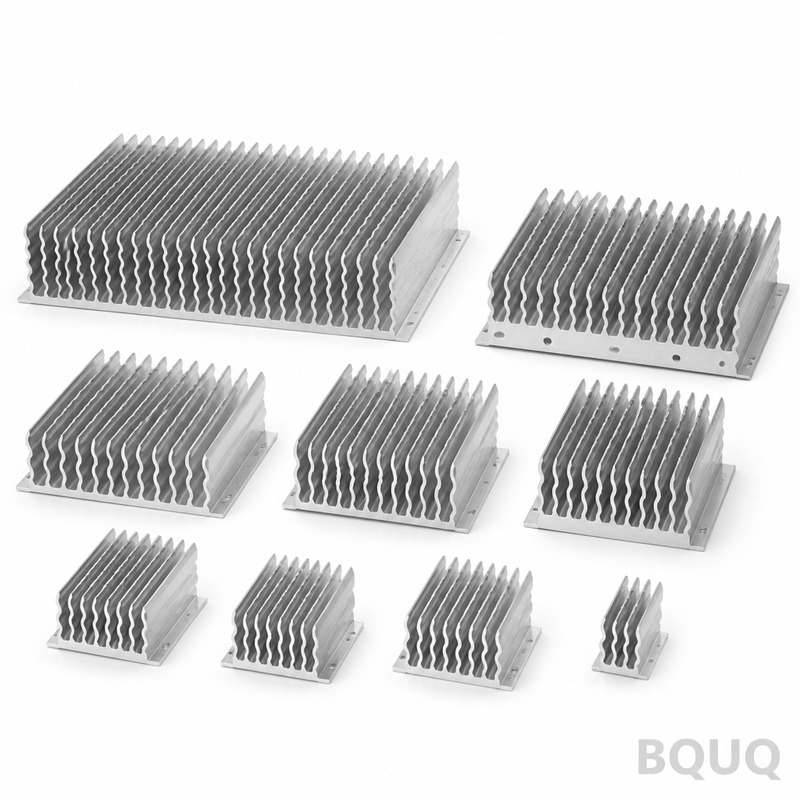

別の部品をお探しですか？同じ東莞工場でカスタム波形フィン放熱器 | 精密加工 中国製 最小ロットなしも加工しています。
