光ファイバー業界は、地味ながらも不可欠な部品、フェルールに依存しています。この小さな円筒（通常、直径2.5mmまたは1.25mm）は、ガラスファイバーをサブミクロン精度で位置合わせします。フェルールの内孔がわずか0.5ミクロンでも中心からずれると、挿入損失は0.2dB以上増加し、40kmリンク全体の信号品質を劣化させる可能性があります。データセンターが400Gおよび800Gトランシーバーへ移行するにつれ、精密加工されたフェルールへの需要はかつてないほど高まっています。本記事では、東莞のBQUQにおける20年にわたるCNC加工と金属スタンピングの経験に基づき、フェルール製造の実際、公差要件、コスト構造を考察します。
フェルールの重要な幾何学的形状
標準的なLCフェルールは、外径1.25mm、内径マイクロホール125.0ミクロン（シングルモードファイバー用）です。主要な仕様は、Telcordia GR-326およびIEC 61755-3規格で定義されています：
| パラメータ | 標準公差 | 高性能公差 | 測定方法 | ----------- | ------------------- | --------------------------- | --------------------- | 内孔直径 | 125.0 +/- 1.0 um | 125.0 +/- 0.5 um | エアゲージ / レーザースキャン | 偏心度（コアからODまで） | <= 1.0 um | <= 0.5 um | 光学プロフィロメータ | 外径 | 2.499 +/- 0.0005 mm | 2.499 +/- 0.0002 mm | レーザーマイクロメータ | 端面半径 | 5.0 - 12.0 mm | 8.0 +/- 0.5 mm | 干渉計 | 頂点オフセット | <= 50 um | <= 20 um | 干渉計 | 表面粗さ | Ra <= 0.05 um | Ra <= 0.02 um | AFM / 触針式プロファイラ |
|---|
これらの数値は恣意的なものではありません。シングルモードフェルールにおける0.5umの偏心誤差は、横方向のオフセットを引き起こし、約0.3dBの挿入損失につながります。128チャンネルスイッチでは、これは許容できない累積減衰となります。
材料選定と加工への影響
ジルコニア（ZrO2）セラミックはフェルール市場を支配しており、生産される全フェルールの約85%を占めています。この材料は、硬度1200〜1400HV、熱膨張係数10.5×10^-6/K、曲げ強度1200MPa以上を備えています。しかし、ジルコニアの硬度は切削工具にとって研磨性が高く、超硬工具はジルコニア加工時に500〜800個で摩耗します。一方、ステンレス鋼（304または416）では工具寿命は3000〜5000個です。
ジルコニアフェルールの製造プロセスは以下の通りです：
1. 有機バインダーを用いたジルコニア粉末の射出成形 2. 400〜600℃での脱脂 3. 1400〜1500℃での焼結 4. 外径のセンターレス研削 5. マイクロホールの精密穴あけまたはリーミング 6. 端面研磨（通常はダイヤモンドスラリーを使用）
焼結工程だけでも20〜25%の線収縮が発生します。つまり、最終的な125ミクロンのボアを得るには、グリーン（未焼結）内孔を156〜160ミクロンに穴あけする必要があります。10,000個のバッチ全体で収縮の均一性を制御するには、炉の温度安定性が+/-5℃必要です。
フェルール部品のCNC加工公差

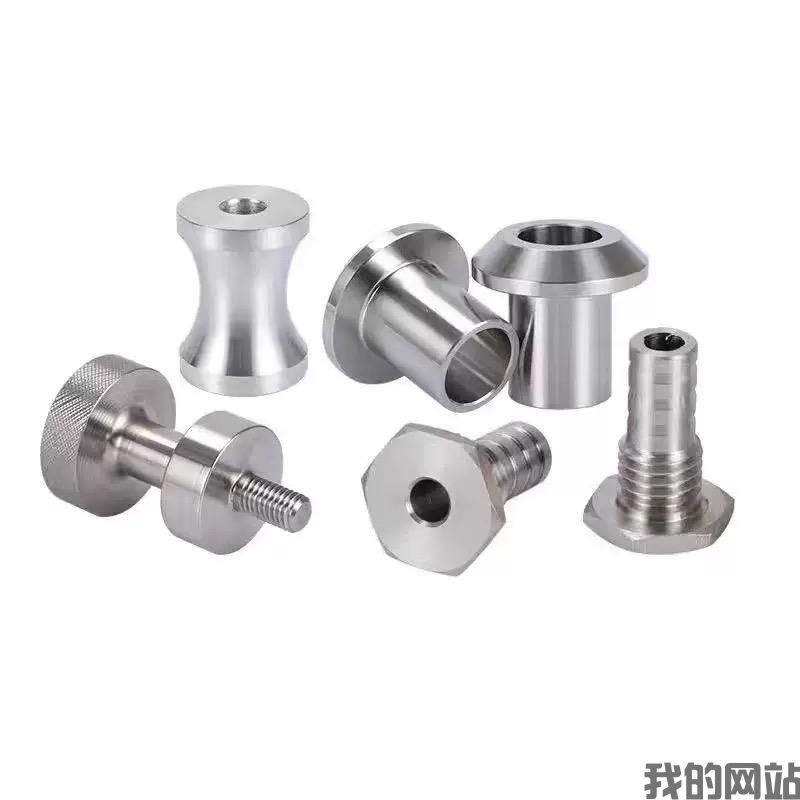

ジルコニアフェルールは成形されますが、多くのハイブリッドアセンブリでは金属フェルールまたは金属調芯スリーブが必要です。BQUQは、セラミックが熱衝撃で割れる可能性のある高温環境など、特殊用途向けにステンレス鋼フェルールを製造しています。これらの場合、CNCスイス型旋盤で以下の精度を達成しています：
- 主軸回転数：8,000〜12,000 RPM - 送り速度：0.01〜0.03 mm/回転 - 切削深さ：仕上げパスで0.005〜0.02 mm - 達成可能な真円度：0.0003 mm（0.3ミクロン） - 内径と外径間の達成可能な同心度：0.0005 mm（0.5ミクロン）
コスト差は大きいものです。ジルコニアフェルールは量産（10k個以上）で1個あたり$0.10〜$0.30ですが、機械加工されたステンレス鋼フェルールは、サイクルタイムが長く（1個あたり45〜90秒）、工具摩耗があるため、1個あたり$0.80〜$2.50です。航空宇宙グレードのコネクタに使用されるチタンフェルールの場合、価格は1個あたり$3.00〜$6.00です。
フェルール生産のコスト内訳
フェルール製造におけるコスト構造を理解することは、バイヤーが現実的な価格交渉を行うのに役立ちます。月産50,000個の精密ジルコニアフェルールの典型的なコスト構造：
| コスト項目 | 割合 | 1個あたりのコスト（USD） | ---------------- | ------------ | --------------------- | 原材料（ジルコニア粉末） | 15% | $0.03 - $0.05 | 金型償却 | 8% | $0.01 - $0.02 | 焼結エネルギー | 12% | $0.02 - $0.04 | 研削および研磨 | 35% | $0.06 - $0.10 | 検査および品質管理 | 20% | $0.03 - $0.06 | 梱包および物流 | 10% | $0.02 - $0.03 |
|---|
研削と研磨が大半を占める理由は、3〜6ミクロンの粒度のダイヤモンドホイールと、端面用の0.5〜1ミクロンのダイヤモンドペーストが必要だからです。1回の研磨サイクルは、100個のフェルールのバッチあたり8〜12分かかります。干渉計を使用した検査は1個あたり15〜20秒追加されるため、量産には自動ビジョンシステムが必須です。
一般的な欠陥とその回避方法
厳格なプロセス管理を行っても、欠陥は発生します。フェルール製造における上位5つの故障モードは以下の通りです：
1. **端面の欠け** - 2 N/cm^2を超える過度の研磨圧力が原因。解決策：圧力を1.5 N/cm^2に下げ、研磨時間を30%延長する。
2. **楕円形状の内孔** - 不均一な焼結収縮が原因。解決策：X線検査でグリーン部品の密度均一性を0.5%以内で検証する。
3. **ボア内の汚染** - 残留バインダーまたは研磨スラリーが原因。解決策：40kHzで10分間、イソプロピルアルコールによる超音波洗浄を行う。
4. **ODの傷** - センターレス研削ホイールのドレッシング不良が原因。解決策：200個ごとにホイールをドレッシングし、クーラント流量を20 L/minにする。
5. **頂点オフセットのばらつき** - フェルールの高さのばらつきが原因。解決策：長さ公差を+/- 0.05 mmに維持し、固定ストローク研磨治具を使用する。
エンジニア向け設計ルール
新しいコネクタ設計用にフェルールを指定する際は、以下のルールに従うことでコスト削減と歩留まり向上が図れます：
- **内孔直径は標準を維持する**：シングルモードは125.0ミクロン、マルチモードは127.0ミクロン。非標準サイズは工具費が40〜60%増加します。 - **用途に基づいて偏心度を指定する**：パッチコードは1.0ミクロン、トランシーバーモジュールは0.5ミクロン。常に厳しくするのが良いわけではなく、コストが25%増加します。 - **長いフェルールを避ける**：標準長さは6.4mm（SC）、8.0mm（LC）、10.5mm（カスタム）です。10mmを超える長さは特別な研削治具が必要となり、1個あたり$0.05〜$0.10追加されます。 - **まずジルコニアを検討する**：使用温度が300℃を超えるか、環境が強腐食性でない限り、ジルコニアが最良のコストパフォーマンス比を提供します。 - **100%検査を計画する**：業界標準は、偏心度とODの100%寸法検査です。これはシングルモード用途では必須条件です。
実際の品質管理方法
BQUQのフェルール生産ラインでは、3段階のQCプロトコルを採用しています。まず、工程内測定としてエアゲージで20個ごとに内孔直径をチェックします。次に、レーザーマイクロメータで完成品の100%についてODと真円度を検証します。最後に、統計サンプルとして5%について干渉計分析で半径、頂点、ファイバー突出量を検査します。合格基準は以下の通りです：
- 挿入損失（ペア接続時）：<= 0.3 dB - 反射減衰量：シングルモードで>= 50 dB - フェルール端面欠陥サイズ：ゾーンA（中央125ミクロン領域）で<= 2ミクロン
これらの試験は、Telcordia要件に従い、23 +/- 2℃、相対湿度45〜55%で実施されます。各バッチから10個のサンプルに-40〜+85℃の温度サイクルを適用し、熱安定性を検証します。
結論
光ファイバーフェルール製造は、ミクロン単位が重要であり、ペニー単位のコストが影響する分野です。成形ジルコニアを選ぶか機械加工金属を選ぶかにかかわらず、成功の鍵は焼結パラメータの制御、工具品質の維持、厳格な検査の実施にあります。本記事のデータは、サプライヤーを評価するエンジニアや新部品を設計するエンジニアにとってのベースラインとなります。20年にわたる精密製造の経験を持つBQUQは、これらの課題を深く理解しています。当社は、CNC加工フェルール部品および関連部品について、12時間以内の見積回答で試作および量産に対応しています。お客様の特定のフェルール設計に関する詳細な実現可能性レビューについては、sc@bquq.comまたはWhatsApp +86 13713157787にてエンジニアリングチームにお問い合わせください。www.bquq.comでは、精密公差ガイドラインのダウンロードとサンプル請求が可能です。
