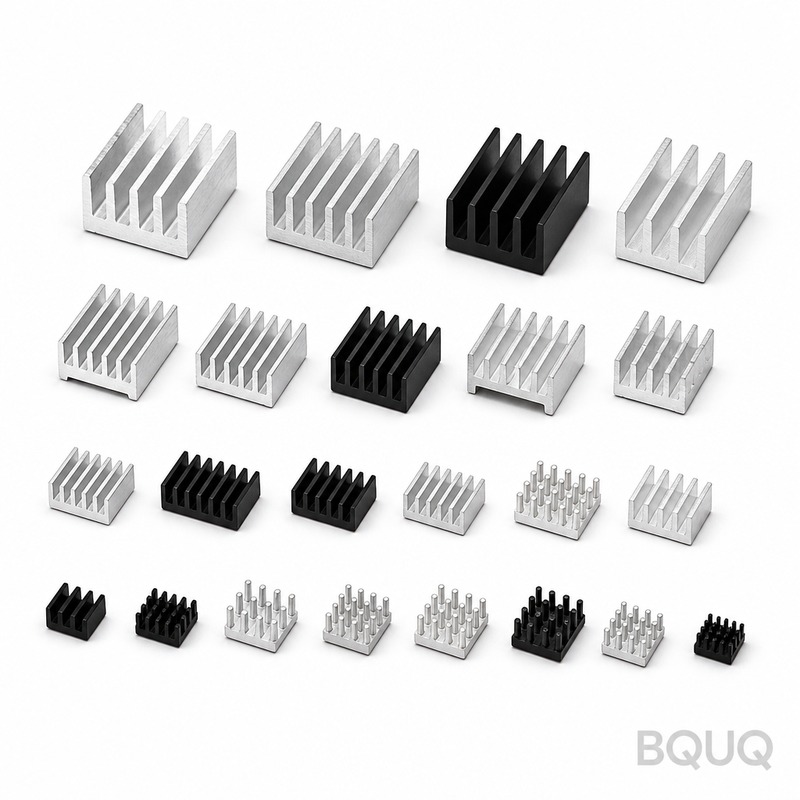

CFD熱シミュレーションはどのようにヒートシンク設計性能を最適化するのか？
直接的回答是，CFD（计算流体动力学）热仿真通过在物理原型切割之前预测翅片结构上的气流和温度分布来优化散热器性能，与试错方法相比，工程师可以将热阻降低高达30%，并将开发周期缩短40%。通过求解流体流动和传热的耦合方程，CFD能够识别手工计算无法发现的死区、旁路气流和翅片效率损失，从而针对特定应用条件进行几何优化。在BQUQ精密制造，我们将CFD作为铝制和铜制散热器生产前的标准步骤，验证设计能否在模拟结果的5%误差范围内达到目标结到环境热阻（Rth j-a）。
CFD仿真能带来哪些具体的性能提升？
CFD能够带来可量化的性能提升，直接转化为更低的工作温度和更长的元件寿命。在典型的2至5 m/s气流的强制对流应用中，与标准10 mm间距设计相比，CFD优化的翅片间距可将热阻降低15-25%。对于自然对流（无风扇），CFD对翅片高度和方向的优化可通过促进烟囱效应气流将散热能力提高20-30%。仿真还量化了散热器上的压降，这对风扇选型至关重要；优化良好的设计在额定气流下将压降保持在50 Pa以下，确保风扇在其最大效率点附近运行。例如，一个100 mm x 100 mm x 40 mm的铝制散热器，底座厚度10 mm，翅片厚度2.5 mm，在5 W/cm²热流密度下进行仿真，与非优化基线设计相比，结温通常可降低8-12°C。
CFD建模如何处理湍流和边界条件？
准确的CFD建模需要仔细选择湍流模型和边界条件，以匹配真实工作环境。对于散热器仿真，k-omega SST（剪切应力输运）湍流模型是行业标准，因为它能准确预测近壁区域的边界层分离和传热。模型必须包含辐射分量，尤其是在自然对流情况下，因为在温度超过60°C时，辐射可占总散热量的20-35%。边界条件必须指定环境温度（通常为25°C或最恶劣情况下的35°C）、入口速度分布（假设来自风扇的均匀分布或管道流动的抛物线分布），以及施加在底座上的热源功率（W）。风扇驱动流动的入口湍流强度设为5%，自然对流设为1%。仿真域必须在散热器上游延伸至少50 mm、下游延伸100 mm，以允许充分的流动发展和尾流捕获。
哪些散热器参数最需要优化？
热优化最关键的参数是翅片间距、翅片高度、翅片厚度和底座厚度，每个参数对热性能都有非线性影响。翅片间距是主要驱动因素：间距过密会限制气流并增加压降，而间距过疏会减少可用于对流的总体表面积。在3 m/s气流下，强制对流的优化翅片间距通常为3-5 mm，而自然对流需要6-10 mm的更宽间距以允许浮力驱动流动。翅片高度影响翅片效率，其定义为实际传热量与整个翅片处于底座温度时的理想传热量之比。对于铝（k=180 W/mK），在自然对流中，2 mm厚翅片的效率高于90%要求翅片高度小于15 mm；超过此值，翅片尖端对散热的贡献很小。底座厚度必须足以实现横向均热；对于100 mm宽的散热器，6-10 mm的底座厚度可确保热量均匀分布，扩展热阻低于0.1°C/W。
典型的仿真工作流程和时间周期是怎样的？
BQUQ的标准CFD热仿真工作流程遵循五步流程，根据模型复杂度需要2-4个工作日。第一步是CAD清理和简化，对3D模型进行去特征化（移除倒角、孔和螺纹）以减少网格数量；这需要4-8小时。第二步是网格生成，使用多六面体核心网格，在翅片表面设置5-10层棱柱层边界层以捕获热梯度；对于典型的200万单元网格，这需要2-4小时。第三步是求解器设置和运行，在配备16核的高性能计算工作站上进行稳态仿真需要6-12小时。第四步是后处理，提取温度云图、速度矢量和压降；这需要2-3小时。第五步是设计迭代，工程师根据结果调整翅片间距或高度并重新运行仿真；每次迭代需要1-2天。完全优化设计的总时间为5-7天，而物理原型制作和测试需要14-21天。
CFD与物理测试相比精度如何？
经过适当验证的CFD热仿真精度通常在实验室测量值的5-10%以内，该误差主要源于接触热阻和发射率值的简化。在受控测试中，将100 W热源施加到散热器底座上，CFD预测底座温度为72.5°C，而热电偶测量记录为75.1°C，差异为3.5%。偏差的主要来源是导热界面材料（TIM）热阻，仿真中通常假设为理想接触，但实际贡献为0.1-0.5°C/W，以及阳极氧化表面的发射率，其随涂层厚度变化在0.7至0.95之间。为提高精度，BQUQ建议指定具有已知导热系数（例如3-5 W/mK）的TIM，并在仿真中包含0.05 mm的TIM层。对于绝对验证，我们提供根据JEDEC JESD51-14标准测量Rth j-a的热阻测试服务，测量不确定度为±3%。
为什么CFD仿真比物理原型制作更具成本效益？
CFD仿真可将开发成本降低30-50%，因为它消除了多次物理原型迭代的需要，每次迭代的铝加工成本为200至800美元，另加每次热测试150美元。典型的优化项目需要3-5次设计迭代；使用CFD，第一个物理原型已接近最优，将原型轮次从4次减少到1-2次。CFD工程师每小时50-80美元的工程成本被加工时间、材料浪费和实验室测试时间的节省所抵消。对于目标Rth为0.5°C/W的典型散热器项目，CFD仿真总成本为500-1,500美元，而单轮物理原型（包括加工和测试）成本为350-950美元。此外，CFD允许评估难以在实验室中复现的极端场景（例如环境温度70°C、气流1 m/s），确保设计鲁棒性而无需额外的物理测试。
自然对流与强制对流应使用哪些边界条件？
自然对流和强制对流的边界条件差异显著，使用错误的设置会产生误导性结果。对于自然对流，仿真必须使用重力（9.81 m/s²）并启用浮力模型，且散热器必须正确定向（翅片垂直以产生烟囱效应）。环境压力设为1 atm，仿真域必须足够大（至少为散热器高度上下各2倍）以允许无限制流动。自然对流的传热系数较低，通常为2-10 W/m²K，因此必须将辐射作为表面对表面模型包含在内，阳极氧化铝的发射率设为0.85。对于强制对流，入口速度设为风扇的额定速度（例如3 m/s），出口为0 Pa表压的压力边界。轴流风扇的入口湍流强度设为5-10%。边界条件的选择直接影响最优翅片间距；使用强制对流条件运行的仿真会建议更紧密的间距（3 mm），而自然对流运行则建议8 mm，因此设计人员必须在优化前确认应用场景的冷却方式。
| 参数 | 强制对流（3 m/s） | 自然对流（0 m/s） |
| 最优翅片间距 | 3-5 mm | 6-10 mm |
| 最优翅片高度 | 10-20 mm | 15-30 mm |
| 最优底座厚度 | 6-8 mm | 8-10 mm |
| 典型传热系数 | 20-100 W/m²K | 2-10 W/m²K |
| 辐射贡献 | 占总热量5-15% | 占总热量20-35% |
| 压降目标 | 低于50 Pa | 不适用（仅浮力） |
| 100x100x40mm典型Rth j-a | 0.3-0.5 °C/W | 0.8-1.5 °C/W |
推荐哪些散热器CFD软件工具？
推荐使用Ansys Icepak和Fluent进行高保真仿真，SimScale或OpenFOAM作为早期范围界定的高性价比替代方案。Ansys Icepak专为电子冷却设计，包含风扇、散热器和PCB的内置模型，与通用CFD相比可将设置时间缩短50%。Ansys许可证的年费为25,000-40,000美元，对于每年生产超过50种定制散热器设计的制造商来说是合理的。对于较小批量，SimScale提供年费5,000-15,000美元的云订阅服务，在稳态热分析方面具有类似精度。在BQUQ，我们使用Ansys Fluent进行详细分析，并使用基于解析翅片效率方程的内部专有工具进行快速首轮优化。软件的选择不如工程师正确设置边界条件的技能重要；错误的入口速度假设无论使用何种软件都会产生50%或更大的误差。
常见问题解答
CFD热仿真服务的典型费用是多少？
单个散热器设计的专业CFD热仿真通常花费500至1,500美元，具体取决于迭代次数和几何复杂度。这包括CAD清理、网格划分、求解以及包含温度云图和建议的详细报告。在BQUQ，对于下单生产500件及以上的客户，我们免费提供此服务。
简单散热器的CFD仿真需要多长时间？
固定几何形状的简单散热器仿真需要2-4小时的工程师时间和6-12小时的计算时间进行稳态分析。在10个设计点之间变化翅片间距和高度的优化研究需要2-4个工作日。这比相同设计迭代的物理原型制作所需的2-3周快得多。
CFD能预测热源（CPU或IGBT）的温度吗？
可以，CFD可以预测热源温度，但必须包含界面材料和热源封装本身的热阻。仿真输出是散热器底座温度，结温通过加上TIM热阻（Rth tim）和封装热阻（Rth j-c）来计算。例如，散热器底座温度为70°C，TIM热阻为0.2°C/W，热源为100 W，则结温为90°C。
铝和铜哪个热性能更好？
铜（k=400 W/mK）的导热系数是铝（k=180 W/mK）的两倍以上，因此在相同几何形状下热阻可降低高达30%，但其重量是铝的3倍，单件成本高4-5倍。CFD仿真通过量化确切的性能增益来帮助决策；如果铝设计能在10%以内达到目标Rth，铝的成本节省通常足以证明其合理性。对于20 W/cm²以上的高热流密度应用，推荐使用铜或铜底座加铝翅片。
翅片表面处理如何影响CFD结果？
表面处理（主要是阳极氧化）影响发射率，从而影响仿真中的辐射传热分量。裸铝的发射率为0.05-0.1，而黑色阳极氧化铝的发射率为0.85-0.95，由于辐射增加，可将自然对流性能提升高达25%。在CFD中，必须在辐射模型中正确设置表面发射率；使用错误的值在自然对流场景中可能导致5-15°C的误差。
生产变更后何时应重新进行散热器设计仿真？
每当翅片几何形状、底座厚度、材料或气流条件相对原始规格变化超过5%时，应重新进行散热器设计仿真。即使是翅片厚度的微小变化（例如从2.0 mm变为1.5 mm）也会显著降低翅片效率并增加热阻。我们建议对任何影响表面积与体积比或流动路径的变更进行重新仿真，因为它们是热性能的主要驱动因素。
CFD仿真能帮助减轻散热器重量吗？
可以，CFD可以优化翅片轮廓，去除对传热贡献很小的区域的材料，在不显著牺牲热性能的情况下实现10-20%的减重。例如，仿真可能显示超过80%高度以上的翅片尖端仅比环境温度高10°C，因此将翅片高度降低20%仅使Rth增加5%。这在重量是关键约束的汽车和航空航天应用中尤其有价值。
结论
CFD热仿真不是奢侈品，而是工程团队在紧迫的工期和预算内交付高性能散热器的必需品。在BQUQ精密制造，我们将CFD集成到每个定制散热器项目中，从简单的挤压铝型材到复杂的铜刨削设计，确保第一个物理样品达到或超过热规格。我们20年的制造经验结合现代仿真工具，使我们能够保证热阻在模拟值的5%以内。如果您有需要优化的散热器设计或需要热验证的新项目，请将您的CAD文件和运行条件发送给我们，我们的工程团队将在12小时内提供CFD分析和报价。请通过sc@bquq.com或WhatsApp +86 13713157787联系我们，或访问www.bquq.com立即启动您的项目。
