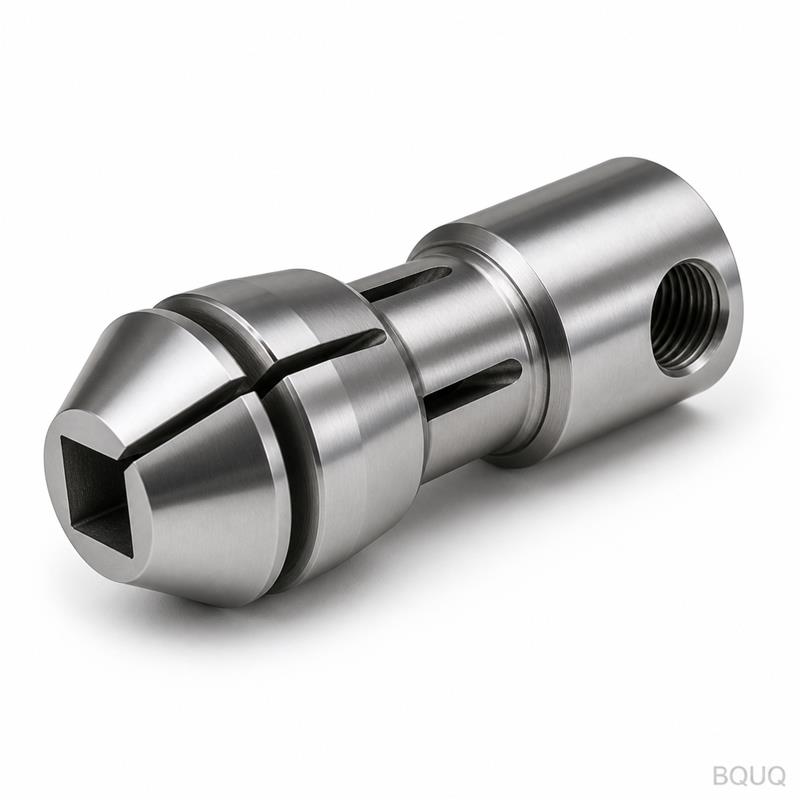

ドリルコレットチャックが穴あけ生産性をどのように向上させているか
ドリルコレットチャックは、従来のキー付きチャックと比較して、工具交換時間を最大70%短縮し、送り速度を15～30%向上させることで穴あけ加工の生産性を向上させます。同時に、0.005mm～0.015mmの振れ精度を維持します。これは、精密研磨されたコレット設計により、より高いクランプ力と優れた同心度が実現され、工具寿命の延長と優れた穴仕上げに直接つながるためです。多品種・小ロット環境でのCNC加工において、ドリルコレットチャックへの切り替えは、3ヶ月以内に投資回収が見込めます。
ドリルコレットチャックと標準ドリルチャックの違いは何ですか？
標準的なキー付きまたはキーレスドリルチャックは、工具シャンクの周囲を3つのジョーで締め付けます。この幾何学的なクランプパターンにより、0.05mm～0.10mmの振れが生じる可能性があります。一方、ドリルコレットチャックは、テーパー付きコレットスリーブがシャンクの全周360度にわたって均一に圧縮されるため、0.005mm～0.015mmの同心度を達成します。この均一な圧力分布により、滑りを生じることなくより高いトルク伝達が可能となり、クランプ力はコレットサイズに応じて2,500N～5,000Nに達します。一方、標準的なチャックのクランプ力は通常800N～1,500Nです。その結果、ドリルコレットチャックは長時間の量産運転でも位置精度を維持しますが、標準チャックはジョーの摩耗が不均一になるにつれて精度が低下します。
振れの低減は穴品質と工具寿命にどのように影響しますか？
振れを0.08mmから0.01mmに低減すると、穴品質と工具寿命の両方に測定可能な効果が現れます。振れが低減されると、切れ刃の半径方向のたわみが小さくなり、穴径のばらつきがIT9公差等級からIT7公差等級に改善されます（例：10mmの穴の場合、±0.036mmではなく±0.015mmに収まります）。さらに、振れの低減はドリルの切れ刃への衝撃負荷を軽減し、ステンレス鋼（例：30 HRCの304 SS）では工具寿命が40%～60%延び、アルミニウム合金では30%延びます。これは、完全に同心のドリルは両方の刃先が同時に切削を開始するため、マージン部で過度の熱を発生させ、切削ゾーン温度を50°C上昇させて逃げ面摩耗を促進させる「こすり」効果がなくなるためです。
高速穴あけ用途に最適なコレットシステムはどれですか？
8,000 RPMを超える高速穴あけには、ER（ヨーロピアン・リテンション）コレットとTG（テーパー・グリップ）コレットが最適です。テーパー角8度のERコレットは、最大15,000 RPMの速度に適しており、コレットサイズあたり1mmのクランプ範囲を持つため、多種多様な工具を扱う場合に最も柔軟性があります。テーパー角4度のTGコレットは、ERコレットより30%高いクランプ力を提供し、15,000 RPMを超える用途や深穴穴あけ（深さ/直径比が5:1を超える場合）に適しています。超精密加工には、コレットインサート付きの油圧膨張チャックが0.003mmの振れを達成できますが、1個あたり300～600ドルかかります。一方、高級ERコレットチャックは80～150ドル、TGコレットチャックは120～200ドルです。
エンジニアはどのようなクランプ力とトルク定格を指定すべきですか？
エンジニアは、ドリル径と予想される切削トルクに基づいて、少なくとも2.5の安全率を用いてクランプ力を指定する必要があります。80 m/minで炭素鋼を切削する10mmのHSSドリルの場合、切削トルクは約4 N·mであるため、チャックは少なくとも10 N·mのトルク容量を提供する必要があります。20mmのコレットナットを120 N·mの締め付けトルクで締め付ける標準的なER32コレットチャックは、4,000 Nのクランプ力を提供し、これはシャンク部で30 N·m以上のトルク伝達に相当します。炭化物ドリルの場合、切削速度が2～3倍高く、径あたりのトルクが50%大きいため、工具の引き抜きを防ぐためにTGコレットチャックまたは油圧チャックを指定してください。以下の表は、一般的なコレットシステムの代表的なトルク容量を示しています。
| コレットシステム | シャンク範囲 (mm) | 最大締付トルク (N·m) | クランプ力 (N) | 最大推奨回転数 (RPM) | 標準振れ (mm) |
| ER16 | 1-10 | 40 | 1,200 | 12,000 | 0.010 |
| ER25 | 1-16 | 80 | 2,000 | 10,000 | 0.010 |
| ER32 | 2-20 | 120 | 4,000 | 8,000 | 0.012 |
| TG100 | 2-12 | 70 | 2,800 | 15,000 | 0.008 |
| TG150 | 4-19 | 110 | 4,500 | 12,000 | 0.008 |
| 油圧 | 3-32 | N/A | 6,000 | 20,000 | 0.003 |
コレットチャックへの切り替えで、どれだけの時間とコストを節約できますか？
ドリルコレットチャックによる主な生産性向上は、工具交換時間の短縮と、別途ドリルスリーブやブッシングが不要になることに由来します。キー付きチャックでの工具交換には45～60秒かかりますが、コレットチャックでの交換は（コレット交換を含めて）15～20秒で済み、1回の交換あたり30～40秒の節約になります。1シフトあたり200回の工具交換がある生産ラインでは、1シフトあたり1.7～2.2時間の節約となり、機械レート85ドル/時間の場合、1シフトあたり145～190ドルの節約になります。さらに、コレットチャックは工具プリセッターでドリルを所定の長さにプリセットできるため、新しいジョブの段取り時間が25%～35%短縮され、30分の段取りを要するジョブでは、1ジョブあたり8～10分の節約になります。
コレットチャックはなぜびびりを低減し、表面仕上げを向上させるのですか？
コレットチャックは、その高い静的剛性（通常、チャックノーズ部で50 N/µm～80 N/µm）により、工具ホルダーシステムの固有振動数が切削励起周波数を超えるため、びびりを低減します。これに対し、3ジョーチャックは剛性が低く（20 N/µm～30 N/µm）、加工周波数で共振しやすく、穴壁に再生びびり痕を生じさせることがあります。動的剛性の向上により、軟鋼穴あけでは表面仕上げがRa 3.2 µmからRa 1.6 µmへと改善され、また、びびりを発生させずに高い送り速度（0.10 mm/revではなく0.15 mm/rev）の使用が可能になり、材料除去率が直接50%向上します。リーマ加工や仕上げ加工では、コレットチャックの低振れにより、リーマがパイロット穴に正確に追従し、Ra 0.8 µmの表面仕上げの穴を生成します。
ドリルコレットチャックは、改造なしで既存のCNC機械に使用できますか？
はい、ドリルコレットチャックはBT30、BT40、BT50、CAT40、CAT50、HSK63Aなどの標準的な機械テーパーに適合するように設計されており、機械の改造なしで、あらゆるVMC、HMC、またはライブツーリングを備えた旋盤に取り付けることができます。唯一の要件は、機械主軸が適切なプルスタッド保持力（BT40の場合、通常8,000～12,000 N）を提供できることですが、これはほとんどのCNC機械で標準的です。改造時には、CNCプログラムの工具長オフセットが、標準チャックと比較したコレットチャックのわずかに短い、または長いゲージ長を考慮していることを確認する必要があります。これは、5分未満で完了する簡単な工具プリセッター調整です。10,000 RPMを超える主軸速度の機械の場合、振動を避けるためにコレットチャックアセンブリ（コレットとナット）をG2.5グレードにバランス調整することをお勧めします。これはBQUQがツールホルダー1本あたり15ドルで提供しているサービスです。
FAQセクション
ドリルコレットチャックの標準的な耐用年数はどのくらいですか？
高品質のドリルコレットチャック本体は、適切にメンテナンスされていれば、生産環境で5～10年使用できます。一方、コレット自体は使用状況に応じて1～2年ごとに交換が必要です。コレットの摩耗により、振れは年間0.002mm～0.005mm増加し、振れが0.02mmを超えたらコレットを交換するのが業界標準です。500時間の運転ごとにチャックテーパーを定期的に清掃し潤滑することで、コレットとチャックの両方の寿命を延ばすことができます。
一貫した精度を確保するために、ドリルコレットチャックはどのようにメンテナンスすべきですか？
重要なメンテナンス手順は、組み立て前にチャックテーパーとコレット表面を溶剤系クリーナーで清掃し、糸くずの出ない布で乾燥させることです。コレットは拭いて清掃し、傷がないか検査する必要があります。0.01mmより深い傷は工具シャンクに転写されるため、交換が必要です。コレットナットのねじ部と背面テーパーには、100サイクルごとに二硫化モリブデングリースを軽く塗布し、一貫した締め付けトルクを維持します。
長尺ドリルには、ERとTGのどちらのコレットチャックが適していますか？
長尺ドリル（長さ/直径比が4:1を超える場合）には、TGコレットチャックの方が適しています。その理由は、クランプ力が高いため、高い軸方向送り下でもドリルがホルダー内に押し戻されるのを防ぐことができるからです。TG150コレットチャックは4,500 Nのクランプ力を提供し、0.25 mm/revの送り速度でも15mmドリルをしっかりと保持します。ERコレットは短尺ドリルには十分ですが、これらの条件下では0.05mmの軸方向の滑りが生じる可能性があり、深さ精度を損なう可能性があります。
穴あけ加工において、エンジニアはコレットチャックよりも油圧チャックを選ぶべきなのはどのような場合ですか？
チタンやニッケル基合金の穴あけで、穴深さが直径の5倍を超える場合、加工硬化を避けるために0.003mmの振れが必須となるため、エンジニアはコレットチャックよりも油圧チャックを選ぶべきです。油圧チャックは、流体で満たされた空洞が固体鋼のコレットチャックよりも高調波を効果的に吸収するため、振動減衰を必要とする用途にも優れています。トレードオフはコストです。油圧チャックは300～600ドルかかるのに対し、TGコレットチャックは120～200ドルであるため、部品の価値と工具寿命の節約によって選択が正当化されるべきです。
ドリルコレットチャックが対応できる最大シャンクサイズはいくつですか？
ドリルコレットチャックの標準的な最大シャンクサイズは32mmで、これはER32またはTG150コレットシステムに相当します。より大きなサイズ（ER40は最大26mm、ER50は最大34mm）も存在しますが、穴あけ用途ではあまり一般的ではありません。32mmを超えるシャンクサイズの場合、標準的な方法は、サイドロックスクリュー付きのミリングチャックまたはウェルドンホルダーを使用することです。これらの大型ホルダーは振れが大きい（0.02mm～0.03mm）ですが、トルク要件のため、30mmを超えるドリルには必要です。
コレットチャックの使用は、最大主軸速度容量に影響しますか？
はい、コレットチャックがアンバランスな場合、許容最大主軸速度が低下する可能性がありますが、適切にバランス調整されたコレットチャック（10,000 RPMでG2.5）は機械を制限しません。アンバランスなコレットチャックは、8,000 RPMを超える速度で振動を誘発し、工具と主軸ベアリングの両方を損傷する可能性があります。12,000 RPMを超える高速穴あけでは、ナットと本体の方向がマークされたバランス調整済みコレットチャックを常に要求してください。
穴あけ加工において、コレットチャックは焼き嵌めホルダーと比較してどうですか？
コレットチャックは、+0.02mm～-0.01mmの直径ばらつきを持つドリルシャンクを保持できるため、汎用性に優れています。一方、焼き嵌めホルダーは、適切な把持のためにh6公差（正確に0～-0.011mm）のシャンクが必要です。焼き嵌めホルダーはより低い振れ（0.003mm）と高い剛性を達成しますが、5,000～10,000ドルかかる加熱装置が必要であり、工具交換ごとに30秒の加熱サイクルがあります。ほとんどの穴あけ用途では、コレットチャックの方が迅速で経済的ですが、焼き嵌めはリーマ加工や高速仕上げ加工のために予約されています。
結論
ドリルコレットチャックは、0.01mmの振れ精度、30～40秒の工具交換時間短縮、そしてびびりや工具引き抜きなしで送り速度を15～30%向上させる能力を通じて、測定可能な生産性向上をもたらします。東莞で20年間操業してきたBQUQのようなCNC加工工場では、穴あけステーション全体をコレットチャックに切り替えたことで、穴の不良率が22%減少し、ドリル寿命が平均45%延びました。すべての加工エンジニアに対し、現在の穴あけ工具保持方法を評価し、工具交換に関する簡単なタイムスタディを実施して節約額を定量化することをお勧めします。
穴あけ加工の無料生産性評価として、BQUQはカスタム工具ソリューションと精密加工部品に対して12時間の見積もりサービスを提供しています。当社のエンジニアリングチームには、sc@bquq.comまたはWhatsApp（+86 13713157787）にてご連絡いただくか、当社ウェブサイトwww.bquq.comをご覧いただき、お客様の特定のアプリケーションについてご相談ください。
