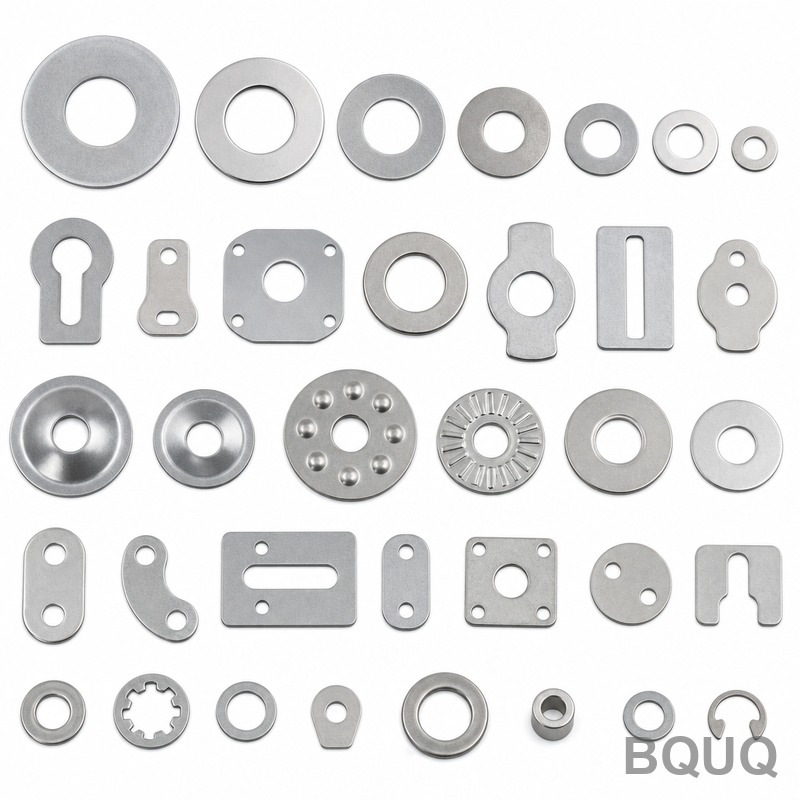

スタンピング金型とは何か、そしてスタンピング金型はどのように製作されるのか？
スタンピング金型は、焼入れ鋼または超硬合金で作られた精密工具であり、高圧プレス加工によって平板金属を特定の3次元形状に変換します。一般的な生産公差は+/-0.05 mmから+/-0.13 mmです。パンチとダイのセットを介して金属を切断、曲げ、または成形するネガ型キャビティとして機能し、パンチが30〜1,200トンの圧力でダイ内に下方移動します。金型は、CAD設計、CNC加工、ワイヤー放電加工、熱処理、組立ての多段階プロセスを通じて設計・製作され、複雑さに応じてリードタイムは4〜12週間です。
スタンピング金型の主な種類は？
スタンピング金型は、その操作方法に基づいて、単工程金型、順送金型、トランスファー金型、複合金型の4つの主要カテゴリに分類されます。単工程金型は、ブランキングやピアシングなどの1つの工程をプレス1ストロークで行い、10,000個未満の低量生産に最適な最もシンプルで経済的なオプションです。順送金型は、高量生産に最も一般的で、1つの金型セットに複数のステーションを備え、金属ストリップが各ステーションを順次通過しながら、1ストロークサイクルで切断、曲げ、成形を行い、毎分300〜800ストロークの速度で動作します。トランスファー金型は、機械式フィンガーまたはトランスファーシステムを使用して個々の部品をステーション間で移動させ、長さ150 mmを超える大型部品に適しています。一方、複合金型は、ブランキングとピアシングを同時に行うなど、単一ステーションで複数の操作を実行し、典型的な総振れは0.01 mmです。
スタンピング金型の製作にはどのような材料が使用されますか？
金型材料は、生産量、被加工材、必要な耐摩耗性に基づいて選択され、工具鋼グレードが市場を支配しています。低〜中量生産（最大100,000個）には、D2およびA2工具鋼が標準であり、熱処理後の硬度は58-62 HRCで、曲げや浅い成形に適した優れた靭性を備えています。500,000個を超える高量生産では、通常M2高速度鋼またはASP23などの粉末冶金鋼が使用され、硬度62-66 HRCを達成し、ステンレス鋼や高強度合金による摩耗に耐えます。タングステンカーバイドと6-12%のコバルト結合材で構成される超硬金型は、200万個を超える極端な生産量向けに指定され、硬度88-92 HRAを提供し、工具鋼より10〜30倍長持ちしますが、コストは3〜5倍高くなります。アルミニウムのスタンピングには、O1などのより軟らかい金型鋼（55-60 HRC）で十分な場合が多く、ばね鋼のスタンピングでは、焼付きに耐えるためにM2または粉末金属の使用が必要です。
スタンピング金型の主要コンポーネントは何ですか？
スタンピング金型は、正確な部品を生産するために連携して動作するいくつかの相互依存するコンポーネントで構成されており、それぞれに特定の公差要件があります。パンチとダイボタンは切断または成形要素であり、切断操作ではパンチが材料厚さの片側5%〜10%のクリアランスでダイ開口部に嵌合し、ファインブランキングではクリアランスはほぼゼロです。ダイセットには、通常鋳鉄または鍛鋼製のアッパーシューとロアシューが含まれ、ガイドピンを使用してパンチとダイを+/-0.005 mmの精度で位置合わせします。固定式またはスプリング式のストリッパープレートは、成形後にパンチから部品を除去し、スタンピングトン数の10〜20%のストリッピング力を適用します。パイロットピン、ブッシング、およびウェアプレートは、ストリップの位置合わせを+/-0.025 mm以内に維持し、スプリングまたは窒素ガスシリンダーは成形とストリッピングのための圧力を提供し、窒素システムは1,500〜5,000 psiの間でより一貫した力を提供します。ヒールブロックとウェアプレートは、ストローク中にアッパーシューをガイドし、高トン数での横方向のたわみを防ぎます。
スタンピング金型はどのように設計・エンジニアリングされますか？
金型設計は、AutoCADやSolidWorksなどのCADソフトウェアを使用して金型組立ての3Dモデルを作成し、部品形状、材料厚さ、必要な公差の詳細な分析から始まります。エンジニアは、F = L x t x Sの式を使用して切断力を計算します。ここで、Lはせん断長さ（mm）、tは材料厚さ（mm）、Sはせん断強度（N/mm²）で、軟鋼の標準値は345 N/mm²、ステンレス鋼は600 N/mm²です。次に、ストリップレイアウトを最適化して材料廃棄物を最小限に抑え、順送金型で65%〜85%の材料利用率を達成し、フィードピッチは部品幅に材料厚さの1.5〜3倍のブリッジ厚さを加えて計算されます。複雑な成形操作には有限要素解析（FEA）を実行してスプリングバックを予測します。高張力鋼では2〜8度になる可能性があり、割れを防ぐための応力分布をシミュレーションします。設計フェーズは通常、順送金型で1〜4週間かかり、鋭いコーナー、深い絞り、過度の薄肉化などの潜在的な問題を特定するためのDFM（製造可能性設計）レビューが実施されます。
スタンピング金型はどのように製造・機械加工されますか？
製造プロセスは、CNCフライス加工による金型ブロックの粗加工から始まり、焼きなましされた工具鋼ブランクから70〜80%の材料を除去し、その後、指定された硬度への熱処理が行われます。1,010-1,090°Cでのオーステナイト化、それに続く油または空気での焼入れ、200-540°Cでの二回焼戻しを含む熱処理の後、金型コンポーネントは精密研削を受け、100 mmあたり0.005 mm以内の平面度を達成します。複雑な輪郭や鋭い内部コーナーにはワイヤー放電加工（EDM）が使用され、+/-0.005 mmの公差と0.2〜0.4 µm Raの表面仕上げを達成し、50 mm厚の工具鋼の切断速度は20-40 mm²/分です。8,000-15,000 RPMの主軸速度で動作する超硬エンドミルによるCNCフライス加工は、+/-0.01 mmの公差で最終プロファイルを機械加工し、その後、手作業による研磨とベンチ仕上げで機械加工痕を除去し、必要な表面仕上げ（通常、成形面で0.4-0.8 µm Ra）を達成します。最後に、金型はダイセットに組み立てられ、完全な位置合わせを確保するために慎重なシム調整と調整が行われ、その後スタンピングプレスで試し打ちされ、試験部品が検査され、50〜200回のテストストロークにわたる反復調整を通じて金型が微調整されます。
スタンピング金型のコストとリードタイムは？
金型コストは、タイプ、サイズ、複雑さによって大きく異なり、価格は単純な単工程金型の数千ドルから、大型トランスファー金型の500,000米ドル以上までの範囲です。以下の表は、一般的な金型タイプの参考価格とリードタイムを示しています：
| 金型タイプ | 標準部品サイズ (mm) | コスト範囲 (USD) | リードタイム (週) | 生産量 (個) |
| 単工程金型 | 150 x 150まで | 3,000 - 15,000 | 2 - 4 | 1,000 - 100,000 |
| 順送金型 | 300 x 300まで | 20,000 - 80,000 | 4 - 8 | 100,000 - 5,000,000 |
| 複合金型 | 200 x 200まで | 8,000 - 25,000 | 3 - 5 | 10,000 - 500,000 |
| トランスファー金型 | 600 x 600まで | 80,000 - 500,000 | 8 - 12 | 500,000 - 10,000,000 |
| 超硬順送金型 | 200 x 200まで | 60,000 - 150,000 | 6 - 10 | 2,000,000 - 20,000,000 |
コスト要因には、ステーション数（各ステーションで3,000〜8,000米ドル追加）、成形操作の複雑さ（深絞りには追加の金型コンポーネントが必要）、被加工材の硬度（ステンレス鋼にはより高品質の金型材料が必要）、および必要な公差（+/-0.05 mmより厳しい場合、研削とEDM時間が30〜50%増加）が含まれます。総所有コストにはメンテナンスが含まれ、典型的な切削エッジの再研削は50,000〜100,000ストロークごとに必要で、1回の研削あたり500〜2,000米ドルかかります。
メーカーはいつ他のタイプよりも順送金型を選ぶべきですか？
順送金型は、年間生産量が100,000個を超え、部品が単一ストリップに配置できる複数の特徴を持ち、部品の最大寸法が300 mm未満の場合に最適な選択です。高量生産で最低の部品単価を実現し、毎分200〜600個のスタンピング速度で、機械加工の0.50〜2.00米ドル/個と比較して、部品単価を0.01〜0.10米ドル/個に削減します。ただし、10,000個未満の低量生産では、金型投資を償却できないため、単工程金型またはレーザー切断やウォータージェットを使用したCNC機械加工の方が経済的です。500 mmを超える非常に大きな部品の場合、ストリップの取り扱いが非現実的になるため、トランスファー金型が好まれます。また、1つの穴を持つ単純な平面部品には、複合金型が最速かつ最も費用対効果の高いソリューションです。エンジニアリング判断では、部品の複雑さも考慮する必要があり、順送金型は最大20〜30ステーションと+/-0.05 mmの公差を処理できますが、トランスファー金型は深絞りや複雑な3次元形状に対してより柔軟性を提供します。
スタンピング金型のメンテナンスと寿命延長方法は？
適切なメンテナンスにより、金型寿命を標準の500,000ストロークから200万ストローク以上に延長でき、部品あたりの総工具コストを60〜80%削減できます。日常メンテナンスには、圧縮空気による金型表面の清掃（金属チップの除去）、切削エッジの摩耗検査、ガイドピンとウェアプレートへの潤滑剤の塗布が含まれます。予防メンテナンスは50,000〜100,000ストロークごとに計画され、分解、拡大鏡または顕微鏡による目視検査、およびCMM（三次元測定機）を使用した重要寸法の測定（0.02 mmを超える摩耗の検出）が含まれます。スタンプ部品のバリ高さが0.05 mmを超えると切削エッジが再研削され、再研削では表面から0.1〜0.3 mmが除去され、インサートの交換が必要になるまでに通常5〜15回の再研削が可能です。防錆剤を使用した乾燥環境（20-25°C、湿度50%未満）での保管は腐食を防ぎ、金型は鋼表面の湿気接触を避けるために木製またはプラスチック製のブロックの上に置く必要があります。
FAQセクション
スタンピングにおけるパンチとダイの違いは何ですか？
パンチは下方に移動して金属に力を加えるオス型コンポーネントであり、ダイはパンチが入る成形された開口部を持つメス型コンポーネントです。それらの間のクリアランス（通常、材料厚さの片側5〜10%）が、切断品質とエッジ仕上げを決定します。成形操作では、パンチが金属をダイキャビティに押し込んで、曲げや深絞り形状を作成します。
スタンピング金型の寿命はどのくらいですか？
標準的な工具鋼金型は、大規模な修理が必要になるまでに50万〜100万ストローク持ちますが、超硬金型は500万ストロークを超えることがあります。金型寿命は、スタンピングされる材料（アルミニウムはステンレス鋼よりも摩耗性が低い）とメンテナンス頻度によって異なります。適切な再研削とメンテナンスにより、金型は連続生産で5〜10年間稼働できます。
スタンピング金型は修理または改造できますか？
はい、スタンピング金型は、溶接、再機械加工、または摩耗したインサートの交換によって修理でき、典型的な修理コストは元の金型コストの10〜25%です。部品形状を変更するための改造も可能ですが限定的であり、通常は新しいパンチ、ダイボタン、または成形セクションが必要です。部品形状の30%を超える大幅な設計変更には、通常新しい金型が必要です。
スタンピング金型で達成できる公差は？
標準的なスタンピング公差は、切断操作で+/-0.10 mm、成形操作で+/-0.20 mmです。順送金型による精密スタンピングでは、特に穴位置で+/-0.02 mmを達成でき、ファインブランキングでは+/-0.01 mmの公差を達成します。公差は材料厚さ（薄い材料ほど厳しい公差が可能）と、位置合わせや速度などのプレス条件に影響されます。
スタンピングの最小曲げ半径は？
ほとんどの鋼合金の最小曲げ半径は材料厚さに等しく、アルミニウムなどのより軟らかい材料は厚さの0.5倍の半径に曲げることができます。引張強度800 MPaを超える高張力鋼の場合、割れを防ぐために最小半径は厚さの2〜3倍に増加します。より大きな半径は応力集中を低減し、寸法安定性を向上させます。
スタンピング金型の製作にはどのくらいの費用がかかりますか？
単純な単工程金型は3,000〜15,000米ドル、順送金型は20,000〜80,000米ドルの範囲です。自動車ボディパネル用の複雑なトランスファー金型は、200,000〜500,000米ドル以上かかる場合があります。このコストは、高量生産での低い部品単価によって正当化され、通常、約5,000〜20,000個で機械加工と損益分岐点になります。
スタンピングできる最大厚さは？
標準的なスタンピングプレスは、ほとんどの用途で0.05 mm〜6 mmの材料厚さを処理し、頑丈なプレスでは最大12 mmまでの厚い材料が可能です。より厚い材料には、より大きなプレスとより堅牢な構造の金型が必要であり、工具コストが大幅に増加します。ホットスタンピングプロセスでは最大25 mmの厚さの材料を処理できますが、900〜950°Cの高温で動作します。
