コネクタ・スイッチ用ばねの接触荷重

コネクタ・スイッチ用ばねの接触荷重

短い答え：接触荷重とは、電気的インターフェースでばねが加える垂直力です。基板レベルコネクタでは通常0.2～1.5 N/接点、電源端子では1～5 N、タクタイルスイッチでは0.5～3 Nです。酸化皮膜を破り、安定したミリオームレベルの接触抵抗を維持するのに十分な高さが必要ですが、摩耗、めっき損傷、過度な挿入力は避けなければなりません。実際には単一値ではなく範囲を指定します — 例えば定格たわみで1.2 N ±20% — そして公差スタックの両端で荷重試験により検証します。BQUQは東莞でこれらのばねをCNC加工で±0.005 mmに加工・成形し、12営業時間で見積もりを提示します。

エレクトロニクスでばね定数よりも接触荷重が重要な理由

ほとんどのばね用途では、エンジニアはばね定数から始めます。コネクタやスイッチでは、荷重から始めるべきです。

コネクタ接点は、第一に電気デバイスであり、第二に機械デバイスです。ばねの役割は、嵌合インターフェースで予測可能な垂直力を発生させることです。なぜなら、その力が次のことを行うからです：

• 表面皮膜を破る。銅合金は露出後数時間で酸化皮膜や硫化皮膜を形成します。約0.5 N以上の接触力が一般にこれらの皮膜を破壊し、真の金属間接触を確立するために必要です。それ以下では、薄い皮膜を通したトンネル伝導に依存することになり、抵抗が不安定になります。
• 接触抵抗を安定させる。接触抵抗は低荷重で力の増加とともに急激に低下し、一般的な金めっき接点では約1 N以上で平坦になります。平坦領域で動作させることで、製造上の小さな変動が大きな抵抗変動に結びつきません。
• フレッティングと振動に耐える。インターフェースでの数マイクロメートルの微動がフレッティング腐食を引き起こします。垂直力が高いほど相対すべり振幅が減少するため、車載用や産業用コネクタでは公称値ではなく最小力を指定します。
• 熱サイクルに耐える。ハウジング、端子、ばねの熱膨張差により、温度によってたわみが変化します。余裕のある荷重範囲はそのドリフトを吸収します。

反対の圧力も同様に現実的です。力が大きすぎると、挿入力が増加し、金めっきが摩耗し、軟らかいすず接点が冷間溶着し、相手ピンを変形させる可能性があります。多極コネクタでは、総挿入力は接点数に比例します — 1接点あたり2 Nの60極コネクタは、摩擦係数を考慮する前で120 Nの挿入力が必要となり、現場技術者にとってすでに不快です。

したがって、設計目標は荷重範囲であり、特定のたわみで定義され、定義された公差を持ち、実際に出荷されるめっきおよび成形工程後に測定されます。

図面での接触荷重の指定方法

電子接点用の適切に書かれたばね仕様には、1つではなく4つの数値が含まれます。

図面に記載する価値のある2つの補助値もあります：自由高さ（またはねじりタイプの自由角度）と使用たわみでの最大応力で、材料の降伏強度のパーセンテージまたはMPa単位の目標応力として表されます。

寸法だけでなく荷重を指定する理由は、荷重が機能的な出力だからです。2つのばねが比較器で同一に測定されても、線径のドリフト、コイル数、熱処理の変動、成形による残留応力のために異なる力を生み出すことがあります。荷重試験はこれらすべてを一度に捉えます。

ばねファミリー全体でばね定数と荷重がどのように相互作用するかについての詳細は、ばね定数と荷重の比較をご覧ください。

信号用、電源用、スイッチ用接点

3つのカテゴリは、別々のルールを必要とするほど異なる挙動を示します。

信号接点（基板対基板、FFC/FPC、ファインピッチ）は0.2～1.0 Nで動作します。支配的なリスクは抵抗ではなく摩耗です：低力＋振動＋繰り返し嵌合サイクルが0.4～0.8 µmの金を摩耗させます。多くのファインピッチ設計では0.3 Nを受け入れます。接点形状が鋭いクラウンやエッジを使用して応力を集中させ、局所的に皮膜を貫通するためです。

電源接点は1～5 N、時にはそれ以上で動作します。ここでは電流密度と熱が支配要因です。力が高いほど収縮抵抗が低下し、インターフェースでのI²R発熱が減少します。3 Nでの20 Aブレード接点は、1 Nでの同じ接点よりも測定可能なほど低温で動作します。

タクタイルスイッチはハイブリッドです。メタルドームまたはカンチレバーは、定義された作動力（多くの場合1.0～3.5 N）で明確なスナップを提供し、回路を確実に開くのに十分な復帰力を提供する必要があります。スイッチ寿命は、作動力と復帰力の比、およびドーム内の応力レベルによって支配されます。

材料と形状：荷重が実際に生じる場所

接触荷重は剛性とたわみの積です。両方とも材料と形状によって設定され、両方とも電気的要件によって制約されます。

銅合金が主流

ベリリウム銅は、力が高くパッケージサイズが小さい場合の古典的な選択です。非常に高い降伏強度に時効硬化でき、有用な導電率を維持できるためです。ベリリウムに関する規制や調達の問題を含むトレードオフは、ベリリウム銅ばねで説明されています。

形状のレバー

材料が決まれば、設計者は以下を通じて荷重を制御します：

• ビーム長さと厚さ。カンチレバー接点では、荷重は厚さの3乗に比例し、長さの3乗に反比例します。厚さが10%変化すると荷重は約33%動きます。これが、ストリップ厚さ公差がほとんどの図面が認めている以上に重要である理由です。
• 接触半径またはクラウン。より鋭い接触は応力を集中させ、皮膜を破るのに必要な力を低下させますが、局所摩耗が増加します。
• 螺旋接点の有効コイル数。これはばね定数を線形に設定します。
• プリロード。組立時に初期たわみを組み込むことで、遊びをなくし、荷重-たわみ曲線をその線形領域から開始させます。

応力とリラクセーション

制限要因は通常、組立時の降伏ではなく、時間と温度にわたる応力リラクセーションです。85 °Cで降伏の70～80%に保持された接点は、継続的に力を失います。長寿命コネクタの設計慣行は、使用応力を温度での材料の0.2%降伏強度の約40～50%未満に保つか、時効ベリリウム銅や高性能リン青銅など、優れた耐リラクセーション性を持つ合金を選択することです。

接触荷重を変動させる製造公差

ここが、優れた設計が現実と出会う場所です。接触荷重はスタックアップであり、すべての要素が寄与します。

これらがランダムに積み重なると、容易に±20%の荷重ばらつきが生じます — これが、±20%が現実的な図面公差であり、±5%がそうでない理由です。ただし、100%試験と選別を行う用意がある場合を除きます。

2つの実用的な結果：

1. 実際に測定できるたわみで荷重を指定する。図面に「0.4 mmで1.2 N」とあっても、試験治具が自由高さで測定する場合、その数値は無意味です。

2. 100%荷重試験が必要かどうかを早期に決定する。安全クリティカルまたは大量の車載関連部品では、合否選別を伴う100%自動荷重試験が標準です。民生エレクトロニクスでは、成形プロセスのSPCを用いた統計的サンプリングで通常十分です。BQUQのアプローチはばね荷重試験で説明されています。

接触荷重の測定方法

3つの方法がほとんどの生産ニーズをカバーします。

力-たわみ試験。電動スタンドがばねまたは接点を定義されたたわみまで駆動し、力を記録します。これにより完全な曲線が得られ、使用たわみでの荷重、ばね定数、非線形性を読み取ることができます。速度が重要です：50 mm/minと5 mm/minでの試験は、めっきまたはポリマーコーティングされた部品で異なる結果を与えることがあります。

高さでの荷重試験。より簡単で迅速なチェック：ハードストップまで圧縮し、力を読み取ります。曲線上の1点のみが重要な大量選別に適しています。

インサイチュ接触抵抗試験。最も機能的に正直な試験：コネクタを嵌合し、定義された電流（通常、発熱を避けるため最大100 mA）を流し、インターフェース間のミリボルト降下を測定します。これにより、荷重範囲がめっき、熱サイクル、嵌合サイクル後に実際に安定した抵抗を提供することが検証されます。

生産準備完了の仕様は通常、機械的荷重試験と定期的な抵抗チェックを組み合わせます。ばねが荷重試験に合格しても、接点形状やめっきが間違っていれば電気的に失敗する可能性があるためです。

コネクタ・スイッチ用ばねの設計チェックリスト

図面をリリースする前に、以下を確認してください：

• 接触荷重が使用たわみで指定され、プロセスが保持できるよりも厳しくない公差であること。
• 最大動作温度でのリラクセーションを考慮した、寿命末期の最小荷重が記載されていること。
• 使用応力が選択した合金のリラクセーション安全閾値未満であること。
• 自由高さまたは自由角度が、成形プロセスが満たせる公差で指定されていること。
• 材料の調質と曲げ線に対する結晶粒方向が指定されていること。
• めっきが厚さと種類で指定され、接点インターフェースのみに注記があること。
• 試験方法、治具たわみ、試験速度が図面または参照仕様で定義されていること。
• 嵌合サイクル寿命と熱サイクル要件が記載されていること。

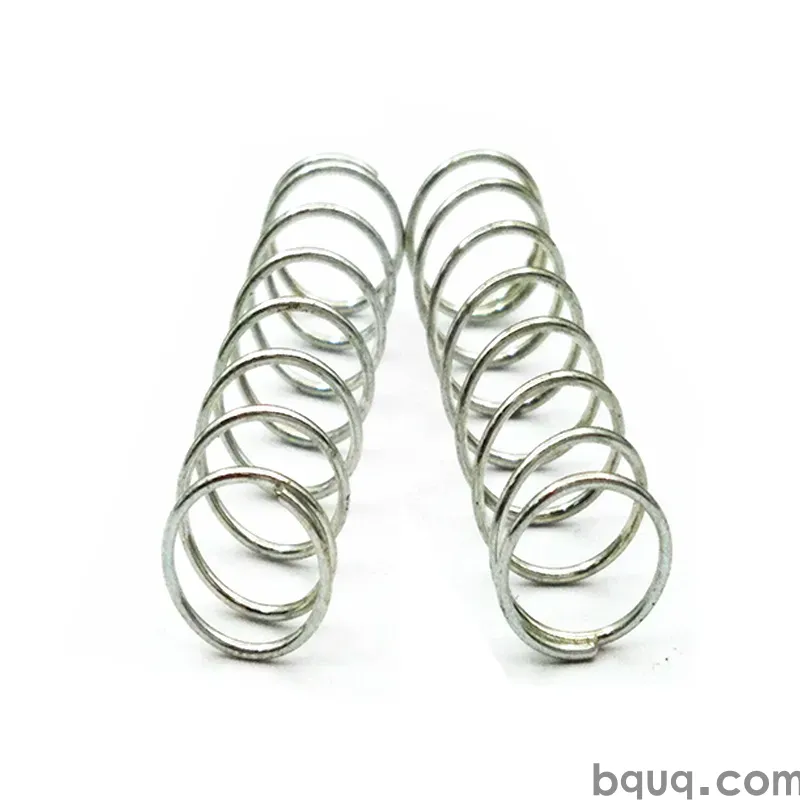

螺旋およびコイル形状接点では、ビーム剛性の代わりにばね定数を用いて同じ原則が適用されます — 標準形状ファミリーについては圧縮ばね、接点が押されるのではなく引っ張られる場合は引張カスタムばねをご覧ください。ロータリスイッチのデテントおよび多位置接点は通常、ねじりばねファミリーに分類されます。

接触荷重についてばねメーカーと協力する

電子接点ばねの調達で最も一般的な失敗モードは、寸法を指定するが機能を指定しない図面です。サプライヤは正しく測定される部品を作り、現場で失敗します。

短い機能仕様 — たわみでの荷重、公差、試験方法、寿命末期の最小値 — がそのリスクのほとんどを取り除き、メーカーがプロセスルートを選択できるようにします。また、目標が達成可能かどうかを正直に伝えることもできます：0.15 mm厚のリン青銅カンチレバーで0.3 mmのたわみに対する±10%の荷重範囲は、0.5 mm厚の部品で同じ範囲とは大きく異なります。

BQUQは東莞の1つの工場でCNC加工、金属プレス、カスタムばね、ヒートシンクをカバーする4つの生産ラインを運営しており、接触ばねは建物から出ることなくプレス、成形、熱処理、荷重試験が可能です。CNC加工は接点形状が要求する箇所で±0.005 mmを保持します。見積もりは12営業時間以内に返答し、MOQは試作およびパイロットビルドに十分柔軟です。

よくある質問

Q: 基板対基板コネクタの一般的な接触荷重は？

A: ほとんどのファインピッチ基板対基板およびFFC/FPCコネクタは1接点あたり0.2～1.0 Nで、0.4～0.6 Nが一般的な公称値です。同じファミリーの電源接点は1～5 Nで動作することがあります。値は接点形状、めっき、必要な嵌合サイクル数によって異なります。常に単一値ではなく範囲を指定してください。

Q: ばねメーカーが実際に保持できる接触荷重公差はどのくらい厳しくできますか？

A: 成形ストリップ接点では、±20%が日常的で、±15%は良好な金型と金型内調整で達成可能です。±10%より厳しくするには、通常100%自動荷重試験と選別が必要で、コストが増加します。螺旋圧縮ばねは、成形接点が荷重で±10%を保持するよりも、ばね定数で±10%を保持する方が容易なことが多いです。

Q: 接触力が高いほど常に接触抵抗が低くなりますか？

A: いいえ。金めっき接点では、抵抗は約1 Nまで力とともに急激に低下し、その後平坦になります。それ以上では、余分な力は電気的にほとんど得るものがなく、摩耗、挿入力、めっき損傷を増加させます。目標は、力を最大化することではなく、余裕を持って平坦領域に位置することです。

Q: コネクタの寿命を通じて接触荷重が低下する原因は？

A: ばね材料の応力リラクセーションが主な原因で、温度と降伏強度に対する使用応力の比によって引き起こされます。インターフェースでのフレッティング摩耗とめっき転移も性能を劣化させます。使用応力を温度での降伏の約40～50%未満に保ち、耐リラクセーション性の良い合金を選択することで、低下を制限できます。

Q: BQUQは寸法だけでなく指定された荷重で接触ばねを製造できますか？

A: はい。使用たわみ、目標荷重、公差、試験方法を送信してください。BQUQはそれを達成するために材料とプロセスルートを選択し、荷重試験で検証します。東莞のISO9001工場にある4つの生産ラインがプレス、成形、熱処理、試験をカバーします。見積もりは12営業時間以内に発行されます。
