短い答え：ばねが振動を絶縁するのは、その固有振動数が加振振動数より十分に低い場合のみです — 比率で3:1以上、つまりばねの固有振動数は加振振動数の3分の1以下に位置する必要があります。25 Hzのモーターの場合、目標は8 Hz以下です。固有振動数はばね定数を支持質量で割った値の平方根に比例するため、振動数を半分にするにはばね定数を4分の1に下げる必要があります。実際には、十分な静的荷重容量を持つ柔らかく長いストロークのばねを選び、たわみ、応力、座屈を検証します。BQUQは東莞でアイソレータばねをCNC公差±0.005 mmで加工・巻線し、12営業時間で見積もりを提示します。

振動絶縁とは物理的に何か？

振動絶縁とは、機械から構造物へ、あるいは床から敏感な機器へと振動する力が伝わる経路を遮断することです。ばねは、2つの間に柔軟な要素を導入することでこれを実現します。剛性的に力を伝達する代わりに、ばねはエネルギーを蓄積・放出し、支持する質量は独自の振動数を持つ共振器となります。

重要な2つの領域があります：

• 増幅領域：加振振動数がばね-質量系の固有振動数に近い場合、運動は低減されず増幅されます。これは共振領域であり、破壊的です。
• 絶縁領域：加振振動数が固有振動数より十分に高い場合、伝達率は低下します。伝達される力は振動数比が上がるにつれて減少します。

この遷移が設計上の問題です。すべてのアイソレータは起動時と停止時に共振を通過するため、ばねはそれに耐える必要があり、システムは迅速に減衰させるか、スナバーで拘束する必要があります。

1つの式で表す伝達率

粘性減衰比ζと振動数比 r = f_加振 / f_固有 を持つ1自由度系の場合：

T = √[ (1 + (2ζr)²) / ( (1 − r²)² + (2ζr)² ) ]

r = 3、ζ = 0.05 のとき、T ≈ 0.13 — 妨害力の約87%が遮断されます。r = 5 では T ≈ 0.045。これが3:1ルールが目標ではなく最低限である理由です。

ばねの固有振動数をどのように計算しますか？

ばねで支持された質量の固有振動数は：

f_n = (1 / 2π) × √(k / m)

ここで k はばね定数（N/mm、SIではN/m）、m は支持質量（kg）です。複数のばねを使用する設置では、k は荷重を分担するすべてのばね定数の合計、m は運ばれる総質量です。

Hzとkgで作業するエンジニア向けの実用的なショートカット：

f_n ≈ 15.76 / √δ

ここで δ は支持荷重下での静的たわみ（mm）です。この単一の数値 — 静的たわみ — が、アイソレータが機能するかどうかを判断する最速の方法です。5 Hzが欲しい？約10 mmの静的たわみが必要です。3 Hzが欲しい？約28 mmです。

静的たわみの目標値

これらの数値は1自由度モデルの目安です。実際の設置では構造のコンプライアンスが加わり、通常は実効システムが柔らかくなり振動数が低下します — 有用な場合もあれば、予測不能な場合もあります。

なぜばね材料よりもばね定数が重要なのでしょうか？

ばね定数が振動数を決めます。材料は応力、疲労寿命、腐食挙動を決めます。エンジニアは具体的に感じるため材料から始めることが多いですが、ばね定数の決定が最初に来て、他のすべてを制約します。

丸線の螺旋圧縮ばねのばね定数：

k = G d⁴ / (8 D³ N_a)

ここで G はせん断弾性係数、d は線径、D は平均コイル径、N_a は有効巻数です。線径の4乗依存が支配的なレバーです。線径を10%増やすとばね定数は約46%増加します。平均径を10%増やすとばね定数は約25%減少します。

実際的な結果：低い固有振動数を得るには柔らかいばねが必要で、柔らかいばねとは細い線、大きな径、多くの巻数、またはそのすべてを意味します。それは長く細いばねへと導き、座屈とサージが問題になります。

座屈と細長比

自由長が平均径に対して大きくなるにつれ、圧縮ばねは横座屈を起こしやすくなります。一般的な経験則では、ガイドなしのばねでは自由長対平均径の比を約4以下に保つか、それを超える場合は内部または外部ガイドを設けます。座屈したばねは設計通りに動作しません：ばね定数が非線形になり、横剛性が現れ、絶縁振動数がずれます。

非常に柔らかいアイソレータの場合、以下を検討してください：

• ガイドロッドまたはスリーブ
• 異なるばね定数の2つのばねを同心に配置
• 円錐形や樽形ばねなど、異なる形状への切り替え
• 荷重を複数の短いばねに分割

実際の振動問題にばねをどのように適合させますか？

ばねからではなく、加振から始めます。以下のワークフローは、BQUQでアイソレータばねを見積もる際に使用するものです。

ステップ1：加振を特性評価する

加振振動数を特定します。回転機械の場合、f = RPM / 60。3000 RPMの2極モーターでは50 Hzです。高調波を忘れないでください：モーターは2倍、3倍の回転数で有意なエネルギーを生み出すことがあり、軸受は高次の成分を追加することがあります。最低の有意な振動数が50 Hzなら、目標固有振動数は16 Hz以下です。

ステップ2：振動数比を設定する

r ≥ 3、理想的には4〜5を選びます。3未満では共振に近すぎ、質量やばね定数の小さな変化が伝達率の大きな変化を引き起こします。5を超えると収穫逓減で、非常に柔らかく非常に長いばねが必要です。

ステップ3：静的たわみに変換する

δ = (15.76 / f_n)² を使用します。f_n = 8 Hz なら δ ≈ 3.9 mm。f_n = 5 Hz なら δ ≈ 9.9 mm。

ステップ4：ばねを選定する

ばねあたりの静的荷重 W とたわみ δ から、ばね定数 k = W / δ。次に d、D、N_a を選び、応力を許容範囲に保ちながらそのばね定数を達成します。確認事項：

• 密着高さ — 取り付け高さから最大動的たわみを引いた値より小さいこと
• 密着時の応力 — 材料とサイクル数の許容値以下であること
• サージ — ばね自体の固有振動数（支持質量ではなく）が加振より十分に高いこと

ステップ5：荷重試験で検証する

ばね定数は間違えやすいです。線径公差、巻数、端部条件の仮定がすべて測定値を変えます。予想ストロークの20%、40%、60%での荷重-たわみ試験は、組立前にほとんどの誤差を捉えます。当社のばね荷重試験の記事で測定セットアップを詳しく説明しています。

減衰と減衰比については？

純粋な鋼のばねはほとんど固有減衰を持ちません — ζは通常0.001〜0.01です。これは共振より上の絶縁効率には優れていますが、共振時の制御には不十分です。実際には、アイソレータシステムは以下によって減衰を追加します：

• ばねと直列または並列のエラストマー要素
• 端部コイルと座面での摩擦
• マウント内の流体または空気減衰
• 共振時のストロークを制限するスナバー

減衰を高めると共振時のピークは減少しますが、それより上の絶縁はわずかに悪化します。r ≥ 3 ではペナルティは小さく、ζ = 0.1 対 0.01 で r = 4 の T は約0.067から約0.077に変わります。許容範囲です。本当の利点は起動と停止を乗り切ることです。

値は線形1自由度モデルの目安です。

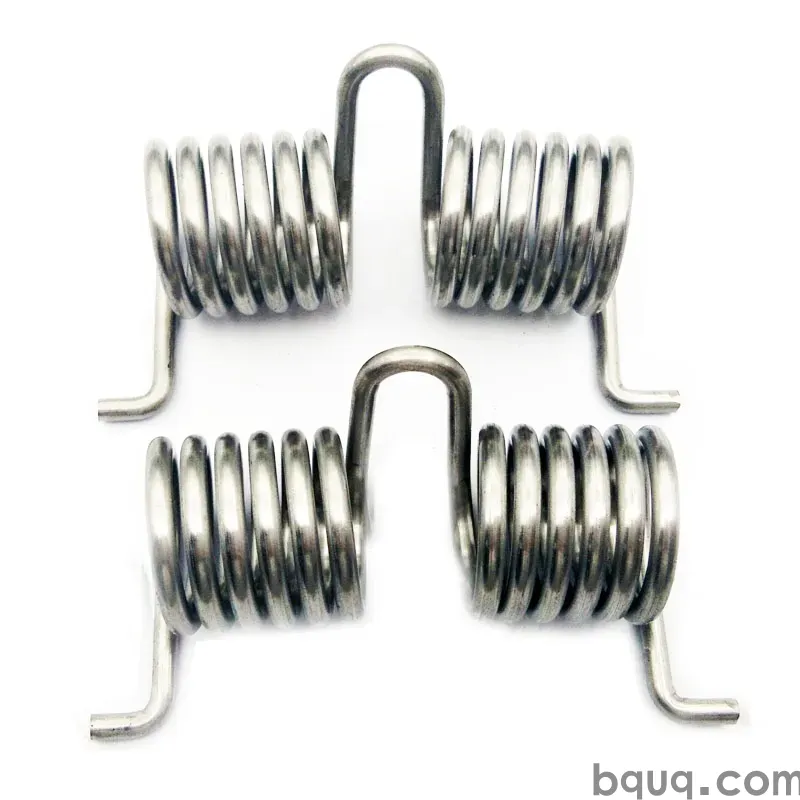

どのばねタイプがどの絶縁作業に適していますか？

異なる形状は異なる制約を解決します。以下の表は一般的なアイソレータの用途をばねファミリーにマッピングします。

ほとんどの産業用マウントでは、螺旋圧縮ばねがデフォルトです。安価で予測可能、仕様が容易です。エンジニアリングの労力は形状ではなくばね定数に注がれます。

絶縁システムを破壊する設計上の落とし穴

起動時の共振

すべての機械は速度を上げる途中で共振を通過します。ばねが増幅されたストロークに耐えられない場合、降伏または疲労します。共振時のピーク振幅を確認し、ばねが密着高さに達しないことを確認します。

構造のコンプライアンス

ばねはそれが設置されている構造と同じくらいしか柔らかくなりません。取り付けプレートがたわむと、実効システム剛性が変化し、固有振動数が移動します。剛性で質量のあるベースは必須です。

温度と材料

せん断弾性係数 G は温度とともに低下します。鋼の場合、通常の使用範囲で100 °C上昇あたり約2%〜3%低下します。これによりばね定数が下がり、振動数が下がります — 通常は小さな影響ですが、高温用途では確認する価値があります。腐食環境では、302や316などのステンレスグレードは G と許容応力の両方を変えるため、ばね定数と寿命はスケーリングではなく再計算する必要があります。当社のばね線径選定の記事でトレードオフを説明しています。

疲労とサイクル数

アイソレータばねは、少数の大きなサイクルではなく、何百万回もの小さなサイクルにさらされることがよくあります。ピーク応力よりも応力範囲が重要です。交互せん断応力を材料と表面状態の耐久限界より十分に低く保ち、サイクル数が多い場合はショットピーニングを指定します。当社のばね動荷重設計ガイドの原則が直接適用されます。

公差スタックアップ

ばね定数公差は、線径公差、巻数、端部研削の関数です。絶縁目標が厳しい場合は、ばね定数公差を明示的に指定し、それに合わせて試験します。カタログの公称ばね定数が5%以内に収まると仮定しないでください。

BQUQがアイソレータばねプログラムをどのように支援するか

BQUQは東莞の1つの工場で4つの生産ラインを運営しています：CNC加工（±0.005 mm）、金属プレス、特注ばね、ヒートシンク生産。振動絶縁作業では、ばね、その座面、および機械加工ハウジングを3つのベンダーに分けずに一緒に調達できることを意味します — これはばね定数と形状が相互作用する場合に重要です。

期待できること：

• 12営業時間で見積もり（明確なばね仕様の場合）
• 柔軟なMOQ — 試作および小ロット数量を歓迎
• ISO9001品質システムと寸法および荷重検証
• 材料範囲：ミュージックワイヤ、油焼入れ、クロムシリコン、ステンレスグレード

線径、平均径、有効巻数、自由長、端部タイプ、材料、目標たわみでの荷重を送ってください。振動問題（質量、加振振動数、必要な絶縁）しかない場合は、それを送ってください。当社がばねに逆算します。

よくある質問

Q: 振動アイソレータの固有振動数はどのくらいにすべきですか？

A: 最低の有意な加振振動数の3分の1以下、理想的には4分の1から5分の1を目標にします。50 Hzのモーターなら10〜16 Hzです。低いほど絶縁には良いですが、より多くの静的たわみ、より長いばね、より多くの設置スペースが必要です。3 Hz以下では通常、螺旋鋼ばねを離れ、空気ばねに移行します。

Q: 柔らかいばねほど常に絶縁が良いですか？

A: 共振領域より上では、はい — 低いばね定数は低い固有振動数と低い伝達率を意味します。しかし柔らかいばねはより多くのストロークを必要とし、座屈しやすく、起動時の共振に耐えられないかもしれません。また実用的な下限があります：非常に柔らかいばねは質量変化と構造コンプライアンスに敏感になり、実効振動数がドリフトします。

Q: アイソレータのばね定数をどのように計算しますか？

A: 螺旋圧縮ばねには k = G d⁴ / (8 D³ N_a) を使用します。あるいは逆算します：ばね定数は静的荷重を必要な静的たわみで割った値に等しく、静的たわみは目標固有振動数から得られます。両方の経路が一致するはずです。一致しない場合は、有効巻数と端部条件を確認してください。

Q: 鋼のばねはそれだけで十分な減衰を提供できますか？

A: いいえ。鋼のばねの減衰比は約0.001〜0.01で、非常に低いです。これは共振より上の絶縁効率には問題ありませんが、共振時に大きな振幅を意味します。ほとんどのアイソレータ設計では、エラストマー、摩擦、または流体減衰を追加するか、起動と停止時のストロークを制限するスナバーを取り付けます。

Q: アイソレータばねが早期に故障する原因は何ですか？

A: 通常の原因は、起動時の共振オーバーシュート、過度の細長比による座屈、高い交互応力による疲労、メッキまたはステンレス部品の腐食または水素脆化です。ばね定数公差を指定し、ガイドを追加し、表面をショットピーニングすることで、現場で発生する前にこれらのほとんどに対処できます。
