はじめにお客様の図面がすべての出発点です。当社は32型コレットを、お客様の六角バー材の正確な寸法に合わせて加工いたします。すべてのユニットは出荷前に検証済みです。推測は一切なく、公差のずれもありません。公差: ボアおよび六角プロファイル ±0.005 mmリードタイム: 標準サイズで7〜12営業日最小注文数量なし – 1個でも1,000個でも対応材質: 20CrMnTiまたは40Cr、浸炭焼入れ
お客様の図面がすべての出発点です。当社は32型コレットを、お客様の六角バー材の正確な寸法に合わせて加工いたします。すべてのユニットは出荷前に検証済みです。推測は一切なく、公差のずれもありません。
これはカスタムCNCコレットチャックであり、既製品ではありません。図面をお送りいただければ、当社がコレットを製作します。
| 項目 | 値 |
|---|---|
| タイプ | 32型（DIN 6343互換） |
| バー材形状 | 六角形、対辺幅4 mm〜32 mm |
| ボア公差 | ±0.005 mm |
| 同心度 | ≤0.008 mm TIR |
| 硬度 | 58–62 HRC（浸炭焼入れ） |
| 表面仕上げ | ボア部 Ra 0.4 µm、外径部 Ra 0.8 µm |
| 材質オプション | 20CrMnTi、40Cr、9SiCr、またはご指定材質 |
| 加工工程 | CNC旋削、内面研削、ワイヤーカット溝加工 |
| 熱処理 | 浸炭焼入れ + 焼入れ + 焼戻し |
| ロットサイズ | 1〜10,000個 |
| 検査 | 100%寸法検査、ロットごとに検査報告書発行 |
ボア加工にはCNC旋盤と内面研削盤を使用しています。六角プロファイルはワイヤーカット加工により鋭い角部を維持します。各コレットは梱包前に六角ゲージピンで個別にテストされます。
1. ロットトレーサビリティ品質。 各ロットには固有のヒートナンバーが付与されます。材料証明書は5年間保管されます。問題が発生した場合、正確な溶解ロットと加工シフトまで遡って追跡できます。曖昧さは一切ありません。
2. ロットごとの検査報告書。 CMMデータ、硬度測定値、表面粗さ値を含む完全な寸法報告書をお受け取りいただけます。これは一般的な証明書ではありません。図面の指示事項に項目ごとに照合されます。
3. CNC加工+プレス加工+スプリング+ヒートシンクを一貫対応する単一工場。 コレットを購入するだけでなく、コレットを保持するスプリング、取り付け用のプレス部品、スピンドルを冷却するヒートシンクも製造できるサプライヤーを確保できます。サプライヤー削減、物流の手間削減、単一の品質基準を実現します。
六角バー材対応の32型コレットは、自動旋盤およびスイス型自動旋盤で使用されます。代表的な用途:
CNC自動旋盤で六角バー材を加工する場合、このコレットはスピンドルと材料の間のインターフェースとなります。
Q: 最小注文数量は？ A: 最小注文数量はありません。試作検証用に1個から製作し、量産にスケールアップできます。多くのバイヤーは、フィット感と回転速度をテストするために5〜10個から始められます。
Q: 公差と品質はどのように管理していますか？ A: ボアにはCNC研削、六角スロットにはワイヤーカット放電加工を使用しています。すべてのコレットはCMMおよび六角ゲージピンで測定されます。検査報告書は出荷時に同梱されます。
Q: リードタイムは？ A: 標準サイズ: 7〜10営業日。カスタム材質または特殊熱処理: 12〜15営業日。DHLまたはFedExにてドアツードアで出荷いたします。
Q: 材料証明書は発行できますか？ A: はい。原材料バー材のミル証明書と当社の熱処理報告書を提供いたします。どちらもお客様のロットにトレース可能です。
12時間以内に確実な見積もりをご返答いたします。PDFまたはSTEPファイルをお送りください。六角サイズ、公差、硬度を確認いたします。義務や圧力は一切ありません。
メール: sc@bquq.com WhatsApp: +86 13713157787
お客様のカスタムCNCコレットチャック、中国製、出荷前に検証済みです。

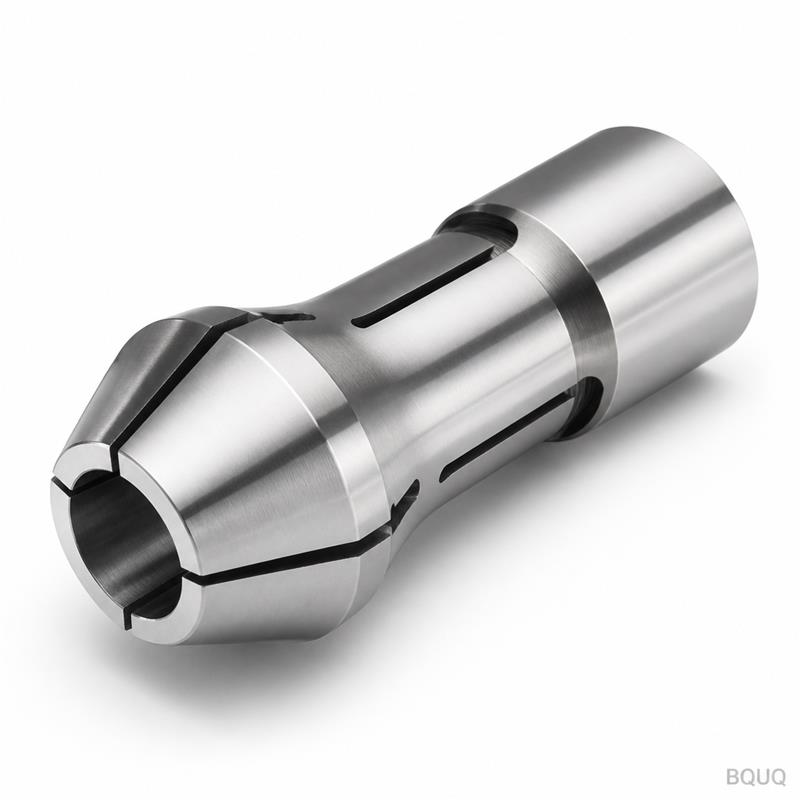

別の部品をお探しですか？同じ東莞工場でカスタムCNCコレットチャック 52型 正面図六角穴 中国製も加工しています。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
