はじめに6,000 RPMで確実にワークを保持し、ミクロン単位の繰り返し精度を実現するコレットチャックが必要ではありませんか。当社はお客様の図面に基づいて加工し、出荷前にすべての重要な寸法を検証し、保存可能なレポートを添付してお届けします。これは自動旋盤用の45型丸穴スプリングコレットチャックです。ボア径、テーパ角、スロット幅、引き込み力など、すべてお客様の図面に合わせて製作します。カタログ在庫品
6,000 RPMで確実にワークを保持し、ミクロン単位の繰り返し精度を実現するコレットチャックが必要ではありませんか。当社はお客様の図面に基づいて加工し、出荷前にすべての重要な寸法を検証し、保存可能なレポートを添付してお届けします。

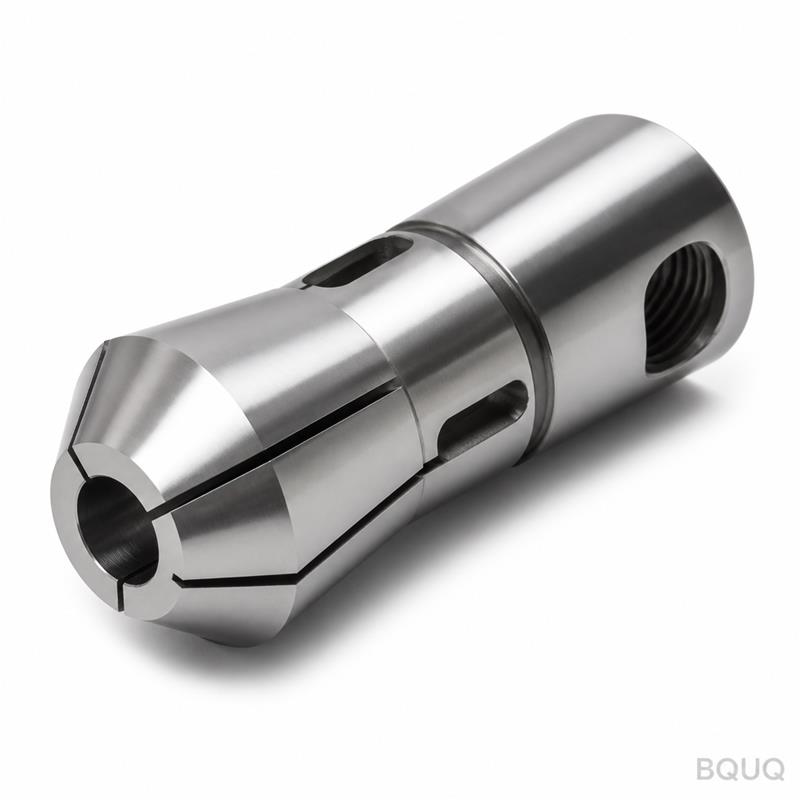

これは自動旋盤用の45型丸穴スプリングコレットチャックです。ボア径、テーパ角、スロット幅、引き込み力など、すべてお客様の図面に合わせて製作します。カタログ在庫品からの選択ではありません。
スイス型またはスライドヘッド旋盤の振れに悩まされているなら、この部品が問題を解決します。
| 項目 | 仕様値 |
|---|---|
| タイプ | 45型丸穴スプリングコレットチャック |
| ボア径範囲 | 3 mm – 45 mm（図面に応じてカスタム） |
| テーパ角 | 標準30°、カスタム角度対応可能 |
| 材質オプション | 65Mnばね鋼、60Si2Mn、9Cr18ステンレス、20CrMnTi浸炭鋼 |
| 硬度 | HRC 45–52（ばね焼戻し）、要求に応じて浸炭焼入れ HRC 58–62 |
| 表面仕上げ | ボアおよびテーパ部 Ra 0.4 µm、黒染めまたはリン酸塩被膜処理 |
| 加工プロセス | CNC旋削、CNC研削、スロットはワイヤー放電加工、熱処理は社内実施 |
| 公差 | ボア ±0.005 mm、スロット幅 ±0.01 mm、同心度 ≤0.01 mm |
| バランス | 6,000 RPMでG2.5グレードに動的バランス調整 |
| ロットサイズ | 1個から10,000個まで対応 |
| 検査 | ボアおよびテーパ部の100%寸法検査、ロットごとにCMMレポート発行 |
すべてのコレットはシチズンおよびツガミCNC旋盤で加工し、その後スターダー製円筒研削盤で研削します。スロットはワイヤー放電加工で切断するため、バリや熱影響部は発生しません。原材料の棒鋼から最終検査まで、全工程を単一工場で管理しています。
1. ロットトレーサビリティによる品質保証 — ギャンブルではありません。 各コレットには固有のシリアル番号を付与します。熱処理ロット、使用した研削砥石、検査担当者IDをすべて記録します。生産ラインで問題が発生した場合、該当する熱処理ロットとシフトまで正確に追跡できます。推測は一切不要です。
2. ロットごとの検査レポート — 一般的な証明書ではありません。 ボア、テーパ、同心度の実測値を記載したCMMレポートをお届けします。数値のない「適合証明書」ではありません。硬度試験結果と材料ミルシートも同封します。貴社のQAチームは再検証なしでファイル管理できます。
3. CNC加工、プレス加工、ばね、放熱板を単一工場で一貫生産。 コレットチャックは単独部品ではありません。組立品にプレス製リテーナリング、リリース機構用圧縮ばね、スピンドルドライブ用放熱板が必要な場合も、同一工場内で製造します。1つの発注書、1つの品質システム、1つの出荷日。ベンダーが減り、言い訳も減ります。
いずれの用途でも、コレットチャックは工作機械スピンドルとワークの最後の接点です。たわめばワークは不良品になります。当社はたわまないよう設計し、研削しています。
Q: 最小ロット数量（MOQ）はありますか？ A: 最小ロットはありません。試作検証用の1個でも、10,000個の量産ロットと同じ公差で製作します。単品の単価は割高になりますが、品質基準は同一です。
Q: 公差と品質はどのように保証していますか？ A: ボアとテーパ部はスターダー製円筒研削盤で研削し、0.001 mm分解能のCMMで測定します。全コレットについて同心度とスロット幅を検査します。検査レポートは出荷時に同封します。寸法が規格から外れた場合、無償で再製作します。
Q: リードタイムはどのくらいですか？ A: 試作品（1〜5個）: 7〜12日。量産品（50個以上）: 15〜20日。緊急の機械停止の場合、30%の割増料金で単品を72時間で対応可能です。DHLまたはFedExでドアツードア配送します。
Q: 材料証明書は発行されますか？ A: はい。全ロットに原材料のミルシート、熱処理記録、硬度試験結果を同封します。航空宇宙または医療用途の場合、溶解元までの完全なトレーサビリティを提供できます。
在庫コレットが棒材を保持できるかどうか、推測するのはやめましょう。図面をお送りいただければ、12時間以内に正式な見積もりをご提示します。
当社は中国東莞にある精密加工工場で、CNC加工、プレス加工、ばね、放熱板において20年の経験があります。お客様のカスタムCNCコレットチャックは中国製ですが、ドイツおよび日本の基準で検査されています。
PDFまたはSTEPファイルを sc@bquq.com までメールでお送りください。 WhatsApp: +86 13713157787（北京時間8:00〜20:00、1営業時間以内に返信します）
ボア径、テーパ角、目標振れ量をご記入ください。価格、リードタイム、設計の技術レビューを無料でご返答いたします。
別の部品をお探しですか？同じ東莞工場でカスタムCNCコレットチャック 25型 自動旋盤用丸棒材も加工しています。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
