はじめにお客様の図面が、出荷前に検証済みの650型丸穴スプリングコレットチャックとして完成します。当社では、すべてのカスタムCNCコレットチャックを自社フロアにて全数検査を実施しています。お客様の受け取り現場での想定外のトラブルはありません。同心度公差: 0.005 mm TIR硬度: 熱処理後 HRC 58–62リードタイム: カスタムサイズは15〜20営業日最小ロットなし — 1個でも1,00
お客様の図面が、出荷前に検証済みの650型丸穴スプリングコレットチャックとして完成します。当社では、すべてのカスタムCNCコレットチャックを自社フロアにて全数検査を実施しています。お客様の受け取り現場での想定外のトラブルはありません。
本品は自動旋盤用のワーク保持部品です。丸材、棒材、または前加工済み部品を把持します。650型とは、コレット本体のサイズとテーパ形状を指します。カタログ上の近似品ではなく、お客様の図面どおりに精密加工いたします。
| 項目 | 値 |
|---|---|
| 材質オプション | 20CrMnTi、40Cr、65Mn、9SiCr、または図面指定 |
| 熱処理 | 浸炭焼入れ、または高周波焼入れ |
| 硬度 | HRC 58–62（肌）、芯部 HRC 35–45 |
| 同心度 | 先端部 ≤ 0.005 mm TIR |
| 穴径範囲 | 3 mm – 60 mm（丸穴） |
| テーパ角度 | 30° または図面指定 |
| 表面粗さ | テーパ部 Ra 0.4 µm、穴部 Ra 0.8 µm |
| 加工工程 | CNC旋削、内面研削、スロット部ワイヤー放電加工 |
| スロット | フライス加工または放電加工、3スロットまたは6スロット設計 |
| 検査 | 100%寸法検査、ロット毎にCMMレポート添付 |
| ロットサイズ | 1 – 10,000個 |
| 原産国 | 中国製、東莞工場 |
テーパ部と穴部は内面研削盤で仕上げています。旋削のみの仕上げではありません。テーパ部はお客様の主軸テーパと完全に一致させる必要があります。専用の研削治具を使用して精度を確保しています。スロットは熱処理後の変形を防ぐため、熱処理後に切削加工します。
1. ロットトレーサビリティ品質。 各ロットには固有のヒートナンバーと作業指示書が付与されます。3年後に問題が発生した場合でも、材料証明書と作業者ログまで遡って追跡できます。推測による対応は一切ありません。
2. ロット毎の検査レポート。 すべての出荷に寸法レポートを同梱します。穴径、テーパ角度、同心度、硬度を記載しています。品質管理部門はCMMとロックウェル硬度計を使用しています。レポートには検査員が署名し、コンピューターによる自動生成ではありません。
3. 複数ラインを1工場で完結。 CNC加工、金属プレス、スプリング、放熱板を同一工場内で一貫生産しています。コレットチャックは、プレスブラケット、圧縮スプリング、アルミ放熱板と一緒に出荷されます — すべて同じ工場から。サプライヤー削減、物流の手間削減、請求書は1枚です。
650型コレットチャックは、スイス型自動旋盤および自動旋盤加工で一般的に使用されています。代表的な用途:
650テーパ主軸の自動旋盤をお使いの場合、本チャックがそのインターフェースとなります。同心度がずれるとワークが公差から外れます。当社は初回から正確に製作します。
Q: 最小注文数量はありますか？ A: 最小ロットはありません。試作1個から量産まで対応します。単価は50個と200個の時点で下がりますが、1個の場合でもセットアップ費用は発生しません。
Q: 公差と品質はどのように保証していますか？ A: 熱処理後にテーパ部と穴部を研削加工します。すべてのチャックを精密マンドレルでTIR検査します。CMMレポートは出荷に同梱されます。寸法不良が発生した場合は無償で交換いたします — ただし、出荷前検査を実施しているため、そのようなケースはほとんどありません。
Q: カスタムサイズのリードタイムは？ A: 標準サイズは10営業日で出荷します。カスタム穴径や特殊テーパ角度の場合は、熱処理と研削を含めて15〜20営業日かかります。急ぎのご注文には、ロットを分割して初回10個を航空便でお送りすることも可能です。
Q: 材料証明書は発行してもらえますか？ A: はい。原材料のミルシート、熱処理レポート、硬度試験結果を提供します。すべての書類は英語で、当社品質保証部門の捺印付きです。
12時間以内に確実なお見積もりを提出いたします。PDFまたはSTEPファイルに、ご希望数量と公差を添えてお送りください。価格、リードタイム、および製造上の潜在的な問題に関する技術レビューを返信いたします。
メール: sc@bquq.com WhatsApp: +86 13713157787
精密製造が当社の唯一の事業です。お客様の図面が起点です。それ以外はすべて当社が対応いたします。

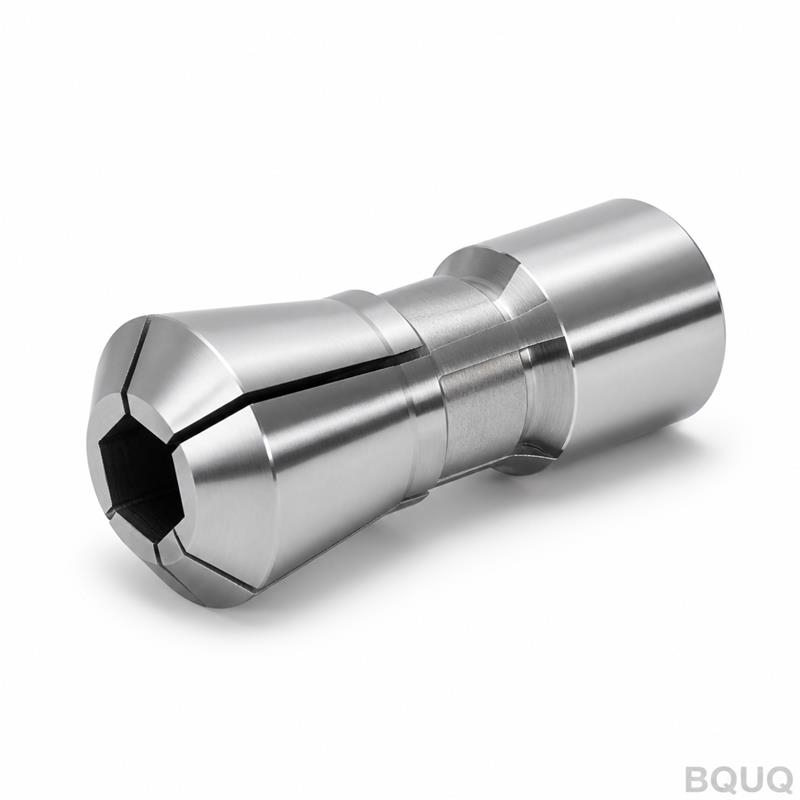

別の部品をお探しですか？同じ東莞工場でカスタムCNCコレットチャック 36型 六角穴 自動旋盤部品も加工しています。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
