はじめにお客様の図面が部品を定義します。当社はそれを加工し、検証し、完全な検査レポートを添えて出荷します。推測や隠れた偏差は一切ありません。これはCNC自動旋盤用のミッドシリーズコレットセットで、25 mm、28 mm、30 mm、32 mmのバー対応径をカバーします。量産旋削センターにおける高速・高繰り返し精度のクランプ用に設計されています。公差: 穴径およびテーパー ±0.005 mm納期:
お客様の図面が部品を定義します。当社はそれを加工し、検証し、完全な検査レポートを添えて出荷します。推測や隠れた偏差は一切ありません。
これはCNC自動旋盤用のミッドシリーズコレットセットで、25 mm、28 mm、30 mm、32 mmのバー対応径をカバーします。量産旋削センターにおける高速・高繰り返し精度のクランプ用に設計されています。
| パラメータ | 値 |
|---|---|
| 対応サイズ | 25 mm、28 mm、30 mm、32 mm（ミッドシリーズ） |
| 材質オプション | 20CrMnTi（浸炭焼入れ）、65Mn（ばね鋼）、9CrSi（耐摩耗性） |
| 硬度 | 浸炭または油焼入れ後 58〜62 HRC |
| 穴径公差 | ±0.005 mm |
| テーパー角度公差 | ±0.002° |
| 表面仕上げ | テーパー部 Ra 0.4 μm、穴部 Ra 0.8 μm |
| スリット | 精密ワイヤーカット、幅公差 ±0.01 mm |
| 熱処理 | 浸炭深さ0.8〜1.2 mm、または全体焼入れ |
| バランス | 最高8000 RPM対応の動バランス調整済み |
| 検査 | 100%寸法検査、100%硬度検査、5%テーパーゲージ検査 |
| バッチトレーサビリティ | 各コレットにヒートナンバーとバッチコードをレーザー刻印 |
| 包装 | 防錆油塗布、個別フォームスロット、輸出用段ボール箱 |
スリット加工にはCNC旋盤とワイヤー放電加工機を使用しています。研削は円筒研削盤と内面研削盤で工程内計測を行いながら実施します。すべてのコレットは出荷前にマスターテーパーゲージで適合確認を行います。
1. 単なる部品の箱ではなく、バッチ単位で追跡可能な品質。 各バッチには固有のコードが付与されます。材質証明書、熱処理曲線、最終検査データをそのコードに紐付けて記録します。お客様の生産ラインで問題が発生した場合、溶解ロットと研削シフトまで正確に遡ることができます。曖昧さは一切ありません。
2. 全注文に無料でバッチ単位の検査レポートを添付。 実際の測定値（穴径、テーパー角度、硬度、表面粗さ）を記載したPDFを提供します。一般的な証明書ではありません。実際のゲージによる実際の数値です。これにより、お客様の受入検査時間を節約し、予期せぬ問題を排除します。
3. CNC加工、プレス加工、ばね、放熱板を一つの工場で対応。 コレットチャックだけが必要というケースは稀です。当社は1つの工場内に4つの生産ラインを擁しています。コレット、ばね、プレスブラケット、放熱板を含む図面パッケージをお送りいただければ、まとめて見積もり、まとめて加工し、まとめて出荷します。サプライヤー削減、物流の手間削減、そして責任の所在が明確な単一パートナーです。
このコレットセットは、スイス型旋盤およびスライドヘッドストックCNC機械の標準品です。代表的な用途:
ミッドシリーズ設計により、コレット1個あたりの把持範囲が広がり、混在バッチ生産における段取り替え時間を短縮します。焼入れされたスリットと研削されたテーパーは、何百万サイクル経過後も把持力を失うことなく耐久性を発揮します。
Q: 本当に最小ロットはないのですか？ A: その通りです。カスタムCNCコレットチャックは1個からの注文を受け付けています。単品の場合、単価は高くなりますが、設計・検査プロセスは同一です。多くのバイヤーがまずサンプルを1個注文してテストし、その後スケールアップされます。
Q: 公差と品質はどのように保証していますか？ A: 穴とテーパーは熱処理後に研削します。熱処理前ではありません。その後、エアゲージと校正済みマスターテーパーゲージで100%の部品を検査します。検査レポートには合格/不合格の判定ではなく実測値を記載します。規格外の部品は出荷しません。
Q: カスタムコレットセットの納期はどのくらいですか？ A: 標準サイズ（25、28、30、32）は7〜10日で出荷します。カスタム穴形状や特殊スリット設計は図面承認から15日かかります。緊急注文は標準材質の場合、5日まで短縮可能です。
Q: 材料証明書と熱処理レポートは提供してもらえますか？ A: はい。全バッチに原材料のミルシートと熱処理曲線ログを添付します。お客様の顧客から要求がある場合は、第三者検査にも対応します — RFQにその旨をご記載ください。
12時間以内に正式な見積もりをご返答します。曖昧な見積もりや隠れた型費は一切ありません。価格、納期、納品日を明確にお伝えします。
PDFまたはSTEPファイルを sc@bquq.com までメールしてください。 またはWhatsApp: +86 13713157787 までご連絡ください。
中国製の精密加工、最小ロットなし、完全トレーサビリティ。図面をお送りいただければ、残りはすべて当社にお任せください。

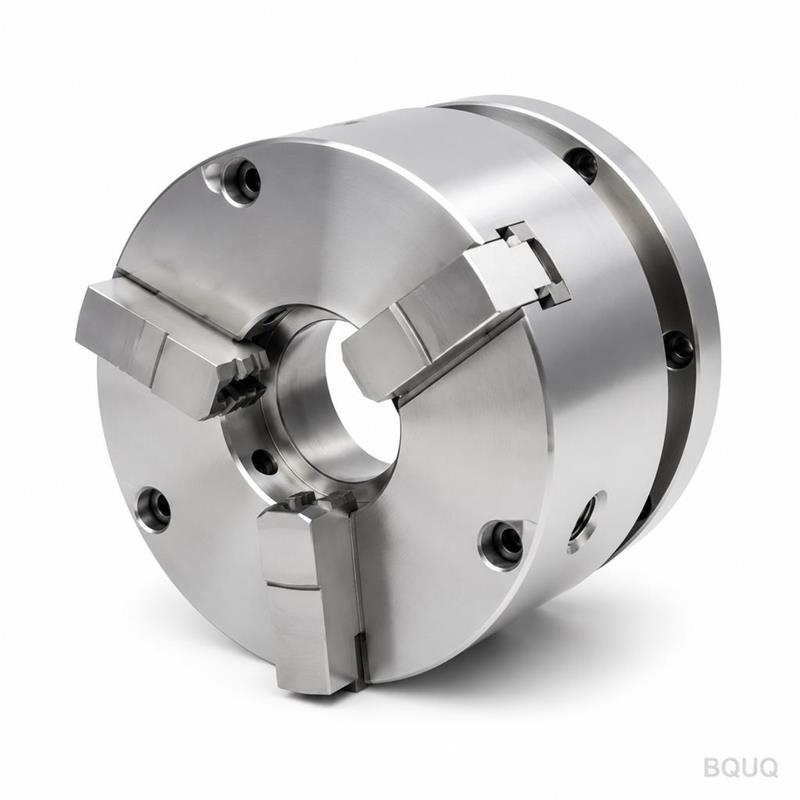

別の部品をお探しですか？同じ東莞工場でカスタムCNCコレットチャック 3爪 通し穴 自動旋盤 | BQUQプレシジョンも加工しています。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
