??じめに 当社では、お客様の図面に基づいて大型シリーズのコレットを精密加工いたします。在庫調整は不要、推測による加工も一切ありません。すべてのユニットは出荷前に同心度とテーパー角度を検証いたします。
- 公差: 内径およびテーパー部 ±0.005 mm
- リードタイム: 7〜12営業日
- 最小ロットなし—1個でも1,000個でも対応
- 材質: 20CrMnTi または 8620、浸炭焼入れ 58〜62 HRC
- 中国製、バッチ検査報告書付きで出荷

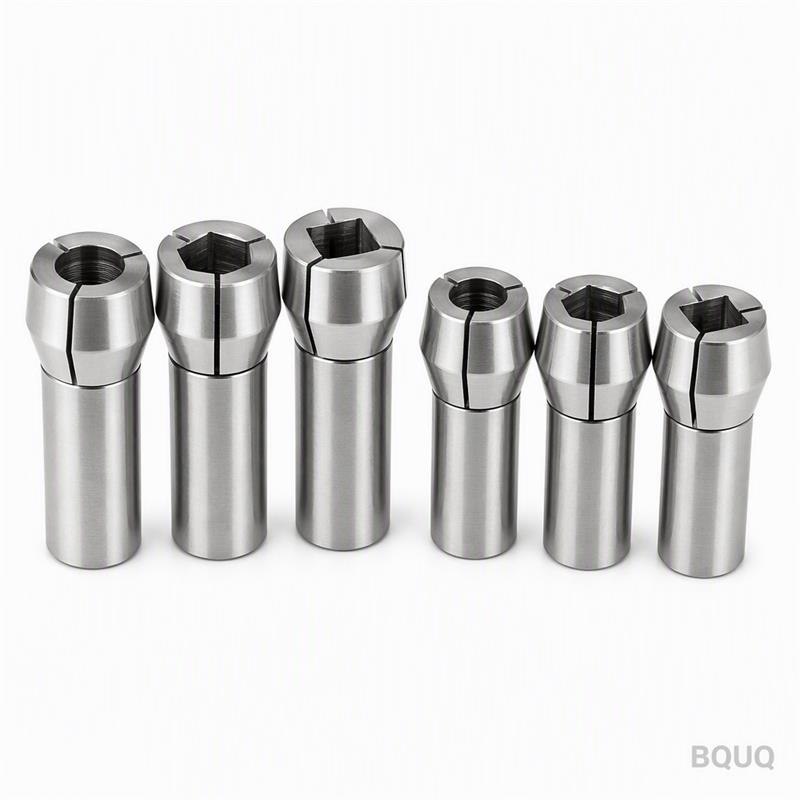

42 mm、45 mm、46 mm、48 mmのコレットチャックをお使いの場合、図面をお送りください。お客様の主軸とワーク保持システムに適合するコレットセットを製作いたします。
| 仕様 |
|---|
| 項目 | 仕様値 |
|---|
| 対応サイズ | 42 mm、45 mm、46 mm、48 mm（大型シリーズ） |
| 材質オプション | 20CrMnTi、8620、9Cr18、40CrMo |
| 硬度 | 58〜62 HRC（浸炭焼入れ） |
| 内径公差 | ±0.005 mm |
| テーパー角度公差 | 大径部 ±0.005 mm |
| 同心度（TIR） | 先端部 ≤0.01 mm |
| 表面仕上げ | 内径 Ra 0.4 μm、本体 Ra 0.8 μm |
| 熱処理 | 浸炭焼入れ + 焼入れ + 焼戻し |
| 加工工程 | CNC旋削、CNC研削、ワイヤー放電加工（スロット部） |
| ロットサイズ | 1〜5,000個、最小ロットなし |
| 検査 | 全数寸法検査、バッチごとにCMMレポート発行 |
| リードタイム | 試作 7日、量産 12日 |
テーパー部と内径はCNC研削で加工します。これにより、セット全体で再現性の高い形状精度を実現します。スロット部はワイヤー放電加工で切削するため、クランプ荷重時にスプリング部が均等にたわみます。
?
??イヤーが図面を送る3つの理由
1. バッチトレーサビリティ品質。 各コレットにはレーザーマーキングでバッチ番号を刻印します。熱処理ロットごとにサンプルを24か月間保管します。ラインで問題が発生した場合、正確な材料バッチと加工サイクルまで遡って調査できます。
2. バッチごとの検査報告書。 全出荷品にCMMレポートを同梱します。各コレットの内径、テーパー角度、TIR、硬度を記載しています。平均値のみの報告や「代表サンプル」による報告ではありません。全数測定を実施しています。
3. CNC加工＋プレス加工＋スプリング＋ヒートシンクを一貫生産。 同一工場内に4つの生産ラインを完備しています。コレットチャックのご注文に加えて、スプリングコレット、プレス治具、ヒートシンク部品も同時にご注文いただけます。サプライヤーを減らし、品質管理体制を一元化し、出荷拠点も1つに集約。物流コストと検査時間を削減します。
?
??れらの部品の用途 大型シリーズのコレットチャックは、棒材や鍛造品の量産旋削加工で広く使用されています。代表的な用途は以下のとおりです。
- 自動車: 42〜48 mmの棒材からのステアリングナックル、アクスルシャフト、トランスミッションギアの加工。
- 油圧機器: ピストンロッド、シリンダーバレル、バルブブロックのクランプ。
- 航空宇宙: チタンおよびインコネル素材の保持、ブッシュやスリーブの精密旋削加工。
- ファスナー業界: 冷間引抜棒材からの六角ボルトおよび六角穴付きボルトの製造。
- 一般機械加工: 既存の旋盤に精密コレットシステムを後付けし、小ロット加工に対応。
46 mmおよび48 mmサイズは、多軸自動旋盤（例: トルノス、エスコ、インデックス）で使用されることが多いです。42 mmおよび45 mmサイズは、42〜45 mmの貫通穴を備えた単軸CNC旋盤に適合します。
?
??注文前に寄せられる質問
Q: 最小ロット数はありますか？ 最小ロットはありません。1個でも20個セットでも製作いたします。単品の場合、単価は割高になりますが、型費はかかりません—標準ブランクを使用するためです。
Q: 公差と品質はどのように保証していますか？ テーパー部と内径を同一セットアップで研削します。これにより割出し誤差を排除します。その後、校正済みマスターマンドレルを使用して全コレットをCMMで検査します。検査報告書は出荷品に同梱されます。
Q: カスタムコレットセットのリードタイムは？ 試作（1〜5個）: 7営業日。量産（50個以上）: 12営業日。さらに短縮が必要な場合は、分割出荷にも対応します—初回ロットを5日で出荷し、残りを10日で出荷します。
Q: 材料証明書は発行いただけますか？ はい。原材料のミルシートと熱処理報告書を提供いたします。航空宇宙または医療用途のご注文では、完全なトレーサビリティ文書を追加費用なしで作成いたします。
?
??面をお送りください PDFまたはSTEPファイルをお送りください。12時間以内に正式な見積書をご返信いたします。見積書には単価、型費（該当する場合）、納期が含まれます。
メール: sc@bquq.com WhatsApp: +86 13713157787
当社は精密加工エンジニアであり、単なる営業担当ではありません。公差、材質、リードタイムについて正確な回答をいたします。最小ロットなし、隠れた費用なし、想定外の事態なし。今すぐ図面をお送りください。
